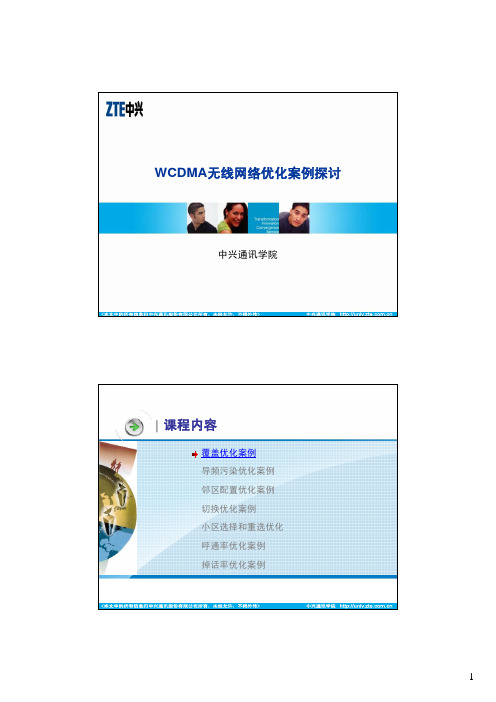

WCDMA无线网络优化案例探讨中兴通讯学院课程内容覆盖优化案例 导频污染优化案例 邻区配置优化案例 切换优化案例 小区选择和重选优化 呼通率优化案例 掉话率优化案例1覆盖优化案例覆盖优化依据无线覆盖好体现为EC和EC/IO指标均好覆盖优化案例覆盖优化的主要手段优先通过调整天线方位角和下倾角来改善局部地区覆 盖 调整基站发射功率 调整基站站高 必要时需要迁站，加站或减站2覆盖优化案例覆盖优化案例1从路测的数据分析可以看 到，东湖路一段（图中A 区域）UE接收功率在 -85dBm以下。
对应于东湖路上UE接收功 率较弱的区域（图中A区 域），导频信号质量也很 差，Ec/Io<-13dB覆盖优化案例覆盖优化案例1－续问题分析：对路测数据进行回放分析，发现东湖路上信号覆盖不好的一 段，是由署前路基站第三扇区（扰码438）的旁瓣来覆盖。
而 规划设计覆盖该区域的署前路基站第二扇区（扰码437）信号 却很弱，无法进入激活集，到楼顶天面上发现署前路基站第 二扇区（扰码437）正前方建筑密集阻挡严重，影响了该扇区 的覆盖。
而东湖基站第一扇区（扰码439）天线的正前方几十 米处也被一排高层住宅完全遮挡，也无法覆盖到东湖路的该 段区域。
3覆盖优化案例覆盖优化案例1－续解决措施：将署前路第二扇区方位角由原 来的240度调整为230度，以增 强对东湖路该路段的覆盖。
• 优化后效果： 天线方向角调整过后，进 行路测验证效果。
从路测 数据的分析可以看到，东 湖路该路段的导频覆盖明 显改善。
覆盖优化案例覆盖优化案例24覆盖优化案例覆盖优化案例2－续问题分析：A点距离Sousse2站点大约2.7公里。
A点是一个上城间公路的入 口，有大约90度的拐弯，Erriadh TT基站228小区的信号因为受 到遮挡突然变弱。
B点距离CTT Skanes站点2km左右。
B点所在的沿海道路海拔比 CTT Skanes站点的低，这样CTT Skanes站点332小区的信号要穿 透路边许多2~3层的房子才能被手机接收。
XX电信5G网络覆盖优化经验总结XXXX 年XX 月目录一、5G 网络覆盖优化概述 (3)1.15G 覆盖优化内容 (3)1.25G 覆盖优化流程 (3)二、5G N SA 覆盖问题优化原则 (5)2.1覆盖问题优化整体原则 (5)2.2NR 继承 LTE 现有优化成果 (5)2.34/5G 协同优化 (6)三、5G 覆盖问题优化方法 (6)四、5G 覆盖优化案例总结 (7)4.1工程类 (7)4.2参数类 (14)五、5G 覆盖优化经验总结 (24)XX电信 5G 网络覆盖优化经验总结XX【摘要】XX新区为全国首批建设 5G 网络的城市，从 2018 年开始陆续在XX新区重点区域建设5G 网络，截止目前XX新区三县城、白洋淀景区、XX市民服务中心等重点场所和区域均已经实现5G NR 网络覆盖。
目前XX电信 5G 采用的是 NSA 组网方案，NSA 组网优化涉及 4/5G 网络，优化难度较大，也是建网初期优化工作的重点。
本文就XX电信 5G NSA 覆盖优化相关经验进行总结，旨在指导外场快速高效的完成 NSA 组网覆盖优化。
【关键字】5G NSA【业务类别】优化经验、流程类、参数优化一、 5G 网络覆盖优化概述无线网络覆盖是网络业务和性能的基石，通过开展无线网络覆盖优化工作，可以使网络覆盖范围更合理、覆盖水平更高、干扰水平更低，为业务应用和性能提升提供重要保障。
1.15G 覆盖优化内容5G NR 覆盖优化主要消除网络中存在的四种问题：覆盖空洞、弱覆盖、越区覆盖和导频污染。
覆盖空洞可以归入到弱覆盖中，越区覆盖和导频污染都可以归为交叉覆盖，所以，从这个角度和现场可实施角度来讲，优化主要有两个内容：消除弱覆盖和交叉覆盖。
1.25G 覆盖优化流程为保障网络覆盖优化工作高质量高效开展，同时尽可能降低对现网影响，优化工作需要严格遵循一定的工作流程。
1.整体覆盖优化工作流程5G 覆盖优化同 LTE 一样，整体遵循如下工作流程，严格控制优化流程和质量，确保各项工作顺利开展。

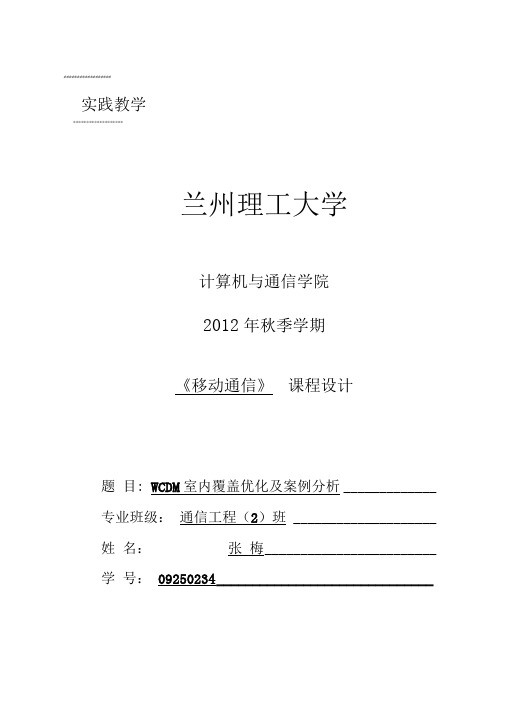

******************实践教学*******************兰州理工大学计算机与通信学院2012年秋季学期《移动通信》课程设计题目: WCDM室内覆盖优化及案例分析_____________ 专业班级：通信工程（2）班 ____________________ 姓名：张梅________________________ 学号：09250234 ______________________________指导教师： ____________________本次设计先介绍了WCDM网室内覆盖的分布及国内的发展,随着WCDM网络的不断扩建，网络优化的重要性已经被运营商认识到，而室内覆盖优化尤其是网络深度覆盖的重要内容，本文着重讨论的就是在室内覆盖优化设备大量应用的基础上，讨论如何使室内覆盖优化方案更合理，应用更科学，并提出应用中的具体的事例及解决方法。
室内覆盖优化的设计在讨论室内覆盖的优化之前，有必要讨论一下室内覆盖的设计，因为室内覆盖优化的效果将会在很大程度上取决于它的前期设计。
关键词：WCDMA室内覆盖；信号源；分布系统第1章绪论 (2)第2章WCDM的概述及室内覆盖的分布 (3)2.1WCDMA概述 (3)2.2室内覆盖的分布方式 (4)2.3 WCDMAf GSM室内覆盖的区别 (5)第3章WCDM无线网络优化流程和方法 (7)3.1WCDM系统的网络优化概述 (7)3.2网络优化的发展 (7)3.3网络优化的分类 (7)3.3.1工程优化 (8)3.3.2运维优化 (9)3.4网络优化的通常流程 (9)3.5网络优化的方法 (10)3.6WCDM网络优化的主要内容 (11)第4章WCDM网络室内覆盖案例分析 (14)4.1不同场景的规划思路 (14)4.2覆盖目标信息收集 (15)4.3室内分布系统勘查测试 (16)4.3.1室内分布系统的分析 (16)4.3.2覆盖区域建筑图纸准备 (17)4.3.3建筑物室内勘查 (17)4.4案例分析 (19)总结 (20)致谢 (21)参考文献 (22)第1章绪论随着移动通信网络的发展和完善，运营商的网络建设的越来越完善，传统的室外站的建设项目基本所剩无几，但是随着城市高楼大厦的发展和用户对于通信质量要求越来越高，用户在商场，宾馆，写字楼，住宅区，地下停车场等区域经常投诉室内信号差，打不了电话，通话质量差或者经常掉话，传统的方法是增加室外站的发射功率来获得良好的覆盖，但是现在的高楼大厦越来越密集，地下商场，停车场越建越多，楼房结构越来越复杂，这种方法非但不能解决实际问题，可能还将破坏原有的外部良好的无线网络环境，使覆盖范围无法得到良好控制，导致全网的干扰增加，资源浪费，容量下降，最终导致网络性能，服务质量的下降。

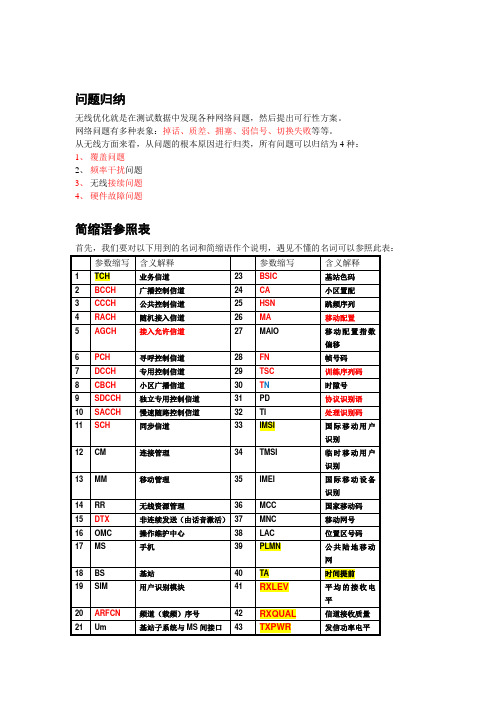

问题归纳无线优化就是在测试数据中发现各种网络问题，然后提出可行性方案。
网络问题有多种表象：掉话、质差、拥塞、弱信号、切换失败等等。
从无线方面来看，从问题的根本原因进行归类，所有问题可以归结为4种：1、覆盖问题2、频率干扰问题3、无线接续问题4、硬件故障问题简缩语参照表首先，我们要对以下用到的名词和简缩语作个说明，遇见不懂的名词可以参照此表：以下对各类问题进行分析，并引导读者对网络问题进行剖析。
覆盖问题1、覆盖不足问题导致弱信号高误码（弱信号质差）图为安徽大厦电梯内测试文件回放分析思路：1、首先观察测试文件的表象，此问题表象是：a)MS接收到的信号强度(RxLev)很低，基本低于-90dBm，甚至达到-100 dBm以下，远低于室内通话需求的-85dBm。
b)通话质量很差，RxQual基本大于5。
c)MS接收不到更强的邻区信号。
d)当前小区TA=1。
2、我们首先想到是因为覆盖不好，所以才有弱信号的发生。
这种想法没错，但需要1个方面的论据支持：当前小区必须是最佳小区。
因为不合理的小区切换或者小区重选也会导致弱信号的发生，而不合理的切换和重选同时会出现一个表象：另有其他小区信号比当前小区信号强，当前小区非最佳小区。
而且从表象来看，几个方面的指标对我们进行判断非常有帮助，有利于我们证明当前小区是最佳小区：a)主邻小区列表（可以看到没有更强的邻小区）；b)当前小区的TA值（证明当前小区距离我们的测试点并不远—500米内）；另外，我们还有一个方法可以证明当前小区是否最强，那就是扫频。
扫频可以对MS在测试点所能接收到的所有频点进行扫描，记录扫到的频点的信号强度。
这样我们就可以观察当前小区BCCH=62是否最强了。
3、综合上面的分析，我们可以得到结论：安徽大厦电梯因为覆盖不足引起弱信号，高误码。
解决方案：1、一般来说，解决覆盖不足有以下几种方法：a)增加基站或者直放站。
这个措施要考虑成本，问题点的人流量和重要性。
覆盖优化解决感知质差问题（袁元南通电信）案例分类：定位优化类案例摘要：本文针对感知工单某质差小区，按照小区维度流程分析，从基站、用户/终端及覆盖3类问题分析，并进行现场摸测，最后定位出覆盖类问题，之后对小区功率进行优化处理，感知质差小区恢复正常。
1、问题描述11月3日，感知平台派单通州-骑岸沧南村2为TOP质差小区，如下图所示：通过感知平台统计该小区近期KQI指标，发现首包时延、页面打开时延都较高，而DNS 查询，HTTP成功率正常：2、原因分析/分析过程通州-骑岸沧南村2小区首包时延和页面打开时延都远远超过全网平均值，对于小区维度质差问题，大概可概述为三类原因：基站故障或参数问题/单用户异常或用户终端异常/小区覆盖类这三类原因，因此，对于该小区，从3个原因去逐步排查。
1、基站故障参数问题网管侧未提取到该基站小区任何告警，对通州-骑岸沧南村2小区与其它优良小区进行参数对比，参数正常，说明不是基站故障或则参数问题。
2、单用户异常或用户终端异常统计小区下用户终端类型及时延如下：可以看出该小区首包时延和页面打开时延并非某一用户影响，也并非某些特定类型终端影响，而是多个小区、多类型终端共同影响，初步分析，很有可能是该小区某些覆盖区域内时延质差。
3、小区覆盖类原因结合上一步分析内容，下一步从小区覆盖去分析，通州-骑岸沧南村2地理位置如下：该小区覆盖1100m距离内有一所小学，怀疑家长用户多集中在那块区域，且小学附近通州-骑岸沧南村2覆盖不佳，导致感知时延高。
于是优化人员对小学附近进行摸测，发现终端占用到通州-骑岸沧南村2小区，RSRP低于-95dBm，SINR低于3dB，并且与通州-移动骑岸岸西1频繁切换，现场测试确定因为通州-骑岸沧南村2小区覆盖类问题导致网页打开缓慢，具体测试结果如下：页面打开很慢：3、解决措施通州-骑岸沧南村2小区感知质差已定位为覆盖问题，主要是在附近小学发现终端占用到通州-骑岸沧南村2小区覆盖偏弱，且与通州-移动骑岸岸西1覆盖重叠、频繁切换，需要控制通州-骑岸沧南村2小区覆盖范围。
电信行业5G网络覆盖与优化解决方案第一章 5G网络概述 (2)1.1 5G网络发展背景 (2)1.2 5G网络技术特点 (2)第二章 5G网络规划与设计 (3)2.1 5G网络规划原则 (3)2.2 5G网络站点布局 (3)2.3 5G网络频率规划 (4)第三章 5G基站建设与部署 (4)3.1 5G基站建设流程 (4)3.2 5G基站部署策略 (5)3.3 5G基站配套设施建设 (5)第四章 5G网络覆盖优化 (5)4.1 5G网络覆盖评估 (5)4.1.1 路测 (6)4.1.2 定点测试 (6)4.1.3 用户感知评估 (6)4.2 5G网络覆盖优化方法 (6)4.2.1 基站选址优化 (6)4.2.2 天线朝向和下倾角调整 (6)4.2.3 频率规划优化 (6)4.2.4 室内覆盖优化 (6)4.3 5G网络覆盖优化案例分析 (6)第五章 5G网络功能优化 (7)5.1 5G网络功能指标 (7)5.2 5G网络功能优化策略 (7)5.3 5G网络功能优化案例分析 (8)第六章 5G网络运维管理 (8)6.1 5G网络运维管理体系 (8)6.2 5G网络运维关键环节 (9)6.3 5G网络运维优化策略 (9)第七章 5G网络安全与隐私保护 (9)7.1 5G网络安全挑战 (9)7.2 5G网络安全防护措施 (10)7.3 5G网络隐私保护策略 (10)第八章 5G网络产业链协同发展 (11)8.1 5G产业链概述 (11)8.2 5G产业链协同发展策略 (11)8.3 5G产业链协同发展案例分析 (12)第九章 5G网络商业模式创新 (12)9.1 5G网络商业模式概述 (12)9.2 5G网络商业模式创新路径 (12)9.2.1 技术驱动 (12)9.2.2 市场驱动 (13)9.2.3 政策驱动 (13)9.3 5G网络商业模式案例分析 (13)第十章 5G网络发展趋势与展望 (13)10.1 5G网络发展趋势 (13)10.2 5G网络发展挑战 (14)10.3 5G网络发展展望 (14)第一章 5G网络概述1.1 5G网络发展背景信息技术的飞速发展，移动通信技术也在不断演进。
1:弱覆盖的定义
弱覆盖通常是基站所需要覆盖面积大，基站间距过大，导致边界区域信号较弱或者建筑物遮挡而导致边界区域信号较弱。
2: 造成弱覆盖的因素有哪些?
缺站，天线挂高与设计不符，天线被阻挡,切换不及时, 站点故障,站点间距过大
3: 弱覆盖的优化方法有哪些?
排除站点故障
加站，增强覆盖
调整相关小区天线方位角，下倾角
调整下行发射功率，切换或重选相关参数
4:列举若覆盖的案例(要求有问题描述,处理过程,解决方案,处理结果.)
1.工程建设原因，天线位置安装不合理或是高度不够
解决方案: 天馈调整主要针对前期天线安装位置不合理，或是天线挂高不够高的情况。
适当的调整天线位置或提高天线高度，可以很好的解决弱覆盖情况；
2. 后台参数配置问题。
如典型的RS功率设置过小、邻区配置遗漏致切换不及时等；
解决方案: 参数调整是方便快捷的方式，因为深度覆盖往往是下行功率而不是干扰受限，所以对于室内深度覆盖，可以优先考虑加大功率.
3. 楼宇密集，信号遮挡衰减严重。
如下城中村场景；
解决方案: .站点搬迁，一般站点搬迁位置都在原站点覆盖。
比如前方楼宇信号遮挡，可以搬迁到该遮挡楼宇上；
4. 地势原因；
解决方案: 新增微站，主要是针对弱覆盖区域不是很大，相对与宏站其安装方便，隐蔽性强，容易施工.
5. 站间距过大，个别大型住宅区，小区内缺少站点.
解决方案:: 新增宏站，主要针对有些站间距的确过大，如密集城区间距大于400m，考虑楼宇密集程度，需要通过新加宏站解决，优先共享其他运营商站址.。
