LTE网络优化经典案例-重要

LTE网络掉线问题优化案例摘要：高掉线严重影响用户业务连续性感知，日常优化中遇到的高掉线问题主要是由于：邻区缺失、干扰、弱覆盖、导频污染等问题引起的。

通过合理的RF优化调整、PCI规划、功率调整等手段可有效解决掉线问题。

关键字：掉线率、Mod3干扰、天馈接反、超远切换、邻区漏配、旁瓣覆盖。

掉线率指标主要影响用户业务连续性指标，高掉线小区的特征主要表现在以下几个方面：小区的连续性覆盖、小区的邻区配置合理性、小区覆盖距离、小区干扰水平、小区的参数规划配置等。

日常优化中，需要把握小区掉线特性，有针对性处掉线问题。

本案例从天馈、干扰、邻区等几个方面进行举例。

1.天馈接反导致掉线1.1问题描述通过网优平台对全区LTE掉线率指标统计分析中，发现锡西新城医院_51扇区持续掉线率较高，其他类指标正常。

1.2问题分析1、通过对周围站点分布分析，发现TOP掉话小区：锡西新城医院_51扇区，与胡埭电信支局54扇区存在Mod3干扰，Mod3余值2。

2、通过对胡埭区域的前台测试分析，了解两个扇区覆盖情况。

通过测试数据分析，两扇区主覆盖范围无交叉覆盖区域，两站点间的主要道路由胡埭电信支局_53扇区覆盖。

两个扇区主覆盖方向两扇区之间道路的主覆盖扇区3、在对周围道路分析过程中发现，滨湖_胡埭老桥50与51扇区天馈接反，且两扇区存在交叉覆盖区域。

从PCI分布上分析，两个扇区均为Mod3余2，存在干扰。

路段扇区覆盖图扇区PCI分布1.3问题解决1.3.1 解决方案问题定位后，对滨湖_胡埭老桥50与51扇区天馈进行整改。

1.3.2 测试结果1、整改后现场测试情况对WXL2HTC滨湖_胡埭老桥_51扇区进行整改，整改前后覆盖情况对比如下：整改前整改后2、整改后KPI指标对比2.超远切换导致掉线2.1问题描述日常TOP小区优化中发现5月4日“WXL2HMB新区_旺庄立交_51“E-RAB掉线异常恶化，由之前的0.15%抬升至7.24%，掉线次数达到240次，同时LTE系统内切换成功率从99%下降至83%：2.2问题分析E-RAB高掉线主要通过硬件故障排查->干扰排查->切换问题分析，一步步分析可能存在的异常，直至定位最终问题点，解决问题：2.3问题解决2.3.1 解决方案1、硬件排查；通过华为U2000网管平台查询小区5月4日的告警信息，未发现异常：2、干扰排查；上行干扰查询，通过网优平台查询小区上行RB干扰平均值，近一周上行平均干扰为-119dbm，未发现异常：下行干扰查询，通过MAPinfo查询PCI规划，是否存在MOD3对打现象，与周边小区未发现MOD3干扰：3、E-RAB异常释放COUNTER定位；通过网优平台查询E-RAB异常释放具体counter。

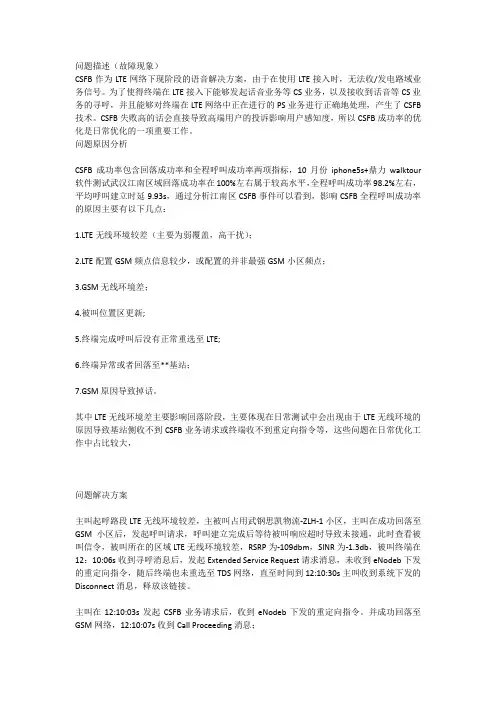

问题描述（故障现象）CSFB作为LTE网络下现阶段的语音解决方案，由于在使用LTE接入时，无法收/发电路域业务信号。

为了使得终端在LTE接入下能够发起话音业务等CS业务，以及接收到话音等CS业务的寻呼，并且能够对终端在LTE网络中正在进行的PS业务进行正确地处理，产生了CSFB 技术。

CSFB失败高的话会直接导致高端用户的投诉影响用户感知度，所以CSFB成功率的优化是日常优化的一项重要工作。

问题原因分析CSFB成功率包含回落成功率和全程呼叫成功率两项指标，10月份iphone5s+鼎力walktour 软件测试武汉江南区域回落成功率在100%左右属于较高水平，全程呼叫成功率98.2%左右，平均呼叫建立时延9.93s，通过分析江南区CSFB事件可以看到，影响CSFB全程呼叫成功率的原因主要有以下几点：1.LTE无线环境较差（主要为弱覆盖，高干扰）；2.LTE配置GSM频点信息较少，或配置的并非最强GSM小区频点；3.GSM无线环境差；4.被叫位置区更新;5.终端完成呼叫后没有正常重选至LTE;6.终端异常或者回落至**基站；7.GSM原因导致掉话。

其中LTE无线环境差主要影响回落阶段，主要体现在日常测试中会出现由于LTE无线环境的原因导致基站侧收不到CSFB业务请求或终端收不到重定向指令等，这些问题在日常优化工作中占比较大，问题解决方案主叫起呼路段LTE无线环境较差，主被叫占用武钢思凯物流-ZLH-1小区，主叫在成功回落至GSM小区后，发起呼叫请求，呼叫建立完成后等待被叫响应超时导致未接通，此时查看被叫信令，被叫所在的区域LTE无线环境较差，RSRP为-109dbm，SINR为-1.3db，被叫终端在12：10:06s收到寻呼消息后，发起Extended Service Request请求消息，未收到eNodeb下发的重定向指令，随后终端也未重选至TDS网络，直至时间到12:10:30s主叫收到系统下发的Disconnect消息，释放该链接。

VOLTE优化案例案例1：异频重定向掉话案例【问题描述】主叫占用广州天河区鱼珠木材市场D-ZLH-3（EARFCN=38100 PCI=83CELLID=135693）小区通话时，信号强度为-101dbm左右，出现一次RRC Connection Release，导致承载拆除，引起一次主叫掉话。

【问题分析】分析测试数据，发现UE占用服务小区广州天河区鱼珠木材市场D-ZLH-3（EARFCN=38100 PCI=83CELLID=135693）在通话的过程中信号越来越差，之后上报测量报告A2事件，eNODEB 收到报告后发起异频重定向判决，下发RRC Connection Release，由异频重定向后，eNodeB 向MME发送ue context release request，mme释放专用承载。

当UE被重定向后在新的小区发起RRC连接，网络只建立了默认承载，UE发送BYE消息，导致掉话。

从地理环境上看，服务小区与UE重定向目标小区相距较远，不需配邻区关系，UE在该路段仅是偶尔测量到目标小区的信号，这种环境极容易触发异频重定向。

【解决方案】关闭异频重定向，复测问题解决，服务小区后台统计指标无异常。

【问题总结】根据拉网统计，目前该类掉话占总掉话次数的82%以上，对测试指标影响非常严重。

异频重定向触发原理：小区间没定义邻区关系，当邻区满足切换条件时，主服务小区无法切换到邻区，基站会给UE下发系统内重定向。

优化办法：通过关闭异频重定向的功能来规避该事件，除此之外，异频邻区的完善需要加大优化力度。

后续解决办法：除了做好邻区优化外，中兴将在下个版本加入基于QCI的异频重定向功能，禁止专用承载的业务发生异频重定向。

案例2：异系统重定向掉话案例【问题描述】VoLTE测试eSRVCC过程中，发现eSRVCC执行的是CCO，而不是PS切换。

而CCO对于VoLTE语音来说，必然导致掉话。

【问题分析】具体如下图所示。

LTE负荷均衡优化案例1.背景随着LTE网络的发展和4G 用户的快速逐渐增长，热点区域小区负荷也逐渐升高，用户的不均匀分布导致部分小区出现高负荷情况，热点区域小区均匀覆盖和单载波已经不能保障用户的需求，小区间覆盖伸缩和双载波部署越来越重要。

目前通过覆盖调整、参数优化、负荷均衡、资源扩容等方式需要在热点区域展开，以提升网络容量。

2.高负荷定义2017年6月电信集团发布了《中国电信LTE800M全覆盖网络评估办法指导意见》，指导书意见中给出了L1800M和L800M的扩容标准如下：备注说明：集团只给了20M/5M的扩容标准，下表中15M/3M/1.4M带宽的扩容门限都低价值小区，一周中存在3天自忙时同时满足上述《中国电信集团4G扩容标准》中扩容条件一、扩容条件二以及扩容条件三的组合，则需要增加载波扩容。

2、L800M扩容标准：一周中存在3天自忙时同时满足上述《中国电信集团4G扩容标准》中扩容条件一+扩容条件二+扩容条件三的组合，则需要增加载波扩容。

3.高负荷小区优化思路和原则3.1优化思路3.2优化原则3.2.1参数优化调整原则4.1 、射频优化调整（ 1）参考信号功率调整。

通过调整功率扩大和收缩小区覆盖范围。

应用场景：良好覆盖热点区域；数据量或用户数相差达到50%的主邻小区间。

以 3dB的幅度进行调整。

但要考虑对深度覆盖场景的影响，避免引起投诉。

（ 2）天线覆盖范围调整。

通过调整天线方位角或下倾角控制小区覆盖范围。

应用场景：高站过覆盖小区或需要收缩覆盖的小区。

下倾角以 3 度的幅度调整，方位角以10度的幅度调整。

4.2 、参数优化调整（ 1）小区重选优先级调整。

降低高负荷小区的频内小区重选优先级，降低低负荷邻区的频间小区重选优先级，让用户重选驻留到低负荷的异频小区。

目前L1.8G和L2.1G的重选优先级是5，L800M重选优先级是3。

应用场景：在当前驻留策略下，不建议修改。

（ 2）切换偏置调整、切换迟滞、偏移、时延调整。

LTE系统的网络优化方法与案例LTE（Long Term Evolution）是第四代移动通信技术，具有更高的峰值终端速率、更低的时延和更好的系统容量，能够更好地满足日益增加的移动宽带数据业务需求。

然而，在实际应用中，由于网络复杂性和用户需求的多样性，LTE系统的网络优化仍然是一个重要的挑战。

下面将介绍LTE系统的网络优化方法以及一些优化案例。

一、LTE系统的网络优化方法1.频谱资源优化频谱资源是LTE系统的宝贵资源，优化频谱使用效率对于提高用户体验很重要。

通过有效地分配和管理频谱资源，可以提高系统容量和覆盖范围。

一些常见的频谱资源优化方法包括：-优化载波配置和带宽分配，根据实际需求对不同载波进行合理配置，避免资源浪费；-优化频谱重用技术，合理选择重用模式和距离边界，减少干扰；-引入高阶调制和波束赋形等技术，提高频谱利用率。

2.数据传输优化-使用调度算法来优化资源分配，根据用户的实际需求和网络条件，合理分配资源；-使用流量控制技术来控制网络拥塞，避免数据丢失和时延增加；-使用拥塞控制技术来调整传输速率，减少干扰和时延。

3.邻区优化-优化邻区规划，根据实际需求和网络条件选择合适的邻区关系；-优化邻区间距，避免干扰区域的重叠；-优化邻区参数设置，调整切换参数和邻区重选参数，提高切换效率。

4.基站布局优化基站布局的合理性对LTE系统的性能起着决定性作用。

一些常见的基站布局优化方法包括：-预测和模拟技术，通过场地勘查和模拟分析来选择最佳的基站位置；-覆盖调试技术，通过实际测试和调整来优化基站的干扰覆盖和服务范围；-小区参数优化，调整小区配置和射频参数，提高系统容量和覆盖范围。

二、LTE系统网络优化案例1.AT&T的LTE覆盖优化案例AT&T是美国一家大型移动通信运营商，它通过对LTE网络进行频谱规划和小区优化，成功提高了网络覆盖和用户体验。

他们采用了预测和模拟技术来选择合适的基站位置，并通过调整覆盖范围和信号干扰来优化小区布局。

TDDLTE无线网络优化案例_无线网络优化案例一、浦东大道福山路道路优化案例 1 测试环境： WA-E01 ： EA-X：浦东大道、源深路及福山路周边路段：从前期的测试中发现在浦东大道福山路附近路段存在弱覆盖情况，在道路上分布不满足测试需求，通过RF手段进行优化后进行前后对比图1 浦东大道福山路附近无线环境图浦东大道福山路周边无线环境图中看出，该区域由密集居民区、高层商务写字楼、厂房及学校组成，浦东大道北侧无线环境良好，南侧道路两旁有较多建筑，对无线信号有较强的阻挡，周边主要由利男居、浦福昌、钱栖站点覆盖周边道路2 优化前覆盖情况图2 浦东大道福山路优化前覆盖图图3 浦东大道福山路优化前覆盖图从优化前的测试数据中看出浦东大道福山路附近路段值主要在-90左右，但是覆盖较差，浦东大道福山路至源深路之间普遍在15dB以下，不能满足道路覆盖要求，该路段主要由利男居站点覆盖，但是从该站分布情况看出，该站在浦东大道上没有出现强信号，考虑对该站重点优化3 优化思路及方案图4 利男居站点平面图利男居各小区照片问题路段主覆盖站点为利男居，该站点位于浦东大道44号林顿酒店7楼，天馈采用抱杆安装，挂高24米，从利男居站点各小区安装位置中看出，该站3个小区天馈周边都有阻挡物，而按照当前设计方位角，利男居_1小区的天线方位角0°，在浦东大道上是旁瓣信号覆盖，而利男居_3小区天线方位角°覆盖方向也存在自身楼面建筑的阻挡，从而得出浦东大道该站点信号偏弱的原因，通过实际情况看中看出，利男居_1小区50°方向角有自身建筑的阻挡，往该方向调整不但不能改善浦东大道的覆盖，反而会使得信号反射而出现在背面区域，于是考虑将利男居_1调整为°、根据挂高计算出该小区下倾调整为2°覆盖效果为最佳；利男居_2主覆盖方向由两栋高楼阻挡，导致在源深路段覆盖较差，由于建筑的阴影效果通过调整天馈是无法改善覆盖，建议该小区调整为50°来覆盖浦东大道东侧路段、利男居_3当前信号阻挡明显，调整为°可以很好的避开阻挡物，达到最佳的覆盖效果，同时为了改善福山路近浦东大道覆盖，调整浦福昌2、钱栖1小区天馈来避免由于利男居下倾角增大后出现的弱覆盖路段，综合路测情况分析，得出具体调整方案如下：利男居_1利男居浦福昌利男居_2 利男居_3 浦福昌_1初始值24 24 24 210 0-2 0 3 350 0调整后2 -4 -4 -4浦福昌_2 浦福昌_3 钱栖_1钱栖钱栖_2 钱栖_321 21 27 27 271 12 7 230-1 -4 -4 -4 -24 优化后覆盖情况图5 浦东大道福山路优化后覆盖图图6 浦东大道福山路优化后覆盖图图7 浦东大道福山路优化后_分布图5 优化小结从优化后的测试数据中看出，利男居_1、2小区在浦东大道上有较大幅度的提升，其主覆盖方向基本能达到30的极好点，浦福昌2小区在昌邑路福山路良好，钱栖1小区天馈调整后在福山路近浦东大道信号也有所提升，从调整后的整体效果中看出，此次优化达到优化目的，当前浦东大道福山路段信号覆盖良好，各小区信号分布合理，信号满足道路覆盖指标要求二、金桥总部站点优化案例 1 测试环境： WA-E01 ： EA-X：金桥总部周边道路：金桥总部站，中心频点， 20M在金桥总部站点完成RF优化后进行前后对比图1 金桥总部附近无线环境图图2 金桥总部天馈安装示意图金桥总部站点位于宁桥路金湘路交叉路口，天馈采用三角楼体塔安装于贝尔3号楼楼顶，天馈挂高约为46米，周边主要是办公楼和厂区从天线安装示意图中看出，3号楼体在小区方位角法线方向存在较明显阻挡，大楼产生的阴影效果明显，使得该小区信号在近处路段覆盖较差2 优化前站点、RS-覆盖图99 覆盖情况覆盖图RS-覆盖图分析：从本次测试数据中看出， 99的小区主要覆盖在金港路近宁桥路附近路段，从无线环境图中看出该路段周边有高层建筑，对无线信号存在一定的阻挡覆盖情况覆盖图RS-覆盖图分析：从本次测试数据中看出，的小区主要覆盖金湘路云桥路至川桥路路段，该小区信号覆盖范围较广，分布合理，基本满足单小区覆盖要求覆盖情况覆盖图RS-覆盖图分析：从本次测试数据中看出，的小区主要覆盖在新金桥路近金湘路以及云桥路近金湘路，从无线环境图中看出，由于周边建筑的反射导致信号分布在两侧道路整体覆盖图RS-整体覆盖图最强小区分布图3 优化思路及方案在优化前测试过程中能明显接收到99、、小区信号，其中为99与的小区信号覆盖比较合理，但的小区信号在金桥总部周边路段覆盖异常，分别出现新金桥路与云桥路有强信号；从总体覆盖图中看出，金桥总部的宁桥路近金湘路、云桥路近金港路存在较长低于-的弱覆盖路段，建议核查该站天馈安装情况并进行优化下表是调整后各小区情况：金桥总部_1 金桥总部_2 金桥总部_399初始值46 46 46502 3 140调整后6 3 104 优化后各小区覆盖情况99 覆盖情况覆盖图RS-覆盖图分析：通过本次调整， 99的小区主要覆盖在宁桥路近金港路，该路段基本在-90以上，在近金港路附近有高于30dB的区域，该小区信号基本达到覆盖要求覆盖情况覆盖图RS-覆盖图分析：通过本轮调整，的小区在金湘路近云桥路覆盖有所改善，在金湘路云桥路至川桥路路段覆盖依然保持良好，整体看出该小区信号覆盖、分布合理，满足单小区覆盖要求覆盖情况覆盖图RS-覆盖图分析：通过本轮调整，小区信号在在宁桥路、金湘路交叉路口覆盖有所改善，这些路段基本在-80左右，基本都高于30dB，整体覆盖范围相比调整前更为合理，但是由于该小区主打方向自身楼体的阻挡，导致信号在近处覆盖较差，经过多次调整也无法让信号覆盖有改善优化后整体覆盖图优化后RS-整体覆盖图优化后最强小区分布图5 优化小结天馈调整主要针对金桥总部站点为99和两个小区，使其在周边道路能形成连续覆盖的效果通过多轮调整后看到部分路段覆盖电平有所提升，大多路段良好，但是在宁桥路近金湘路东侧、金湘路近宁桥路南侧这个交叉路口依然存在低于-的弱覆盖路段，从无线环境中看出，该路段弱覆盖原因是由于3号楼自身的阻挡，导致信号在近处楼下覆盖较差，通过多次的调整效果没有达到理想效果，该问题需要通过其他手段来解决三、民生路移动营业厅室分覆盖测试情况 1 测试环境路测设备：海思、_05B 路测软件：_05B 测试范围：移动营业厅5F、7F测试环境描述：在移动营业厅出现较多区域信号都低于-90，出现较多弱覆盖区域，在优化后进行前后测试对比2 优化方案1 原5F、7F吊顶为金属吊顶，天线在顶内，整改后将天线安装在顶外，整体信号覆盖强度有了明显提高2 营业厅原来未安装天线，整改后营业厅内安装了板状天线，信号覆盖强度有所提高，但整体信号覆盖强度仍然较弱，经向国人确认板状天线是水平射出，建议将天线倾角向下调整2-3度3 营业厅信号覆盖情况a) 营业厅未增加天线前覆盖图b) 营业厅增加天线后覆盖图。

目录1概述......................................... 错误！未指定书签。

2D频段优化案例................................ 错误！未指定书签。

2.12.22.32.42.52.62.6.1天线抱杆 .................................. 错误！未指定书签。

2.6.2楼层阻挡 .................................. 错误！未指定书签。

2.7 ........................................................................................................................................... 干扰问题排查错误！未指定书签。

3F频段优化案例................................ 错误！未指定书签。

1 概述TD-LTE无线网络要实现系统的高性能指标,需要有合理的网络规划设计、稳定的产品性能、良好的施工工艺以及高质量的网络优化，几者缺一不可。

本报告收录了XX市TD-LTE试验网建网以来遇到的一些【问题分析】精心整理分析路测数据，发现在华兴街靠近中和路的区域，华安证券_2、华安证券_3小区RSRP电平值较接近，如上图所示，对该路段形成了重叠覆盖。

而该区域规划的主覆盖小区为华安证券_3，现场勘察发现，华安证券_2信号经周边楼宇反射至该区域，2、3小区形成重叠覆盖，造成吞吐速率降低。

精心整理精心整理2.2 PCI优化【问题描述】在九华中路测试中，UE驻留在新都快捷酒店_1（频点：38050，PCI：51），RSRP：-74dbm左右，SINR：5db左右，下载速率：7Mbps左右。

【处理效果】调整PCI后，模三冲突问题得到较好解决，下载速率明显提升。

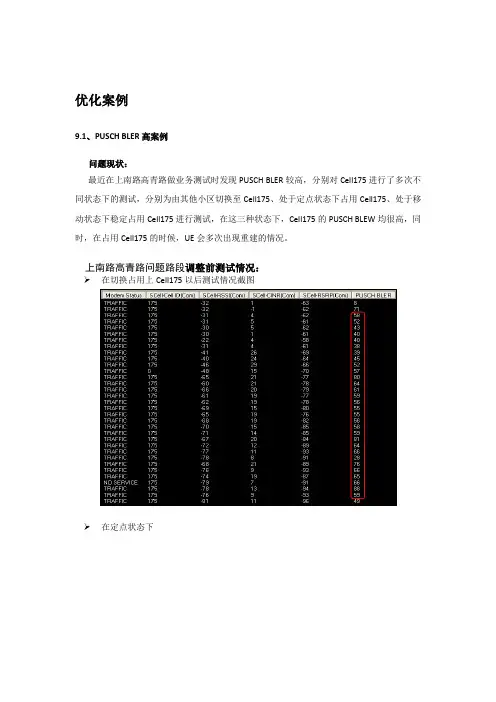

优化案例9.1、PUSCH BLER高案例问题现状：最近在上南路高青路做业务测试时发现PUSCH BLER较高，分别对Cell175进行了多次不同状态下的测试，分别为由其他小区切换至Cell175、处于定点状态下占用Cell175、处于移动状态下稳定占用Cell175进行测试，在这三种状态下，Cell175的PUSCH BLEW均很高，同时，在占用Cell175的时候，UE会多次出现重建的情况。

上南路高青路问题路段调整前测试情况：在切换占用上Cell175以后测试情况截图在定点状态下处于移动状态稳定占用Cell175调整措施：对Cell175进行了Lock&Unlock操作。

调整后复测情况说明：在对Cell175进行了相应的调整以后，在原问题路段及进行复测，复测过程中发现：原先切换至Cell175(Cell177切换至Cell175以及Cell174切换至Cell175)均会出现PUSCH BLEW偏高的问题已经得到了解决。

调整后，在切换占用上Cell175的时候，PUSCH BLEW值维持在10以下，原先在Cell175的过程中会频繁重建的问题也得到了解决。

调整后复测情况如下图所示：后续问题：已经抓取了UE侧和eNB侧的相关Trace，准备进一步分析定位问题。

9.2、天馈调整案例问题现状：在上南路永泰路路段附近进行业务测试时，UE在Cell183和Cell181之间切换的过程中会出现SNR突降，同时检测到许多奇怪的Cell ID的情况，导致切换失败事件频发。

怀疑是Cell181和Cell183小区之间的干扰所导致的，准备对Site61的天馈进行了相应的排查和调整。

Site61基站查勘情况1、Site61 Cell183 方位角由325度调整为355度，下倾角由0度调整为6度；Cell183方位角调整情况说明：如上图所示：由于Site61——PD125的实际位置与规划位置存在偏差，故对Cell183的天线方位角由325度调整为355度；同时，Cell183的电子下倾角由于工程的原因未进行下压，故今天将其由0度调整为6度。

网优案例目录1 分布问题导致下行呑吐率不达标问题 (3)2 高升桥基站热点区域异频优化案例 (6)3 合路接入TD分布系统故障导致下载速率不达标问题 (9)4 下行呑吐率“掉坑“毛刺问题 (14)5 B593 PDN拒绝问题 (21)6 RSRP过高导致下载速率不稳定问题 (23)7 外部小区及邻区冗余导致无法切换问题 (27)分布问题导致下行呑吐率不达标问题 题 目 故分布系统 现 象描 述 T告 警信 无 析 原 因分障类 别： 息 心、1分布问题导致下行呑吐率不达标问题关键字: B593S 、下行呑吐率 宽窄巷子星巴克咖啡室分基站开通后，我们用 B593S 终端进行现场测试发现在 RSRP 和SINR 极好 的情况下下行吞吐率无法达到测试标准，查看基站配置为双流模式基站，下行呑吐率标准为 50M 以上，现场测试最高速率只能达到 47M ，具体情况如下:mm» NJ -i-ID M I ■胡哉汨渕簿4D14 CD WHO HJ K下行呑吐率数据1、通过测试数据分析发现该基站为双通道配置，两个通道口 0和1在输出功率最大时相差 32dBm,怀疑为双通道输岀功率不一致导致下行速率无法达标，如下图所示:曲Paratwdh'G _ M&lDL t«r ；i>ghpvfc)clrt.,5j価|制|IhAmLSNftl^QIWX>xhefc-I伸睡HOP 叶X DNW?£i|>FUSEHHKS I K I 咛f^rriw MT B hfambB-ra RSHIMdhHSftMB' RS9 dbiI 小jP啊P E •如FVG-氏 赫 z ^wr .*r.-TW?rMc?rh-rt--jQt■耳JUL 3 - -LU IJ^oaoaSIhlHufiim 卫如JT -g*Rjrtl S4lf4|dto RinfcJ 貝邮呛吵 Fh 出 3UFL2gtEiEE "An 』MtaaturamfiM:! M*S-1 CTtMJ 鱼j>rfurHu" d Artrft，rMiSfMAminat *即弭讯叩*1〕¥»处 程El KC慣 11IA M 列呻衣応世 M^lVlLrh •皿釜匚曲: 可以看到两个通道的输岀功率相差较大; 1、而后后台配合我们将两个通道分别单开，测试其下行速率，如图: 理过 7T Thr«yg*Mj Milrnc>u通道口 0从上图可以看出通道口 0由于输出功率低导致 RSRPV-100,下载速率平均只有36M;ms d 仪 ArtEigRare ,(iiTiher Sjbf-tvm 叮咒H T 闪加 PD5» TEI Sqa, HH0U 14点处巧■■沖|匸當审bi5IHFWBIFO1ILH^FPk#n ； n*&AaMi勾 oFS5kBra41P'XCH-殆■刖叭RJ L HF K TT "MJi JWtfi ： Ixl ^EETHIULOratOut 21K 冋口imout n"Parmuoi Vbdt y 测肚刑RM?5NR B «CR5 DF3 g 鳴砂吟&r ： 用鮒H 即 5N=^B ：ki 砖叭的REFCHFl 隔咅眄IP JS2** #Owbjfr- F XX ； I* hnW R^H RawEnd&T^心阳*IM F»v ""Mduon 七戏PME H - ULG^t-jwtFDCtw ：DL2l:H -_ " _ Ti'ansiddiori 'MadtefW+IShftdBi 印nkMWnij 麻馬曲 SMH3；^hldvl 詡剛理[nflrtlGmRjtS.1 IM J T 為 HRI ：xE ： rnRrt25NR2M"■£H=2rFK±TE 两即 心虽MEMR5Fcqg^ Mgp NK H IB 氐 MKi HB Ski Pm S-tF'^jrii? luhn-FDKMlKtMFOK-HTB^M FOKH 關W 心OiWfUy 承小哄咱SZCrW 盛齐 LafU-klSWradSi [沖n*Hkt 』■口吹 注曲删B ： FWiCorfioiT T^DfjrFdc&i- Ref^ M^fpr OMRS KIPFipLTV Fjpr3； P USCM TH S L MDL Th*DU fLA ； ctrit^KC 对1YwAr 眄瞅 A^lrwpilA^T -NV .2 A4547+灯■Mdh>Hi*l >HtpnrMi3E ：ffi 贴FP 旳 IKIS104DAE 田如呻Gn.i>nlf«n•_3C7UMF；问题导致下行呑吐率无法达标 建 议与 总 结 7R “比 M hrtEa prwrt MSIVatu*通道口 1从上图可以看岀通道口 1输岀功率正常，下载速率稳定在 46M 以上，以此确定该站的通道 0输出功率 该问题后经协商后由双通路改为单通路，并将通道0关闭处理，复测结果如下: 下图可以看岀改为单流后下行呑吐率达到测试要求，下载速率稳定在 46M 以上; 恥I 讪=.5HQriE 总却BhJN^n JlTi. JEflMi'ia Wn办 Ffcc Jrtema^UulWi PJ 1 旧 a Ai^ter'i'di MtetrZ JUi3LJCCMV RCMM KCWS1Typ*KC *TTP*«X ?□1珥ex* MRH ㈣H5HP 如射MrtlSiHRklB! 碎碍fL SCb 七xidEn 24 mjOQH ^wklEk ii m IVC HMX 林 邓阳nqi料Rvrii 1rHF3H)F4Q|gc 时［:魄 PQ ：Q ・ M 鬥0H X H L E I MT ： 取PUSChTSSq? 畑呻i sn 乐IEZU F 」SCM RE 血 i 寻砂卜木•WFfe©1 RMlMFwt 3 U£hF1i 迪F3K-TBT5M lhrid9hA2^0j*1B !i|,1bP3KM ng w*EH. Throu 呂闻ufefkb 辱 a4MnKt*H¥tCCi&HYMAC血.IMax机Pn*%孕・J i^Mi ii mum *砒“ 翊卫MdHK h« stC KC亠伽»cc xc PCI.稈r:汀 HRldBl==E3 =FW K 1 5 FdHAdBI十妙£. I|HSWI^i =!1 11 仙无mfSIUlKSFWCHFmw 曲 C*sfWH25ftH2yfl ： F-fcZZH Fz*«n^&i ；>PK?iD3r*ad 立畑 1Ml那刑Z 抽： 磁刊ZB-.?14JF ： 1i«"'陆 f Irdzricf"w hsadwKldlj k 丄 c f j-y^.[}wfc5；O1 Fq«d*iO；O ：：：ni ：.:>rTC>™ MU ■P U SCH TB&BP/A E fl^wSHF£-Sl JCX PU5ZH 冃BN9 liartrtW^N^101 函血WWtIM1UI亦阳知违1PDIHTHJiwFlafAj 百用F 囲甸* PDJtHTElNfSltadiB PinrratHfi - MSIT IM Y 琢hum 才 ~3c.|l rurr4t H LK d 七 A TE -KWUIjhi*■UftwreL. AriSir'Bl Krtsnra ： A.. CPE.Ry?IW^*V£. -JE=5SHW 阿I 册冃HERQ^H ： <TS<13 -525 flSSHflH-USAxotDOt>0t2咼升桥基站热点区域异频优化案例通过分析，3小区调整为异频频点后同 1小区发生的为异频切换，切换类型应为基于A4的切换，然 在邻区列表中都一直无法检测异频邻区（后台已做异频邻区切换参数数据配置），进一步确定可能原 因岀现在终端未上报异频邻区测量，并观察信令及事件窗口，无 A2事件相关消息。

LTE网络优化经典案例城市A运营商在LTE网络部署后，发现用户投诉率较高，网络质量不稳定。

经过一段时间的调查和分析，发现存在以下问题：1.弱覆盖区域：在城市一些地区，用户经常遇到信号弱或无信号的情况，导致通话中断或数据传输中断。

2.高拥塞区域：在城市中心商业区域，用户在高峰时段经常遇到网络拥塞问题，导致数据传输速率慢或无法连接上网。

3.外部干扰：在一些区域，存在大量的外部干扰源，如电视台、电台等，对LTE网络信号产生干扰。

针对以上问题，LTE网络优化团队制定了以下优化方案：1.新增基站：通过在弱覆盖区域增加基站，提高信号覆盖范围，解决信号弱或无信号的问题。

通过网络规划工具，确定基站的具体布局和参数设置，减少基站之间的干扰。

2.安装小区间干扰消除设备：在高拥塞区域安装小区间干扰消除设备，通过信号调度算法对小区之间的资源进行优化调配，减少小区之间的干扰，提高网络容量和覆盖率。

3.频谱管理与优化：通过频谱监测仪对外部干扰源进行监测和定位，对LTE网络频段进行调整和优化，减少外部干扰对网络信号的影响。

此外，LTE网络优化团队还进行了以下工作：1.反向传播方案：通过在城市中心地区建立反向传播系统，及时收集用户投诉和问题，以便优化团队及时跟进并解决问题。

2.数据分析和优化：通过网络性能监测系统，对网络数据进行实时监测和分析，了解网络负荷、覆盖范围等关键指标，及时调整网络参数和配置，提高网络性能和稳定性。

3.用户体验改善措施：针对用户投诉和需求，进行一些用户体验改善措施，如新增热门区域Wi-Fi覆盖、提供优质宽带服务等，提高用户满意度。

通过以上的优化方案和工作措施，该运营商在一段时间内逐步改善了LTE网络质量和用户体验。

用户投诉率显著降低，信号覆盖范围扩大，网络拥塞问题减少。

LTE网络优化团队也持续跟踪和监测网络性能，及时调整和改善网络参数，以保持网络的稳定性和良好的用户体验。

LTE网络覆盖优化目录第一章项目创新背景 (3)第二章项目创新总体思路 (3)第三章项目创新方案和实施过程 (4)第四章项目创新成效 (10)第一章项目创新背景近年来，随着不限量套餐的发展，4G用户的增多，对无线网络的需求越来越大，一方面，是由于现网本身没有优化到位,需进行网络优化。

另一方面，基础设施、障碍物、基站、用户数量及需求发生变化，导致无线环境发生变化。

加之，无线信道的多径衰落等特性。

导致网络质量下降。

良好的无线覆盖是保障移动通信、网络质量和指标的前提，结合合理的参数配置才能得到一个高性能的无线网络。

LTE网络一般采用同频组网，同频干扰严重，良好的覆盖和干扰控制对网络性能意义重大。

第二章项目创新总体思路本次创新总体思路是信号覆盖问题产生的原因，LTE覆盖优化的内容、覆盖优化目标及覆盖的方法。

保证网络顺畅快捷，用户感知良好（无线指标：切换、E-RAB建立成功率RRC连接建立成功、覆盖等），达到提升运营商的品牌形象，使用户获得价值最大化，达到覆盖、容量、价值的最佳组合，通过网络优化提高用户的收益率及节约成本。

六月份湖北路28号住宅用户投诉在室内4G信号覆盖差、无网络信号。

用户反映：自己手机用第三方测速APP测速，显示下载速度1兆左右，并不满足4G网络的最低兆数，要求处理、（湖北路28号附近站点）第三章项目创新方案和实施过程一、主要覆盖问题描述移动通信网络中涉及到的覆盖问题主要表现为：1、覆盖空洞：UE无法注册网络，不能为用户提供网络服务。

2、覆盖弱区：接通率不高，掉线率高，用户感知差。

3、越区覆盖：孤岛导致用户移动中掉话，用户感知差4、导频污染：干扰导致信道质量差，接通率不高，下载速率低5、邻区设定不合理：用户乒乓切换，容易掉线，下载速率不稳。

上述问题的存在，使无线网络各项KPI无法满足要求，严重影响了用户感知。

二、覆盖问题产生的原因覆盖问题的主要原因有：1、无线网络规划结果和实际覆盖效果存在偏差2、实际站点位置与规划中的理想站点位置偏差导致3、覆盖区无线环境变化4、工程参数和规划参数间的不一致5、增加了新的覆盖需求覆盖优化主要消除网络中存在的四种问题：覆盖空洞、弱覆盖、越区覆盖和导频污染。

LTE网络优化经典案例-重要1 LTE优化案例分析1.1 覆盖优化案例1.1.1 弱覆盖问题描述：测试车辆延长安街由东向西行驶，终端发起业务占用京西大厦1小区（PCI =132）进行业务，测试车辆继续向东行驶，行驶至柳林路口RSRP值降至-90dBm以下，出现弱覆盖区域。

问题分析：观察该路段RSRP值分布发现，柳林路口路段RSRP值分布较差，均值在-90dBm 以下，主要由京西大厦1小区（PCI =132）覆盖。

观察京西大厦距离该路段约200米，理论上可以对柳林路口进行有效覆盖。

通过实地观察京西大厦站点天馈系统发现，京西大厦1小区天线方位角为120度，主要覆盖调整结果：西城三里河一区站下仅有该站内小区信号，并且SINR提升到15以上，无线环境有明显提升。

1.1.2 重叠覆盖问题描述：测试车辆延长安街由西向东行驶，终端占用中华人民共和国科技部2小区（PC=211）进行业务，随后切换至海淀京西大厦1（PC=133）小区，业务正常保持。

车辆继续向东行驶，终端又回切至中华人民共和国科技部2小区（PC=211）发生掉话。

问题分析：观察该路段切换过程，终端由中华人民共和国科技部2小区（PC=211）正常切换至海淀京西大厦2小区后又出现回切情况导致掉话。

两小区RSRP值相近，相差3dBm 以内，造成该路段为无主覆盖路段，发生频繁切换最终导致掉话。

调整建议：针对该路段无主覆盖问题，建议调整京西大厦2小区功率由原15降低为5，使其不会对长安街路段实行有效覆盖。

调整结果：调整后，SINR值有明显改善，保持在20左右，多次测试该路段不会出现频繁切换情况，避免掉话等异常事件发生。

1.2 切换优化案例1.2.1 邻区漏配问题描述：测试车辆延长安街由东向西行驶，终端占用中华人民共和国科技部2（PCI=211）小区进行业务，车辆继续向西行驶，终端开始频繁上发测量报告，并没有网络侧下发的切换命令，导致UE掉话，终端掉话后重选至新兴宾馆1小区（PCI=201）。

LTE网络CQI优良比优化提升1 CQI优化概述移动通信中，由于衰减和干扰的存在，信号强度和信号质量决定了有用信号能否被接收终端正确解调，而相对于信号强度，信号质量的决定作用更明显。

在FDD LTE通信系统来中，CQI 来指示LTE网络信道质量，网络通过读取CQI选择调制编码方式（MCS）和传输块大小（TBS），因此CQI的优劣直接影响LTE网络用户的感知速率和满意度；话统CQI反映小区的无线信号质量，通过话统CQI就可以识别出覆盖差小区并进行优化，优化提升CQI是业务指标的基础保障，是LTE网络优化的重要工作。

佛山电信在顺德区的CQI优化中，积极探索和实践，在话务持续增长的情况下保证了CQI 的有效提升，最终达成CQI优良比高于90%的目标。

本文总结CQI相关统计原理和本次实践中应用的问题分析及优化方法，为后续CQI优化提升提供借鉴和支持。

2 CQI原理2.1 CQI定义CQI即信道质量指示（Channel Quality Indicator），它反映了信道的质量状况，由UE 通过对下行导频信号的测量，反馈给eNodeB。

CQI的存在使下行传输形成了一个反馈系统，通过这个反馈系统，eNodeB能调节传输效率至最优。

UE的CQI上报量为一个4bits的值，eNodeB 通过对这个值的读取和处理，来选择调制编码方式（MCS）和传输块大小（TBS）。

实际优化中，运营商一般是通过路测来发现网络中覆盖差小区并进行针对性优化，但是传统路测费时费力，另外路测也仅能测试到路面的覆盖情况，实际现网用户多数分布在室内，所以单纯的路测不能反映小区实际的覆盖状况。

话统CQI可以在一定程度上反映小区的无线信号质量，通过话统CQI可以识别出覆盖和质差小区并进行优化，这样可以大大减少路测的工作量。

2.2 CQI上报模式分类CQI上报模式：分周期CQI上报和非周期CQI上报两种。

周期CQI：如果是固定CQI周期，则CQI上报周期采用固定值。

LTE移动互联网端到端低速率优化案例移动互联网的发展已经进入了5G时代，但在很多地方，4GLTE仍然是主流的移动互联网技术。

然而，在实际应用中，LTE移动互联网在一些特定的场景下仍然存在低速率的问题。

接下来，我将通过一个具体的案例来介绍如何对LTE移动互联网进行端到端低速率优化。

案例描述：假设公司在一个偏远地区建设了一个远程基站，供用户进行4G移动互联网访问。

然而，却发现该地区的用户在连接到该基站后，经常会遇到低速率的问题，导致用户体验下降。

通过初步调查，发现该问题可能由以下几个方面引起：1）覆盖问题；2）无线资源问题；3）核心网问题。

为了解决这一问题，我们需要从这三个方面入手进行优化。

一、覆盖问题优化：1.确认基站覆盖范围和信号强度：通过对基站的优化调参，包括天线方向、倾斜角度和功率等参数的调整，可以优化信号覆盖范围和强度，提升用户的上下行速率。

2.增加基站数量：在偏远地区，由于用户分布比较分散，只依靠一个基站很难完全满足用户的需求。

可以增加基站的数量，提高网络覆盖范围和容量，减少用户之间的干扰，提升用户的移动互联网速率。

二、无线资源问题优化：1.频谱优化：通过频谱的规划和优化，合理分配给不同的业务和用户，减少干扰和碰撞，提高用户的移动互联网速率。

可以通过频谱监测、频谱规划和频率复用等手段实现。

2.尽量避开干扰源：定位和排查干扰源，例如电视台、电台等无线电干扰源，并采取相关干扰抑制技术，减少用户之间的干扰，提高用户的移动互联网速率。

三、核心网问题优化：1.提升核心网的处理能力：核心网的性能往往直接影响到移动互联网速率。

可以通过增加服务器数量、优化数据处理算法和协议栈等手段，提升核心网的处理能力，减少数据的延迟和丢包，提高用户的移动互联网速率。

2.确保网络的质量和稳定性：通过监测和监控核心网的运行状态，及时发现并解决可能出现的故障和问题，确保网络的质量和稳定性，提高用户的移动互联网速率。

除了上述的优化手段，还可以通过指定特定应用的QoS策略，对高优先级的应用进行保护，确保其在网络拥塞时依然能够正常运行。

LTE系统的网络优化方法与案例一、容量优化容量优化旨在提高网络的承载能力，减少拥塞现象，提供更好的用户体验。

1.频谱优化：通过频段重叠排列、载波聚合等技术，充分利用有限的频谱资源，提高网络容量。

例如，中国移动开展了2.6GHz频段的频谱清理工作，将 2.6GHz频段中部分频率划分为可用频段，增加了网络的容量。

2.载频优化：通过合理布局载频，避免相邻小区之间的干扰，提高网络吞吐量。

例如，中国联通通过优化载频，减少LTE小区的相邻小区干扰，提高传输效率。

3.功控优化：通过调整功控参数，使得终端设备发送适当的功率，避免信号过强或过弱，提高网络覆盖和容量。

例如，中国电信通过优化LTE小区功控参数，使得终端设备发送适当的功率，解决了小区内部功率不均衡的问题，提升了网络性能。

二、覆盖优化覆盖优化主要针对LTE网络的覆盖范围和质量进行优化，提供更好的信号覆盖和传输速率。

1.小区规划优化：通过合理规划小区的布局和位置，使得信号覆盖面积最大化，提高网络的覆盖率。

例如，华为公司使用数学模型和仿真工具进行小区规划优化，提供了高质量的LTE网络覆盖。

2.天线优化：通过调整天线的方向、仰角和下倾角等参数，改善信号的覆盖范围和传输质量。

例如，爱立信对南非一个LTE网络进行了天线优化，通过调整天线仰角，解决了城市区域的覆盖问题。

3.信号增强技术：通过引入信号增强技术，如中继站、分布式天线系统等，提高室内和拐角等复杂环境下的信号覆盖和传输速率。

例如，三星公司在加拿大为一个地下商场的LTE网络部署了分布式天线系统，有效提高了网络的覆盖能力和传输速率。

三、干扰优化干扰是影响LTE网络性能的主要因素之一，干扰优化旨在减少不同小区、不同制式、不同频段之间的干扰，提高网络的质量和传输速率。

1.邻区干扰抑制：通过调整邻区频率、功控参数和接入限制等，减少邻区之间的干扰。

例如，诺基亚公司针对德国一些城市的LTE网络，通过优化邻区频率的选择和调整功控参数，成功降低了邻区干扰。
