地电位反击的防护

地电位反击的防护地电位反击是在雷电冲击时，由于地面离开一端发生了电起伏，产生的电能波导致建筑物内的设备受到干扰或损坏。

因此，在保护建筑物和设备不受地电位反击的影响方面，必须采取适当的措施。

以下是关于地电位反击防护的几个方面：1.接地系统设计：接地系统是防止建筑物和设备受到地电位反击的关键因素之一。

接地系统的主要目的是提供低阻抗地路径，以便电流通过进入地中。

对于保护建筑物和设备的接地系统设计应该满足以下要求：（1）低接地电阻：由于接地电阻越低，接地系统对电流导体的电流分配越均匀，所以建筑物和设备受到地电位反击时的影响就越小。

（2）传导能力强：接地系统应该设计成可传导电流和电压冲击的结构。

（3）完整和稳定：接地系统应该设计成完整和稳定，以确保在任何时候都能够起到保护作用。

2.建筑物和设备的保护：建筑物内的电气设备应该设计成耐受雷电冲击的结构，以防止由地电位反击引起的损坏。

对于建筑物内的安全电器设备，应该对电路进行完全隔离，以确保人们的安全。

3.耦合和屏蔽：建筑物内的电气设备应该设计成耦合和屏蔽效果良好的结构，以防止受到地电位反击的干扰。

4.交流电源：建筑物内的交流电源应该设计成过滤器，以过滤掉由地电位反击产生的电磁干扰和噪音。

5.建筑物和设备的保护措施：在建筑物内和设备上安装避雷装置、进行防静电处理等措施，也可以有效地防止地电位反击对建筑物和设备的影响。

总之，对于保护建筑物和设备免受地电位反击影响的防护，应该从接地系统设计、建筑物和设备的保护、耦合和屏蔽、交流电源、建筑物和设备的保护措施等方面进行充分的考虑，以确保建筑物和设备在雷电冲击时能够保持稳定和安全。

地电位反击的防护地电位反击是指由于地电流通过地电阻、接地导体的等效电阻或电磁场的作用，导致接地点电位升高，从而对人身安全、设备正常运行等产生危害的现象。

地电位反击对人体有感知感觉，甚至能引发身体不适或筋骨痛等，并对设备、通信线路等产生干扰和损坏。

因此，对地电位反击的防护十分重要。

地电位反击的防护主要包括以下几个方面：1. 地电位反击的形成机理与特点2. 地电位防护的综合措施3. 地电位防护的具体技术手段4. 地电位防护的工程实施5. 地电位防护的检测和监控一、地电位反击的形成机理与特点地电位反击的形成机理主要是由于接地点附近大电流的通过，使得接地点附近的地电阻或地电磁场发生了变化。

这种变化导致了接地点电位的升高，产生地电位反击。

地电位反击的特点主要有以下几个方面：1. 地电位反击具有肉眼可见的特点，即接地点附近的土壤或建筑物表面会出现明显的破坏、烧焦等现象。

2. 地电位反击的危害范围相对较小，大多在几十米甚至几百米的范围内产生。

3. 地电位反击对设备和通信线路的干扰和损坏较为严重，甚至可以使其无法正常工作。

4. 地电位反击对人身安全的威胁较大，可能引发电击事故，导致人员受伤甚至死亡。

二、地电位防护的综合措施为了有效防止地电位反击对人体和设备造成危害，需要采取一系列综合措施进行防护。

这些措施包括：1. 地电位防护系统的规划和设计。

根据实际情况和需要，制定合理的防护方案，包括地电位测量、接地系统的设计、电源系统的设计等。

2. 地电位测量和监控。

定期对接地点的地电位进行测量和监控，及时发现地电位的变化并采取相应的措施。

3. 接地系统的优化设计。

通过改善接地系统的结构和材料，降低接地电阻，减少地电位反击的产生。

4. 地电位调节装置的安装。

可根据地电位的变化情况，通过安装地电位调节装置来调节接地点附近的地电位，保持在安全范围内。

5. 地电位反击的警示标识。

在接地点附近设置合适的警示标识，提醒人们注意地电位反击的危险，采取相应的防护措施。

地电位反击原理嘿，朋友们！今天咱来聊聊地电位反击原理。

这玩意儿啊，就像是一场奇妙的电学魔术！你想想看，电就像个调皮的小精灵，在各种线路和设备里跑来跑去。

而地电位呢，就像是小精灵玩耍的场地。

正常情况下，它们都乖乖地在自己的地盘活动。

但有时候啊，事情可没那么简单！比如说，雷电这个捣蛋鬼来了，它噼里啪啦一阵乱搞，瞬间就把电场搅得乱七八糟。

这时候，地电位可就不淡定了，它会发生变化，变得跟平常不一样啦！就好像你原本在家里舒舒服服地待着，突然来了个大怪兽，把你家搅得一团糟，你能不着急吗？这地电位也是一样啊，它一着急，就可能搞出些乱子来。

比如说，它可能会让电流不走寻常路，本来该顺着线路跑的，结果呢，它偏要找个别的地方乱窜。

这一乱窜，可就容易出问题啦！设备可能会被损坏，就像一个人好好地走在路上，突然被石头绊了一跤，那得多倒霉呀！而且哦，这地电位反击还特别狡猾！它有时候悄悄地就来了，等你发现的时候，已经来不及啦！这就像小偷趁着你不注意，偷偷溜进你家，等你反应过来，东西都被偷光啦！那怎么对付这个狡猾的家伙呢？这就需要我们多留个心眼啦！就像我们出门要锁好门一样，对电学设备也要做好防护措施呀。

比如说，安装好避雷针、接地线这些东西，就像是给小精灵们搭了个安全的游乐场，让它们能好好地玩耍，而不会乱跑乱撞。

咱再打个比方，地电位反击就像是一场电学的战争，我们得时刻准备着，不能让敌人有机可乘。

我们要给我们的设备穿上坚固的“铠甲”，让它们能抵御敌人的攻击。

还有啊，我们平时也要多注意观察，看看有没有什么异常情况。

这就像我们每天都要看看家里有没有什么不对劲的地方一样，一旦发现问题，就得赶紧解决呀！总之呢，地电位反击原理虽然听起来有点复杂，但只要我们认真去了解它，掌握好应对的方法，就不用怕它啦！我们要像勇敢的战士一样，和这个电学的小怪兽战斗到底，保护我们的设备和生活不受影响。

大家说是不是呀？让我们一起加油，战胜地电位反击这个小调皮吧！。

地电位反击的防护范文近年来，地电位反击问题逐渐受到人们的关注。

地电位是指地下或地表电流通过大地产生的电势差，当地下电流与地表电势差之间存在较大的差异时，就会产生地电位反击现象。

地电位反击对于人体健康和电力设备的正常运行都造成了严重威胁，因此我们需要采取一系列的防护措施来减少地电位反击的风险。

首先，建立可靠的接地系统是防护地电位反击的基础。

接地系统能够将地下或地表的电流引导到土壤中分散，从而降低地电位的产生。

在建立接地系统时，我们应该选择合适的接地电阻，一般来说，接地电阻的阻值应该足够小，以确保电流能够顺利通过，同时又不能过小，以免引起危险。

此外，接地系统的良好维护也至关重要，定期检查和清理接地设备，修复接地线路的损坏，确保接地系统的正常运行。

其次，合理规划地下管线布设也是减少地电位反击的重要措施。

在进行地下管线布设时，我们应该避免将高压电缆与其他管线交叉或并行布设，以免产生电位差，增加地电位反击的风险。

此外，对于高压电缆而言，我们还应该加强绝缘措施，确保电缆与地下管线之间的隔离，从而降低地电位反击的概率。

另外，选用符合标准的电气设备也是防护地电位反击的重要环节。

选择符合标准的电气设备可以确保其具有较好的耐电压能力和绝缘性能，从而降低地电位反击对电力设备的威胁。

在选用电气设备时，我们应该根据实际需要选择合适的额定电压和绝缘等级，确保设备能够在地电位变化较大的情况下正常运行。

总之，为了减少地电位反击的风险，我们需要采取一系列的防护措施。

建立可靠的接地系统、合理规划地下管线布设和选用符合标准的电气设备都是重要的环节。

我们应该注重接地系统的建设和维护，避免电流与地表电势差之间的差异过大；合理规划地下管线布设，避免高压电缆与其他管线交叉或并行布设；选用符合标准的电气设备，确保其具有较好的耐压能力和绝缘性能。

只有综合考虑这些方面，才能够有效地减少地电位反击的风险，确保人身和设备的安全。

地电位反击的机理及继电保护产品的防雷设计赵喜军;邹伟华;王小进【摘要】本文介绍了雷电冲击电压的产生机理,接地装置电压的反击类型,地电位反击的防护,介绍了角见的防护器件及继电保护产品的防雷设计,防止地电位反击造成损坏.【期刊名称】《船电技术》【年(卷),期】2010(030)003【总页数】3页(P60-62)【关键词】雷电冲击电压;地电位升高;地电位反击;防雷设计【作者】赵喜军;邹伟华;王小进【作者单位】中国船舶重工集团公司七一二研究所,武汉,430064;中国船舶重工集团公司七一二研究所,武汉,430064;中国船舶重工集团公司七一二研究所,武汉,430064【正文语种】中文【中图分类】TM771 引言继电保护产品防雷设计的主要目标是浪涌电压抑制和雷电电磁辐射干扰的防护。

浪涌电压主要有两种破坏形式：一是沿（各种）线路侵入电子设备；二是地电位升高和地电位不均，进而由地电位不均形成地电位反击。

本文着重介绍和分析在雷击发生时接地装置的电位升高的成因及其带来的电压反击的机理以及对地电位反击的防护。

2 雷电冲击电压的产生机理在雷击发生前，接闪器、引下线和整个接地装置都处于与大地相同的零电位，这时在它们之间不存在电压分布不均的问题。

而在接闪后，当雷电流流过引下线和整个接地装置的时候，由于雷电流是一个频率很高的脉冲电流波，由它产生的雷电过电压也是一个高频脉动电压波，因为分布参数的影响，雷电流在接地装置各部分造成的电压降是不相等的，于是在接地装置各部分之间就存在电压分布不均，从而产生雷电冲击电压。

3 雷电冲击下接地装置电压的反击类型3.1 雷电冲击下地电位（压）升高的机理研究雷电冲击电位（压）升高之前应明确了解远处接地装置和本地接地装置两者的区别，即“远地”与“本地”的区别。

在没有雷电活动的时候，两个地的电位都一样，都处于零电位，没有电位差。

而当“本地”接地装置泄放雷电流时它们的区别就显现出来了。

雷电流会在“本地”接地装置上产生电压降。

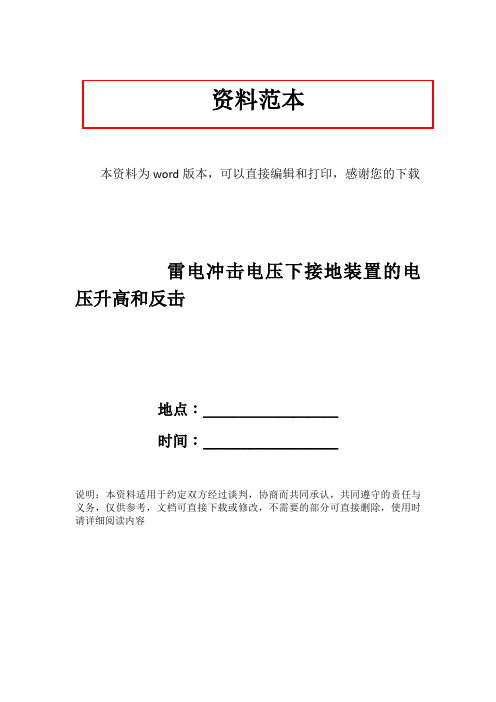

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载雷电冲击电压下接地装置的电压升高和反击地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容雷电冲击电压下接地装置的电压升高和反击昆明昆雷电力科学研究所梅忠恕摘要：当接地装置泄放雷电流时，在其上将产生瞬间电位升高。

联接在接地装置上的设备的电位与接地装置的电位同时升高。

从外界引入设备的各种传输线，如电源线、通信线以及数据采集和控制线等将受到接地装置升高电位的反击。

对电位反击的防护是防雷的主要任务之一。

关键词：雷电冲击电压地电位升高地电位反击1．前言防雷的主要任务有三：直击雷防护、二次雷防护和雷电电磁辐射干扰的防护。

二次雷又主要包括沿（各种）线路侵入室内的感应雷（俗称浪涌电压）和从接地装置产生的地电位升高和地电位不均两个方面，后者又形成地电位反击。

从防雷论坛反馈的信息，不少人对接地装置的地电位升高和反击的机理感到疑惑不解。

本文着重介绍和分析了在雷击发生时接地装置的电位升高及其带来的电压反击。

2．雷电冲击电压的产生及量值的估计2.1雷电冲击电压的产生机理在雷击发生前，接闪器、引下线和整个接地装置都处于与大地相同的零电位，这时在它们之间没有电压分布不均的问题，在接地装置与联接在它上面的设备之间也不存在电位反击。

而在接闪后，当雷电流流过引下线和整个接地装置的时候，雷电流在接地装置各部分造成的电压降是不相等的，于是在接地装置各部分之间就存在电压分布不均，而在接地装置与接在其上的设备之间就有电位反击（或电压反击）的问题。

雷电流的频率较高，无论它在导线或在空气放电通道中流过时都不能简单地看成一个纯电路的问题。

一般的电路是以集中参数形式存在的电阻、电感和电容组成的电路。

而对于一个较高频率的雷电流，与之相关联的更主要的是以分布参数存在的电感和电容以及由它们组成的波阻抗。

地电位反击的防护
地电位反击是指当电力系统发生过电压或过电流故障时，由于地线接地电阻的存在，电流会通过地线回到地面，同时导致地电位产生变化。

这个变化可能对人身安全和设备正常运行造成威胁。

为了保护人员安全和电气设备，我们需要采取一系列防护措施来抑制地电位反击。

下面将介绍一些常见的防护方法。

首先，建立良好的接地系统是最基本的防护措施之一。

一个低电阻的接地系统能使地电位降低到安全范围内，减少对人体的伤害和设备的损害。

在接地系统的设计中，需要合理布置接地电极，选择合适的接地材料，并确保接地电阻符合要求。

其次，采用绝缘电缆也是重要的防护手段之一。

绝缘电缆能够有效地隔离电力系统中的地电位变化，保护电气设备免受损害。

在选择绝缘电缆时，需要考虑其绝缘性能和耐压能力，并按照电力系统的需求进行正确的选型和安装。

另外，采用可靠的过电压保护装置也是必不可少的防护措施。

过电压保护装置能够及时监测和限制电力系统中的过电压，防止其通过地线产生地电位反击。

在选择过电压保护装置时，需要考虑其响应速度、耐电压能力和可靠性，并按照实际情况进行正确的安装和维护。

总之，地电位反击的防护是电力系统安全运行的重要环节。

通过建立良好的接地系统，采用绝缘电缆和安装可靠的过电压保护装置，能够有效减少地电位反击的危害，保护人员安全和电气设备的正常运行。

在实际应用中，还需要根据具体情况进行综合考虑，确保防护措施的有效性和可靠性。

只有通过科学的防护措施，我们才能有效地抑制地电位反击，保障电力系统的安全稳定运行。

第 1 页共 1 页。

隔离式防雷技术，一种区别与传统泄放式防雷的技术，由电源隔离抑制器、接地 隔离抑制器、泄放单元和接地体组成，主要特点是超低残压，超低残流，有效抑 制雷击引起的地电位反击。

1.1工作原理：隔离式防雷技术，指在电子信息系统中，避免雷电入侵所采用的一种包含电源隔离、接地隔离、泄放单元和接地体的防护系统，其本质是通 过隔离抑制器，降低进入电子电气设备系统的雷电冲击强度，同时通过泄放 单元和接地体将雷电能量对地泄放，实现超低残压、超级残流达到电子电气 设备防雷保护效果。

1.2系统组成：隔离式雷电防护系统主要包含4个部分，分别是：电源隔离抑制器、接地隔离抑制器、泄放单元和接地体，系统原理如图1示。

图1隔离是防雷系统工作原理隔离抑制器 Isolation suppressor device指对雷电产生高阻抗，抑制雷电能量进入基站被保护设备的一种装置，隔离 抑制器主要包括电源隔离抑制器和接地隔离抑制器。

电源隔离抑制器 Isolation suppressor devices for power指一种串联在供电（交流或直流）线路中，对线路上的雷电产生高阻抗，抑 制雷电能量向基站设备传播的一种装置。

接地隔离抑制器 Isolation suppressor devices for earthing指一种串接在基站总接地排之前，分别隔离防雷接地与其他接地（包括工作 接地、保护接地），抑制雷电能量向基站设备传播的一种装置。

泄放单元 Discharge unit指一种并联在供电线路中，提供雷电能量泄放通道的一种装置，至少包含一 种防雷元件。

1.3主要参数1) 冲击残压水平 Discharge residual voltage ，U res外部防雷系统内部防雷系统当最大放电电流（I max）冲击防护装置时，在装置输出端的雷电压峰值。

2）隔离残流水平 Isolated residual flow，Ires当最大放电电流（I max）冲击防护装置时，进入负载的雷电流峰值。

地电位反击的防护模版一、地电位反击的基本概念和危害地电位反击是指电力系统中由于短路、接地故障等原因，导致系统中存在高压区域，当系统恢复正常供电后，这些高压区域会形成地电位，并对设备和人员造成伤害甚至危及生命。

地电位反击的危害主要包括电击、高温和弧光等。

二、地电位反击的原因和形成机制1. 短路故障：电力系统中的短路故障是地电位反击的主要原因之一。

当系统发生短路故障时，电流通过接地线路流向地面，形成地电位。

2. 接地故障：电力设备的接地电阻过大或接地电势不均匀等因素会导致接地故障，进而形成地电位反击。

3. 输电线路地电位传播：由于输电线路针对不同场景设计，存在地电位传播的问题，当输电线路发生故障时，地电位也会反击到其他区域。

三、地电位反击的评估和分级为了有效防护地电位反击，需要对其进行评估和分级，以确定相应的防护措施。

1. 评估指标：评估地电位反击的主要指标包括地电位反击的大小、持续时间以及可能对设备和人员造成的伤害程度。

2. 分级标准：根据地电位反击的评估结果，将其分为不同等级，分别确定相应的防护措施。

四、地电位反击的防护措施1. 漏电保护装置通过安装漏电保护装置，可以有效地监测电流漏向地面的情况，一旦检测到漏电情况，迅速切断电源，防止地电位反击的发生。

2. 设备接地为了降低接地电阻，防止地电位反击，需要对电力设备进行良好的接地设计和接地布置，确保接地电势均匀和接地电阻达到标准要求。

3. 绝缘保护在电力设备和输电线路中加装绝缘材料，可以有效地隔离电力系统与地面的直接接触，防止地电位反击的发生。

4. 泄漏电势平衡通过引入泄漏电势平衡装置，可以使电力系统与地面的电势平衡，减少地电位反击的发生。

5. 防护接地网对于电力系统中的重要设备和敏感区域，可以建立防护接地网，将地电位导入接地网，以减少对设备和人员的影响。

五、地电位反击的应急预案为了及时处理地电位反击事故，保护设备和人员的安全，需要制定和执行应急预案，包括以下方面：1. 应急演练：定期组织地电位反击事故的应急演练，提升工作人员的应急处置能力和反应速度。

地电位反击的防护范本地电位反击是指在雷击或电力系统异常工作等情况下，地电位突然升高，对人和设备造成伤害的现象。

为了保护人员和设备的安全，需要采取一系列措施来防护地电位反击。

下面是一个____字的地电位反击防护范本。

第一章引言1.1 研究背景在雷击或电力系统异常工作等情况下，地电位反击可能会对人和设备造成伤害。

因此，对地电位反击的防护措施进行研究，对保障人员和设备的安全具有重要意义。

1.2 研究目的本范本的主要目的是提供一套完整的地电位反击防护方案，为相关工作人员提供参考，从而保护人员和设备的安全。

第二章地电位反击的原理和特点2.1 地电位反击的原理地电位反击是指在雷击或电力系统异常工作等情况下，地电位突然升高，对人和设备造成伤害。

其原理是由于雷击或电力系统异常工作产生的电流通过接地系统，导致接地系统的电势升高，从而产生地电位反击。

2.2 地电位反击的特点地电位反击具有以下特点：1) 瞬时性：地电位反击的持续时间很短，通常为数十微秒至数百微秒。

2) 高电压：地电位反击的电压可达数千伏至数百万伏。

3) 危险性：地电位反击对人和设备具有一定的危险性，可能导致电击伤害或设备故障。

第三章地电位反击防护的基本原则3.1 安全第一原则地电位反击防护的基本原则是安全第一，即以保护人员和设备的安全为首要目标。

3.2 综合防护原则地电位反击防护需要从物理隔离、接地系统优化、电气设备保护等多个方面进行综合防护。

第四章地电位反击防护的具体措施4.1 接地系统的设计接地系统是地电位反击防护的重要组成部分，其设计应遵循以下原则：1) 设计合理：接地系统应根据具体工程条件和需求进行设计，确保接地电阻低、接地电势稳定。

2) 接地极的选择：根据地质条件和工程要求，选择合适的接地极材料和数量，以降低接地电阻。

3) 地下网格的布置：布置合理的地下网格可以提高接地效果，降低接地电阻。

4.2 电气设备的保护电气设备的保护是地电位反击防护的重要环节，包括以下方面：1) 安全接地：电气设备应采用可靠的安全接地措施，确保设备表面电位低于人体触电危险值。
