地电位作业的基本原理

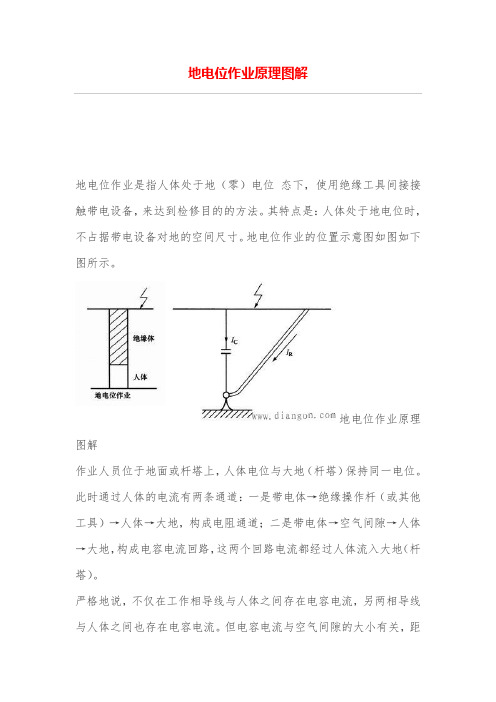

地电位作业原理图解
地电位作业是指人体处于地（零）电位态下，使用绝缘工具间接接触带电设备，来达到检修目的的方法。

其特点是：人体处于地电位时，不占据带电设备对地的空间尺寸。

地电位作业的位置示意图如图如下图所示。

地电位作业原理图解
作业人员位于地面或杆塔上，人体电位与大地（杆塔）保持同一电位。

此时通过人体的电流有两条通道：一是带电体→绝缘操作杆（或其他工具）→人体→大地，构成电阻通道；二是带电体→空气间隙→人体→大地，构成电容电流回路，这两个回路电流都经过人体流入大地（杆塔）。

严格地说，不仅在工作相导线与人体之间存在电容电流，另两相导线与人体之间也存在电容电流。

但电容电流与空气间隙的大小有关，距
离越远，电容电流越小，所以在分析中可以忽略另两相导线的作用，或者把电容电流作为一个等效的参数来考虑。

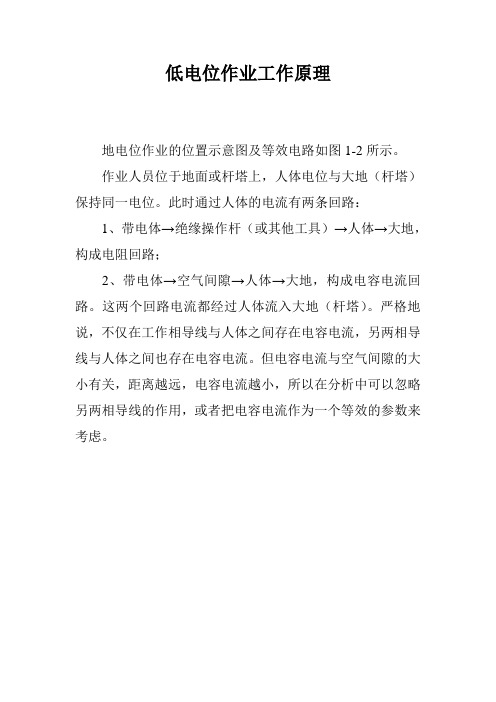

低电位作业工作原理
地电位作业的位置示意图及等效电路如图1-2所示。

作业人员位于地面或杆塔上，人体电位与大地（杆塔）保持同一电位。

此时通过人体的电流有两条回路：
1、带电体→绝缘操作杆（或其他工具）→人体→大地，构成电阻回路；
2、带电体→空气间隙→人体→大地，构成电容电流回路。

这两个回路电流都经过人体流入大地（杆塔）。

严格地说，不仅在工作相导线与人体之间存在电容电流，另两相导线与人体之间也存在电容电流。

但电容电流与空气间隙的大小有关，距离越远，电容电流越小，所以在分析中可以忽略另两相导线的作用，或者把电容电流作为一个等效的参数来考虑。

高压带电作业基本知识第一章带电作业基本知识第一节名词解释一、电工与电气知识1、导体在一定条件下，物质内部如果有大量的自由电子，能良好地传导电流，则该物质被称为导体。

2、绝缘体在一定条件下，物质内部如果没有自由电子，不能（或几乎不能）传导电流，则该物质被称为绝缘体。

3、电晕当带电体表面电场大得足以使空气发生游离和局部放电，称之为电晕。

4、火花放电对气体或液体介质而言，在外加电压的作用下不发生破坏性放电，放电时表现出火花样的形状，这种现象称为火花放电。

5、局部放电指对电气设备的绝缘中部分被击穿的电气放电现象，这种放电可以发生在导体附近，也可以发生在其他部位。

6、绝缘电阻不同的绝缘材料放在两个电极之间，在相同电压作用下，流过的泄漏电流也不同，反映出绝缘材料有不同的电阻，此电阻称为绝缘电阻。

7、绝缘强度绝缘材料或绝缘结构在电压的作用下，能耐受而不被击穿的最高电场强度，称为绝缘材料或绝缘结构的绝缘强度。

8、电容器被介质分开的任意形状的两个导体的组合，都可以看作为电容器。

9、磁场磁铁周围或运动着的电荷周围存在着一种能传递磁场力作用的特殊物质，叫磁场。

10、泄漏电流泄漏电流是外加电压作用下流经绝缘体及表面的电阻电流。

带电作业中遇到的泄漏电流，主要指沿绝缘工具表面流过的电流。

它是由外来杂质（水分、酸及其它）的离子或绝缘介质本身的离子移动所引起的。

实验证明，泄漏电流的大小随空气相对湿度和绝对湿度的增加而增大，同时，也与绝缘工具表面状态（即是否容易集结水珠）有关。

当绝缘工具表面绝缘电阻下降，泄漏电流增加达到一定数值时，便在绝缘工具表面出现起始电晕放电，最后导致闪络击穿，造成事故。

即使泄漏电流未达到起始电晕放电数值而增大到一定数值时，也会使操作人员有麻电感觉，这对安全极为不利的。

11、沿面放电电气设备的带电部分总要用固体绝缘材料来支撑或悬挂，很多情况是处于空气之中，如输电线路的针式或悬式绝缘子，隔离开关的支柱绝缘子、变压器套管等。

地线工作原理
地线工作原理是指通过将导体与地面相连，使电路产生有效的接地连接，保证电流在电路中的正常闭合和传输。

地线工作原理的基本原理是由于地球本身具有丰富的自由电子，使得地球成为电力系统中的一个巨大的导体。

当电路中的导线通过地线与地面相连时，电流会通过地面形成闭合回路，从而实现对电流的传输和分配。

具体来说，地线工作的原理可以分为以下几个方面：
1. 电位平衡：地线连接使得电路与地面形成了一个近乎无穷大的导体，使得电路和地面之间的电势保持平衡。

通过地线连接，可以消除电路中的感应电势，确保电路中各点的电位相等，从而保证电流的正常传输。

2. 防静电干扰：地线可以有效地消除静电干扰。

当电路中出现静电时，地线连接可以将静电通过导体传输到地面，防止静电对电路的干扰和损害。

3. 短路保护：地线工作原理还包括短路保护。

当电路发生短路时，地线可以提供一个低阻抗的回路，迅速将短路电流引导到地面，避免电路和设备的损坏。

总之，地线工作原理的核心是通过将电路与地面连接，实现电路中电流的正常传输和分配，同时保护电路免受外界干扰和损
害。

这是电力系统中必不可少的一个重要环节，确保电力的安全和可靠使用。

地线的工作原理引言概述：地线是电力系统中非常重要的一部份，它在保障人身安全和设备正常运行方面起着至关重要的作用。

本文将详细介绍地线的工作原理，包括其作用、结构和工作机制。

一、地线的作用1.1 安全保护作用地线能够将电力系统中的故障电流引入地下，防止电流通过人体造成触电危（wei）险。

当电力系统发生漏电或者短路等故障时，地线能够迅速将电流引入地下，保护人身安全。

1.2 防止设备损坏地线能够将电力系统中的故障电流引导到地下，避免电流通过设备造成损坏。

在电力系统中，地线起到了保护设备的作用，防止设备受到过电流的伤害。

1.3 保障电力系统的正常运行地线能够提供电力系统的电气连接，确保电力系统的正常运行。

地线作为电力系统的一部份，能够提供电流的回路，保证电力系统的稳定供电。

二、地线的结构2.1 接地体地线的主要组成部份是接地体，它通常由导电材料制成，如铜杆、铜板等。

接地体通过埋入地下，与地壤形成良好的接触，以实现电流的引导和分散。

2.2 接地线接地线是将接地体与电力设备连接起来的导线，通常采用铜线或者铝线制成。

接地线能够将电流从设备引导到接地体，起到保护设备和人身安全的作用。

2.3 接地装置接地装置是连接接地体和接地线的设备，通常包括接地夹、接地线夹等。

接地装置能够确保接地体和接地线之间的良好接触，提高地线的导电性能。

三、地线的工作机制3.1 接地原理地线的工作原理基于电流的最短路径原则。

当电力系统发生故障时，故障电流会通过最短路径流向地下，而地线提供了这个最短路径，将电流引导到地壤中。

3.2 接地电阻地线的工作机制还与接地电阻有关。

接地电阻是指接地体与地壤之间的电阻，它决定了电流通过地线的能力。

接地电阻越小，地线的导电性能越好，对人身安全和设备保护越有利。

3.3 地网系统地网系统是指由多个接地体组成的网络，它能够提供更好的接地效果。

通过合理布置地网系统，可以降低接地电阻，提高地线的导电性能，进一步保障电力系统的安全运行。

地电位作业法地电位作业法是一种用于地下电极电位测量的方法。

它是通过将电极插入地下，测量地下电势差的变化来研究地下电场分布和地下介质性质的一种有效手段。

地电位作业法主要用于地质勘探、工程勘察和环境监测等领域。

地电位作业法的原理是利用地下介质中的电阻差异造成的地下电势差来揭示地下构造和地下水的分布情况。

在地电位测量中，通常会选择一个参比电极和一个工作电极，通过测量这两个电极之间的电位差来推断地下电场的分布情况。

在地电位测量中，首先确定测量区域的范围，并选择适当的测量点布设工作电极和参比电极。

工作电极通常是一个金属杆或电极网，插入到地下一定深度，而参比电极则通常是一根长钉或金属板，固定在地面上。

测量时，将地下电极与参比电极连接到电位计上，测量两者之间的电位差。

地电位测量的结果可以通过制作地电位剖面图来展示，这样可以直观地反映地下电场的分布情况。

在地电位剖面图上，通常会标注出测量点的位置，并使用等值线或彩色渐变来表示地下电势的变化。

地电位作业法在地质勘探中有着广泛的应用。

通过地电位测量，可以探测地下的断层、褶皱、岩性变化等地质构造信息。

在工程勘察中，地电位作业法可以用于寻找地下水、判断地下水位的变化以及评估地下水资源的分布状况。

此外，地电位作业法还可以用于环境监测，例如监测地下储罐泄漏、土壤污染等。

然而，地电位作业法也存在一些限制和注意事项。

首先，地电位测量结果受到地下介质的影响较大，不同的地质条件会导致不同的测量结果，因此需要结合地质背景进行解释。

其次，地电位测量需要在地面上布设参比电极，因此在复杂的地形条件下，如山区或建筑物密集区域，可能会受到人为干扰。

此外，地电位测量还需要考虑地下电磁干扰和测量仪器的精度等因素。

地电位作业法是一种有效的地下电势测量方法，可以用于地质勘探、工程勘察和环境监测等领域。

通过测量地下电势差的变化，可以揭示地下构造和地下水的分布情况，为科学研究和工程决策提供重要依据。

然而，在实际应用中，需要考虑地下介质的影响以及其他因素的干扰，以保证测量结果的准确性和可靠性。

地线的工作原理地线是指用于保护电气设备和人员安全的一种导电连接。

它通常由金属材料制成，用于将电气设备的金属外壳或构件与地面之间建立良好的导电连接。

地线的工作原理主要包括以下几个方面：1. 电流回路：地线通过与地面建立导电连接，形成一个低阻抗的电流回路。

当电气设备发生漏电或故障时，电流会通过地线迅速流入地面，从而避免电流通过人体或其他不应通电的部分，起到保护作用。

2. 接地电位：地线连接到地面后，与地面形成了一个接地电位。

接地电位是指地线与地面之间的电势差，通常为零。

当电气设备与地线连接后，其金属外壳或构件的电位也会与地线接地电位相等，从而保证设备的安全运行。

3. 等电位连接：地线连接到电气设备的金属外壳或构件上，使其与地线形成等电位连接。

当设备发生故障时，如金属外壳接触到带电部分，地线能够迅速将电流引导到地面，避免电流通过人体或其他不应通电的部分，减少触电风险。

4. 防止静电积聚：地线还可以用于防止静电的积聚。

静电是指物体表面带有静电荷的现象，当静电荷积聚到一定程度时，可能引发火花放电，造成火灾或爆炸。

通过将设备的金属外壳或构件与地线连接，可以将静电荷迅速释放到地面，避免静电积聚导致的安全隐患。

5. 故障检测：地线还可以用于故障检测。

在电气系统中，通过监测地线上的电流大小和方向，可以判断设备是否存在漏电或其他故障。

当地线上的电流超过设定阈值或方向异常时，可以及时发出警报或采取措施进行修复，保障设备的正常运行。

总结起来，地线的工作原理是通过与地面建立导电连接，形成低阻抗的电流回路，使电气设备的金属外壳或构件与地线形成等电位连接，从而保护设备和人员的安全。

地线还可以防止静电积聚和用于故障检测，提高电气系统的可靠性和安全性。

地电位梯度法
地电位梯度法是一种地质勘探方法，通过测量地面上的电位变化来了解地下的岩层结构和地下水的情况。

这种方法利用了地下岩层导电性和地下水的电性差异，通过测量地面上的电位变化来推断地下岩层结构和地下水的情况。

地电位梯度法的原理是利用地下岩层的电性差异和地下水的存在对地面上的电位产生影响。

当地下存在导电性差异的岩层或者地下水时，会导致地面上的电位发生变化。

通过在地面上布设电极，可以测量这些电位变化，从而推断地下岩层结构和地下水的情况。

地电位梯度法在地质勘探中具有重要的应用价值。

首先，它可以用来勘探地下水资源。

地下水含有溶解的矿物质和离子，因此具有一定的电性，通过地电位梯度法可以推断地下水的存在和分布情况，为地下水资源的开发和管理提供重要的数据支持。

其次，地电位梯度法可以用来勘探矿产资源。

地下的矿层通常具有较高的电导率，通过地电位梯度法可以推断地下矿层的存在和分布情况，为矿产资源的勘探和开发提供重要的信息。

此外，地电位梯度法还可以用来
勘探地下岩层结构，例如地下岩层的断裂带和构造变形等情况，为地质灾害防治和地质工程设计提供重要的参考依据。

总之，地电位梯度法是一种重要的地质勘探方法，通过测量地面上的电位变化来推断地下岩层结构和地下水的情况。

它在地下水资源勘探、矿产资源勘探和地质灾害防治等方面具有重要的应用价值，为地质勘探和地质工程提供了重要的技术手段。

地电位作业注意事项
1 带电作业必须在良好天气中进行
流过人体的电流主要取决于空间电容产生电容电流，而绝缘工具产生的泄漏电流很小。

当在潮湿天气中进行清扫作业时，带电导体对人体之间的空间电容将增大，容抗值减小，则会使流过人体的电容电流增大。

因此，应在晴朗天气时进行地电位带电作业。

2 保持绝缘工具良好的绝缘状态
在正常情况下，由绝缘工具产生的流过人体的泄漏电流IR相对较小。

但是，如果绝缘工具表面脏污了，特别是含有盐份的污秽物，又在潮湿的条件下使用，绝缘工具的绝缘电阻将降低很多，使流过人体的泄漏电流IR增大，严重时可能产生绝缘工具沿面放电现象，将会构成对人体安全的威胁。

因此，应注意绝缘工具表面的干燥、清洁。

操作时要保持其绝缘有效长度，使用时要保持表面干燥洁净，运输和贮藏时要注意妥善保管和防止受潮。

等电位作业一、等电位作业基本原理及适用范围根据电工原理，电场中的两点，如果没有电位差，则两点间不会有电流。

等电位作业就是利用这个原理，使带电作业人员各部位的电位与带电体的电位始终相等，两者之间不存在电位差。

因此，没有电流流过作业人员的身体，从而保证作业人员的人身安全。

由于63（66）kV 及以上电压等级电力线路和电气设备的相间及相与地之间的净空距离较大，所以，等电位作业一般适应于63（66）kV 及以上电压等级的电力线路和电气设备。

而35kV 及以下线路和设备的相间、相与地（相与杆塔构架、相与设备外壳）之间的净空距离较小，加之人体着装屏蔽服后在设备上工作占有一定空间，使上述净空距离更小。

所以，35kV 及以下线路和电气设备不适于等电位作业。

若须在35kV及以下电压等级采用等电位作业，应采取可靠的绝缘隔离措施，在措施可靠的条件下才能进行等电位作业。

二、屏蔽服及使用在实际作业中，并不能简单地按等电位原理进行作业，还必须解决许多实际问题，如人体进入强电场接近带电体时，带电体对人体放电，人体在强电场中身体各部位产生电位差等。

人体虽具有电阻，但电阻值很小，与带电作业所用绝缘梯或空气的绝缘电阻相比，则微不足道，可以忽略而看成导体。

当作业人员沿着绝缘梯上攀去接触带电体进行等电位作业时，随着人体与带电体的逐步接近，人体对地电位也逐渐增高，人体与带电体间的电位则逐渐减小。

根据静电感应原理，人体上的电荷将重新分布，即接近高压带电体的一端呈异性电荷。

当离高压带电体很近时，感应场强很大，足以使空气电离击穿，于是带电体对人体开始放电。

随着人体继续接近带电体，放电将加剧，并产生蓝色弧光和“噼啪” 放电声，当作业人员用手紧握带电体时，电荷中和放电结束，感应电荷完全消失。

此时，人体与带电体等电位，人体电位处于稳定状态。

但是，人体与地及人体与相邻相导体之间存在电容，因此仍有电容电流流过人体，但此电流很小，人体一般无感觉。

另外，当人体处在高压电场中时，虽然人体对地是绝缘的，但由于存在人体等效电容效应，使得人体各部位并未完全处于等电位状态，各部分之间电位差并不相同。
