地电位、地环路及其安全隐患

地面电工安全隐患排查是保障电力工作安全的重要环节，对于发现、纠正和预防各类电气隐患具有至关重要的作用。

本文将就地面电工安全隐患排查进行详细探讨，以提高电工工作的安全性。

1. 环境隐患在进行地面电工安全隐患排查时，首先需要考虑的是工作环境的安全状况。

例如，工作场所是否存在明火、易燃物品等，是否有安全疏散通道、灭火器等安全设施。

在排查中，我们要注意检查是否存在堆放过多的杂物，是否有过度拥挤的人流，以及地面上是否有斜坡、坑洼等容易造成跌倒的隐患。

2. 电气设备隐患电气设备是地面电工作业的核心内容，因此排查电气设备隐患是十分重要的。

具体包括检查电气设备的接头、接线盒等是否完好，是否有损坏、老化或松动的情况。

同时还需要检查电线电缆的绝缘情况，是否存在破裂、磨损或裸露的情况。

此外，还需注意排查电气设备周围的湿度、温度等因素，以避免电气设备因非工作性因素引发的隐患。

3. 工作流程隐患地面电工的工作过程中，存在着一系列可能引发安全隐患的操作流程。

在排查中，我们要仔细检查工作的步骤和工具的使用情况。

例如，是否使用有安全隐患的工具或设备，是否存在不规范的操作流程，是否存在电气设备使用与维护不当的情况等。

工作人员是否具备必要的安全防护用具，以及使用这些安全设备的情况是否规范。

只有将工作流程中的各个细节仔细检查排查，才能真正降低地面电工工作中的安全隐患。

4. 电气线路隐患电气线路是地面电工作业中最为重要的部分，排查电气线路隐患尤为重要。

首先需要检查线路的绝缘情况，包括线路本身的绝缘和绝缘套管的完好程度。

其次，需要检查电气线路的连接点和接地情况，是否存在松动或接触不良的情况。

此外，还需要注意排查电气线路周边是否存在钉、刺等尖锐物品，以免造成划破电线绝缘层或人员误触。

5. 人员行为隐患地面电工作业中，人员的行为也是可能引发安全隐患的因素之一。

因此，在排查中，我们需要关注并纠正一些不良的作业习惯，例如不规范的操作、过度疲劳作业、缺乏安全意识等行为。

地线问题--地环路(形成原因和解决方法)地环路干扰是一种较常见的干扰现象,常常发生在通过较长电缆连接的相距较远的设备之间。

其产生的内在原因是地环路电流的存在。

由于地环路干扰是由地环路电流导致的，因此在实践中，有时会发现，当将一个设备的安全接地线断开时，干扰现象消失，这是因为地线断开时，切断了地环路。

这种现象往往发生在干扰频率较低的场合，当干扰频率高时，短开地线与否关系不大。

地环路干扰形成的原因1：两个设备的地电位不同，形成地电压，在这个的驱动下，设备1 —互联电缆—设备2 —地形成的环路之间有电流流动。

由于电路的不平衡性，每根导线上的电流不同，因此会产生差模电压，对电路造成干扰。

地线上的电压是由于其它功率较大的设备也用这段地线，在地线中引起较强电流，而地线又有较大阻抗产生的。

地环路干扰形成的原因2：由于互联设备处在较强的电磁场中，电磁场在设备1 —互联电缆—设备2 —地形成的环路中感应出环路电流，与原因1的过程一样导致干扰。

解决地环路干扰的方法：解决地环路干扰的基本思路是有两个：一个是减小地线的阻抗，从而减小干扰电压。

另一个是增加地环路的阻抗，从而减小地环路电流。

当阻抗无限大时，实际是将地环路切断，即消除了地环路。

例如将一端的设备浮地、或将线路板与机箱断开等是直接的方法。

但出于静电防护或安全的考虑，这种直接的方法在实践中往往是不允许的。

更实用的方法是下面介绍的隔离变压器、光耦合、共模扼流圈、平衡电路等方法。

解决地环路干扰方法1)[干扰形成原因]：“地电位环路”把电位分压加在电缆屏蔽层的两端，并通过电缆两端的75欧姆匹配电阻形成回路，在负载上产生了干扰电压的。

2）切断地环路——是最有效、最简单的办法;不用任何抗干扰设备；3）监控系统抗干扰设计原则之一就是：末端监控设备一端接大地，前端摄像机、BNC头外壳、电缆屏蔽层，必须与大地绝缘（开路）；即使使用抗干扰设备抑制了地环路干扰，也要排除，因为“地环路”是变化的，不稳定的，随着电网大功率设备增加和用电不平衡情况的变化，地电位差大小也会变化，严重时会烧毁设备。

地面电工安全隐患排查地面电工是在电力系统中负责维护和修理相关设备和线路的人员。

由于电力系统的特殊性，地面电工在工作过程中可能面临一些安全隐患。

为了确保地面电工的工作安全，必须进行安全隐患排查和控制。

下面将从三个方面介绍地面电工存在的安全隐患以及相应的排查和控制方法。

一、电气设备安全隐患1. 电击风险：当地面电工接触到电力设备时，有可能因为设备绝缘破损或不良接地而导致电击。

排查方法包括检查设备的绝缘情况和接地情况，并及时修复或更换有问题的设备。

2. 短路和电弧风险：地面电工可能会遇到电气设备发生短路和电弧的情况，造成火灾和爆炸的危险。

排查方法包括检查设备的线路连接是否松动或受潮，并确保设备可靠的过载和短路保护装置。

3. 高温和火灾风险：一些电气设备在工作过程中容易发热，甚至引发火灾。

排查方法包括检查设备的散热情况、使用温度是否超过规定范围，并设置相应的温度报警和灭火装置。

二、施工现场安全隐患1. 高处坠落风险：地面电工在施工中可能需要攀爬或站在高处，如塔杆、高压线杆等，存在坠落的风险。

排查方法包括检查工作平台的稳固性和护栏的完整性，并督促地面电工佩戴安全带和使用安全绳索。

2. 被机械设备伤害的风险：地面电工在施工中可能使用一些机械设备，如起重机、吊篮等，存在被设备伤害的风险。

排查方法包括检查设备的安全保护装置是否完善，并确保地面电工熟悉设备的操作规程。

3. 环境危害风险：地面电工在施工中可能面临一些危险环境，如高温、高湿、有害气体等。

排查方法包括检查施工现场的环境气象条件和有毒有害物质含量，并提供相应的防护装备和通风设备。

三、作业规范安全隐患1. 个人防护不到位：地面电工在作业过程中可能忽视个人防护措施，如不佩戴绝缘手套、帽子、鞋子等。

排查方法包括检查地面电工的个人防护装备是否完善，并加强对地面电工的安全教育和培训。

2. 作业时缺乏团队合作：地面电工在作业时缺乏团队合作可能导致工作中的安全隐患。

排查方法包括加强对地面电工的团队合作培训和交流，并建立有效的工作指挥系统。

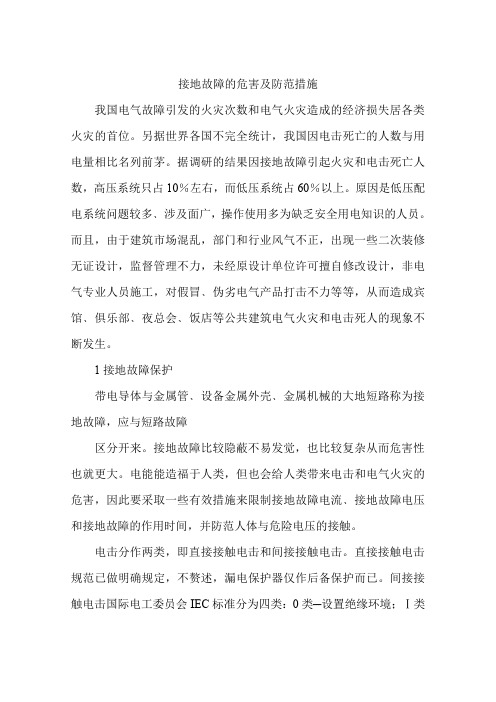

接地故障的危害及防范措施我国电气故障引发的火灾次数和电气火灾造成的经济损失居各类火灾的首位。

另据世界各国不完全统计，我国因电击死亡的人数与用电量相比名列前茅。

据调研的结果因接地故障引起火灾和电击死亡人数，高压系统只占10％左右，而低压系统占60％以上。

原因是低压配电系统问题较多﹑涉及面广，操作使用多为缺乏安全用电知识的人员。

而且，由于建筑市场混乱，部门和行业风气不正，出现一些二次装修无证设计，监督管理不力，未经原设计单位许可擅自修改设计，非电气专业人员施工，对假冒﹑伪劣电气产品打击不力等等，从而造成宾馆﹑俱乐部﹑夜总会﹑饭店等公共建筑电气火灾和电击死人的现象不断发生。

1接地故障保护带电导体与金属管﹑设备金属外壳﹑金属机械的大地短路称为接地故障，应与短路故障区分开来。

接地故障比较隐蔽不易发觉，也比较复杂从而危害性也就更大。

电能能造福于人类，但也会给人类带来电击和电气火灾的危害，因此要采取一些有效措施来限制接地故障电流﹑接地故障电压和接地故障的作用时间，并防范人体与危险电压的接触。

电击分作两类，即直接接触电击和间接接触电击。

直接接触电击规范已做明确规定，不赘述，漏电保护器仅作后备保护而已。

间接接触电击国际电工委员会IEC标准分为四类：0类─设置绝缘环境；Ⅰ类—PE端子＋自动切断故障电路；Ⅱ类—加强绝缘；Ⅲ类—采用特低压50V及以下的安全电压。

2接地故障保护的基本措施与等电位联结Ⅰ类电气设备接地时需自动切断接地故障，且电气装置的外露可导电部分必须与PE线联接而实现接地；Ⅱ﹑Ⅲ类电气设备的加强绝缘和特低电压以及电气隔离就可不接地。

现今大量使用Ⅰ类设备必须接地，当灯具安装高度为2.5米及以上时可不接地，但对人体可接触范围内电气装置外露导电部分就要接地，否则仍要遭到电击。

总等电位联结使裸露的可导电部分都处于该电位，可消除电击危险，并减少保护电器动作不可靠而带来的危害。

当电源干线中PEN线折断（断中性线），而三相负荷不平衡时，负荷侧中性点电位漂移，PEN线和金属设备外壳对地带电位，如果建筑物内设有总等电位联结，即使发生电击现象时由于接触电压降低，其危险性也可大大减少。

地电位反击的防护范文近年来，地电位反击问题逐渐受到人们的关注。

地电位是指地下或地表电流通过大地产生的电势差，当地下电流与地表电势差之间存在较大的差异时，就会产生地电位反击现象。

地电位反击对于人体健康和电力设备的正常运行都造成了严重威胁，因此我们需要采取一系列的防护措施来减少地电位反击的风险。

首先，建立可靠的接地系统是防护地电位反击的基础。

接地系统能够将地下或地表的电流引导到土壤中分散，从而降低地电位的产生。

在建立接地系统时，我们应该选择合适的接地电阻，一般来说，接地电阻的阻值应该足够小，以确保电流能够顺利通过，同时又不能过小，以免引起危险。

此外，接地系统的良好维护也至关重要，定期检查和清理接地设备，修复接地线路的损坏，确保接地系统的正常运行。

其次，合理规划地下管线布设也是减少地电位反击的重要措施。

在进行地下管线布设时，我们应该避免将高压电缆与其他管线交叉或并行布设，以免产生电位差，增加地电位反击的风险。

此外，对于高压电缆而言，我们还应该加强绝缘措施，确保电缆与地下管线之间的隔离，从而降低地电位反击的概率。

另外，选用符合标准的电气设备也是防护地电位反击的重要环节。

选择符合标准的电气设备可以确保其具有较好的耐电压能力和绝缘性能，从而降低地电位反击对电力设备的威胁。

在选用电气设备时，我们应该根据实际需要选择合适的额定电压和绝缘等级，确保设备能够在地电位变化较大的情况下正常运行。

总之，为了减少地电位反击的风险，我们需要采取一系列的防护措施。

建立可靠的接地系统、合理规划地下管线布设和选用符合标准的电气设备都是重要的环节。

我们应该注重接地系统的建设和维护，避免电流与地表电势差之间的差异过大；合理规划地下管线布设，避免高压电缆与其他管线交叉或并行布设；选用符合标准的电气设备，确保其具有较好的耐压能力和绝缘性能。

只有综合考虑这些方面，才能够有效地减少地电位反击的风险，确保人身和设备的安全。

地面电工安全隐患排查第一章：引言地面电工作为一项高风险的工作，其工作环境复杂且危险，需要定期进行安全隐患排查，以确保工作环境的安全性和电工的生命安全。

本文将针对地面电工的安全隐患进行详细的排查和分析，并提供相应的解决方案和建议。

第二章：地面电工安全隐患的分类地面电工安全隐患主要可以分为以下几个方面：电击、火灾、机械伤害、中毒和其他。

2.1 电击地面电工在工作过程中，由于工作环境复杂，与大量的电气设备和电源直接接触，容易受到电击的危险。

主要存在的电击隐患包括：电源不合格、设备绝缘损坏、电源线路松动、操作不规范等。

这些因素都可能导致电工受到电击伤害。

2.2 火灾由于地面电工工作环境中存在大量的电气设备和线路，火灾风险也较高。

主要存在的火灾隐患包括：电气线路短路、设备过载、电线绝缘老化、电气设备故障等。

这些因素都可能引发火灾，给电工的生命安全带来威胁。

2.3 机械伤害地面电工在工作过程中，常常需要操作机械设备和工具，因此机械伤害也是一个需要注意的安全隐患。

主要存在的机械伤害隐患包括：工具损坏、工具使用不当、设备启动不稳定、其他工人操作不当等。

这些因素都可能导致地面电工发生机械伤害。

2.4 中毒地面电工在一些特殊的工作环境中，可能会接触到有毒物质，导致中毒的风险增加。

主要存在的中毒隐患包括：有毒气体泄露、化学物质接触、化学品保存不当等。

这些因素都可能导致地面电工中毒。

2.5 其他地面电工在工作过程中，还存在一些其他的安全隐患，包括：工作环境不良、设备损坏、设备操作不当、个人安全意识差等。

第三章：地面电工安全隐患排查与解决方法3.1 电击隐患的排查与解决方法3.1.1 定期检查电源，确保电源的安全和合格。

3.1.2 定期检查设备的绝缘状况，及时发现和更换损坏的绝缘。

3.1.3 检查电源线路的连接是否牢固，松动的电源线路及时固定。

3.1.4 加强电工操作规范的培训和宣传，提高电工的操作技能和安全意识。

3.2 火灾隐患的排查与解决方法3.2.1 定期对电气线路进行检测，确保线路的正常运行。

地电位反击的防护
地电位反击是指当电力系统发生过电压或过电流故障时，由于地线接地电阻的存在，电流会通过地线回到地面，同时导致地电位产生变化。

这个变化可能对人身安全和设备正常运行造成威胁。

为了保护人员安全和电气设备，我们需要采取一系列防护措施来抑制地电位反击。

下面将介绍一些常见的防护方法。

首先，建立良好的接地系统是最基本的防护措施之一。

一个低电阻的接地系统能使地电位降低到安全范围内，减少对人体的伤害和设备的损害。

在接地系统的设计中，需要合理布置接地电极，选择合适的接地材料，并确保接地电阻符合要求。

其次，采用绝缘电缆也是重要的防护手段之一。

绝缘电缆能够有效地隔离电力系统中的地电位变化，保护电气设备免受损害。

在选择绝缘电缆时，需要考虑其绝缘性能和耐压能力，并按照电力系统的需求进行正确的选型和安装。

另外，采用可靠的过电压保护装置也是必不可少的防护措施。

过电压保护装置能够及时监测和限制电力系统中的过电压，防止其通过地线产生地电位反击。

在选择过电压保护装置时，需要考虑其响应速度、耐电压能力和可靠性，并按照实际情况进行正确的安装和维护。

总之，地电位反击的防护是电力系统安全运行的重要环节。

通过建立良好的接地系统，采用绝缘电缆和安装可靠的过电压保护装置，能够有效减少地电位反击的危害，保护人员安全和电气设备的正常运行。

在实际应用中，还需要根据具体情况进行综合考虑，确保防护措施的有效性和可靠性。

只有通过科学的防护措施，我们才能有效地抑制地电位反击，保障电力系统的安全稳定运行。

第 1 页共 1 页。

地电位、接地回路及其安全隐患关于“地电位”理解和实践“专业防雷”给安防工程做的防雷设计，从防直击雷的立杆避雷针，到防感应雷的“接地泄放雷电流”，它对安保项目的安全构成了重大威胁，等于安装了“定时炸弹”。

犯这种低级错误的原因可能很多，但其中“对地电位缺乏最起码的认识”，是重要的一条。

例如，在每条视频、控制、电源线两端，都要安装他们的接地防雷器，每个避雷器应专门接地，这就人为制造了安防系统多点接地，形成了纵横交错的“地电位环路”；前面分析表明：接地，不仅系统防雷目的不能达到，它还对安全系统本身造成了重大安全风险。

安防论坛里每年曝光的“雷击”烧毁安防设备的案例，烧毁防雷器的案例和引入地电位环路干扰的案例，多数都是由这类系统多点接地，引入了地电位造成的。

实践证实：他们对“地电位”还没有最起码的基本认识，对安防弱电系统更是“专业的外行”。

地电位存在地域广泛，这类多点接地的安防防雷工程，发生地电位干扰的概率，烧毁设备的概率，都远远高于雷击概率，它已成为安全系统中最严重的安全风险。

安防防雷工程盲目上当的事实，无数引入地电位干扰的案例，也同样表明还有不少安防人，自己对地电位也缺乏基本认识。

认识地电位，它是实现安全系统安全设计和安全运行的基础，也是安防工程安全设计的当务之急。

这里主要分析和认识影响最大和最常见的“雷击地电位”和“电网接地电位”。

4-1）雷击地电位雷电击中地面物体向大地放电，在雷击点周围形成暂态地电位扩散区——跨步电压区。

阶跃电压区的雷电瞬态地电位呈指数衰减，大约10~20米半径以外衰减到0电位。

避雷针接闪时，形成超过一百万伏的雷电反击电压。

安防系统，摄像机与主机间有视频线、控制线、电源线的电气连接关系。

把摄像机立杆做成避雷针，就把雷电反击电压100%的引入系统，显然这是愚昧的“自毁”设计。

由独立避雷针保护，设在跨步电压区内的摄像机立杆，还应注意阶跃电压中瞬态地电位的反击，摄像机立杆做“可靠接地”，这不仅是花冤枉钱，而且给系统安全带来更大的隐患。

地线环路问题实际经验谈于数字电路来说，地线环路造成的地线环流也就是几十毫伏级别的，而TTL的抗干扰门限是1.2V，CMOS电路更可以达到1／2电源电压，也就是说地线环流根本就不会对电路的工作造成不良影响。

相反，如果地线不闭合，问题会更大，因为数字电路在工作的时候产生的脉冲电源电流会造成各点的地电位不平衡，比如本人实测74LS161在反转时地线电流1.2A（用2Gsps示波器测出，地电流脉冲宽度7ns）。

在大脉冲电流的冲击下，如果采用枝状地线（线宽25mil）分布，地线间各个点的电位差将会达到百毫伏级别。

而采用地线环路之后，脉冲电流会散布到地线的各个点去，大大降低了干扰电路的可能。

采用闭合地线，实测出各器件的地线最大瞬时电位差是不闭合地线的二分之一到五分之一。

当然不同密度不同速度的电路板实测数据差异很大，我上面所说，指的是大约相当于Protel 99SE 所附带的Z80 Demo板的水平。

对于低频模拟电路，我认为地线闭合后的工频干扰是从空间感应到的，这是无论如何也仿真和计算不出来的。

如果地线不闭合，不会产生地线涡流，beckhamtao 所谓“但地线开环这个工频感应电压会更大。

”的理论依据和在？举两个实例，7年前我接手别人的一个项目，精密压力计，用的是14位A/D转换器，但实测只有11位有效精度，经查，地线上有15mVp-p的工频干扰，解决方法就是把PCB 的模拟地环路划开，前端传感器到A/D的地线用飞线作枝状分布，后来量产的型号PCB重新按照飞线的走线生产，至今未出现问题。

第二个例子，一个朋友热爱发烧，自己DIY了一台功放，但输出始终有交流声，我建议其将地线环路切开，问题解决。

事后此位老兄查阅数十种“Hi-Fi名机”PCB图，证实无一种机器在模拟部分采用地线环路。

/article/design/0203K52007/755.html。

地电位、地环路及其安全隐患(新编版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改地电位、地环路及其安全隐患(新编版)关于“地电位”的认识与实践“专业防雷”给安防工程做的防雷设计，从防直击雷的立杆避雷针，到防感应雷的“接地泄放雷电流”，对安防工程安全都构成了重大威胁，等于安装了“定时炸弹”。

犯这种低级错误的原因可能很多，但其中“对地电位缺乏最起码的认识”，是重要的一条。

例如，在每条视频、控制、电源线两端，都要安装他们的接地防雷器，每个防雷器都要专门做好优良的接地，这就人为制造了安防系统多点接地，形成了纵横交错的“地电位环路”；前面分析表明：接地，不仅系统防雷目的不能达到，还给安防系统自身造成了重大安全隐患。

安防论坛里每年曝光的“雷击”烧毁安防设备的案例，烧毁防雷器的案例和引入地电位环路干扰的案例，多数都是由这类系统多点接地，引入了地电位造成的。

实践证实：他们对“地电位”还没有最起码的基本认识，对安防弱电系统更是“专业的外行”。

地电位存在地域广泛，这类多点接地的安防防雷工程，发生地电位干扰的概率，烧毁设备的概率，都远远高于雷击概率，已经成为安防系统最严重的安全隐患。

安防防雷工程盲目上当的事实，层出不穷的引入地电位干扰的案例，也同样表明还有不少安防人，自己对地电位也缺乏基本认识。

认识地电位，是实现安防系统安全设计和系统安全运行的基础，也是安防工程安全设计的当务之急。
