成都地区工程地质条件(表)

xx广场岩土工程勘察报告xx 勘察设计研究院2012年5月xx广场岩土工程勘察报告勘察证书：川内备案证号：工程编号：法定代表人：技术负责人：审定人：审核人：项目负责人：报告编写人：xx勘察设计研究院2012年5月xx勘察设计研究院地址：邮编：电话：传真：电子信箱：目录1、前言1.1 工程概况1.2 勘察目的及技术要求1.3 勘察工作依据及技术标准1.4 勘察工作方法及完成工作量2、场地工程地质条件2.1 区域气象特征2.2 场地地形地貌2.3 地层结构2.4 水文地质条件2.5 场地地下水和土对建筑材料的腐蚀性2.6 地基岩土物理力学性质2.7波速试验3、场地稳定性、适宜性及地震效应评价3.1场地稳定性及建筑场地的适宜性评价3.2 各岩土层的工程特性指标3.3抗震设防烈度及分组3.4岩、土的类型及场地类别3.5砂土液化判别4、地基基础方案评价4.1、天然地基评价4.1.1地基土适宜性评价4.1.2地基土的承载力评价4.1.3均匀性评价4.1.4 地基变形特征评价4.2 复合地基评价4.3 桩基础评价4.4地基基础方案评价及建议5环境工程地质评价6与基础施工有关的岩土工程问题6.1基坑降水6.2基坑开挖问题6.3地下室抗浮评价6.4岩土工程监测7、结论与建议附录：1、岩土工程勘察任务委托书2、勘探点数据一览表3、勘探点平面布置图№：014、工程地质剖面图№：02~155、工程地质柱状图№：016~176、土工试验报告7、波速测试报告8、工程照片1、前言1.1 工程概况受成都xx投资开发有限公司的委托，我院承担了xx广场高层住宅项目的岩土工程详细勘察工作。

该工程主要由1栋17F～18F住宅楼及4F～5F裙楼组成，设3F地下室。

各拟建物概况详见下表1。

拟建物概况一览表表1根据拟建物性质、场地和地基的复杂程度，依据《岩土工程勘察规范》（GB50021—2001）2009年版和《高层建筑岩土工程勘察规程》（JGJ72—2004）确定：拟建物工程重要性等级为二级，场地等级为二级，地基等级为二级，岩土工程勘察等级为乙级。

成都地区工程地质条件(表)成都地区岩土工程条件概况一览表地貌单元地质因素地形地貌一级阶地一级阶地的阶地面由北西向南东略有倾斜，地面标高约为490～510m，地面平均坡度为0.2％～0.3％。

阶地面广阔平坦，高出现代河床2～5m。

二级阶地二级阶地的阶地面由北向南略有倾斜，地面标高为495～510m，高出现代河床5～8m。

阶面平坦，与一级阶地有陡坎过渡，目前陡坎已不明显。

三级阶地（台地）三级阶地的阶地面因受后期侵蚀切割，成为浅丘地形，有5～20m的起伏。

地貌景观与一、二级阶地有明显区别，地面标高为500～520m，高出现代河床10～30m。

其中，杂填土（Q4-2ml）由建筑及生活垃圾混粘性粘土组成；素填土（Q4-2ml）以粘性土为主，混砖瓦块、木屑、炭渣等物；新近沉积土（Q4-2al）包括河漫滩、被掩埋的古河道、湖塘、沟谷、洼地内沉积物，含淤泥、淤泥质土、松散的砂、砾、卵石层，以及碎砖瓦片、陶片等物。

第四系全新统冲洪积层（Q4-1al~pl）具有二元结构：上组为褐色粘土、灰黄色粉质粘土、粉土、灰黄灰色砂土，沉积韵律明显。

其中，粘土的fak为140~200Kpa，Es为6~8Mpa；粉质粘土的fak为100~180Kpa，Es为4~8Mpa；粉土的fak为80~150Kpa，Es为4~8Mpa；粉细砂的fak为80~140Kpa，Es为4~8Mpa。

下组为灰白-褐灰色卵石土，混有20-40％砂及少量粘性土，常有砂薄层或透镜体。

一般可分为砂层、圆砾、松散、稍密、中密、密实等亚层。

密度划分及其强度和变形指标的确定详见《成都地基规范》。

其中，fak =100+75N/120，E=15+2.7N/120，Es=6.2+5.9N/120.第四系上更新统冲洪积层（Q3al~pl）具有二元结构：第四系中下更新统冰水堆积层（Q1+2fgl）具有二元结构：上组为黄-褐黄色粘土、粉质粘土、粉土、砂土，粘性土中含铁、锰质结核及钙质结核，裂隙发育，粘土可具胀缩性。

成都·嘉锦中和项目岩土工程勘察报告1、序言1.1 工程概况成都市嘉锦置业有限公司拟在成都市高新区中和街道新华社区地块远大都市风景小区东侧约400m兴建成都·嘉锦中和高档生活住宅小区工程，规划总建筑面积约为27.9万m2。

本次为该项目一期，共由10栋（编号1-10#）地面29-32层地下室2层住宅，以及建筑物周边的1-2层裙房组成。

拟建筑物采用框剪结构，筏板基础，设计±0.00标高为482.50m，本工程预计基础埋深为9.0m左右。

受成都市嘉锦置业有限公司委托我院承担了该工程的岩土工程详细勘察工作，设计由成都华宇建筑有限公司承担，并提出了岩土工程勘察技术要求。

1.2 岩土工程勘察等级根据《高层建筑岩土工程勘察规程》（JGJ72-2004）和《岩土工程勘察规范》(GB50021-2001) （2009年修订版）及《建筑地基基础设计规范》（GB5007-2002)）的基本规定，本工程拟建物重要性等级为一级，场地等级和地基等级为二级；岩土工程勘察等级为甲级。

1.3 勘察目的及要求根据成都华宇建筑有限公司提出的岩土工程勘察技术要求及拟建物的工程性质，本次勘察目的是：（1）查明建筑场地内及其附近有无影响工程稳定性的不良地质作用；（2）查明建筑场地内各地基土的构成、埋藏条件及分布规律；（3）测定各地基土层的主要物理力学性质，提供基础设计有关岩土工程参数。

并对基坑开挖后坑壁的稳定性作出评价，建议适用的坑壁支护措施和坑壁支护设计所需的岩土工程参数；（5）查明场地内地下水类型、埋藏条件及动态变化规律，判定地下水及土对砼结构、钢筋砼结构中的钢筋的腐蚀性，并提供场地内含水层的渗透系数；（6）对场地地基条件作出岩土工程评价，论证各建筑基础方案的合理性，并对基础施工所涉及的岩土工程问题提出相关建议。

1.4 岩土工程勘察方案⑴勘察工作的依据①建设工程勘察合同②委托方提供的拟建工程总平面图③设计单位提供的岩土工程勘察技术要求⑵国家现行技术规范，地方相关岩土工程勘察的规定①高层建筑岩土工程勘察规程（JGJ 72－2004）②岩土工程勘察规范（GB 50021—2001）（2009年版）③建筑地基基础设计规范（GB 50007—2002）④建筑抗震设计规范（GB 50011—2001）（2008年版）⑤建筑桩基技术规范（JGJ94－2008）⑥建筑基坑支护技术规程（JGJ120—99）⑦成都地区建筑地基基础设计规范（DB51/T5026-2001）⑧土工试验方法标准（GB/T50123－1999）⑶成都·嘉锦中和项目岩土工程勘察技术方案根据建设方提供的工程总平面图，我院按照规范进行布置，其中一期共布置勘探孔100个，高层住宅楼孔间距一般为10～18m，一期高层控制性孔26个，孔深21-25m；高层一般性孔49个，孔深14-17m；多层及地下室（地面上无建筑物）共布置了19个钻孔，孔间距一般为16~30m，孔深一般为16m左右。

第二章地质环境条件与环境地质问题2.1地质环境条件基础性2.1.1地形地貌西南地区多位于我国第三级地貌单元，部分居于第三级地貌单元和第二级地貌单元的过渡部位,以高原、山地和丘陵为主。

地貌类型多样，地形高差悬殊，有世界最高峰—珠穆朗玛峰，海拔8844.43m，海拔大于7000m的山峰有66座。

区内以高原山区为主海拔最低处为云南河口谣族自治县元江河谷，海拔76.4m。

1、云南省地形以高原为主，山间盆地零星分布。

西北部地处青藏高原边缘，雪山连绵。

东南河谷地区地势略低。

怒山、高黎贡山、玉龙雪山、云岭山、乌蒙山等为主要山脉。

河流为怒江、澜沧江、金沙江、红河、南盘江和伊洛瓦底江六大水系。

全省山高流急，水利资源丰富。

2、四川省全省地形西高东低，可分为西部高原和四川盆地两大部份。

川西高原是青藏高原东缘部分，平均海拔在4000米以上。

四川盆地以浅丘和平原为主。

沙鲁里山、大雪山、夹金山、峨眉山、邛崃山等山脉高耸绵延，多呈南北分布。

主要河流为长江及其支流岷江、沱江、嘉陵江、大渡河、雅砻江。

3、贵州省全省地势较高，平均海拔在1000米以上。

主要山脉有乌蒙山、大娄山、苗岭、梵净山等。

山间散布着许多小型盆地。

岩溶地貌发育，乌江、赤水河、南盘江、北盘江等为主要河流。

草海是省内最大天然湖泊。

山区水能资源充沛。

4、重庆市全市地势起伏不平，山脉绵延，丘陵广布，仅河谷地区有少量平坝。

华蓥山、大巴山等山脉纵横于西、北两面，东南部为武陵山区。

长江自西南向东北流贯全境，嘉陵江、乌江、綦江、涪江等为重要支流。

河流湍急，水能资源丰富。

5、西藏自治区本区处于青藏高原区，地域广阔，地形复杂。

平均海拔在4000米以上，素有“世界屋脊”之称。

主要山脉有昆仑山、唐古拉山、念青唐古拉山、冈底斯山、喜马拉雅山等。

雅鲁藏布江、金沙江、怒江、澜沧江为区内主要河流。

湖泊众多，达1500余个，以海拔4800米的纳木错湖泊面积最大。

西南地区河流众多，地壳强烈抬升，河流下切强烈，多呈高山峡谷地貌。

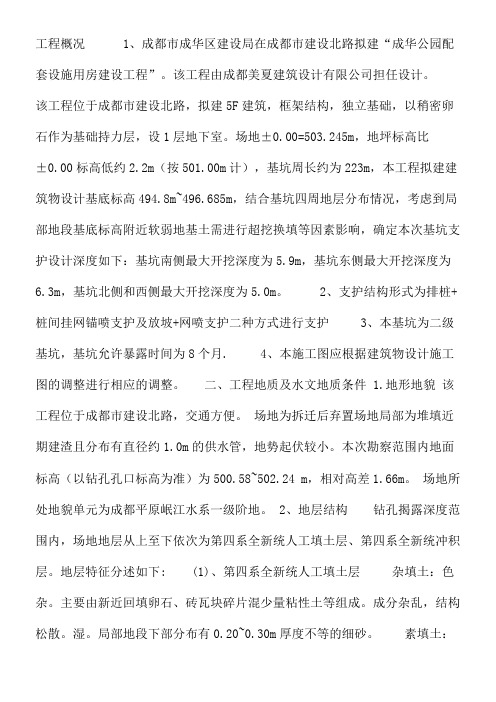

工程概况 1、成都市成华区建设局在成都市建设北路拟建“成华公园配套设施用房建设工程”。

该工程由成都美夏建筑设计有限公司担任设计。

该工程位于成都市建设北路，拟建5F建筑，框架结构，独立基础，以稍密卵石作为基础持力层，设1层地下室。

场地±0.00=503.245m，地坪标高比±0.00标高低约2.2m（按501.00m计），基坑周长约为223m，本工程拟建建筑物设计基底标高494.8m~496.685m，结合基坑四周地层分布情况，考虑到局部地段基底标高附近软弱地基土需进行超挖换填等因素影响，确定本次基坑支护设计深度如下：基坑南侧最大开挖深度为5.9m，基坑东侧最大开挖深度为6.3m，基坑北侧和西侧最大开挖深度为5.0m。

2、支护结构形式为排桩+桩间挂网锚喷支护及放坡+网喷支护二种方式进行支护 3、本基坑为二级基坑，基坑允许暴露时间为8个月. 4、本施工图应根据建筑物设计施工图的调整进行相应的调整。

二、工程地质及水文地质条件 1.地形地貌该工程位于成都市建设北路，交通方便。

场地为拆迁后弃置场地局部为堆填近期建渣且分布有直径约1.0m的供水管，地势起伏较小。

本次勘察范围内地面标高（以钻孔孔口标高为准）为500.58~502.24 m，相对高差1.66m。

场地所处地貌单元为成都平原岷江水系一级阶地。

2、地层结构钻孔揭露深度范围内，场地地层从上至下依次为第四系全新统人工填土层、第四系全新统冲积层。

地层特征分述如下: (1)、第四系全新统人工填土层杂填土：色杂。

主要由新近回填卵石、砖瓦块碎片混少量粘性土等组成。

成分杂乱，结构松散。

湿。

局部地段下部分布有0.20~0.30m厚度不等的细砂。

素填土：灰黄、灰色。

主要由粘性土混少量卵石砖瓦块碎片等组成。

稍密，可塑。

湿。

仅分布于个别钻孔地段。

人工填土分布连续，厚度3.1~6.3m。

2、第四系全新统冲积层中砂：黄灰。

由石英、长石、云母细片、暗色矿物及岩屑等颗粒组成，混少量砾石，局部地段夹卵石含量15～35%。

备案号：J10103-2001DB四川省地方标准DB51/T5026-2001成都地区建筑地基基础设计规范Design Code for Building Foundation ofChengdu Region.2001—07—17 发布2001—08—01 实施四川省质量技术监督局四川省建设厅发布1总则1.0.1 为了在建筑地基基础设计中贯彻执行国家有关的技术经济政策，结合并突出成都地区岩土工程条件的特点和地震地质特征，做到技术先进，经济合理，确保工程质量，特制定本规范。

1.0.2 本规范适用于成都市平原区和周边台地上修建的工业与民用建筑(包括构筑物)地基基础设计。

成都市的低山和丘陵地区可参照使用。

1.0.3 根据成都工程地质条件，分布在二、三级阶地的膨胀土地基基础的设计与施工，除应满足本规范第10章要求外，尚应符合国家现行《膨胀土地区建筑技术规范》GBJ112的有关规定。

1.0.4地基基础设计应遵循下列原则：1重视地质环境，因地制宜，就地取材，充分利用自然地形地质条件，合理布局。

2没有岩土工程地质勘察资料不能进行设计和施工。

3根据岩土工程勘察资料，结合建筑物的类型和重要性，综合考虑有关因素进行设计。

1.0.5本规范系根据国家标准《建筑结构设计统一标准》GBJ68的基本原则制定。

有关建筑结构的符号、单位和术语按国家标准《建筑结构设计通用符号、计量单位和基本术语》GBJ83的规定采用。

1.0.6采用本规范设计时，荷载取值应符合国家现行标准《建筑结构载荷规范》GBJ9的规定；基础的设计与计算尚应符合国家标准《混凝土结构设计规范》GBJ10和《砌体结构设计规范》GBJ3 的规定。

当基础处于腐蚀性环境和受温度影响时，尚应符合专门规范的规定，采取相应的防护措施。

1.0.7本规范未提及的内容，应按国家现行有关标准、规范的规定执行。

2符号A——基础底面面积；a——压缩系数；b——地基底面宽度；c——粘聚力；d——基础埋置深度，桩身直径；Ea——主动土压力；Es——土的压缩模量；e——孔隙比；F——基础顶面竖向力；f——地基承载力设计值；df——地基极限承载力基本值；uof——地基极限承载力标准值；ukf——岩石饱和单轴抗压强度；rG——恒载；Ho——基础高度；H——自基础底面算起建筑物高度；fH——自室外地面算起的建筑物高度；gI——液性指数；LI——塑性指数；PL——房屋长度或沉降缝分隔的单元长度；I——基础底面长度；M——作用于基础底面的力矩；p——基础底面处平均压应力；p——基础底面处平均附加压应力；oq——单桩的极限端阻力标准值；pkq——单桩第i层土的极限侧阴力标准值；sikq——承台底地基极限阻力标准值；ckQ——单桩总极限端阻力标准值；pkQ——单桩竖向极限承载力标准值；ukQ——相应于任一复合基桩的承台底地基土总极限阻力标准值；cks——沉降量、桩间距；u——桩身周长；w——土的含水量；w——液限；iw——塑限；pz——地基沉降计算深度；na——平均附加应力系数；β——边坡对水平面的坡角；γ——土的重力密度，简称土的重度；δ——土与挡土墙墙背的摩擦角；θ——地基的压力扩散角；u——土与挡土墙基底的磨擦系数；ϕ——内磨擦角；η——基础宽度的承载力修正系数；bdη——基础埋深的承载力修正系数；sφ——沉降计算经验系数。

成都地区某地勘察报告******************************* 岩⼟⼯程勘察报告（详细勘察）⼯程编号：A****-***勘察起⽌时间：****年**⽉**⽇～****年**⽉**⽇提交单位：*****************************有限公司法定代表⼈：* * *技术负责⼈：* * *审定⼈：* * *审核⼈：* * *项⽬负责⼈：* * *报告编写⼈：* * *提交⽇期：****年**⽉**⽇⽬录1.⼯程概况 (2)2.勘察⼯作 (2)2.1岩⼟⼯程勘察等级 (2)2.2勘察的⽬的、任务和要求 (2)2.3勘察的技术依据 (2)2.4勘察技术⽅法 (2)2.5勘探点布置 (2)2.6完成的⼯作量 (3)3.场地⼯程地质条件 (3)3.1区域地质构造 (3)3.2地形地貌 (3)3.3地层结构 (3)3.4.地下⽔ (4)4⼟和⽔的测试成果及⼟的⼯程特性指标建议值 (4) 4.1.原位测试成果 (4)4.2.室内⼟⼯试验成果 (4)4.3⽔和⼟的腐蚀性判定 (5)4.4⼟的⼯程特性指标建议值 (6)5.岩⼟⼯程评价 (6)5.1场地稳定性评价 (6)5.2地震效应评价 (6)5.3地基⼟适宜性和均匀性评价 (7)5.4地基与基础⽅案评价 (7)5.5抗浮评价 (7)5.6与基础施⼯有关的岩⼟⼯程问题 (8)6.结论与建议................................................................... 8 附图件：***************************岩⼟⼯程勘察报告1.⼯程概况拟建的“*************************************”⼯程场地位于成都市***区**镇境内**路西侧。

拟建物主要由27幢地上3层，1幢地上4层的建筑组成，均设1层地下室，框架结构，独⽴基础，预计基础埋深为5.00m左右，±0.00标⾼待定。

成都沙河地区地质水文情况4 环境现状调查与分析4.1 自然环境概况4。

1.1 地理位置成都位于四川省中部,四川盆地西部,介于东经102º54’～104º53’和北纬30º05’～31º26'之间，全市东西长192 公里，南北宽166 公里,总面积12390 平方公里.东北与德阳市、东南与资阳地区毗邻，南面与眉山地区相连，西南与雅安地区、西北与阿坝藏族羌族自治州接壤.4.1.2 气象成都市属亚热带湿润气候区，四季分明，气候温和,雨量充沛，夏无酷暑,冬少严寒。

多年平均气温16。

2°C,极端最高气温38.3°C,极端最低气温－5。

9°C；多年平均降雨量947.0mm，年降雨日104 天,最大日降雨量195.2mm,降雨主要集中在5～9 月，占全年的84。

1%；多年平均蒸发量1020.5mm；多年平均相对湿度82％;多年平均日照时间1228。

3h，只有28％的白天有太阳；多年平均风速1.35m/s，最大风速14。

8m/s,极大风速27。

4m/s（1961 年6 月21 日），主导风向NNE.4.1.3 地形地貌成都市位于岷江冲洪积扇的东南边缘.成都地铁3 号线一期工程将穿越川西平原岷江水系Ⅰ、II 级阶地和成都东郊台地等3 个地貌单元,其中设计起点～1 号桥站为Ⅰ级阶地，1 号桥站～动物园站为II 级阶地,动物园站～一期终点属成都东郊台地，均为侵蚀～堆积地貌，地形开阔、平坦,地面高程约497～524m，地势总体呈东北高西南低。

4。

1。

4 地质构造及地震成都平原处于我国新华夏系第三沉降带之川西褶带的西南缘，界于龙门山隆褶带山前江油～灌县区域性断裂和龙泉山褶皱带之间,为一断陷盆地.该断陷盆地内,西部的大邑～彭县～什邡和东部的蒲江～新津～成都～广汉两条隐伏断裂将断陷盆地分为西部边缘构造带、中央凹陷和东部边缘构造带三部分，成都地铁3 号线一期工程线路主要位于中央凹陷和东部边缘构造带.根据《中国地震动参数区划图》（GB18306-2001)国家标准第1 号修改单和《四川、甘肃、陕西部分地区地震动峰值加速度区划图》及《四川、甘肃、陕西部分地区地震动反应谱特征周期区划图》，5.12 大地震后，成都市地震动峰值加速度为0。
