PROE中公差分析参考指南

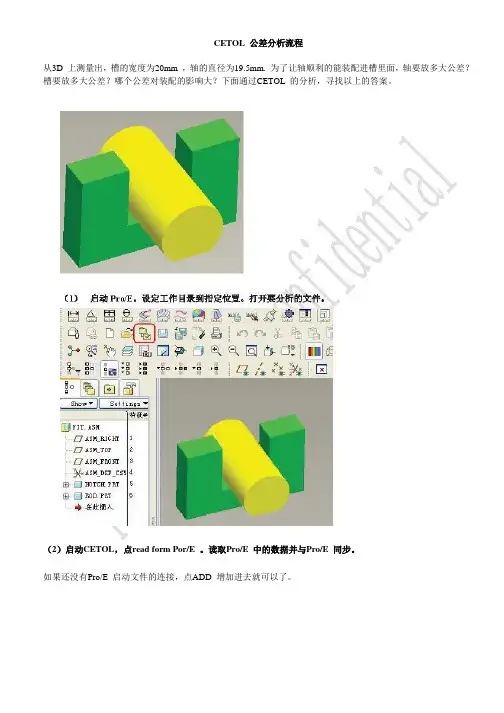

CETOL 公差分析流程从3D 上测量出，槽的宽度为20mm ，轴的直径为19.5mm. 为了让轴顺利的能装配进槽里面，轴要放多大公差？槽要放多大公差？哪个公差对装配的影响大？下面通过CETOL 的分析，寻找以上的答案。

（2）启动CETOL，点read form Por/E 。

读取Pro/E 中的数据并与Pro/E 同步。

如果还没有Pro/E 启动文件的连接，点ADD 增加进去就可以了。

了。

增加一个连接。

选取槽下平面后，按CTRL 再选轴的下平面。

增加一个约束，选取槽的右边直面，按CTRL 选取轴的圆柱面。

约束类型如下图。

为了方便观看，把模型树全部展开。

CETOL 公差分析流程三元设计论坛 by gdutang看测量的变化范围，如下图可知：Worst-case 最小有0.2 干涉，最大有0.6 间隙可变范围的极限由0~1 蓝图区域为间隙在公差范围内的分布红色区域为间隙在公差范围内分布干涉部分（从此区域的面积可知发生干涉的概率）如下图：槽宽一半那尺寸对测量间隙的敏感度为1mm/mm. 意思是half-thickness 增加1mm，间隙增加1mm. CETOL 公差分析流程三元设计论坛 by gdutang统计贡献度百分比Radius 和half-thickness 对间隙的贡献度都是50%Worst-case 贡献度百分比Radius 和half-thickness 对间隙的贡献度都是50%以上的分析是half-thicknesst 和Radius 这两个尺寸的sigma=3 。

对供应商的要求采用CPK 来控制。

Edit rule 来换成用CPK 来控制。

（因为这两个尺寸的贡献度一样）如果有贡献度小的尺寸可以不用加严CETOL 公差分析流程三元设计论坛 by gdutang对尺寸加严后（公差没变还是±0.2），统计超差的红色区域明显减少了。

如果把CPK 加到1.33, 供应商可能制程能力可能没有那么高。

proe形位公差基准标注ProE形位公差基准标注形位公差是机械零件制造中常用的一种工艺要求，用于描述零件的几何形状和位置误差。

在ProE软件中，形位公差可以通过基准标注的方式进行标注。

本文将介绍ProE软件中形位公差基准标注的方法和注意事项。

一、形位公差的定义形位公差是指零件表面上某个特定的几何图形与其基准面或基准轴之间的位置关系。

形位公差包括平行度、垂直度、同轴度、同心度、位置度等。

二、ProE形位公差基准标注的方法1. 选择基准面或基准轴：在ProE软件中，首先需要选择一个作为基准的面或轴线，用于确定零件的位置基准。

2. 选择形位公差类型：根据零件上需要标注的形位公差类型，选择相应的标注工具，如平行度、垂直度、同轴度等。

3. 标注形位公差：在选择了形位公差类型后，将鼠标移动到需要标注的位置上，点击鼠标左键，即可在该位置上标注相应的形位公差。

4. 调整形位公差标注的位置和方向：在标注形位公差后，可以通过鼠标拖动标注位置，或通过旋转工具调整标注方向，以满足设计要求。

三、形位公差基准标注的注意事项1. 标注基准面或基准轴时，应选择最合适的位置和方向，以确保形位公差的准确性。

2. 标注形位公差时，应根据设计要求选择合适的公差值，避免过大或过小的公差值对零件装配和使用产生不良影响。

3. 在标注形位公差时，应注意标注位置的清晰度和可读性，避免标注文字与其他图形重叠或模糊不清。

4. 在标注形位公差时，应注意标注的一致性和统一性，避免不同特征之间形位公差标注的混乱和冲突。

5. 在标注形位公差时，应考虑到零件的实际加工和检测方式，避免形位公差标注与实际加工和检测能力不匹配。

四、形位公差基准标注的优势和应用1. 形位公差基准标注可以准确描述零件的位置关系，提高零件的装配精度和使用可靠性。

2. 形位公差基准标注可以指导零件的加工和检测过程，提高生产效率和质量控制水平。

3. 形位公差基准标注可以减少零件的制造成本和装配调试时间，提高生产效益和经济效益。

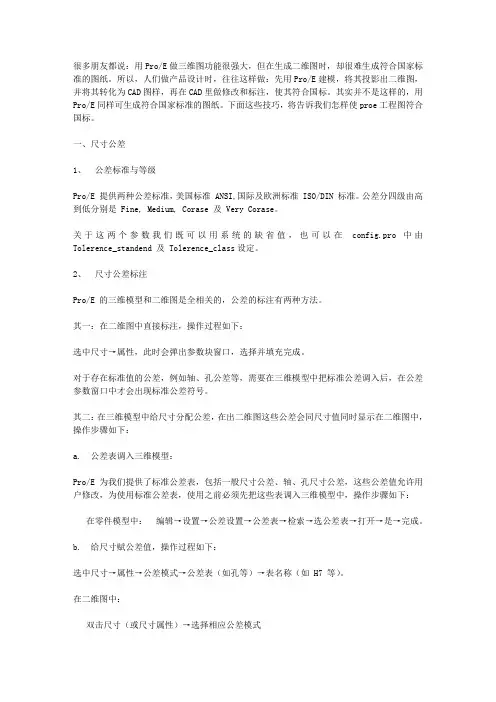

很多朋友都说：用Pro/E做三维图功能很强大，但在生成二维图时，却很难生成符合国家标准的图纸。

所以，人们做产品设计时，往往这样做：先用Pro/E建模，将其投影出二维图，并将其转化为CAD图样，再在CAD里做修改和标注，使其符合国标。

其实并不是这样的，用Pro/E同样可生成符合国家标准的图纸。

下面这些技巧，将告诉我们怎样使proe工程图符合国标。

一、尺寸公差1、公差标准与等级Pro/E 提供两种公差标准，美国标准 ANSI,国际及欧洲标准 ISO/DIN 标准。

公差分四级由高到低分别是 Fine, Medium, Corase 及 Very Corase。

关于这两个参数我们既可以用系统的缺省值，也可以在config.pro 中由Tolerence_standend 及 Tolerence_class设定。

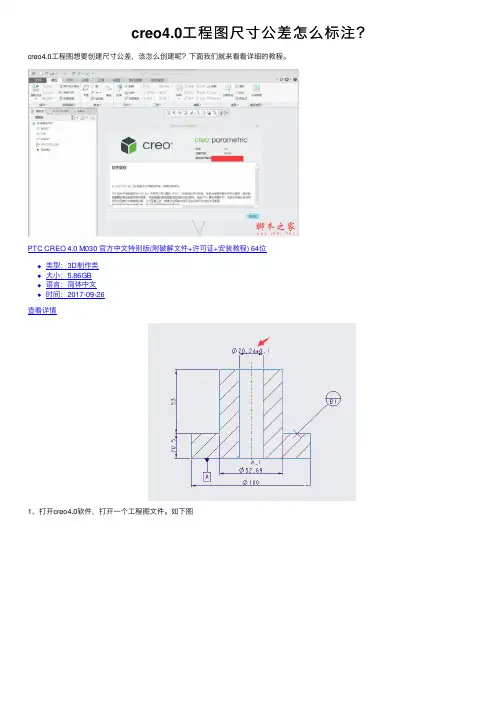

2、尺寸公差标注Pro/E 的三维模型和二维图是全相关的，公差的标注有两种方法。

其一：在二维图中直接标注，操作过程如下：选中尺寸→属性，此时会弹出参数块窗口，选择并填充完成。

对于存在标准值的公差，例如轴、孔公差等，需要在三维模型中把标准公差调入后，在公差参数窗口中才会出现标准公差符号。

其二：在三维模型中给尺寸分配公差，在出二维图这些公差会同尺寸值同时显示在二维图中，操作步骤如下：a. 公差表调入三维模型：Pro/E 为我们提供了标准公差表，包括一般尺寸公差、轴、孔尺寸公差，这些公差值允许用户修改，为使用标准公差表，使用之前必须先把这些表调入三维模型中，操作步骤如下：在零件模型中：编辑→设置→公差设置→公差表→检索→选公差表→打开→是→完成。

b. 给尺寸赋公差值，操作过程如下：选中尺寸→属性→公差模式→公差表（如孔等）→表名称（如 H7 等）。

在二维图中：双击尺寸（或尺寸属性）→选择相应公差模式二、形位公差1、形位公差的基准符号Pro/E 提供的基准的表示符号与我国不同，因此我们必须用自定义符号来标注基准面、基准轴、当我们的符号库里有了此符号以后（符号定义过程见附页），基准的标注过程如下：插入→绘图符号→定制，弹出符号标注窗口第一步：选符号第二步：选属性第三步：插入位置第四步：OK第五步：在符号的适当位置输入文本2、形位公差标注：方法一：用生成文本的方式标形位公差，过程如下：插入→注释→方向指引→输入→水平→垂直方向→制作注释。

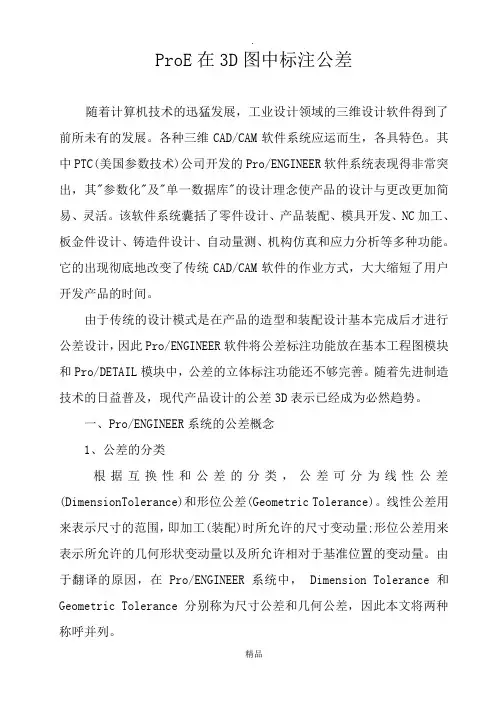

ProE在3D图中标注公差随着计算机技术的迅猛发展，工业设计领域的三维设计软件得到了前所未有的发展。

各种三维CAD/CAM软件系统应运而生，各具特色。

其中PTC(美国参数技术)公司开发的Pro/ENGINEER软件系统表现得非常突出，其"参数化"及"单一数据库"的设计理念使产品的设计与更改更加简易、灵活。

该软件系统囊括了零件设计、产品装配、模具开发、NC加工、板金件设计、铸造件设计、自动量测、机构仿真和应力分析等多种功能。

它的出现彻底地改变了传统CAD/CAM软件的作业方式，大大缩短了用户开发产品的时间。

由于传统的设计模式是在产品的造型和装配设计基本完成后才进行公差设计，因此Pro/ENGINEER软件将公差标注功能放在基本工程图模块和Pro/DETAIL模块中，公差的立体标注功能还不够完善。

随着先进制造技术的日益普及，现代产品设计的公差3D表示已经成为必然趋势。

一、Pro/ENGINEER系统的公差概念1、公差的分类根据互换性和公差的分类，公差可分为线性公差(DimensionTolerance)和形位公差(Geometric Tolerance)。

线性公差用来表示尺寸的范围，即加工(装配)时所允许的尺寸变动量;形位公差用来表示所允许的几何形状变动量以及所允许相对于基准位置的变动量。

由于翻译的原因，在Pro/ENGINEER系统中， Dimension Tolerance和Geometric Tolerance分别称为尺寸公差和几何公差，因此本文将两种称呼并列。

在零件模式下，线性(尺寸)公差归属于尺寸属性，形位(几何)公差归属于注释特征，在组件模式下，公差标注有其特殊性，因此需要分别叙述。

本文以变速箱为例，分别标注箱体轴承支座半圆的直径、中心距等尺寸公差和圆柱度、位置度等几何公差，以及装配体的从动尺寸公差。

2.绘图环境设置在零件/组件模式下标注公差，必须先设置环境变量，单击菜单栏中[工具]/[选项]命令，系统弹出"选项"对话框，在"选项"和"值"两栏中依次输入表1中的数值。

1. 尺寸公差选项选择需要更改的尺寸——右击属性——里面有norminal（一般象征）/LIMITS（限制）/PLUS-MINUL（加减）/（+/-）SYMMETRIC（+/-相称性）/AS IS（如其）.选择你所对应的尺寸类型即可另外如果更改不了，那就要看你的工程图配置文件里的设置尺寸公差的显示有没有打开操作如下：右击鼠标——属性——工程图选项——输入tol-display，把no改为yes即可：首先介绍配置工程图选项1.在工程图模块选择“文件”菜单->点选“属性”在弹出的菜单中选择“绘图选项”，如图1。

图12.在绘图选项中“1”为绘图选项，“2”为当前设置值，“3”为选项说明，您可以根据说明来配置相关选项，配置完成请点击“4”保存。

绘图选项文件后缀名为“.dtl”。

图23.常用绘图选项说明。

drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

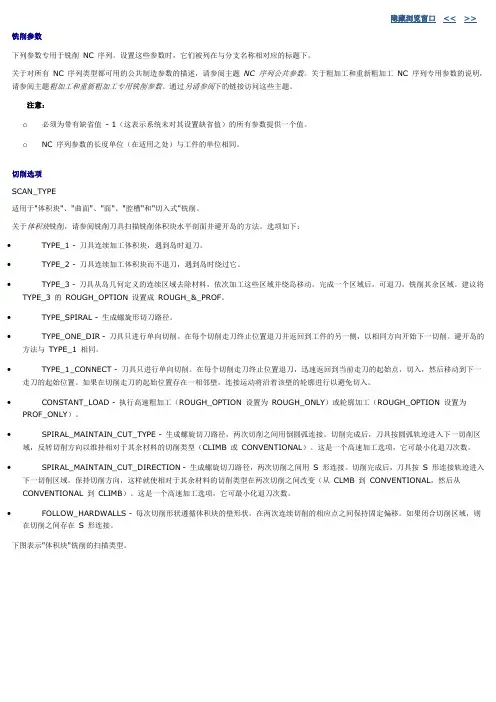

隐藏浏览窗口<<>>铣削参数下列参数专用于铣削NC 序列。

设置这些参数时，它们被列在与分支名称相对应的标题下。

关于对所有NC 序列类型都可用的公共制造参数的描述，请参阅主题NC 序列公共参数。

关于粗加工和重新粗加工NC 序列专用参数的说明，请参阅主题粗加工和重新粗加工专用铣削参数。

通过另请参阅下的链接访问这些主题。

注意：o必须为带有缺省值- 1（这表示系统未对其设置缺省值）的所有参数提供一个值。

o NC 序列参数的长度单位（在适用之处）与工件的单位相同。

切削选项SCAN_TYPE适用于"体积块"、"曲面"、"面"、"腔槽"和"切入式"铣削。

关于体积块铣削，请参阅铣削刀具扫描铣削体积块水平剖面并避开岛的方法。

选项如下：∙TYPE_1 - 刀具连续加工体积块，遇到岛时退刀。

∙TYPE_2 - 刀具连续加工体积块而不退刀，遇到岛时绕过它。

∙TYPE_3 - 刀具从岛几何定义的连续区域去除材料，依次加工这些区域并绕岛移动。

完成一个区域后，可退刀，铣削其余区域。

建议将TYPE_3 的ROUGH_OPTION 设置成ROUGH_&_PROF。

∙TYPE_SPIRAL - 生成螺旋形切刀路径。

∙TYPE_ONE_DIR - 刀具只进行单向切削。

在每个切削走刀终止位置退刀并返回到工件的另一侧，以相同方向开始下一切削。

避开岛的方法与TYPE_1 相同。

∙TYPE_1_CONNECT - 刀具只进行单向切削。

在每个切削走刀终止位置退刀，迅速返回到当前走刀的起始点，切入，然后移动到下一走刀的起始位置。

如果在切削走刀的起始位置存在一相邻壁，连接运动将沿着该壁的轮廓进行以避免切入。

∙CONSTANT_LOAD - 执行高速粗加工（ROUGH_OPTION 设置为ROUGH_ONLY）或轮廓加工（ROUGH_OPTION 设置为PROF_ONLY）。

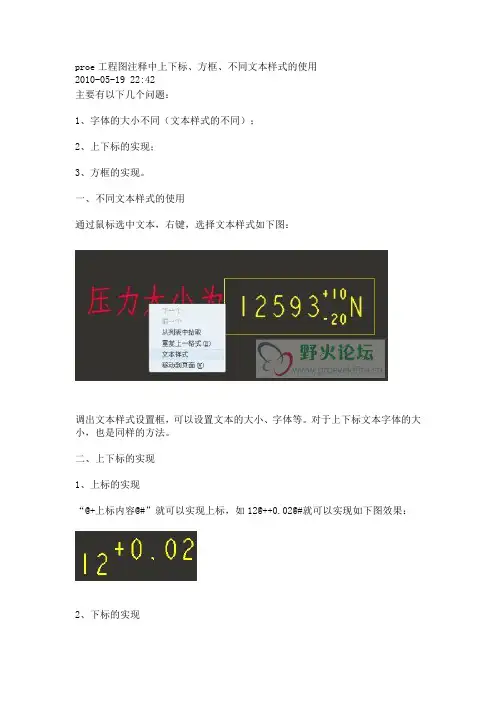

proe工程图注释中上下标、方框、不同文本样式的使用
2010-05-19 22:42
主要有以下几个问题：
1、字体的大小不同（文本样式的不同）；
2、上下标的实现；
3、方框的实现。

一、不同文本样式的使用
通过鼠标选中文本，右键，选择文本样式如下图：
调出文本样式设置框，可以设置文本的大小、字体等。

对于上下标文本字体的大小，也是同样的方法。

二、上下标的实现
1、上标的实现
“@+上标内容@#”就可以实现上标，如12@++0.02@#就可以实现如下图效果：2、下标的实现
“@+下标标内容@#”就可以实现下标，如12@-+0.02@#就可以实现如下图效果：
3、上下标的同时实现
“@+上标内容@#@+下标标内容@#”，是上下标共同结合，如12@++0.01@#@- 0@#，实现效果如下图：
三、方框的实现
“@[”表示方框的开始，“@]”表示方框的结束，如@[方框内容@]，实现效果如下图：
四、综合实例
尺寸为@[12@++0.01@#@- 0@#@]，其效果如下图：
1、不更改文本样式效果
2、更改文本样式效果：
3、形位公差基本格式：@[形位公差符号@]@[数值@]@[基准@]。

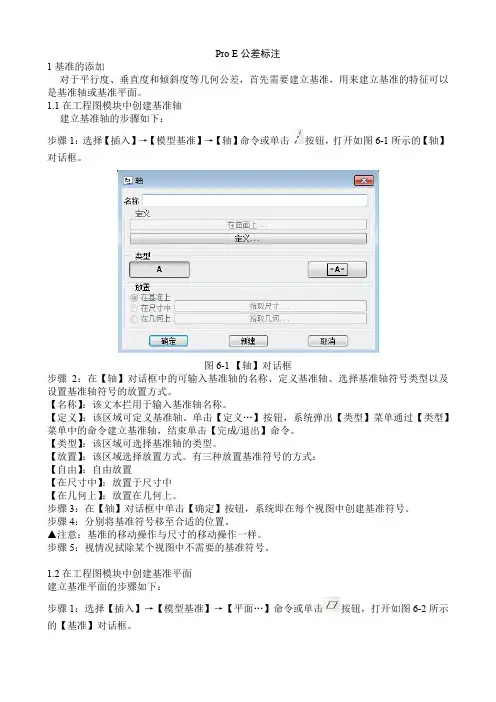

Pro E公差标注1 基准的添加对于平行度、垂直度和倾斜度等几何公差，首先需要建立基准，用来建立基准的特征可以是基准轴或基准平面。

1.1 在工程图模块中创建基准轴建立基准轴的步骤如下：步骤1：选择【插入】→【模型基准】→【轴】命令或单击按钮，打开如图6-1所示的【轴】对话框。

图6-1 【轴】对话框步骤2：在【轴】对话框中的可输入基准轴的名称、定义基准轴、选择基准轴符号类型以及设置基准轴符号的放置方式。

【名称】：该文本拦用于输入基准轴名称。

【定义】：该区域可定义基准轴。

单击【定义…】按钮，系统弹出【类型】菜单通过【类型】菜单中的命令建立基准轴，结束单击【完成/退出】命令。

【类型】：该区域可选择基准轴的类型。

【放置】：该区域选择放置方式。

有三种放置基准符号的方式：【自由】：自由放置【在尺寸中】：放置于尺寸中【在几何上】：放置在几何上。

步骤3：在【轴】对话框中单击【确定】按钮，系统即在每个视图中创建基准符号。

步骤4：分别将基准符号移至合适的位置。

▲注意：基准的移动操作与尺寸的移动操作一样。

步骤5：视情况拭除某个视图中不需要的基准符号。

1.2在工程图模块中创建基准平面建立基准平面的步骤如下：步骤1：选择【插入】→【模型基准】→【平面…】命令或单击按钮，打开如图6-2所示的【基准】对话框。

图6-2【基准】对话框步骤2：在【基准】对话框中的可输入基准平面的名称、定义基准平面、选择基准平面符号类型以及设置基准平面符号的放置方式。

【名称】：该文本拦用于输入基准平面名称。

【定义】：该区域可定义基准平面。

该区域有两个选项：【在曲面上…】：单击该按钮可在视图中选择一基准平面或其他平面定义基准。

【定义…】：单击该按钮，系统弹出【基准平面】菜单，通过【基准平面】菜单中的命令建立基准平面，结束单击【完成/退出】命令。

【类型】：该区域可选择基准平面符号的类型。

【放置】：该区域选择基准平面符号的放置方式，同基准轴符号放置方式一样。

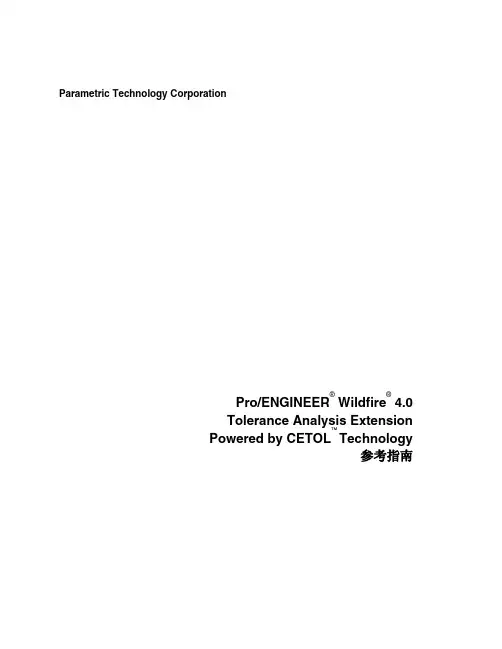

Parametric Technology CorporationPro/ENGINEER® Wildfire® 4.0Tolerance Analysis ExtensionPowered by CETOL™Technology参考指南© 2008 Parametric Technology Corporation 版权所有。
