连接器公差分析

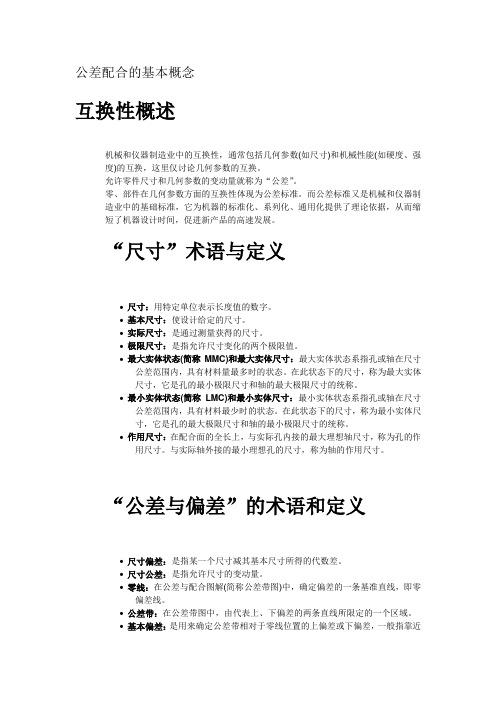

公差配合的基本概念互换性概述机械和仪器制造业中的互换性，通常包括几何参数(如尺寸)和机械性能(如硬度、强度)的互换，这里仅讨论几何参数的互换。

允许零件尺寸和几何参数的变动量就称为“公差”。

零、部件在几何参数方面的互换性体现为公差标准。

而公差标准又是机械和仪器制造业中的基础标准，它为机器的标准化、系列化、通用化提供了理论依据，从而缩短了机器设计时间，促进新产品的高速发展。

“尺寸”术语与定义∙尺寸：用特定单位表示长度值的数字。

∙基本尺寸：使设计给定的尺寸。

∙实际尺寸：是通过测量获得的尺寸。

∙极限尺寸：是指允许尺寸变化的两个极限值。

∙最大实体状态(简称MMC)和最大实体尺寸：最大实体状态系指孔或轴在尺寸公差范围内，具有材料量最多时的状态。

在此状态下的尺寸，称为最大实体尺寸，它是孔的最小极限尺寸和轴的最大极限尺寸的统称。

∙最小实体状态(简称LMC)和最小实体尺寸：最小实体状态系指孔或轴在尺寸公差范围内，具有材料最少时的状态。

在此状态下的尺寸，称为最小实体尺寸，它是孔的最大极限尺寸和轴的最小极限尺寸的统称。

∙作用尺寸：在配合面的全长上，与实际孔内接的最大理想轴尺寸，称为孔的作用尺寸。

与实际轴外接的最小理想孔的尺寸，称为轴的作用尺寸。

“公差与偏差”的术语和定义∙尺寸偏差：是指某一个尺寸减其基本尺寸所得的代数差。

∙尺寸公差：是指允许尺寸的变动量。

∙零线：在公差与配合图解(简称公差带图)中，确定偏差的一条基准直线，即零偏差线。

∙公差带：在公差带图中，由代表上、下偏差的两条直线所限定的一个区域。

∙基本偏差：是用来确定公差带相对于零线位置的上偏差或下偏差，一般指靠近零线的那个偏差。

当公差带位于零线上方时，其基本偏差为下偏差；位于零线下方时，其基本偏差为上偏差。

∙标准公差：国标规定的，用以确定公差带大小的任一公差。

“配合”的术语和定义∙配合：是指基本尺寸相同的、互相结合的孔和轴公差带之间的关系。

∙基孔制：是基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。

ffc端子压接偏位公差FFC端子压接偏位公差FFC端子压接偏位公差是指在FFC（Flat Flexible Cable）端子的压接过程中，端子位置与理想位置之间的允许偏差范围。

在实际生产中，由于设备、工艺等因素的影响，FFC端子压接时可能会出现位置偏移的情况。

了解和控制FFC端子压接偏位公差对于保证产品质量和性能至关重要。

我们需要明确FFC端子的压接过程。

FFC端子是一种柔性扁平电缆，通常由导电铜箔和绝缘材料组成。

在FFC端子的压接过程中，将FFC插入到端子座中，通过压接工具施加压力，使FFC与端子座紧密接触，形成可靠的电气连接。

然而，在这个过程中，由于工艺、设备等因素的影响，可能会导致FFC端子的位置与理想位置之间存在一定的偏差。

FFC端子压接偏位公差的存在会对产品的性能和可靠性产生影响。

首先，位置偏移可能导致电气连接不良，影响信号的传输质量。

其次，偏位公差还可能影响FFC与其他组件的机械连接，导致产品失效或寿命缩短。

因此，准确控制FFC端子压接偏位公差对于保证产品的质量和可靠性具有重要意义。

为了控制FFC端子压接偏位公差，首先需要优化压接工艺。

压接工艺包括压接设备、压接头、压接参数等。

通过选择合适的设备和工艺参数，可以降低FFC端子的位置偏移。

其次，需要对FFC端子和端子座的设计进行优化。

合理设计FFC端子和端子座的尺寸和形状，可以减小位置偏移的概率。

此外，还可以采用一些辅助工具，如定位夹具、导向槽等，来帮助控制FFC端子的位置。

除了优化工艺和设计，还可以通过检测和测试来控制FFC端子压接偏位公差。

在生产过程中，可以采用一些检测手段，如视觉检测、测量仪器等，对FFC端子的位置进行检测和测量。

通过对检测结果的分析和判定，可以及时调整和修正压接工艺，以减小位置偏移。

FFC端子压接偏位公差是在FFC端子压接过程中存在的位置偏差范围。

了解和控制FFC端子压接偏位公差对于产品的质量和性能至关重要。

通过优化工艺和设计，以及采用检测和测试手段，可以有效控制FFC端子的位置偏移，提高产品的可靠性和性能。

公差分析基本知识公差分析是指对于一组零件或产品的尺寸、形状和位置等特征进行分析，确定其所允许的变动范围，以满足设计要求的一种方法。

公差分析的目的是确定零件间和零件内的公差，以保证产品在装配和使用过程中的质量要求。

公差分析主要包括以下几个方面的内容：1.公差的定义：公差是指零件上特征的允许变动范围。

公差一般分为基本公差和附加公差。

基本公差是指通过规定零件上特征的尺寸范围来控制公差。

附加公差是指为了控制零件间和零件内的相对位置而设置的公差。

2.公差的表示方法：公差可以通过标准公差、限制公差和配合公差等方式来表示。

标准公差是指根据国家标准规定的一组统一的公差数值。

限制公差是指通过上下限值来表示公差范围。

配合公差是指根据安装或运动要求来确定的公差范围。

3.公差的传递：公差的传递是指从一个零件到另一个零件上的公差如何变化的过程。

公差的传递可以通过最大材料条件和最小材料条件来进行分析。

最大材料条件是指零件尺寸取最大限制尺寸时，所有公差作用的总和。

最小材料条件是指零件尺寸取最小限制尺寸时，公差作用的总和。

4.公差链：公差链是指由多个零件组成的装配件中公差传递的路径。

公差链的形成是由于零件之间的相互作用和相互限制引起的。

公差链的存在会导致装配精度的累积误差，因此需要对公差链进行分析和控制。

5.公差的控制：公差分析的最终目的是为了确定合理的公差范围，以保证产品在装配和使用过程中的质量要求。

公差的控制可以通过设计优化、工艺改进和设备调整等方式来实现。

公差分析在产品设计和制造中具有重要的作用，能够帮助设计人员确定合理的公差要求，同时也有助于提高产品的装配精度和使用性能，降低产品开发和生产成本。

在实际应用中，公差分析需要结合制造工艺、设备精度和市场需求等多方面因素进行综合考虑，以获得最佳的公差方案。

连接器出货检验规范一、引言连接器是现代电子设备中重要的组件之一，用于连接和传输电流、信号和数据。

它的质量直接影响到整个设备的可靠性和性能。

为了确保连接器产品的质量，需要进行出货检验，以保证产品符合技术标准和客户要求。

本文将介绍连接器出货检验的规范和要求。

二、出货前检验1. 外观检查外观检查是连接器出货前最基本的检验项目之一。

检查连接器的外观是否完好，是否有变形、划痕、腐蚀等表面缺陷。

同时，还要检查连接器的颜色和标识是否与产品要求相符。

2. 尺寸检查尺寸检查是连接器出货前的重要检验项目之一。

根据产品设计图纸和技术要求，检查连接器的尺寸是否符合规定的公差范围。

尺寸检查可以使用量具、千分尺或影像测量仪等工具进行。

3. 功能性检查功能性检查是连接器出货前的关键检验项目之一。

根据产品的功能和性能指标，检查连接器是否满足技术要求。

例如，对于电源连接器，可以使用电流表、电压表等设备进行检测。

4. 包装检查包装检查是出货前的最后一道检验项目。

检查连接器的包装是否完好，是否有破损和污染。

确保包装符合运输和储存的要求，以防止连接器在运输和储存过程中受到损坏。

三、出货后检验1. 抽样检验为了确保产品的整体质量，可以进行出货后的抽样检验。

根据国家和行业标准，制定合理的抽样方案，从出货批次中随机选取样品进行检验。

通过对样品的外观、尺寸、功能性等检查，判断整个批次的质量是否合格。

2. 可追溯性检查可追溯性是确保连接器质量的重要要求之一。

在出货后检验中，要检查连接器产品的可追溯性信息是否齐全和准确。

例如，检查产品的批次号、生产日期、生产工艺信息等是否完整记录，并能够与产品相对应。

3. 可靠性检验可靠性检验是连接器质量保证的重要环节。

通过对连接器产品进行长时间的稳定工作测试，以模拟实际的工作环境和使用条件，评估连接器的可靠性和寿命。

可靠性检验可以使用加速老化试验、温度循环试验等方法进行。

四、出货检验记录对于连接器出货检验的结果，应及时记录并保存相关数据和报告。

连接器生产操作工艺及检验规范（一）造型操作要求1．型砂选用：外模采用有机酯硬化水玻璃砂做面砂，有机酯硬化水玻璃旧砂做背砂，中间填一些废砂，铸字用铬铁矿砂。

连接器1号砂芯采用CO2硬化碱性酚醛树脂新砂，连接器2号砂芯采用水玻璃有机酯新砂，CO2硬化的白砂与树脂的配比为100%新砂+3.0~3.2%树脂。

2．连接器外冷铁尺寸、形状见工艺图，造型准备班找废料割制。

3．铸型和砂芯表面刷上海涂料。

其方法：先用手把涂料膏涂刷在R角或粗糙毛面上，点火干燥，打磨，再刷一遍稀涂料，打磨，最后刷一遍浓一些的涂料，再打磨光滑。

铸型表面附一层1~2mm厚的涂料层，铸字处放铬铁矿砂的位置可不必上涂料，若附有涂料，须用铁钉去除。

4．每个铸型用喷灯吹2~3分钟即可，合箱后用热风机每箱吹0.5小时。

5．上下箱用铁制定位销定位，确保尺寸精度。

6．铸造炉号按SGS日月年排列。

如某规格当天生产3件，在生产日期后分别铸上-1，-2，-3，以便每个连接器都有一个独立编号。

具体为“SGS日月年-生产序号”例如：2011年10月15日制造的第3件，其炉号为“SGS151011-3”。

7．工作场地：造型车间安排在小跨20吨砂机场地。

8．砂芯通气管要求采用塑料软管。

9．铸型保温20-22H开箱。

10．铸型合箱外浇口尽量安排在一条直线上。

（二）冶炼操作要求1．采用6T中频炉冶炼，按要求的化学成分炼好钢水。

2．出钢温度1605~1615℃，浇注温度第一箱控制在1550~1555℃，最后一箱控制在1535~1540℃，保证铸字清晰，铸件表面无皱褶。

3．采用8T漏底包浇注。

4．浇注速度每箱20~30秒，每箱浇注时间尽量控制在25秒以内。

5. 化学成分及机械性能要求1）化学成分表1SCSiMn1H化学成分2）. 机械性能产品名称抗拉强度（σb）MPa屈服强度（σs）MPa断面延伸率（δ）%硬度（HB）连接器≥620 ≥490 ≥15 180~240 （三）热处理正火：900±10℃保温4H空冷淬火：890±10℃保温3H水冷回火：600±10℃保温5H空冷首批生产，淬火后，每炉抽取1件做硬度测试，要求≥HB401。

公差分析基本知识公差分析是评估产品零件的精度和一致性的过程，通过确定允许的差异范围来确保产品的质量。

在产品制造和工程领域中，公差分析是一个重要的工具，它可以帮助设计师和工程师优化产品设计，确保制造过程控制正确，并满足产品规格和要求。

公差是指在一组相同加工工艺下，零件之间允许的最大和最小尺寸间隔，用于衡量产品制造过程中的误差。

公差通常用+/-表示，其中正号表示上限公差，负号表示下限公差。

例如，如果一个零件的尺寸规格是10+/- 0.1mm，那么实际加工出来的尺寸可以在9.9mm至10.1mm之间变化。

在公差分析中，有一些常见的术语需要了解：1.尺寸公差：用于衡量产品零件尺寸的允差范围。

尺寸公差分为上限公差和下限公差，上限公差是允许的最大尺寸，下限公差是允许的最小尺寸。

2.允差：指在产品制造过程中，零件尺寸允许的变异范围。

允差可以根据产品的功能要求和制造成本进行调整。

3.适配：适配是指两个或多个零件之间的连接或配合。

适配可以是紧配（零件尺寸在公差范围内接合），松配（零件尺寸超出公差范围），或者间隙配合（零件尺寸在公差范围内留有间隙）。

4.组件公差：组件公差是由各个零件的公差堆加计算得出的总体公差。

组件公差的大小和分布对产品的性能和质量有很大影响。

公差分析的主要目标是确定产品设计和制造过程的控制限度，以确保产品可以满足规格要求。

公差分析可以通过以下步骤实现：1.确定产品规格和要求：首先需要确定产品的功能要求、设计目标和可接受的误差范围。

这些规格将成为公差分析的基础。

2.选择适当的公差标准：根据产品规格和要求，选择适当的公差标准。

公差标准通常由国际标准组织制定，例如ISO标准。

3.进行公差堆加计算：在公差堆加计算中，需要确定各个零件的尺寸公差，并将其叠加得到组件公差。

这个过程可以通过数学模型和计算机软件来完成。

4.分析公差堆积效应：通过分析公差堆积效应，可以确定产品在允许误差范围内的装配情况。

这有助于评估产品的可制造性和可装配性。

连接器公差分析1. 引言在现代工程设计中，连接器扮演着十分重要的角色。

连接器可以将不同的组件、设备或系统连接在一起，确保它们之间的信号传输或电力传递的正常进行。

然而，连接器在生产和装配过程中存在一定的不确定性，即公差。

连接器的公差分析是为了评估这种不确定性对连接器性能和可靠性的影响，并根据分析结果优化连接器设计和生产过程。

2. 连接器公差定义公差是指连接器的实际尺寸与理论尺寸之间的差异，通常以正负公差值表示。

连接器的公差可以分为以下几个方面：2.1 外观公差外观公差主要描述连接器的表面质量和形状的误差。

例如，连接器的外形、表面光洁度、边缘形状等都属于外观公差的范畴。

2.2 尺寸公差尺寸公差是指连接器的尺寸与设计要求之间的差异。

连接器的尺寸公差可以包括长度、宽度、高度、直径等方面的误差。

2.3 间隙公差间隙公差描述的是连接器之间的间隔，在连接器安装或装配时可能存在的空隙或间隙。

这会影响连接器的稳定性和可靠性。

2.4 轴向公差轴向公差是指连接器的轴向位置与理论位置之间的差异。

例如，连接器的插入深度、位置偏移等都属于轴向公差范畴。

3. 连接器公差分析方法对于连接器的公差分析，常见的方法有以下几种：3.1 数字化模拟数字化模拟是利用计算机辅助设计工具进行公差分析的一种方法。

通过建立连接器的三维模型，引入公差参数，利用数学方法进行计算和模拟，分析连接器在不同公差条件下的性能。

3.2 统计分析统计分析是通过实际测量和统计方法来对连接器公差进行分析的方法。

通过对大量连接器进行尺寸测量，获取连接器的实际公差数据，并利用统计方法对公差分布、公差堆积等进行分析。

3.3 公差优化公差优化是为了优化连接器设计和生产过程，减少公差对连接器性能的影响。

通过采用合适的公差策略，例如将公差限制在关键尺寸上，使用适当的加工工艺等，来降低连接器公差带来的影响。

4. 连接器公差分析的应用连接器公差分析在工程设计和生产过程中有着广泛的应用。
