一、工程名称：_______二、交底日期：____年____月____日三、施工单位：______四、分项工程名称：横通道开挖五、交底提要：为确保横通道开挖施工过程中的安全，提高施工人员的安全意识，现将横通道开挖安全技术交底如下：一、施工前的准备工作1. 施工现场必须进行安全检查，确保施工环境符合安全要求。
2. 施工人员必须经过专业培训，取得上岗证，熟悉施工图纸和施工工艺。
3. 施工现场应设置明显的警示标志，如警示牌、警戒线等。
4. 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。
5. 施工现场应配备消防器材，并确保其完好有效。
二、施工过程中的安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 横通道开挖前，应先进行地质勘探，了解地下情况，确保施工安全。
3. 横通道开挖过程中，应密切关注地质变化，发现异常情况立即停止施工，并采取相应措施。
4. 横通道开挖深度超过2米时，应在边沿设置两道1.2-1.5米高的护身栏杆，夜间应设红色标志灯。
5. 横通道开挖过程中，严禁人员在开挖范围内逗留、行走和作业。
6. 横通道开挖深度超过1.5米时，应设人员上下坡道和爬梯，以防发生坠落。
7. 施工现场严禁吸烟，并设置消防器材。
8. 施工机械应符合要求，防护装置必须齐全可靠。
9. 横通道开挖过程中，应定期进行监测，确保施工安全。
10. 横通道开挖完成后，应及时进行回填，并做好排水措施。
三、应急处置措施1. 发生安全事故时，立即停止施工，组织人员进行救援。
2. 报告上级领导和相关部门，按照应急预案进行处理。
3. 对事故原因进行调查，查明责任，追究相关人员的责任。
四、施工人员培训1. 施工人员必须参加安全教育培训，了解施工过程中的安全注意事项。
2. 施工人员应掌握应急处置措施，提高安全意识。
五、总结横通道开挖施工过程中，安全第一，施工人员必须严格遵守安全规定，确保施工安全。
施工单位应加强施工现场安全管理，定期进行安全检查，及时发现并消除安全隐患，确保工程顺利进行。

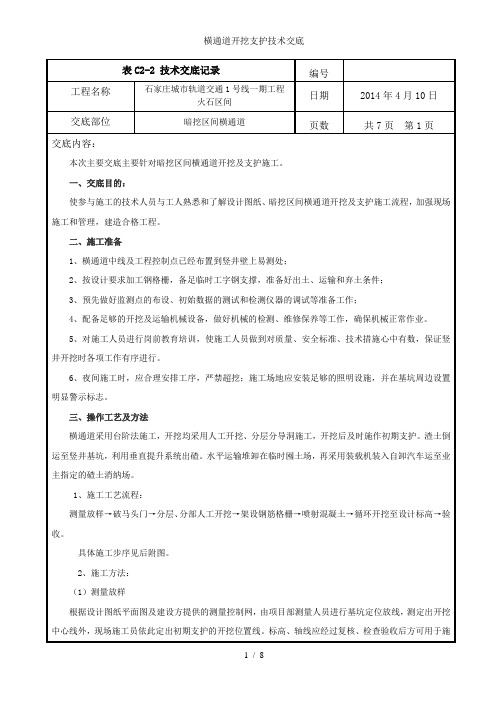

工程名称石家庄城市轨道交通1号线一期工程
日期2014年4月10日
火石区间
交底部位暗挖区间横通道页数共7页第2页工控制。
（2）分区破除马头门处井壁混凝土，割除钢格栅。
为了确保破除马头门施工的安全性，将采用人工分两个区进行破除。
首先进行第1部分马头门处井壁混凝土的破除，割除钢格栅，及时架立通道格栅钢架，并将其主筋与周围的竖井井壁钢格栅焊接牢固，喷射混凝土进行封闭成环，马头门开口段3榀格栅密排布置，以加强交叉口口部的支护。
第1部分马头门破除后开始正常进行横通道开挖、支护施工，当第1部分导洞开挖、支护一定距1～1.5倍洞径长度，并及时架设1和2之间的中隔板。
马头门分区破除示意图
（3）横通道第1部分断面开挖、支护
横通道断面开挖、支护，横通道第1部分断面采用台阶开挖、支护，在第1部分断面底部设置临时仰
1、本表由施工单位填写，交底单位与接收单位各存一份。
2、当做好分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
一、交底目的为确保横通道开挖施工过程中的安全，防止安全事故的发生，特制定本安全技术交底。
二、交底对象所有参与横通道开挖施工的施工人员、管理人员及监理人员。
三、交底时间[填写具体日期]四、交底内容1. 施工前的准备工作- 施工前必须对施工现场进行全面的安全检查，确保场地平整、排水畅通。
- 对施工人员进行安全技术培训，提高安全意识。
- 检查施工机械、工具是否完好，确保施工安全。
2. 施工过程中的安全措施- 人员配备：施工现场应配备足够的安全员，负责现场安全监督。
- 人员培训：所有施工人员必须经过专业培训，掌握横通道开挖的安全操作规程。
- 安全防护：- 施工人员必须佩戴安全帽、安全带等防护用品。
- 施工现场设置明显的警示标志，提醒施工人员注意安全。
- 横通道两侧设置安全防护栏杆，防止人员坠落。
- 施工机械：- 施工机械必须符合安全标准，并定期进行检修和维护。
- 施工机械操作人员必须具备相应的操作资质。
- 施工材料：- 施工材料应堆放在指定区域，不得占用施工通道。
- 施工材料应保持干燥，防止滑倒事故发生。
3. 应急措施- 制定应急预案，确保在发生安全事故时能够迅速采取有效措施。
- 设置急救箱，配备必要的急救药品和器材。
- 定期进行应急演练，提高应对突发事件的能力。
4. 其他注意事项- 施工过程中，严禁吸烟、使用明火。
- 施工现场严禁酒后作业。
- 施工人员必须遵守施工现场的各项规章制度。
五、交底要求1. 施工单位应将本安全技术交底内容书面通知所有施工人员。
2. 施工人员应认真学习并掌握本安全技术交底内容。
3. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。
4. 施工现场应设立安全监督员，负责监督实施本安全技术交底内容。
六、附件1. 横通道开挖安全技术操作规程2. 应急预案七、备注本安全技术交底自发布之日起实施，如遇特殊情况，应及时修订。
八、交底人[填写交底人姓名及职务]九、审核人[填写审核人姓名及职务]十、日期[填写具体日期]。
图1 超前小导管施工工艺流程图5.施工要求(1) 制作钢花管小导管前端做成尖锥形，尾部焊接φ8mm钢筋加劲箍，管壁上每隔10cm 梅花型钻眼，眼孔直径为8mm，尾部长度不小于５0cm作为不钻孔的止浆段，。
小导管构造见图2。
图2 注浆小导管结构图(2) 小导管安装①测量放样，在设计孔位上做好标记，用凿岩机，孔径较设计导管管径大20mm以上。
②成孔后，将小导管按设计要求插入孔中，或用凿岩机直接将小导管从钢架上部、中部打入，外露30cm支撑于开挖面后方的钢架上，与钢架共同组成预支护体系。
(3)注浆采用KBY-50/70注浆泵压注水泥浆或水泥砂浆。
注浆前先喷射混凝土5～10cm厚封闭掌子面，形成止浆盘。
注浆前先冲洗管内沉积物，顺序为由下而上，浆液先稀后浓、注浆量先大后小，注浆压力由小到大。
单孔注浆压力达到设计要求值，持续注浆10min且进浆速度为开始进浆速度的1/4或进浆量达到设计进浆量的80%及以上时注浆方可结束。
注浆施工中认真填写注浆记录，随时分析和改进作业，并注意观察施工支护工作面的状态。
注浆参数应根据注浆试验结果及现场情况调整。
注浆参数可参照以下数据进行选择：注浆压力：一般为0.5～1.0MPa浆液初凝时间：1～2min交底记录班组技术交底班组名称超前小导管注浆班工种钻孔工班组长技术负责人施工内容横通道马头门超前小导管钻孔技术交底1、横通道拱部超前注浆预支护，采用Φ42超前小导管，长度为3.5米，环向间距0.3米，纵向间距1.5米，外插角15～20度。
拱部120°范围内设置，其纵向搭接长度不小于1m。
2、钻孔采用手风钻钻孔，钻孔位置按住技术人员在所需要打小导管孔的位置钻孔。
并注意外插角度。
3、钻孔深度应比设计深度大5cm，在钻孔时注意钻机供水是否正常，以防止钻头烧毁。
4、小导管前端做成尖锥形，尾部焊接φ8mm钢筋加劲箍，管壁上每隔10cm梅花型钻眼，眼孔直径为8mm，尾部长度不小于５0cm作为不钻孔的止浆段。
