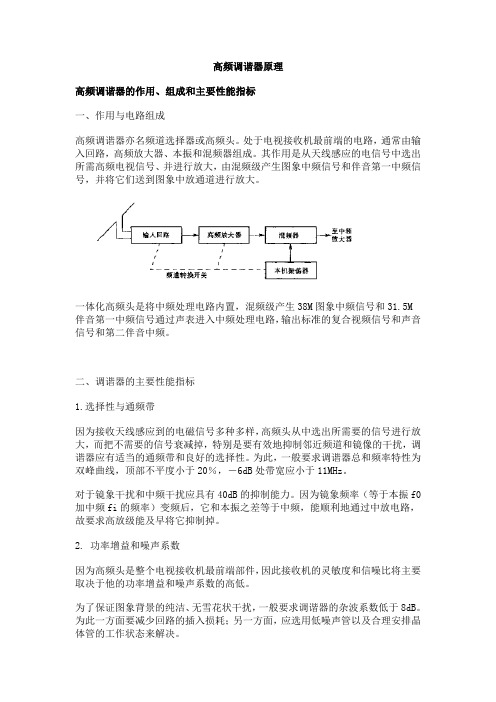

高频调谐器原理高频调谐器的作用、组成和主要性能指标一、作用与电路组成高频调谐器亦名频道选择器或高频头。
处于电视接收机最前端的电路，通常由输入回路，高频放大器、本振和混频器组成。
其作用是从天线感应的电信号中选出所需高频电视信号、并进行放大，由混频级产生图象中频信号和伴音第一中频信号，并将它们送到图象中放通道进行放大。
一体化高频头是将中频处理电路内置，混频级产生38M图象中频信号和31.5M伴音第一中频信号通过声表进入中频处理电路，输出标准的复合视频信号和声音信号和第二伴音中频。
二、调谐器的主要性能指标1.选择性与通频带因为接收天线感应到的电磁信号多种多样，高频头从中选出所需要的信号进行放大，而把不需要的信号衰减掉，特别是要有效地抑制邻近频道和镜像的干扰，调谐器应有适当的通频带和良好的选择性。
为此，一般要求调谐器总和频率特性为双峰曲线，顶部不平度小于20％，－6dB处带宽应小于11MHz。
对于镜象干扰和中频干扰应具有40dB的抑制能力。
因为镜象频率（等于本振f0加中频fi的频率）变频后，它和本振之差等于中频，能顺利地通过中放电路，故要求高放级能及早将它抑制掉。
2. 功率增益和噪声系数因为高频头是整个电视接收机最前端部件，因此接收机的灵敏度和信噪比将主要取决于他的功率增益和噪声系数的高低。
为了保证图象背景的纯洁、无雪花状干扰，一般要求调谐器的杂波系数低于8dB。
为此一方面要减少回路的插入损耗；另一方面，应选用低噪声管以及合理安排晶体管的工作状态来解决。
为了提高接收机的灵敏度和信杂比，一般要求调谐器的功率增益为20～30dB，同时要求高低频道的增益差应小于8dB。
高放管都要求是高放低噪声管。
3.交叉调制如果邻近频道的信号很强，由于晶体管器件存在着一定的非线性，就会对欲接收频道的电视信号进行调制，结果出现两个不同图象。
这种现象叫做交叉调制。
因此高频头对于邻近频道的抑制应尽可能地大。
4．频道范围高频头覆盖的频率范围。

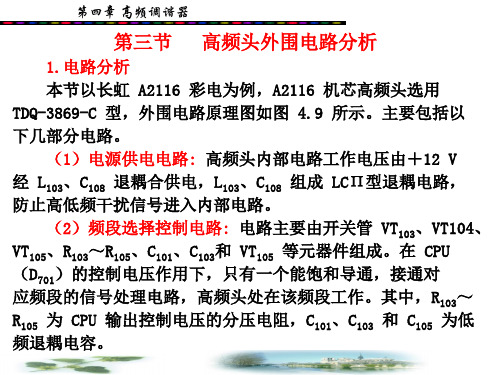

高频头引脚有IF,BM,BL,BH,BU ,TU,AGC,AFTIF是中放输出BM是高频头工作电压一般是12VBL,BH,BU是波段电压一般是12V搜索哪一波段哪一波段有电压。
TU是调电压一般是0-30V之间变化。
AGCJ是7V高频头、中频电路(agc自动增益控制、afc自动频率微调控制)高频调谐器又叫频道选择器，俗称高频头。
从结构上来分高频头有两种，一种是机械调谐高频头，它是通过改变电感进行频道选择的（开关式、转盘式）；另一种是电调谐高频头，它是通过直流电压改变回路中的电容（变容二极管）进行频道选择的。
机械调谐高频头操作简单，工作稳定，但体积大，现已很少使用。
电调谐高频头的优点是无机械触点、寿命长，在波段范围内频率连续可调，但频率位置不固定，在更换台时需临时调整。
为避免这一麻烦，必须附加多路频道预选器，电子调谐器的本振频率易受温度变化的影响，必须用AFC电路校正。
目前在彩电种使用的高频头多为电调谐高频头，并且基本上都是用微电脑来控制。
电调谐高频头一般由输入回路、高频放大器、本机振荡器和混频器等几部分组成，同时进行高放自动增益控制（AGC）和自动频率微调（AFT）控制。
混频器的作用是将图像高频信号(fp)和伴音高频信号（fs）变换成各自固定的图像中频（fpI 38MHz）和第一伴音中频（fsI 31.5MHz）信号，然后送到中频放大器进一步放大，而代表图像和伴音信息的高频电视信号调幅波的振幅和瞬时频率的变化规律不变。
电视接收机收到的射频电视信号进入高频调谐器，首先要经过输入电路中的LC调谐回路进行选频，去掉无用信号，把有用信号选出来，再经高频放大，并与本振电路送来的高频正弦波信号一起送到混频器中进行混频。
混频电路的作用是让两个高频信号进行差拍，来产生差拍信号，然后把差拍信号通过LC电路选出来，即得到一个成为中频的电视信号，其频率比原来接收输入的高频信号的频率低非常多，但信号中所携带的信息一点没改变。
