电调谐高频头电路方框图及引脚作用

细说高频头细说高频头细说高频头(一)-说起高频头来都不陌生，知道高频头这是俗称，它的正式名称为高频调谐器。

这对于从事卫星电视、卫星通信专业人员以及卫视爱好者来讲并不陌生。

高频头是卫星电视、卫星通信设备系统中甚为重要且不可缺少的一个器件。

在电视接收机中，也有一个高频头器件。

两者的名子一样，作用也相似，只是它们工作的频段不一样而已。

现在的高频头（LNB及LNBF）一般由两部分组成，一部分是无源部分又称天馈部分，一部分是有源部分即高放。

本振、混频部分。

如图一和图二所示。

天馈即天线与馈源，这一部分是由天线（振子）和放置天线的谐振波导而构成的辐射器组成。

说到这里，有些读者可能感到困惑，怎么天线竟然在高频头里？天线不是几米大的庞然大物吗，就是小型偏馈天线也要有0.6m、0.75m……这么大的天线怎么一下子跑到小小的高频头里？实际上我们常说的几米几米的大天线，那不是真正意义上的天线，而是天线的反射面或反射器。

电波通过这个几米大的反射面（器）反射并聚焦到馈源天线上去（即接收）。

或者天线上的电信号，经馈源射通过反射面（器）传播到空中去（即发射）。

因此真正意义上的天线是存在于高频头馈源里面的那个像探针一样的小小的振子，如图三其几何尺寸是远远小于天线反射面的尺寸的。

我们把这个小小的天线称为天线振子或者耦合振子简称振子，就是因为它是线性天线中最基本的谐振天线单元。

在卫星接收中，就是这个称为振子的天线将天线反射面（器）反射过来的电波吸收并耦合到高频头的高放中去，经过后面的一系列处理，从而获得完整的图像信号和伴音信号。

这个小小的振子天线的长短是与接收的电波的波长有关的。

因为它属于线性的单谐振天线的非对称型的半波天线，因此它的长度应该是它所接收的电波波长的1/4左右。

比如C 波段，频率范围在f=3.7～4.2GHz之间，它所对应的波长λ＝7.143～8.108cm。

那么C波段高频头内天线振子是1/4波长，对应的尺寸长度在1.786～2.027cm范围。

KA22427-AM调谐，FM中放收音集成电路KA22427是韩国三星公司生产的AM调谐，FM中放收音集成电路，应用于各种收音机，收录音机及组合音响中。

1. KA22427内电路方框图及引脚功能KA22427集成块调幅部分包含从AM天线输入至检波输出的全部电路：调频部分不含高频放大及混频，只含从FM中频输入至鉴频输出的全部电路。

此外，该集成电路还含有功放电路。

因此，KA22427只要再配上调频高频头即可构成一台完整的调频，调幅收音机。

KA22427集成块内电路方框图如图所示，该IC采用16脚双列直插式封装，其集成电路的引脚功能见表所列。

2. KA22427主要电参数KA22427集成电路工作电源电压范围为3--12V.典型工作电压Vcc=4.5-9V.(1）极限使用条件。

当Ta=25'C时，电源电压Vcc=13V（与外接限流电阻有关).允许功耗Pd=600mW.(2)主要电参数。

在Vcc=6V，Ta=25'C条件下有以下主要电参数。

．静态电源电流ICC 当Vcc=6V时的典型值为13 mAo当VCC=9 V时的最大值为22 mA，典型值为16 mA。

．鉴频输出电压Vcaf 典型值为300 mV。

．电压增益Gv 最大值为46dB，最小值为37dB，典型值为43dB。

．输出功率PO 当THD=10%时，Vcc=3V时的典型值为50MW; VCC=6V时的最小值为250 mW.典型值350MW; VCC=9V时的最小值为700mW.典型值900mw。

．音频输入阻抗Z ⑨脚典型值为250k。

．检波输出电压Vo 典型值为300 mV.．限幅输入电压Vi 最大值为40v，典型值为30V。

3. KA22427典型应用电路KA22427集成块的典型应用电路如图所示.4.电路工作过程当波段开关S1(1-4)处于AM某一波段时，天线信号从⑥脚输入，经与本振信号混频后，得到的信号从④脚输出，经选频后从②脚进入中放电路，放大后经检波，得到的音频信号从⑧脚输出，经音量控制后从⑨脚进入功放电路，放大后从12脚输出去驱动喇叭(y)发声。

电视原理教程第六章高频调谐器高频头6.1 高频调谐器的功用及性能要求6.2 高频调谐器的功能电路分析6.3 TDQ-3型调谐器电路分析6.4 频道预置器6.1 高频调谐器的功用及性能要求本节将主要介绍高频头的作用及技术指标。

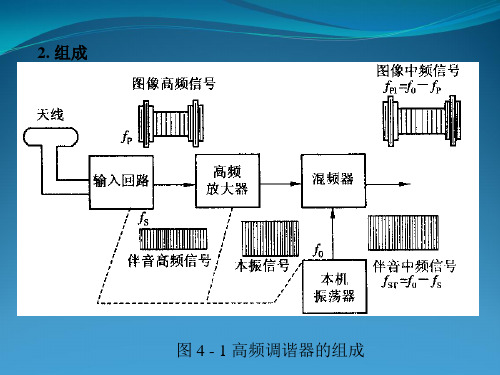

高频调谐器的原理框图及功用一、组成：输入回路、高频放大器、本机振荡器、混频器1、从天线接收的许多电信号中，通过输入回路和高放级回路选择需要的电视节目。

2、将信号放大，提高灵敏度，满足混频器所需幅度。

3、将高频信号变换成图像中频和第一伴音中频信号。

机械调谐（改变电感）电调谐（改变电容）对高频头的主要性能要求1、噪声系数小，功率增益高，放大器工作稳定。

2、具有足够的通频带宽度和良好选择性3、与天线、馈线有良好的匹配关系4、高放级应设有自动增益控制电路5、本机振荡的频率稳定度要高，且对外辐射小。

6.2 高频调谐器的功能电路分析本节将主要介绍高频头各部分的典型电路及性能。

机械调谐与电子调谐原理一、机械调谐又分成开关式、转盘式每一个频道的输入线圈、高放负载线圈和本机振荡线圈都是独立的，频道切换互相无影响，缺点：容易产生机械故障。

1、变容二极管及电子调谐基本原理用变容二极管代替可调，电容，通过调节其电压改变其电容值，从而达到调节频率的目的。

电子调谐原理、波段覆盖和电子开关变容二极管上电压为-3V——-30V，电容覆盖比为1：6，频率比为2.45：1。

所以必须将电视频段分成两个波段（低频段1—5频段；高频段6—12频段）1—5频段频率范围：52.5—88MHz，覆盖范围1.68 6——12频段频率范围：171—219MHz，覆盖范围1.28满足变容二极管的覆盖范围初级回路L1+L2，次级L3+L4，工作在1—5频段初级回路L1，次级L3，工作在6—12频段、电调谐高频头的统调与跟踪统调：要求无论电位器、变容二极管的值是多少，输入选频回路、高放双调谐回路的对应谐振频率均应相同要求在全频段内，本振回路谐振频率应处处与输入选频回路、高放双调谐回路的谐振频率相差38MHz输入回路作用：频道选择、阻抗匹配、抑制干扰、对强信号衰减一、选频电路用来完成选频及阻抗匹配，电调谐与机械电路结构相同、选频电路如何实现阻抗匹配选频电路通过电感抽头和电容分压方式与馈线及高放级连接，以实现良好匹配，避免产生反射。

彩色电视机高频头脚位名称及作用
彩色电视机高频头脚位名称及作用
一般是波段集成电路7910或7920损环.,在搜索状态下首先检查一下高频头的波段电压是否正常和搜索时高频头的BT(TU)电压(调台电压)有没有.有调台电压没有波段电压就是波段集成电路坏.有波段电压有调台电压就是高频头坏.
高频头引脚有 IF,BM,BL,BH,BU ,TU,AGC,AFT
IF是中放输出
BM是高频头工作电压一般是12V
BL,BH,BU是波段电压一般是12V搜索哪一波段哪一波段有电压。

TU是调电压一般是0-30V之间变化。

AGCJ是7V。
