高频头电路分析

卫星接收机高频头电路原理高频头内部各组成部分的电路原理分别介绍如下。

1．低噪声前置场效应管放大器低噪声前置场效应管放大器由多级坊效应管放大器组成，它的输入端加入一个低损耗隔离器以获得较小的电压驻波比，同馈源相匹配。

低噪声前置放大器的组成方框图如下图所示。

下图为典型的三级低噪声场效应管放大器电路原理图，图中场效应管3个脚G、D、S分别为栅极、漏极和源极，放大器的工作点用三极管来稳定，栅极偏压由集成电路555振荡整流输出的约-3.5 V电压供给。

各级放大器的输入／输出端采用微带电路结构组成滤波匹配网络。

2．第一混频器第一混频器的作用是把低噪声放大器送来的卫星电视信号(如3.7～4.2 GHz)与本机振荡信号混频产生第一中频信号（称为降频信号）。

第一混频器按器件分有肖特基二极管混频和场效应管混频，现以肖特基二极管平衡混频器为例，说明其原理。

下图为采用微带结构的肖特基二极管平衡混频器。

图中，前置低噪声放大器输出的信号和第一本振信号分别从双分支定向耦合器的两个隔离端1和3加入，混合后由输出端2和4分别加到二极管VD1、VD2上，然后经过低通滤波器后输出中频信号，送入前置中频放大器。

低通滤波器由图4中的高频短路块和高阻抗的电感组成，其作用是把信号、本振及镜频信号滤除掉而让中频信号通过。

3．第一本振第一本振的作用是使在C频段时产生5.17 GHz左右的振荡频率，在Ku频段时产生10.25 GHz 左右的振荡频率，与低噪声放大器输出的卫星电视信号混频产生第一中频信号。

第一本振大多采用介质稳频场效应管或介质稳频双极型晶体管振荡器。

上图为介质稳频场效应管振荡器电路原理图，它由场效应管振荡器和介质稳频腔组成。

图中，场效应管栅极和漏极之间由电容Cl引入一定的反馈，构成所需频率的非稳频振荡电路，介质谐振器放在距场效应管输出端1/2λg处，调整它与带线间的距离，可以稳定频率。

介质谐振器结构示意图如下图所示。

4．前置中频放大器(1)前置中频放大器的任务是把混频器输出的微弱中频信号放大，以便于传输。

c波段高频头拆解
高频头是一种常见的电子元件，常用于无线通信设备中。

它的作用是将电信号转换成无线电波，并将其发送出去。

在C波段中，高频头扮演着重要的角色。

高频头的拆解可以揭示其内部结构和工作原理。

首先，我们来看一下高频头的外观。

它通常由一个金属外壳组成，内部有各种电子元件。

这些元件包括电路板、电感器、电容器等。

高频头的外壳通常具有一些接口，用于连接其他设备。

拆解高频头时，我们首先需要打开外壳，这可以通过拧开螺丝或者解开卡扣来实现。

一旦打开了外壳，我们就可以看到内部的电路板。

电路板上有许多小型元件，这些元件通过焊接在一起形成了一个复杂的电路。

在电路板上，我们可以看到一些重要的元件，比如射频变压器、射频滤波器和射频放大器。

这些元件是高频头能够工作的关键部分。

射频变压器负责将电信号转换成无线电波，射频滤波器用于滤除不需要的信号，而射频放大器则负责放大信号的强度。

除了这些元件，电路板上还有一些其他的元件，比如晶体管、电容器和电感器。

这些元件在高频头的工作中也起到了重要的作用。

晶体管用于放大电信号，电容器用于储存电荷，而电感器用于产生磁场。

通过拆解高频头，我们可以更好地理解其内部结构和工作原理。

这有助于我们更好地设计和制造高频头，以满足不同无线通信设备的需求。

总的来说，高频头是一种关键的电子元件，它在无线通信设备中起着重要的作用。

通过拆解高频头，我们可以深入了解其内部结构和工作原理，这对于设计和制造高质量的高频头至关重要。

希望本文能够帮助读者更好地理解和应用高频头。

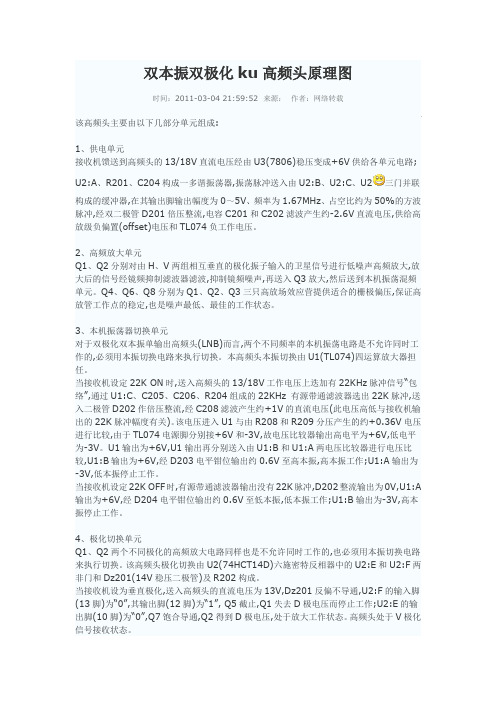

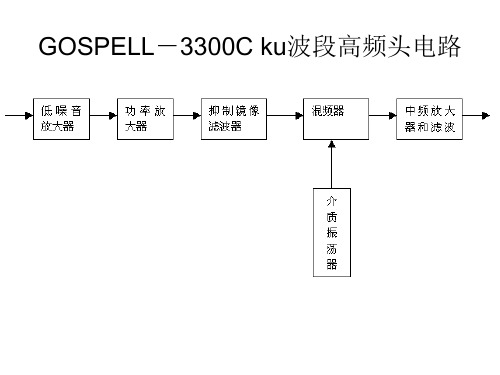

双本振双极化ku高频头原理图时间：2011-03-04 21:59:52 来源：作者：网络转载该高频头主要由以下几部分单元组成:1、供电单元接收机馈送到高频头的13/18V直流电压经由U3(7806)稳压变成+6V供给各单元电路; U2:A、R201、C204构成一多谐振荡器,振荡脉冲送入由U2:B、U2:C、U2三门并联构成的缓冲器,在其输出脚输出幅度为0～5V、频率为1.67MHz、占空比约为50%的方波脉冲,经双二极管D201倍压整流,电容C201和C202滤波产生约-2.6V直流电压,供给高放级负偏置(offset)电压和TL074负工作电压。

2、高频放大单元Q1、Q2分别对由H、V两组相互垂直的极化振子输入的卫星信号进行低噪声高频放大,放大后的信号经镜频抑制滤波器滤波,抑制镜频噪声,再送入Q3放大,然后送到本机振荡混频单元。

Q4、Q6、Q8分别为Q1、Q2、Q3三只高放场效应营提供适合的栅极偏压,保证高放管工作点的稳定,也是噪声最低、最佳的工作状态。

3、本机振荡器切换单元对于双极化双本振单输出高频头(LNB)而言,两个不同频率的本机振荡电路是不允许同时工作的,必须用本振切换电路来执行切换。

本高频头本振切换由U1(TL074)四运算放大器担任。

当接收机设定22K ON时,送入高频头的13/18V工作电压上迭加有22KHz脉冲信号“包络”,通过U1:C、C205、C206、R204组成的22KHz 有源带通滤波器选出22K脉冲,送入二极管D202作倍压整流,经C208滤波产生约+1V的直流电压(此电压高低与接收机输出的22K脉冲幅度有关)。

该电压进入U1与由R208和R209分压产生的约+0.36V电压进行比较,由于TL074电源脚分别接+6V和-3V,故电压比较器输出高电平为+6V,低电平为-3V。

U1输出为+6V,U1输出再分别送入由U1:B和U1:A两电压比较器进行电压比较,U1:B输出为+6V,经D203电平钳位输出约0.6V至高本振,高本振工作;U1:A输出为-3V,低本振停止工作。

LNB一般我们所说的“天线”是0.25m、0.45m或者4m、6m甚至更大的比较常见的锅面天线。

其实那些都不是真正意义上的天线，是直观上看到的天线反射器（面）；真正的“天线”是高频头里被馈源包围的，只有像探针那么小的振子，被称作天线振子或者耦合振子，简称振子。

而我们常常把接收电波的反射器和高频头这一整套设备叫做天线是不科学的。

由此可知，常见的卫星电视接收天线包括两个部分，一个是反射器，一个是高频头。

高频头又包括两个部分，天馈和高放。

天馈是无源部分，由馈源和振子组成。

馈源又叫做谐振波导构成的辐射器，振子安插在馈源中间。

振子的长短与所接收电波的波长有关，振子长度应该是所接收的波长的1/4左右。

拿最常见的抛物面天线来说，锅面的切面成抛物线形，高频头被安装在抛物线焦点上；电磁波从卫星发射出来，投射到反射锅面，由反射面反射到高频头的馈源里。

外形呈圆形的馈源是一个汇集电磁波的喇叭，它的任务就是把抛物面反射过来的电磁波能量收集起来。

拿C波段高频头馈源来说吧（图3），它的体积比较大，大家看起来比较容易理解。

Ku 波段高频头馈源结构一样，就是体积小，馈源盘几乎都是密封的，不太好观察。

圆形的馈源盘至少有两环，有的有三环、五环或更多，就像水面扩散出来的波纹，都是同心圆。

如果是偏馈天线的馈源盘，从中心环到最外环，依次升高，就像梯田一样，所以叫做梯形馈源盘；这是专门为偏馈天线设计的，能最大程度地吸收电磁波能量。

图3馈源盘跟波导管连接，波导管末端是方形的“法兰盘”，波导管里就是天线振子。

由馈源收集的电磁波能量，经过波导管传输到固定的振子上。

波导管末端的法兰盘就是用来连接高放的。

C波段、Ku波段高频头的法兰盘不太一样，C波段高频头上的法兰盘外形和内径都是长方形，内径长×宽是58.2mm×29.1mm；Ku波段高频头上的法兰盘外形是正方形，内径是长方形，内径长×宽是19mm×9.5mm。

电调谐高频头电路方框图及引脚作用
如下图所示是电调谐高频头内电路方框图。

从方框图中可以看出，U段信号和V段信号的处理电路分开。

从天线下来的高频信号通过阻抗变换电路，加到高频头内部。

这些高频信号（有U段，也有V段的信号）通过频率分离电路（高通和低通滤波器）进行信号的分离，将高频信号分成两路，下面分析这两路的工作情况。

(1)1～12频道
一路加到低通滤波器中，取出12频道以下的V段信号。

从低通滤波器输出的12频道以下的高频信号，加到VHF高频放大器电路中放大和调谐，得到所要接收的V频段某一电视台的高频信号，这一高频信号再与VHF本振信号一起送到VHF混频器中混频，得到中频信号，通过高频头上的中频信号输出引脚送出高频头。

(2)大于13频道
另一路高频信号加到高通滤波器电路中，由高通滤波器取出13频道以上的U段信号，加到UHF高频放大器中放大和调谐，得到了所要接收的U频段某一电视台高频信号，这一信号再送到UHF变频电路中，得到中频信号。

由于U频段信号频率比较高，高频放大器的增益低，所以U段的这一中频信号比较小（指小于VHF频段的中频信
号），所以变频后得到的中频信号还要加到VHF的混频器中进行放大(VHF混频器在U段工作时也工作，作为UHF的一级中放)，然后将中频信号送出高频头。

从上述分析可知，输入高频头的全频段高频信号，首先要通过高通滤波器和低通滤波器将U频段、V频段的高频信号分离，这种根据U频段和V频段信号频率不同的分离信号方法称为频率分离方法。

从下图中可以看出，除VHF混频器是U、V频段共用的电路外，其他电路U频段和V频段是独立的。

根据这一点可知，当VHF混频器出故障时，U和V频段均不能正常接收。

电视原理教程第六章高频调谐器高频头6.1 高频调谐器的功用及性能要求6.2 高频调谐器的功能电路分析6.3 TDQ-3型调谐器电路分析6.4 频道预置器6.1 高频调谐器的功用及性能要求本节将主要介绍高频头的作用及技术指标。

高频调谐器的原理框图及功用一、组成：输入回路、高频放大器、本机振荡器、混频器1、从天线接收的许多电信号中，通过输入回路和高放级回路选择需要的电视节目。

2、将信号放大，提高灵敏度，满足混频器所需幅度。

3、将高频信号变换成图像中频和第一伴音中频信号。

机械调谐（改变电感）电调谐（改变电容）对高频头的主要性能要求1、噪声系数小，功率增益高，放大器工作稳定。

2、具有足够的通频带宽度和良好选择性3、与天线、馈线有良好的匹配关系4、高放级应设有自动增益控制电路5、本机振荡的频率稳定度要高，且对外辐射小。

6.2 高频调谐器的功能电路分析本节将主要介绍高频头各部分的典型电路及性能。

机械调谐与电子调谐原理一、机械调谐又分成开关式、转盘式每一个频道的输入线圈、高放负载线圈和本机振荡线圈都是独立的，频道切换互相无影响，缺点：容易产生机械故障。

1、变容二极管及电子调谐基本原理用变容二极管代替可调，电容，通过调节其电压改变其电容值，从而达到调节频率的目的。

电子调谐原理、波段覆盖和电子开关变容二极管上电压为-3V——-30V，电容覆盖比为1：6，频率比为2.45：1。

所以必须将电视频段分成两个波段（低频段1—5频段；高频段6—12频段）1—5频段频率范围：52.5—88MHz，覆盖范围1.68 6——12频段频率范围：171—219MHz，覆盖范围1.28满足变容二极管的覆盖范围初级回路L1+L2，次级L3+L4，工作在1—5频段初级回路L1，次级L3，工作在6—12频段、电调谐高频头的统调与跟踪统调：要求无论电位器、变容二极管的值是多少，输入选频回路、高放双调谐回路的对应谐振频率均应相同要求在全频段内，本振回路谐振频率应处处与输入选频回路、高放双调谐回路的谐振频率相差38MHz输入回路作用：频道选择、阻抗匹配、抑制干扰、对强信号衰减一、选频电路用来完成选频及阻抗匹配，电调谐与机械电路结构相同、选频电路如何实现阻抗匹配选频电路通过电感抽头和电容分压方式与馈线及高放级连接，以实现良好匹配，避免产生反射。
