电视机高频头电路

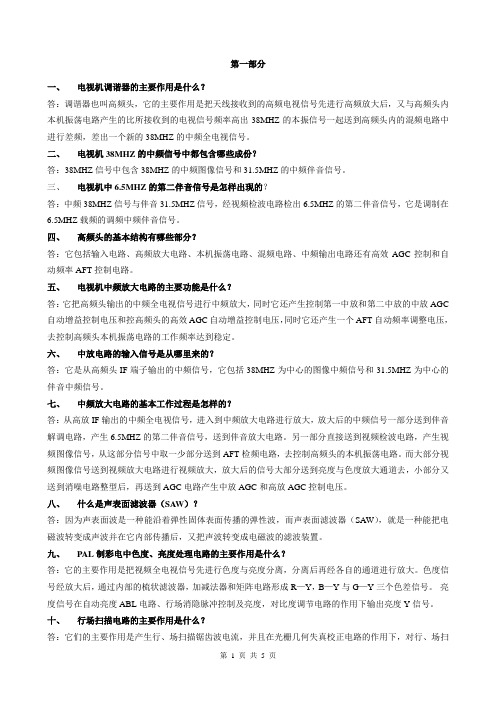

第一部分一、电视机调谐器的主要作用是什么？答：调谐器也叫高频头，它的主要作用是把天线接收到的高频电视信号先进行高频放大后，又与高频头内本机振荡电路产生的比所接收到的电视信号频率高出38MHZ的本振信号一起送到高频头内的混频电路中进行差频，差出一个新的38MHZ的中频全电视信号。

二、电视机38MHZ的中频信号中都包含哪些成份？答：38MHZ信号中包含38MHZ的中频图像信号和31.5MHZ的中频伴音信号。

三、电视机中6.5MHZ的第二伴音信号是怎样出现的？答：中频38MHZ信号与伴音31.5MHZ信号，经视频检波电路检出6.5MHZ的第二伴音信号，它是调制在6.5MHZ载频的调频中频伴音信号。

四、高频头的基本结构有哪些部分？答：它包括输入电路、高频放大电路、本机振荡电路、混频电路、中频输出电路还有高效AGC控制和自动频率AFT控制电路。

五、电视机中频放大电路的主要功能是什么？答：它把高频头输出的中频全电视信号进行中频放大，同时它还产生控制第一中放和第二中放的中放AGC 自动增益控制电压和控高频头的高效AGC自动增益控制电压，同时它还产生一个AFT自动频率调整电压，去控制高频头本机振荡电路的工作频率达到稳定。

六、中放电路的输入信号是从哪里来的？答：它是从高频头IF端子输出的中频信号，它包括38MHZ为中心的图像中频信号和31.5MHZ为中心的伴音中频信号。

七、中频放大电路的基本工作过程是怎样的？答：从高放IF输出的中频全电视信号，进入到中频放大电路进行放大，放大后的中频信号一部分送到伴音解调电路，产生6.5MHZ的第二伴音信号，送到伴音放大电路。

另一部分直接送到视频检波电路，产生视频图像信号，从这部分信号中取一少部分送到AFT检频电路，去控制高频头的本机振荡电路。

而大部分视频图像信号送到视频放大电路进行视频放大，放大后的信号大部分送到亮度与色度放大通道去，小部分又送到消噪电路整型后，再送到AGC电路产生中放AGC和高放AGC控制电压。

电视机的工作原理一、黑白电视机的工作原理黑白电视机的电路由高频调谐、图像通道、伴音通道、视频放大、同步扫描、显像管及其电路和电源组成。

电视信号经天线接收后，首先进入高频调谐器内〔俗称高频头〕，经过高频放大和变频后，形成统一频率的中频信号，送入图像中频放大电路。

由于电视机采用超外差式内载波的形式〔如同我们常见的超外差式收音机一样〕，将不同频率的信号转化成标准的中频信号，这就为电视机的稳定工作和调整方便，提供了必要条件。

全电视信号〔包括图像、伴音、同步信号〕经过图像通道的三级中频放大后，再经视频检波器进展检波，取出图像、伴音信号，分别送往视频放大电器和伴音通道。

把送入视频放大电路的图像信号放大后，输入显像管中实现重放图像的功能；送入伴音通道的伴音信号经放大后，推动扬声器实现重放声音的功能。

电视图像的发送和接收是依靠电子扫描对图像的分解与合成来实现的，如果要保证电视机和电视台发射的电子扫描顺序平安一致，就要在电视机内设置同步扫描电路。

同步扫描电路取出全电视信号中的同步信号加以处理，用行、帧扫描电路控制显像管中电子束的偏转，在显像管上重现稳定的画面。

显像管是一种阴极射线管，为使显像管能发出亮度、重显图像，需要其阳极上加1万余伏的直流高压。

所以要在进展扫描电路局部的行输出变压器次级产生一个很高的脉冲电压，经整流后送至显像管阳极。

电源局部提供电视机各局部电路的工作电压。

二、彩色电视机的一般原理由于历史的原因，在创造彩色电视机时，黑白电视机已经在社会上广泛使用，为了仍能够利用原有的设备系统，只能使彩色电视信号与黑白电视接收方式兼容。

彩色电视机与黑白电视机的扫描标准、带宽特性和调制形式完全一样。

黑白电视机只接收亮度信号；而彩色电视机除接收亮度信号外，还要接收二个色差信号，在电路中除设有彩色解码器以及所需的特殊功能电路外，其他电路形式与黑白电视机大致一样。

另外，重放图像要使用彩色显像管及其附属电路。

彩色电视机的色解码电路是复原彩色图像的重要局部，它由亮度通道、色度通道和解码矩阵电路组成。

电视机高频头作45-870MHZ的FM宽频接收机
我用的是6脚高频头，杂牌彩电用的很多，很多组装机，翻新机用的就是他。

这所谓的“数码高频头”，其实不是什么数码总线控制。

不需要单片机控制。

只是第3，第4脚，波段控制，与传统的高频头不同，传统的是VL，VH，U加高电平，就工作在相应的频段。

3脚加5V，4脚加0V，工作在L段。

3脚加0V，4脚加5V，工作在H段。

3脚，4脚都加5V，工作在U段。

1脚AGC，0-4V，0V增益最低，4V增益最高。

2脚调谐电压，0-33V。

频率由低到高。

5脚5V供电。

还有就是这种高频头，第五脚供电有9V，5V之分，相应的AGC电压也有8V，4V的区别，6脚中频输出。

38MHZ，其实不仅仅是38mhz，而是有8兆的带宽，都是平坦的。

我用的这个是5V的，以下是高频头的外型和内部图：
高频头外形图：
电路原理图：线路图：
调试很简单，先接通电源，测试33V和5V是否正常，电压正常后，先调试T1，使LED灯亮，只要LED 灯亮，就可以使用了，收到台电后调节T3使声音最大即可（T3调谐在31-38MHZ，T1调谐在41.7-48.7MHZ 电路都能正常工作，只要调谐到这个范围内，LED就被点亮），效果很好，能收到本地所有的开路发射的电视伴音和FM电台广播，还能收到出租车的电台和航空通信的声音，实测灵敏度：S/N=30时，灵敏度为10dB,最大灵敏度6dB,比一般FM收音机强多了。

实物图：
装上外壳：最终成品：
文件中的原理图和线路图，均为本人绘制。

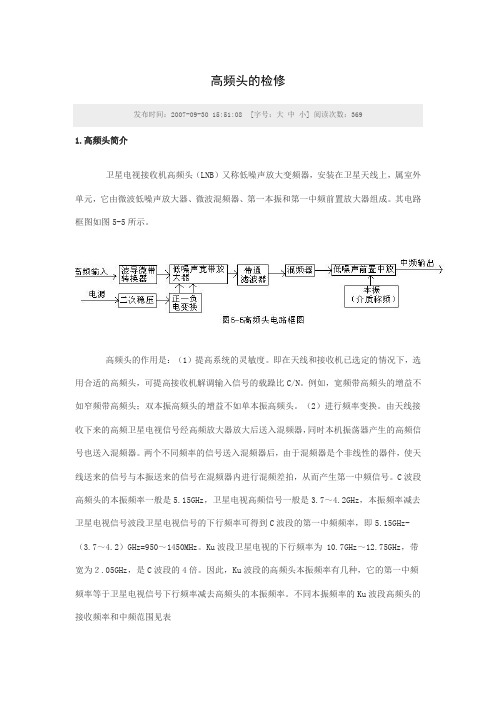

高频头的检修发布时间：2007-09-30 15:51:08 [字号：大中小] 阅读次数：3691.高频头简介卫星电视接收机高频头（LNB）又称低噪声放大变频器，安装在卫星天线上，属室外单元，它由微波低噪声放大器、微波混频器、第一本振和第一中频前置放大器组成。

其电路框图如图5-5所示。

高频头的作用是：（1）提高系统的灵敏度。

即在天线和接收机已选定的情况下，选用合适的高频头，可提高接收机解调输入信号的载躁比C/N。

例如，宽频带高频头的增益不如窄频带高频头；双本振高频头的增益不如单本振高频头。

（2）进行频率变换。

由天线接收下来的高频卫星电视信号经高频放大器放大后送入混频器，同时本机振荡器产生的高频信号也送入混频器。

两个不同频率的信号送入混频器后，由于混频器是个非线性的器件，使天线送来的信号与本振送来的信号在混频器内进行混频差拍，从而产生第一中频信号。

C波段高频头的本振频率一般是5.15GHz，卫星电视高频信号一般是3.7～4.2GHz，本振频率减去卫星电视信号波段卫星电视信号的下行频率可得到C波段的第一中频频率，即5.15GHz-（3.7～4.2）GHz=950～1450MHz。

Ku波段卫星电视的下行频率为 10.7GHz～12.75GHz，带宽为２.05GHz，是C波段的4倍。

因此，Ku波段的高频头本振频率有几种，它的第一中频频率等于卫星电视信号下行频率减去高频头的本振频率。

不同本振频率的Ku波段高频头的接收频率和中频范围见表不同本振频率Ｋu高频头接收的频率和中频范围高频头的性能指标主要有：（1）功率增益。

C波段高频头一般在60-65dB。

（2）带内幅频特性。

带内幅频特性是指在输入电平恒定的情况下，当输入信号频率变化时，输出端电平变化的特性。

功率增益与幅频特性这两个指标是相互矛盾的，如果要求增益高，幅频特性难以保证；如果要求增益低些，可以相对改善幅频特性。

一般要求幅频特性平坦，在±1～2d B之间。

高频头无信号的故障原理与维修办法故障检查在电路中检查故障要比想像的更为容易。

第一件要做的工作就是检查高频头能否工作。

第一步是要留意屏幕上出现的症状，这样会发现问题所在。

以下就根据问题的严重程度来看看可能出现的故障和解决办法。

这是通过观察电视机屏幕最难诊断的故障，因为有几个可能的原因，如果水平和垂直信号都没有了，而天线的调准又正确，便可从天线拆下高频头，把它连接到13V电源，并且检查电源流出的电流，这电流值应为200mA，不过Marconi的蓝盖型高频头达到300mA也是很常见的。

没有电流说明稳压器可能坏了，或者输入连接焊接不良。

焊接不良是常见的毛病，读数若低于或高于200mA可能是器件坏了，如果电流输出有短路现象，则可能有fc流入高频头、Marconi的高频头常有这种情况出现，不过较新的设计在这方面已大有改善。

接着，可以小心打开高频头，不要丢失任何螺钉，还要使本机振荡器正确工作，在重新装好整个装置时，所有螺钉必须都装上。

有些高频头的振荡器部分有分开的盒子，若非需要，最好不要随便动振荡器部分，要使本机振荡器恢复原状，必须要用到频谱分析仪。

打开高频头之后，首先检查电路有没有明显的毛病或腐蚀，偏压部分99%都不会出现问题，毛病大多出在射频、中频或者振荡器部分，通常毛病是由于射频部分的一个场效应晶体管损坏而引起的，下一步就是检查电路。

检查电路可使用数字伏特计，伏特计的准确度并不重要，两倍数字就足够了。

把数字伏特计的负极线连接到高频头的底板，并且使用正极引线进行检查，先从Tr1和Tr1开始。

直接检查场效应晶体管引线的偏压压，栅极电压应该是0.1~0.2V之间，不要忘了，这两个晶体管总有一个是关断的，要使每个晶体管接通或关断，可提高或降低电源电，超出上述范围的任何电压值都说明该晶体管是有毛病的，特别是如果电压值是正的话，栅极的连接点是在拾取信号的传感器这一边，可以从一个小记号来识别，或者从高频头的正确取向来读出识别用的字母。

彩色电视机电路板上各电路的作用电视是这个时代最伟大的三大发明之一，从黑白电视到彩色电视，再到现在的智能电视，从我们父母那一代就已经生长在被电视浸润的环境中，可能在几十年前电视就像现在的手机一样，是一种每个家庭不可或缺的媒介，茶余饭后一家人做到电视前看新闻联播或者还珠格格已经成为一种记忆。

彩色电视机电路板上各电路的作用1、CPU电路：接收、处理控制信号，发送操作指令，控制相应电路动作，改变工作状态（换台、切换输入端、改变模拟量等）并把相应工作状态显示在屏幕上片刻。

2、小信号处理电路：包括扫描电路（产生行、场振荡信号，送到相应推动电路，使偏转线圈产生交变磁场，控制电子束移动，利用视觉暂留在屏幕上形成图像，产生成像必须的高压和其他工作电压）、输入回路（高频头、中放、亮色分离、同步分离、伴音中频处理等重要信号处理、输入信号端切换等）3、末端处理电路，包括伴音功放（还原出声音）、行输出、场输出（成像不可缺少的电路）。

4、能源电路：把220V变成电视机工作所需的电压，一般由电源和行输出变压器电路完成。

上述电路仅限于CRT电视。

彩色电视机原理由于射频信号在空中传输的过程中要混入一些干扰信号并随着传输距离的增大而衰减，电视机从有线或天线（RF-IN）接收到微弱的射频电视信号后，首先要通过调谐器对它进行解调，经过放大、混频和检波，滤掉高频载波分量，得到PAL、NTSC 或SECAM制式的复合全电视信号。

从全电视信号中分离伴音信号和视频信号。

音频信号经音频电路处理后送扬声器输出。

视频信号经视频放大，并把亮度、色度信号分离开，得到YC分量信号。

最后，把YC分量信号转换成YUV、进而转换成RGB分量信号并送显象管显示。

在全电视信号中，由于色度信号占用了2.6MHz的带宽，电视机的电子电路在亮度、色度信号分离处理时有的直接截取亮度低端约3MHz的信号。

在这种情况下，虽然电视机的荧。
