西门子变频器设置方法

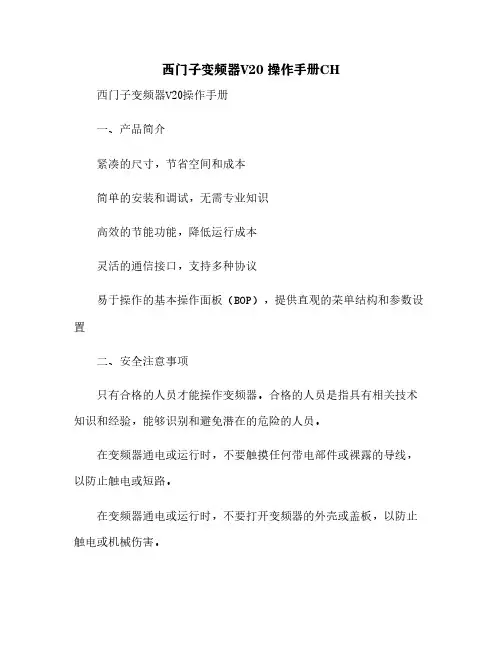

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介紧凑的尺寸，节省空间和成本简单的安装和调试，无需专业知识高效的节能功能，降低运行成本灵活的通信接口，支持多种协议易于操作的基本操作面板（BOP），提供直观的菜单结构和参数设置二、安全注意事项只有合格的人员才能操作变频器。

合格的人员是指具有相关技术知识和经验，能够识别和避免潜在的危险的人员。

在变频器通电或运行时，不要触摸任何带电部件或裸露的导线，以防止触电或短路。

在变频器通电或运行时，不要打开变频器的外壳或盖板，以防止触电或机械伤害。

在变频器通电或运行时，不要对变频器进行任何修改或维修，以防止损坏变频器或影响其性能。

在变频器通电或运行时，不要将任何物体插入变频器的散热孔或通风口，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何易燃、易爆或腐蚀性的物质靠近变频器，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何液体溅到变频器上，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何金属物品落到变频器内部，以防止引起火灾或故障。

在安装、调试、操作和维护变频器时，请遵守当地的法律法规和标准。

三、安装说明3.1 安装环境安装位置应该平稳、干燥、清洁，并有足够的空气流通。

安装高度不应超过1000米。

如果超过1000米，请根据海拔高度降低输出功率。

环境温度应在-10℃至+50℃之间。

如果超过此范围，请根据温度降低输出功率。

环境湿度应在5%至95%之间，无冷凝水珠。

环境中无强烈的电磁干扰、尘埃、油污、化学气体、盐雾等污染物。

环境中无直接的日光照射、强烈的振动或冲击。

3.2 安装方式穿墙式安装：将变频器的散热部分穿过控制柜的后壁，使之暴露在外部，适用于空间较大或散热较差的场合。

保持变频器之间和周围物体之间的足够距离，以便于散热和维护。

保持变频器的水平方向，不要倾斜或倒置。

保持变频器的正面朝向操作人员，不要旋转或反转。

使用适当的螺钉和垫片将变频器牢固地固定在安装位置上，以防止松动或脱落。

一、操作面板的认知与操作
1、基本操作面板BOP-2
图1-1 基本操作面板
BOP-2基本操作面板安装于控制单元上方，可以用于对变频器的调试，运行监控以及输入某个参数的设置。

BOP-2操作面板为两行显示，一行显示参数值，一行显示参数名称。

变频器的参数可以拷贝上载到操作面板，在必要的时候可以下载到相同类型的变频器中。

2、快速调试模式
快速调试通过设置电机参数、变频器的命令源、速度设定源等基本参数，从而达到简单快速运转电机的一种操作模式。

使用BOP-2进行快速调试步骤如下：
如果在快速调试中设置P1900不等于0，在快速调试后变频器会显示报警A07991，提示以激活电机数据辨识，等待启动命令（详细信息请参考变频器使用说明书5.2章节“静态识别”）。

二、参数设置方法
BOP-2修改参数
修改参数值是在菜单“PARAMS”和“SETUP”中进行。

1、选择参数号：
2、修改参数值：
下列步骤以修改P700[0]参数为例：
三、BOP-2手动模式
四、恢复工厂设置
五、上传参数变频器àBOP-2
六、下载参数BOP-2à变频器
七、主要参数设置。

西门子变频器440（420）调试步骤及参数设定一、调试步骤通常一台新的M440（M420)变频器一般需要经过如下三个步骤进行调试：二、参数复位参数复位，将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数指恢复到一个确定的默认状态。

序号参数号命令源可设定值1231300124P0304电机额定电压5P0305电机额定电流6P0307电机额定功率7P0308电机功率因数8P0309电机额定效率 在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

三、快速调试及功能调试参数设定步骤开始快速调试选择电机功率单位和电网频率P0010P0100123单位KW,频率60HZ 设定值范围：10V-2000V 根据电机名牌输入电机额定电压（V）设定值范围：0-2倍 变频器的额定电流（A） 根据电机名牌输入电机额定电流（A）设定值范围：10KW-2000KW 根据电机名牌输入电机额定功率（KW）设定值范围：0.000-1.000 根据电机名牌输入电机额定功率因数cosФ设定值范围：0.0-99.9% 根据电机名牌输入电机额定效率 %专家级准备运行（只有在=0的情况下，变频器才能运行）开始快速调试（只有在=1的情况下，电机的主要参数才能被修改）工厂缺省设定值单位KW，频率50HZ 单位HP,频率60HZ 参数描述标准级（只需要设置最基本的参数）扩展级P0003参数设定访问等级9P0310电机额定频率10P0311电机额定速度012115161123715P1001固定频率16P1080最低频率17P1082最高频率18P1120斜坡上升时间19P1121斜坡下降时间0121P1910选择电动机自动检测方式11、操作面板（BOP)功能介绍选择命令源（启动/停止）开关量输入功能数字输出反相设定频率给定源P0700P0701P0748P1000四、控制面板操作说明11121314电机从静止状态加速到最高频率所用的时间电机从最高频率到静止停车状态所用的时间结束快速调试，但不进行电动机计算或复位为工厂缺省设置值。

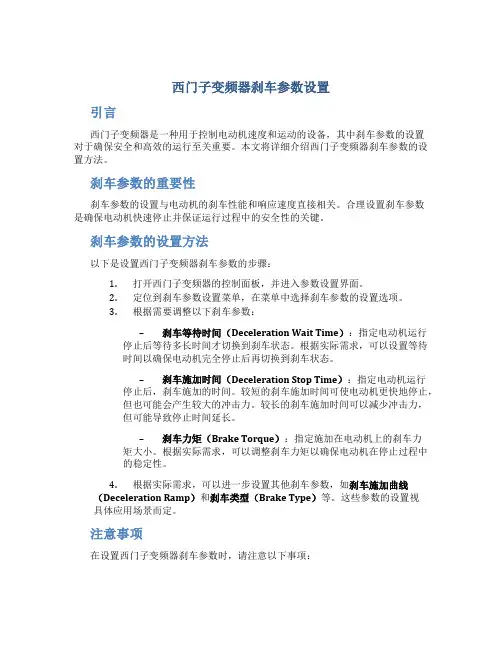

西门子变频器刹车参数设置引言西门子变频器是一种用于控制电动机速度和运动的设备，其中刹车参数的设置对于确保安全和高效的运行至关重要。

本文将详细介绍西门子变频器刹车参数的设置方法。

刹车参数的重要性刹车参数的设置与电动机的刹车性能和响应速度直接相关。

合理设置刹车参数是确保电动机快速停止并保证运行过程中的安全性的关键。

刹车参数的设置方法以下是设置西门子变频器刹车参数的步骤：1.打开西门子变频器的控制面板，并进入参数设置界面。

2.定位到刹车参数设置菜单，在菜单中选择刹车参数的设置选项。

3.根据需要调整以下刹车参数：–刹车等待时间（Deceleration Wait Time）：指定电动机运行停止后等待多长时间才切换到刹车状态。

根据实际需求，可以设置等待时间以确保电动机完全停止后再切换到刹车状态。

–刹车施加时间（Deceleration Stop Time）：指定电动机运行停止后，刹车施加的时间。

较短的刹车施加时间可使电动机更快地停止，但也可能会产生较大的冲击力。

较长的刹车施加时间可以减少冲击力，但可能导致停止时间延长。

–刹车力矩（Brake Torque）：指定施加在电动机上的刹车力矩大小。

根据实际需求，可以调整刹车力矩以确保电动机在停止过程中的稳定性。

4.根据实际需求，可以进一步设置其他刹车参数，如刹车施加曲线（Deceleration Ramp）和刹车类型（Brake Type）等。

这些参数的设置视具体应用场景而定。

注意事项在设置西门子变频器刹车参数时，请注意以下事项：•根据实际需求进行调整：刹车参数的设置应根据实际需要进行调整，以确保电动机的运行安全和稳定性。

•进行必要测试和调整：在设置好刹车参数后，建议进行必要的测试和调整，以验证刹车性能和电动机的响应速度是否符合要求。

•特殊应用场景需谨慎设置：对于特殊的应用场景，如高速运动、重载运行等，刹车参数的设置需要谨慎考虑，并可能需要详细的工程计算和测试。

西门子变频器V20 操作手册CH 西门子变频器V20操作手册一、概述紧凑的尺寸，节省空间简单的安装和调试，无需专业知识高效的节能性能，降低运行成本灵活的通信接口，支持多种协议多种保护功能，提高可靠性和安全性二、安装2.1 安装条件变频器的型号、电压等级和功率范围与电机匹配温度：-10℃ ~ +50℃湿度：5% ~ 95%，无冷凝海拔：不超过1000米振动：不超过1g没有强烈的电磁干扰、化学腐蚀和尘埃距离电机和电源开关不超过15米距离其他热源或散热设备至少10厘米距离墙壁或其他障碍物至少10厘米2.2 安装步骤1.在控制柜或墙壁上钻孔，按照变频器的尺寸和钻孔图定位。

钻孔图见附件1。

2.使用螺丝和垫片将变频器固定在控制柜或墙壁上。

紧固扭矩见附件1。

3. 连接电源线、电机线和接地线。

连接方式见附件2。

4.连接控制线。

根据不同的控制模式，选择合适的连接宏。

连接宏及其功能见附件3。

5.连接通信线。

根据不同的通信协议，选择合适的通信参数。

通信参数及其设置见附件4。

三、调试3.1 调试条件变频器已正确安装和连接变频器上没有任何故障或警告提示变频器与电机之间没有任何机械负载变频器与外部控制设备之间没有任何逻辑冲突3.2 调试步骤1. 打开电源开关，给变频器通电。

2. 按下BOP（基本操作面板）上的P键，进入参数菜单。

3. 使用上下箭头键选择需要修改的参数组或参数编号。

4. 按下BOP上的S键，进入参数设置模式。

5. 使用左右箭头键修改参数值。

6. 按下BOP上的S键，保存参数设置。

7. 重复步骤3~6，直到所有需要修改的参数都设置完毕。

8. 按下BOP上的P键，退出参数菜单。

9. 按下BOP上的启动键，启动变频器。

10. 观察变频器的运行状态，如输出频率、电流、电压等。

调整BOP上的转速旋钮，改变输出频率，观察电机的转速变化。

12. 按下BOP上的停止键，停止变频器。

四、操作4.1 操作条件变频器已正确调试变频器与电机之间已连接机械负载变频器与外部控制设备之间已建立逻辑连系4.2 操作步骤1.根据需要选择控制模式，如BOP控制、端子控制、通信控制等。

西门子变频器使用指南引言本使用指南旨在向用户提供关于西门子变频器的基本信息和操作指南。

通过阅读本指南，用户将能够正确使用西门子变频器，并了解其基本原理和功能。

什么是西门子变频器？西门子变频器是一种用于控制电机转速和提供电力调节的设备。

它能通过改变电源频率和电压来控制电机的转速，从而满足不同的运行需求。

西门子变频器的安装在安装西门子变频器之前，请确保已阅读并理解附带的安装手册。

按照手册中的指示进行安装，确保变频器与电机和电源正确连接。

西门子变频器的基本操作1. 启动和停止：使用变频器的开关按钮或控制面板上的按钮启动和停止电机。

2. 转速调节：变频器可以通过调节频率和电压来改变电机转速。

通过控制面板上的调节按钮或旋转开关来调整所需的转速。

3. 运行模式选择：根据需求选择正确的运行模式，如手动模式、自动模式等。

4. 报警和故障处理：当变频器发生故障或存在问题时，控制面板上将显示相应的报警代码。

在遇到问题时，请参考附带的故障排除指南进行处理。

高级功能和设置西门子变频器还具有许多高级功能和设置，可以根据特定的应用需求进行配置。

一些常见的功能包括：- 定时启动和停止：根据设定的时间表，自动启动和停止电机。

- 多级转速控制：设定不同的转速模式，并通过输入信号来切换转速模式。

- 报警和事件记录：记录变频器的运行数据、报警和故障信息，以便于后续的故障排除和分析。

安全使用注意事项在使用西门子变频器时，请确保遵守以下安全使用注意事项：1. 请勿在潮湿或有爆炸危险的环境中使用变频器。

2. 在对变频器进行任何维护或检修工作之前，请确保将其断电并遵循相应的安全操作规程。

3. 请遵循附带的操作手册和指南，确保正确使用和操作变频器。

结论通过本使用指南，我们希望能够帮助用户正确使用西门子变频器，并了解其基本原理和操作方法。

如果在使用过程中遇到任何问题，请参考附带的官方文档或咨询专业人士的意见。

祝您在使用西门子变频器时取得成功！请注意：本使用指南仅供参考，请始终遵循西门子变频器的官方指南和操作手册。

西门子变频器参数设置方法西门子MM440变频器可设置的参数有几千个，只有系统地、合适地、准确地设置参数才能充分利用变频器性能。

变频器控制方式的选择由负荷的力矩特性所决定，电动机的机械负载转矩特性根据下列关系式决定:p= t n/ 9550式中:p——电动机功率(kw)t——转矩(n. m)n——转速(r/ min)转矩t与转速n的关系根据负载种类大体可分为3种。

(1)即使速度变化转矩也不大变化的恒转矩负载，此类负载如传送带、起重机、挤压机、压缩机等。

(2)随着转速的降低，转矩按转速的平方减小的负载。

此类负载如风机、各种液体泵等。

(3)变频器提供的控制方式有v/f控制、矢量控制、力矩控制。

v/f 控制中有线性v/f控制、抛物线特性v/f控制。

将变频器参数p1300设为0，变频器工作于线性v/f控制方式，将使调速时的磁通与励磁电流基本不变。

适用于工作转速不在低频段的一般恒转矩调速对象。

将p1300设为2，变频器工作于抛物线特性v/f控制方式，这种方式适用于风机、水泵类负载。

这类负载的轴功率n近似地与转速n 的3次方成正比。

其转矩m近似地与转速n的平方成正比。

对于这种负载，如果变频器的v/f特性是线性关系，则低速时电机的许用转矩远大于负载转矩，从而造成功率因数和效率的严重下降。

为了适应这种负载的需要，使电压随着输出频率的减小以平方关系减小，从而减小电机的磁通和励磁电流，使功率因数保持在适当的范围内。

可以进一步通过设置参数使v/f控制曲线适合负载特性。

将p1312在0至250之间设置合适的值，具有起动提升功能。

将低频时的输出电压相对于线性的v/f曲线作适当的提高以补偿在低频时定子电阻引起的压降导致电机转矩减小的问题。

适用于大起动转矩的调速对象。

变频器v/f控制方式驱动电机时，在某些频率段，电机的电流、转速会发生振荡，严重时系统无法运行，甚至在加速过程中出现过电流保护，使得电机不能正常启动，在电机轻载或转矩惯量较小时更为严重。

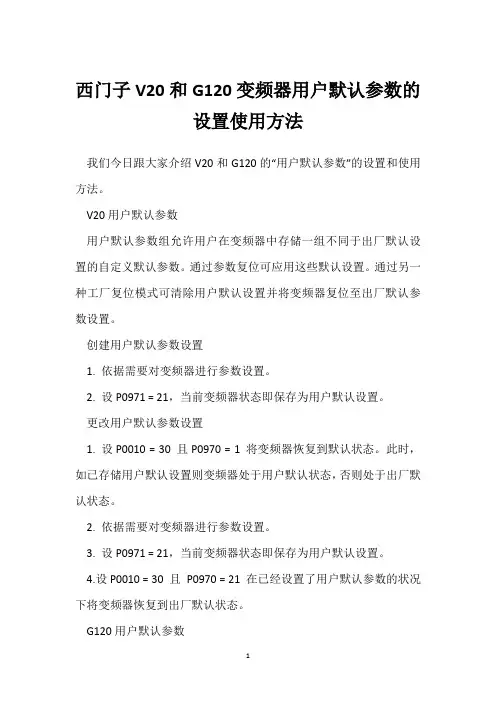

西门子V20和G120变频器用户默认参数的设置使用方法我们今日跟大家介绍V20和G120的“用户默认参数”的设置和使用方法。

V20用户默认参数用户默认参数组允许用户在变频器中存储一组不同于出厂默认设置的自定义默认参数。

通过参数复位可应用这些默认设置。

通过另一种工厂复位模式可清除用户默认设置并将变频器复位至出厂默认参数设置。

创建用户默认参数设置1. 依据需要对变频器进行参数设置。

2. 设P0971 = 21，当前变频器状态即保存为用户默认设置。

更改用户默认参数设置1. 设P0010 = 30 且P0970 = 1 将变频器恢复到默认状态。

此时，如已存储用户默认设置则变频器处于用户默认状态，否则处于出厂默认状态。

2. 依据需要对变频器进行参数设置。

3. 设P0971 = 21，当前变频器状态即保存为用户默认设置。

4.设P0010 = 30 且P0970 = 21 在已经设置了用户默认参数的状况下将变频器恢复到出厂默认状态。

G120用户默认参数G120中的用户默认参数的设置与V20的略有不同，G120中可以存储最多3组的用户默认参数，可以根据需要存储和恢复。

创建用户默认参数设置1. 依据需要对变频器进行参数设置。

2. 设P971 = 10，11或12，当前的变频器状态就会保存到对应的参数中。

也就是说，G120可以保存三组用户设置的参数。

更改用户默认参数设置1．设P10 = 30 且P970 = 10，11或12 就可以再次装载之前通过P970=10，11或12保存的用户设置。

2.设P10=30，P970=1，将变频器参数复位为工厂默认状态。

注：1、在线监测曲线：K22输出电流
KK73给定速度 ;
KK148实际速度.
2、r002显示速度实际值单位Hz
r004显示变频器输出电流,单位A
r006直流母线电压
r012显示当前有效BICO数据组
r014显示速度给定
r015显示速度实际值
P030/r031显示开关量状态
r069电子板软件版本
r129电流限幅
r550控制字1状态
r551控制字2状态
r552状态字1状态
r553状态字2状态
r733显示CBX控制状态
r782故障发生时间
r783跳闸时的速度
r786跳闸时的电压
r826显示电子板编码
r947/r949故障查询
P952=0故障清除
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

西门子6se70系列变频器参数设置.一加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。

加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二转矩提升转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。

设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。

如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。

对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

三电子热过载保护..本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。

本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。

电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。

四频率限制即变频器输出频率的上、下限幅值。

频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。

在应用中按实际情况设定即可。

此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损，可采用变频器驱动，并将变频器上限频率设定为其中一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。

6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。

P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。

电机和控制参数未进行设定，不能实施电机调试。

1.2 简单参数设定P60=3 简单应用参数设置，在上述出厂参数设置的基础上，本应用设定电机控制参数P071 进线电压(变频器400V AC / 逆变器540V DC)P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器的矢量控制4 带编码器的矢量控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZP108 电机额定速度RPMP114=0P368=0 设定和命令源为PMU+MOPP370=1 启动简单应用参数设置P60=0 结束简单应用参数设置执行上述参数设定后，变频器自动组合功能图连接和参数设定。

西门子V20变频器的固定频率（直接选择）参数设置西门子变频器V20由端子控制，DI1为启动/停止命令，DI2选择固定频率值1，DI3选择固定频率值2，DI4选择固定频率值3，当DI2，DI3和DI4中大于等于两个被激活时，频率给定值为其对应的固定频率之和。

参数设置如下：P0700[0]=2：命令源为端子控制P1000[0]=3：速度给定为固定频率给定P1016[0]=1：固定频率方式为直接选择P0701[0]=1：DI1的功能为ON/OFF1P0702[0]=15：DI2的功能为固定频率选择位0P0703[0]=16：DI3的功能为固定频率选择位1P0704[0]=17：DI4的功能为固定频率选择位2P1001[0]=5.00：固定频率1的值为5HzP1002[0]=15.00：固定频率2的值为15HzP1003[0]=25.00：固定频率3的值为25Hz另有通过BICO连接的方法实现同样功能，参数设置如下：P0700[0]=2：命令源为端子控制P1000[0]=3：速度给定为固定频率给定P1016[0]=1：固定频率方式为直接选择P0701[0]=99：使能DI1的BICO参数功能P0702[0]=99：使能DI2的BICO参数功能P0703[0]=99：使能DI3的BICO参数功能P0704[0]=99：使能DI4的BICO参数功能P0840[0]=722.0：ON/OFF1功能选择为DI1P1020[0]=722.1：固定频率选择位0功能选择为DI2P1021[0]=722.2：固定频率选择位1功能选择为DI3P1022[0]=722.3：固定频率选择位2功能选择为DI4P1001[0]=5.00：固定频率1的值为5HzP1002[0]=15.00：固定频率2的值为15HzP1003[0]=25.00：固定频率3的值为25Hz按照上述参数设置后，触发DI2，DI3和DI4，根据3个DI的不同组合得到对应的频率给定，如下表所示：西门子变频器代理：/霍尼韦尔控制元器件：/。

G120变频器BOP2调试步骤
1.在设置中找到快速调试
2.在快速调试菜单栏对电机电流、电机功率、电机转速、最低频率、最高频率、斜坡上升、斜坡下降、接口宏进行分别设置
3.快速调试完成后，出现A07991报警，在电机第一次启动静态识别后报警消失。

4.快速调试完成后，可在设置界面高级调试中，对端子功能设置
5.在高级调试中找到I/O设置
6.在I/O设置中我们可以看到端子的功能状态
7.将AO1改4-20ma输出转速为例，选中AO1后出现以下界面
8.我们将型号改为4-20mA输出，互联改为转速，模拟量AO1就改为了输出转速
9.若改为模拟量输出后报模拟量输入端断线，可在参数P761中，将断线阈值改为0关闭，上电重启后故障消失。

以上设置完成变频器就可以实现，外部端子启动，4-20ma频率给定功能了。
