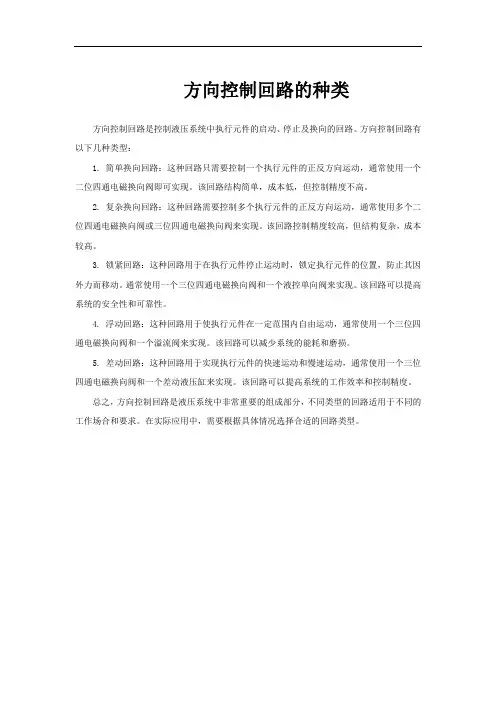

方向控制回路的种类
方向控制回路是控制液压系统中执行元件的启动、停止及换向的回路。
方向控制回路有以下几种类型:
1. 简单换向回路:这种回路只需要控制一个执行元件的正反方向运动,通常使用一个二位四通电磁换向阀即可实现。
该回路结构简单,成本低,但控制精度不高。
2. 复杂换向回路:这种回路需要控制多个执行元件的正反方向运动,通常使用多个二位四通电磁换向阀或三位四通电磁换向阀来实现。
该回路控制精度较高,但结构复杂,成本较高。
3. 锁紧回路:这种回路用于在执行元件停止运动时,锁定执行元件的位置,防止其因外力而移动。
通常使用一个三位四通电磁换向阀和一个液控单向阀来实现。
该回路可以提高系统的安全性和可靠性。
4. 浮动回路:这种回路用于使执行元件在一定范围内自由运动,通常使用一个三位四通电磁换向阀和一个溢流阀来实现。
该回路可以减少系统的能耗和磨损。
5. 差动回路:这种回路用于实现执行元件的快速运动和慢速运动,通常使用一个三位四通电磁换向阀和一个差动液压缸来实现。
该回路可以提高系统的工作效率和控制精度。
总之,方向控制回路是液压系统中非常重要的组成部分,不同类型的回路适用于不同的工作场合和要求。
在实际应用中,需要根据具体情况选择合适的回路类型。

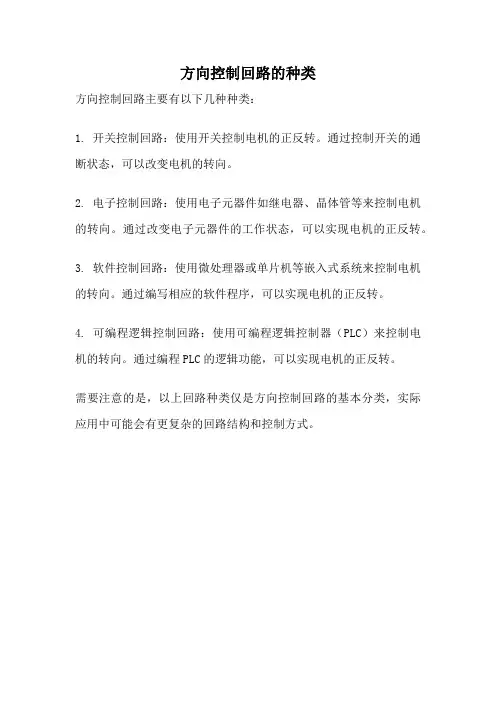

方向控制回路的种类
方向控制回路主要有以下几种种类:
1. 开关控制回路:使用开关控制电机的正反转。
通过控制开关的通断状态,可以改变电机的转向。
2. 电子控制回路:使用电子元器件如继电器、晶体管等来控制电机的转向。
通过改变电子元器件的工作状态,可以实现电机的正反转。
3. 软件控制回路:使用微处理器或单片机等嵌入式系统来控制电机的转向。
通过编写相应的软件程序,可以实现电机的正反转。
4. 可编程逻辑控制回路:使用可编程逻辑控制器(PLC)来控制电机的转向。
通过编程PLC的逻辑功能,可以实现电机的正反转。
需要注意的是,以上回路种类仅是方向控制回路的基本分类,实际应用中可能会有更复杂的回路结构和控制方式。
液压元件结构观察及方向控制回路实验一、液压元件结构的观察液压系统,光听名字就觉得挺复杂的吧?其实呢,说白了,它就是通过液体(通常是油)来传递力量的一种机械系统。
你可以把液压系统想象成一种“液体驱动的力量放大器”。
好比说,你在搬运一块超级重的石头,自己搬不动,结果有一个液压装置帮你“借力使力”,瞬间就能轻松移动了。
说到液压元件,它们可有点“架子大”,每个小部件的作用都不简单。
比如,液压泵就像是液压系统的“心脏”,它负责把液体从油箱抽出来,然后用力地“喷”到系统的各个部位。
这就像你在做运动时需要一口气才能冲破所有的压力。
我们要说的就是液压缸。
这个东西其实就像一个“大力士”,它会根据你给它的指令,推动机械装置,完成各种各样的动作,比如升降、伸缩等等。
哦对了,别忘了液压阀,像个“交通警察”,它在系统中扮演着重要的角色,负责指挥液体流动的方向和速度,保证液压系统“井然有序”地运作。
说实话,液压系统一开始看上去有点让人头大,乱七八糟的一堆管子、阀门和泵,感觉就像是机械世界里的迷宫。
好在咱们有机会亲自上手,能亲眼看到每个部件是怎么发挥作用的。
比如说液压油管,这可不是随便一根管子,通常都是用高强度的材料做的,管壁很厚,里面的油压可是相当大。
再比如,液压缸里会有活塞,它的作用就像是给液压系统提供“推力”的力量源泉。
液体一进来,活塞就开始动,推动着外面的负载。
只要活塞一动,所有的机械动作也就随之展开。
这一切,原来看似复杂的东西,实际上是通过这些元件的“默契配合”来完成的。
二、方向控制回路的实验方向控制回路,嗯,顾名思义,它主要是控制液压流体的“去向”,也就是“你去哪,我去哪”那种感觉。
方向控制阀就是这个回路中的大明星,它的作用可不小哦,基本上是决定液体在液压系统中走哪条“路”的“导航”。
如果把液压系统看作一辆车,方向控制阀就是方向盘,它通过控制阀芯的运动,来改变油液的流向。
所以,方向控制回路的实验就像是在考察一辆车的转向系统,考验的是液体流动的“灵活性”和“精准度”。

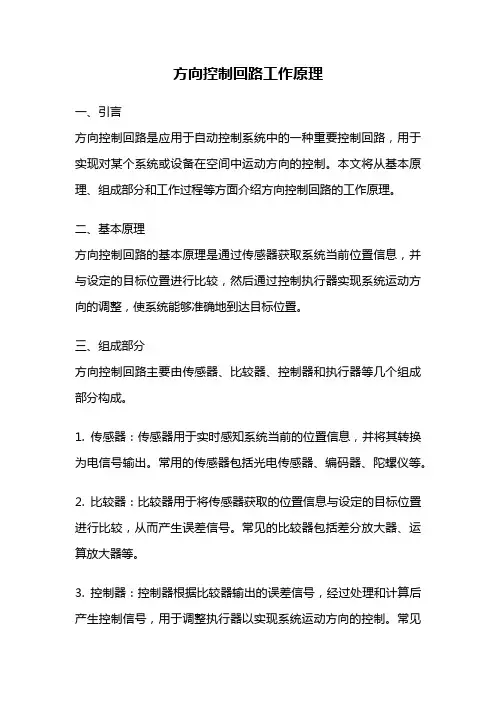

方向控制回路工作原理一、引言方向控制回路是应用于自动控制系统中的一种重要控制回路,用于实现对某个系统或设备在空间中运动方向的控制。
本文将从基本原理、组成部分和工作过程等方面介绍方向控制回路的工作原理。
二、基本原理方向控制回路的基本原理是通过传感器获取系统当前位置信息,并与设定的目标位置进行比较,然后通过控制执行器实现系统运动方向的调整,使系统能够准确地到达目标位置。
三、组成部分方向控制回路主要由传感器、比较器、控制器和执行器等几个组成部分构成。
1. 传感器:传感器用于实时感知系统当前的位置信息,并将其转换为电信号输出。
常用的传感器包括光电传感器、编码器、陀螺仪等。
2. 比较器:比较器用于将传感器获取的位置信息与设定的目标位置进行比较,从而产生误差信号。
常见的比较器包括差分放大器、运算放大器等。
3. 控制器:控制器根据比较器输出的误差信号,经过处理和计算后产生控制信号,用于调整执行器以实现系统运动方向的控制。
常见的控制器有PID控制器、模糊控制器等。
4. 执行器:执行器接收控制器输出的控制信号,并根据信号调整系统的运动方向。
常见的执行器有电机、液压缸、伺服系统等。
四、工作过程方向控制回路的工作过程可以分为传感器采集、误差计算和控制信号输出三个阶段。
1. 传感器采集:传感器实时感知系统的位置信息,并将其转换为电信号输出,通常以模拟信号或数字信号的形式进行传输。
2. 误差计算:比较器将传感器输出的位置信息与设定的目标位置进行比较,计算出误差信号。
误差信号表示系统当前位置与目标位置之间的差距。
3. 控制信号输出:控制器根据误差信号进行处理和计算,产生相应的控制信号。
控制信号经过放大、滤波等处理后,输出给执行器,控制执行器调整系统的运动方向。
五、应用领域方向控制回路广泛应用于各个领域的自动控制系统中,如机器人导航、自动驾驶汽车、航空航天、工业自动化等。
通过方向控制回路的精确控制,可以实现系统在空间中的准确运动和定位。
理论课课堂教学安排教学过程主要教学内容及步骤
复习回顾:
(5`)
提问
新课:1、常见的液压辅助元件有哪些,七对液压系统的性能有何影响?
2、油箱、过滤器、蓄能器、管接头有何作用?
第一节压力控制回路
定义:
利用压力控制阀来控制系统整体或局部压力,以使执行元件获得所需的力或转矩、或者保持受力状态的回路。
类型:
一、调压回路二、减压回路三、增压回路四、卸荷回路五、保压回路六、平衡回路
一、调压回路
功能:使液压系统整体或某一部分的压力保持恒定或者不超过某个数值。
主要元件:溢流阀
方法:液压泵出油口处并联溢流阀
常用回路: (一)单级调压回路
(二)多级调压回路
(一)单级调压回路
说明:系统压力只有一种
特点:
1、由溢流阀和定量泵组合在一起构成;
2、当系统压力小于溢流阀调整压力时,溢流阀关闭不溢流,系统压力
保持不变。
3、当系统压力大于溢流阀调整压力时,
溢流阀开启溢流,系统压力保持为溢
流阀的调整压力不变。
应用:
如图所示,在液压泵的出口处并联溢流
阀来控制回路的最高压力。
在该过程中,由
于系统压力超过溢流阀的调整压力,所以溢
流阀是常开的,液压泵的工作压力保持为溢
流阀的调整压力不变。
(二)多级调压回路
说明:系统压力有两种或两种以上。
应用:
单级调压回路
引导读书
提问
1、两级调压回路
如图所示,在图示状态下,当两位
两通电磁换向阀断电时,液压泵的工作
压力由先导溢流阀1调定为最高压力;
当两位两通电磁换向阀通电后,液压泵
工作压力由远程调压阀2(溢流阀)调
定为较低压力。
(其中,远程调压阀2
的调整压力必须小于溢流阀1的调整压
力。
)
2、三级调压回路
如图所示,在图示状态,当电磁换
向阀4断电中位工作时,液压泵的工作
压力由先导溢流阀1调定为最高压力;
当电磁换向阀4右边电磁铁通电右位
时,液压泵工作压力由远程调压阀2(溢
流阀)调定为较低压力。
当电磁换向阀
4左边电磁铁通电左位时,液压泵工作
压力由远程调压阀3(溢流阀)调定为
较低压力。
(其中,远程调压阀2和3
的调整压力必须小于溢流阀1的调整压
力。
)
二、减压回路
功能:使液压系统中的某一部分油路具有较低的稳定压力。
应用场合:控制油路、夹紧回路、润滑油路主要元件:定值
减压阀方法:在需要减压的油路前串联一个减压阀常用回路: (一)单向
减压回路
(二)二级减压回路
三、增压回路
功能:使液压系统中的某一部分支路的压力高于系统压力。
主要元件:
增压器方法:在需要增压的油路前串联一个增压器常用回路: (一)单作
用增压器的增压回路(二)双作用增压器的增压回路
四、卸荷回路
【设置原因】液压系统在工作循环中短时间间歇时,为减少功率损耗,
降低系统发热,避免因液压泵频繁启停影响液压泵的寿命,需设置卸荷回
路
【液压泵卸荷的概念】指液压泵以很小的输出功率(接近于零)运转。
即液压泵以很低的压力(接近于零)运转或输出很少流量(接近于零)的
压力油。
两级
三级调压回路。
