磨削加工通用工艺

打磨工通用工艺规范编制/日期：审核/日期：批准/日期：打磨工通用工艺规范1 适用范围本守则规定了本公司打磨工艺要求。

本守则适用于本公司下料打磨清渣，焊接件打磨工艺2 术语2.1打磨：通过使用手提工具操作除去工件表层材料从而使工件获得所需要的形状或表面粗糙度2.2 打磨修整：将焊缝局部不规则处打磨消除2.3 全部打磨：从一侧（或两侧）打磨整个焊缝表面但不改变整个焊缝形状2.4 磨平：从一侧（或两侧）打磨整个焊缝，使其厚度同周围表面相同3 打磨设备3.1 角向磨光机，直磨机3.2 砂轮磨片钹型砂轮型号：125X6X22.2(MM)百叶蝶不锈钢碗刷4操作规程4.1操作前准备工作4.1.1将机台及作业场所清理干净。

4.1.2准备好待加工工件，并放置于方便作业的位置，准备好加工完成品放置备用的托架。

4.1.3检查是否有螺丝松动、漏电，安全装置、关机按钮、事故急停装置是否正常工作。

4.1.4检查待加工工件是否已经过品检员检验并批准放行的合格零部件。

4.1.5按照所要加工的零部件的具体要求，选择合适的砂轮。

4.1.6戴好口罩及护目镜，穿好工作服。

4.1.7安装并紧固砂轮，。

4.1.8试机，并进行调整。

确保砂轮无抖动现象；4.1.9进行首件打磨，检查是否符合打磨要求，并经质检或主管确认无误，方可开始批量作业。

4.2操作规范4.2.1工作前，应检查砂轮有无损坏，防护装置是否完好，通风除尘装置是否有效。

4.2.2安装砂轮时，必须核对砂轮允许的最高转速是否与主轴转速相适应。

4.2.3需打磨的产品应放置平稳，小件需加以固定，以免在打磨过程中产品位移而导致加工缺陷。

4.2.4正确使用打磨工具，及时检查和更换磨损严重的砂轮磨片。

4.2.5打磨时应紧握打磨工具，砂轮片与工作面保持15-30°，循序渐进（A→B），不得用力过猛而导致表面凹陷。

4.2.6在打磨过程中发现产品表面有气孔，夹渣，裂纹等现象时应及时通知电焊工补焊。

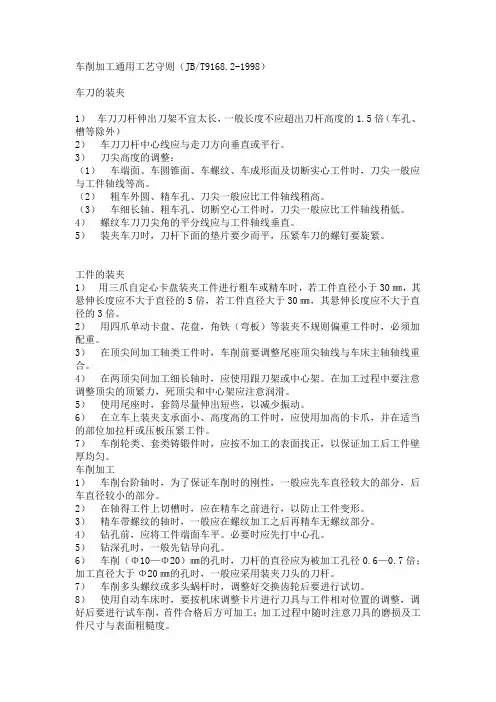

车削加工通用工艺守则（JB/T9168.2-1998）车刀的装夹1）车刀刀杆伸出刀架不宜太长，一般长度不应超出刀杆高度的1.5倍（车孔、槽等除外）2）车刀刀杆中心线应与走刀方向垂直或平行。

3）刀尖高度的调整：（1）车端面、车圆锥面、车螺纹、车成形面及切断实心工件时，刀尖一般应与工件轴线等高。

（2）粗车外圆、精车孔、刀尖一般应比工件轴线稍高。

（3）车细长轴、粗车孔、切断空心工件时，刀尖一般应比工件轴线稍低。

4）螺纹车刀刀尖角的平分线应与工件轴线垂直。

5）装夹车刀时，刀杆下面的垫片要少而平，压紧车刀的螺钉要旋紧。

工件的装夹1）用三爪自定心卡盘装夹工件进行粗车或精车时，若工件直径小于30㎜，其悬伸长度应不大于直径的5倍，若工件直径大于30㎜，其悬伸长度应不大于直径的3倍。

2）用四爪单动卡盘、花盘，角铁（弯板）等装夹不规则偏重工件时，必须加配重。

3）在顶尖间加工轴类工件时，车削前要调整尾座顶尖轴线与车床主轴轴线重合。

4）在两顶尖间加工细长轴时，应使用跟刀架或中心架。

在加工过程中要注意调整顶尖的顶紧力，死顶尖和中心架应注意润滑。

5）使用尾座时，套筒尽量伸出短些，以减少振动。

6）在立车上装夹支承面小、高度高的工件时，应使用加高的卡爪，并在适当的部位加拉杆或压板压紧工件。

7）车削轮类、套类铸锻件时，应按不加工的表面找正，以保证加工后工件壁厚均匀。

车削加工1）车削台阶轴时，为了保证车削时的刚性，一般应先车直径较大的部分，后车直径较小的部分。

2）在轴得工件上切槽时，应在精车之前进行，以防止工件变形。

3）精车带螺纹的轴时，一般应在螺纹加工之后再精车无螺纹部分。

4）钻孔前，应将工件端面车平。

必要时应先打中心孔。

5）钻深孔时，一般先钻导向孔。

6）车削（Φ10—Φ20）㎜的孔时，刀杆的直径应为被加工孔径0.6—0.7倍；加工直径大于Φ20㎜的孔时，一般应采用装夹刀头的刀杆。

7）车削多头螺纹或多头蜗杆时，调整好交换齿轮后要进行试切。

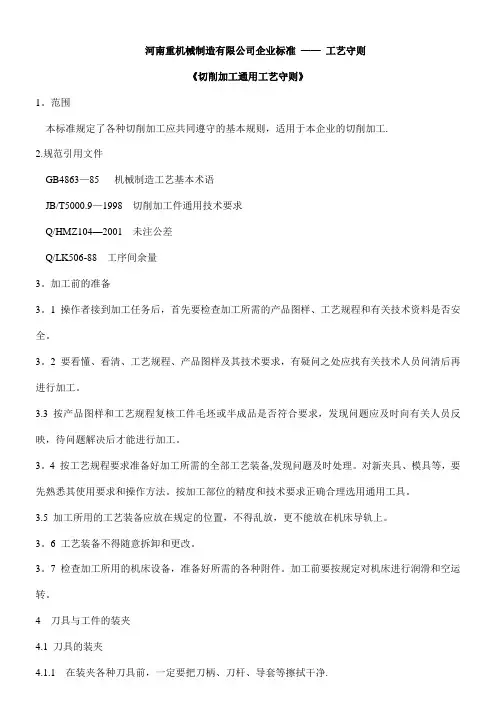

河南重机械制造有限公司企业标准——工艺守则《切削加工通用工艺守则》1。

范围本标准规定了各种切削加工应共同遵守的基本规则，适用于本企业的切削加工.2.规范引用文件GB4863—85 机械制造工艺基本术语JB/T5000.9—1998 切削加工件通用技术要求Q/HMZ104—2001 未注公差Q/LK506-88 工序间余量3。

加工前的准备3。

1 操作者接到加工任务后，首先要检查加工所需的产品图样、工艺规程和有关技术资料是否安全。

3。

2 要看懂、看清、工艺规程、产品图样及其技术要求，有疑问之处应找有关技术人员问清后再进行加工。

3.3 按产品图样和工艺规程复核工件毛坯或半成品是否符合要求，发现问题应及时向有关人员反映，待问题解决后才能进行加工。

3。

4 按工艺规程要求准备好加工所需的全部工艺装备,发现问题及时处理。

对新夹具、模具等，要先熟悉其使用要求和操作方法。

按加工部位的精度和技术要求正确合理选用通用工具。

3.5 加工所用的工艺装备应放在规定的位置，不得乱放，更不能放在机床导轨上。

3。

6 工艺装备不得随意拆卸和更改。

3。

7 检查加工所用的机床设备，准备好所需的各种附件。

加工前要按规定对机床进行润滑和空运转。

4 刀具与工件的装夹4.1 刀具的装夹4.1.1 在装夹各种刀具前，一定要把刀柄、刀杆、导套等擦拭干净.4。

1.2 刀具装夹后，应用对刀装置或试切等检查其正确性。

4.2 工件的装夹。

4.2.1 在机床工作台上安装夹具时，首先要擦净其定位基面,并要找正其与刀具相对位置.4。

2。

2 工件装夹前应将其定位面、夹紧面及垫铁和夹具的定位夹紧面擦拭干净,并不得有毛刺。

4.2.3 按工艺规程中规定的定位基准夹紧。

若工艺规程中未规定装夹方式,操作者可自行选择定位基准和装夹方式，选择定位基准应按以下原则：a．尽可能使定位基准与设计基准重合；b．尽可能使各加工面采用同一定位基准；c．毛基准的选择首先考虑加工工艺基准的要求，并应保持加工工件的壁厚均匀；d．粗加工定位基准应尽量选择不加工或加工余量比较小的平整表面,而且只能使用一次；e．精加工工序定位基准应是已加工面；f．选择的定位基准必须使工件定位夹紧方便，加工时稳定可靠.4.2。

万能外圆磨床
图4-32 万能外圆磨床加工示意图 a)纵磨法磨外圆柱面 b)扳转工作台用纵磨法磨长圆锥面 c)扳转砂轮架用切入法磨短圆锥面 d)扳转头架用纵磨法磨内圆锥面
2.无心外圆磨床 无心外圆磨床是一种高生产率、易于实现
自动化的磨削方法，适于成批、大量生产。
3.内圆磨床 内圆磨床用于磨削内圆柱面、内圆锥面及
5.组织
砂轮的组织表示砂轮结构的松紧程度。根 据磨粒、结合剂和气孔三者体积的不同， 将砂轮组织分为紧密、中等和疏松三大类， 并进一步分为15级，见下表。
6.形状、尺寸
根据机床结构与磨削加工需要，砂轮可制 成各种形状与尺寸。下表是常用的几种砂 轮形状、尺寸、代号及用途。
砂轮的各特性按其形状、尺寸、磨料、粒 度、硬度、组织、结合剂、线速度顺序书 写，即可得到砂轮的代号。如：
1.外圆磨削
1)在外圆磨床上磨外圆
轴类工件用前、后顶尖带夹头安装，盘套 类工件则利用心轴和顶尖安装。磨削方法 有以下几种：纵磨法(图a) 、横磨法(图 b) 、综合磨法(图c)和深磨法(图d) 。
2)在无心外圆磨床上磨外圆
无心磨削方式如图所示。
在无心磨床上加工工件时，工件不需打中 心孔，且安装工件省时省力，可连续磨削， 所以生产效率较高，特别适合大批大量生 产销轴类制件。
2.超精密磨床和磨削加工中心的发展
精密加工必须由高精度、高刚度的机床作 保证。
磨削加工中心是当今磨削技术进步的主要 标志，也是今后磨床技术的发展方向。
4.4.2 磨削的特点
1.精度高、表面粗糙度小
2.径向分力较大 3.磨削温度高 4.可以加工用其他刀具无法加工的硬材料 5.砂轮有自锐作用
4.4.3 磨削的应用
磨削加工的应用范围很广，如图所示，它可以 加工各种外圆面、内孔、平面和成形面(如齿 轮、螺纹等)。此外还用于各种切削刀具的刃 磨。
