磨削加工工艺与设备

简述磨削加工的过程磨削加工是一种制造工艺，用于通过磨削材料表面来达到精度和表面质量的要求。

它是制造和维修高精度零件的重要工艺之一。

本文将详细介绍磨削加工的过程。

一、磨削加工概述磨削加工是通过磨粒与被加工物料之间的相互作用来去除材料表面，从而实现对工件尺寸、形状和表面质量的控制。

它通常用于制造高精度和高表面质量要求的零件，如汽车发动机、飞机发动机叶片、航天器部件等。

二、磨削加工类型1. 平面磨削：平面磨床用于对平坦表面进行加工，例如平板、底座等。

2. 内圆外圆磨削：内圆外圆磨床用于对轴类零件进行内外圆形的加工，例如轴承、齿轮等。

3. 立式磨削：立式磨床用于对大型或不规则形状的零件进行加工，例如航空发动机叶片。

4. 行星式磨削：行星式磨床用于对球形零件进行加工，例如轴承、球阀等。

三、磨削加工过程1. 磨削工具的选择：磨削工具的选择取决于被加工材料和要求的表面质量。

常见的磨削工具有砂轮、钻头、铰刀等。

2. 砂轮的选择：砂轮是最常用的磨削工具之一，它通常由胶结剂和磨粒组成。

不同类型的胶结剂和磨粒适用于不同类型的材料和表面质量要求。

3. 砂轮修整：在使用前，必须对砂轮进行修整以确保其平整度和圆度。

这可以通过专门的修整器来完成。

4. 砂轮安装：将修整后的砂轮安装在主轴上，并根据需要调整其位置和角度。

5. 加工参数设置：加工参数包括切速、进给速度、深度等。

这些参数取决于被加工材料和表面质量要求。

6. 加工过程控制：在加工过程中，必须控制切速、进给速度和深度等参数，并根据需要进行调整。

此外，还需要定期更换砂轮和清理加工区域。

四、磨削加工的优点和缺点1. 优点：磨削加工可以实现高精度和高表面质量要求，适用于各种材料和形状的零件加工。

2. 缺点：磨削加工成本较高，加工时间长。

此外，还存在一些问题，如砂轮易损坏、容易产生过热等。

五、总结磨削加工是制造高精度和高表面质量要求的零件的重要工艺之一。

它可以通过选择合适的磨削工具和调整加工参数来实现对零件尺寸、形状和表面质量的控制。

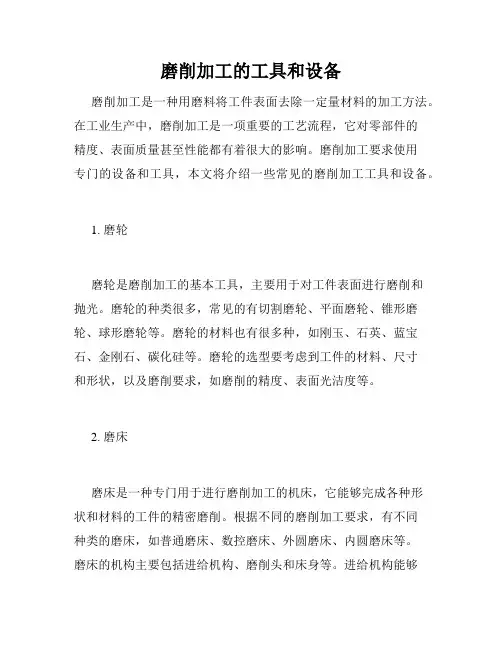

磨削加工的工具和设备磨削加工是一种用磨料将工件表面去除一定量材料的加工方法。

在工业生产中，磨削加工是一项重要的工艺流程，它对零部件的精度、表面质量甚至性能都有着很大的影响。

磨削加工要求使用专门的设备和工具，本文将介绍一些常见的磨削加工工具和设备。

1. 磨轮磨轮是磨削加工的基本工具，主要用于对工件表面进行磨削和抛光。

磨轮的种类很多，常见的有切割磨轮、平面磨轮、锥形磨轮、球形磨轮等。

磨轮的材料也有很多种，如刚玉、石英、蓝宝石、金刚石、碳化硅等。

磨轮的选型要考虑到工件的材料、尺寸和形状，以及磨削要求，如磨削的精度、表面光洁度等。

2. 磨床磨床是一种专门用于进行磨削加工的机床，它能够完成各种形状和材料的工件的精密磨削。

根据不同的磨削加工要求，有不同种类的磨床，如普通磨床、数控磨床、外圆磨床、内圆磨床等。

磨床的机构主要包括进给机构、磨削头和床身等。

进给机构能够控制工件的进给速度，磨削头则负责进行磨削过程，床身主要承载各个机构。

3. 平面磨床平面磨床是磨床中的一种，它专门用于对平面工件的精密磨削。

平面磨床的主要部件包括床身、进给机构、工作台、主轴和磨轮等。

平面磨床磨削的精度和表面光洁度很高，通常用于对高精度零件的加工，如精密机床、模具以及各种要求精度高的机械零件。

4. 数控磨床数控磨床是在传统磨床的基础上发展而来的一种新型机床。

它通过计算机控制系统和数控系统实现工艺参数的自动调节和控制，能够对复杂的工件进行高精度的加工。

数控磨床的优点是自动化程度高，精度高，效率高，适用面广等。

5. 超精密磨床超精密磨床是一种专门针对高精度加工而设计制造的机床，它能够实现光学级、球面等高精度的磨削加工。

超精密磨床通常有多个主轴、自动化程度高、精度极高且要求环境干净，所以通常放置在专门的实验室里进行使用。

总之，磨削加工的工具和设备是各种精密机械零件甚至高科技产品制造的基础。

磨轮、磨床等的不断发展和改进实现了对工件越来越高的加工精度和表面光洁度，而数控磨床、超精密磨床的出现则更进一步实现了自动化加工和高精度加工，这也在一定程度上促进了现代工业的发展。

齿轮磨削加工工艺
一、前期准备
1.确定齿轮的材质和规格。

2.根据齿轮的参数计算出齿轮的模数、齿数和压力角等参数。

3.选择合适的磨削机床和磨削工具。

二、磨削前处理
1.清洗齿轮表面，去除表面油污和铁锈等杂质。

2.检查齿轮的硬度和精度是否符合要求，如不符合要求则进行退火或其他处理。

3.在磨削前对齿轮进行测量，确定其实际尺寸和形状。

三、粗磨加工
1.安装好磨削机床和磨削工具，调整好刀具位置和切入角度等参数。

2.将齿轮安装到机床上，并进行对中调整，使其与刀具保持一定的距离。

3.开始进行粗磨加工，采用分段式进给方式进行加工，每段进给深度不宜过大。

四、半精密磨削
1.在完成粗磨后，对齿轮进行半精密磨削，采用同样的分段式进给方式进行加工。

2.为了保证加工质量，需要对磨削机床和磨削工具进行定期检查和维护。

3.在半精密磨削过程中，需要注意控制切削速度、进给速度和切削深度等参数，以确保加工精度。

五、精密磨削
1.在完成半精密磨削后，进行最后的精密磨削。

此时需要采用更加细致的进给方式和切入角度等参数。

2.为了保证加工质量，需要对磨削机床和磨削工具进行更加细致的检查和维护。

3.在精密磨削过程中，需要采用更加严格的控制方法来控制切割参数，以确保齿轮的最终形态、尺寸和表面质量。

六、后处理
1.完成齿轮的精密磨削后，需要对其表面进行清洗，并去除可能存在的毛刺和其他杂质。

2.对齿轮进行测量，并与原始设计要求进行比较，以确保其符合要求。

3.最后将齿轮包装好，并妥善保存。

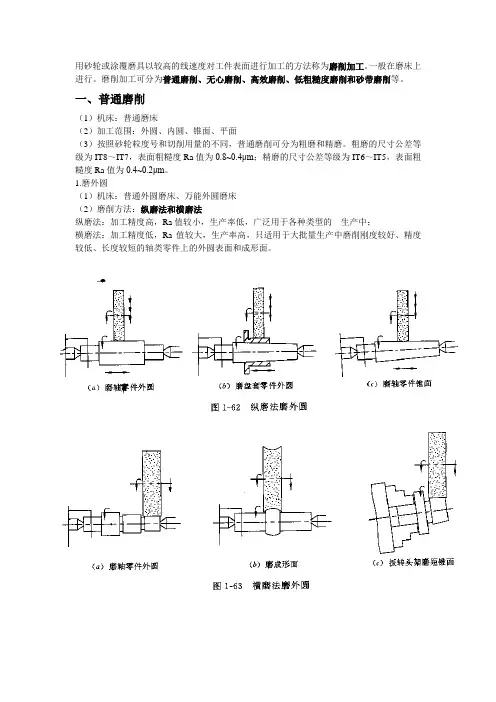

用砂轮或涂覆磨具以较高的线速度对工件表面进行加工的方法称为磨削加工。

一般在磨床上进行。

磨削加工可分为普通磨削、无心磨削、高效磨削、低粗糙度磨削和砂带磨削等。

一、普通磨削（1）机床：普通磨床（2）加工范围：外圆、内圆、锥面、平面（3）按照砂轮粒度号和切削用量的不同，普通磨削可分为粗磨和精磨。

粗磨的尺寸公差等级为IT8～IT7，表面粗糙度Ra值为0.8~0.4μm；精磨的尺寸公差等级为IT6～IT5，表面粗糙度Ra值为0.4~0.2μm。

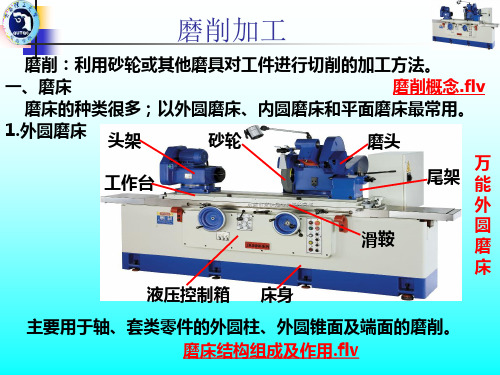

1.磨外圆（1）机床：普通外圆磨床、万能外圆磨床（2）磨削方法：纵磨法和横磨法纵磨法：加工精度高，Ra值较小，生产率低，广泛用于各种类型的生产中；横磨法：加工精度低，Ra值较大，生产率高，只适用于大批量生产中磨削刚度较好、精度较低、长度较短的轴类零件上的外圆表面和成形面。

2.磨内圆（包括内锥面）（1）机床：内圆磨床、万能外圆磨床（2）特点：①由于磨内圆砂轮受孔径限制，切削速度难以达到磨外圆的速度；②砂轮轴直径小，悬伸长，刚度差，易弯曲变形和振动，且只能采用较小的背吃刀量；③砂轮与工件成内切圆接触，接触面积大，磨削热多，散热条件差，表面易烧伤；④磨内圆比磨外圆生产率低，加工精度和表面质量难以控制。

3.磨平面（1）机床：平面磨床（2）加工方法：周磨法、端磨法①周磨法：加工精度高，表面粗糙度Ra值小，但生产率较低，多用于单件小批生产中，大批大量生产中亦可使用。

②端磨法：生产率较高，但加工质量略差于周磨法，多用于大批大量生产中磨削精度要求不太高的平面。

（1）机床：无心磨床（2）加工方法：纵磨法、横磨法1.无心纵磨法大轮为工作砂轮，起切削作用。

小轮为导轮，无切削能力。

两轮与托板构成V形定位面托住工件。

由于导轮的轴线与砂轮轴线倾斜β角（β＝1°～6°），v导分解成v工和v 进。

v工带动工件旋转，v进带动工件轴向移动。

为使导轮与工件直线接触，把导轮圆周表面的母线修整成双曲线。

磨削工艺技术磨削工艺技术是一种常用的表面处理技术，通过使用磨削工具对被加工材料进行磨削，可以达到提高表面光洁度、精度和尺寸控制的目的。

磨削工艺技术主要用于金属、陶瓷、玻璃、非金属等材料的加工。

它可以用于去除材料的表面氧化层、提供更好的尺寸控制、改善表面粗糙度和提高材料的硬度等。

磨削工艺技术的优势在于能够在相对低的热输入下进行加工，以减少材料变形和改善加工精度。

此外，它还可以用于加工各种形状的工件，例如圆柱体、球体、锥体等。

在磨削工艺技术中，磨削工具起到了至关重要的作用。

常用的磨削工具有砂轮、砂带、砂纸等。

砂轮是磨削工艺技术中最常用的工具之一，它具有高硬度、高强度和高耐磨性的特点。

根据砂轮的不同形状和粒度，可以对不同材料进行粗磨、半粗磨、精磨和抛光等处理。

磨削工艺技术的过程包括粗磨、精磨和抛光三个阶段。

在粗磨阶段，磨削工具用于去除材料的表面氧化层和粗糙度。

在精磨阶段，磨削工具用于提供更好的尺寸控制和表面质量。

在抛光阶段，磨削工具则用于提高材料的光洁度和亮度。

磨削工艺技术的应用范围广泛。

在机械加工中，磨削工艺技术主要用于精密零件的加工。

例如，在航空航天领域中，磨削工艺技术可以用于制造涡轮叶片、发动机轴承和轴等零件。

此外，磨削工艺技术还可以应用于模具制造、车削和铣削等加工过程中，以提高加工效率和产品质量。

为了保证磨削工艺技术的质量和效果，操作人员需要具备一定的技术能力和经验。

首先，操作人员需要了解不同材料的物理性质和机械性能，以便选择合适的磨削工具和参数。

其次，操作人员需要掌握正确的操作方法，包括选择合适的砂轮、磨削速度和进给速度等。

最后，操作人员需要进行定期的保养和维护，确保磨削工具的正常运行和寿命。

总之，磨削工艺技术是一种常用的表面处理技术，它可以大大提高材料的表面光洁度、精度和尺寸控制。

通过正确选择磨削工具和操作方法，以及定期的保养和维护，可以保证磨削工艺技术的质量和效果。

磨削工艺技术在机械加工、模具制造和表面处理等领域中具有广泛的应用前景。

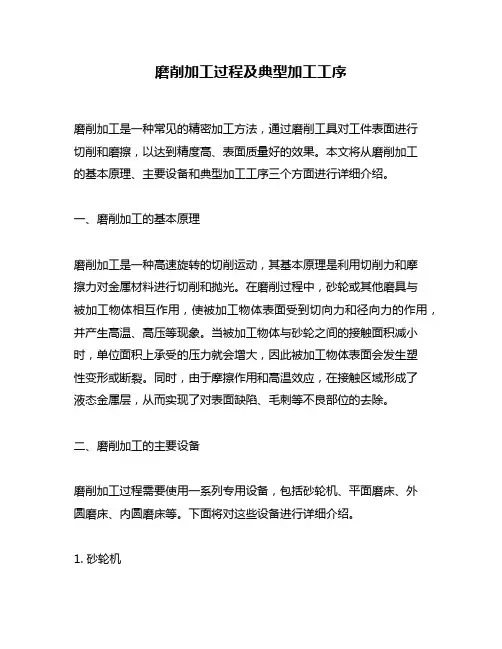

磨削加工过程及典型加工工序磨削加工是一种常见的精密加工方法，通过磨削工具对工件表面进行切削和磨擦，以达到精度高、表面质量好的效果。

本文将从磨削加工的基本原理、主要设备和典型加工工序三个方面进行详细介绍。

一、磨削加工的基本原理磨削加工是一种高速旋转的切削运动，其基本原理是利用切削力和摩擦力对金属材料进行切削和抛光。

在磨削过程中，砂轮或其他磨具与被加工物体相互作用，使被加工物体表面受到切向力和径向力的作用，并产生高温、高压等现象。

当被加工物体与砂轮之间的接触面积减小时，单位面积上承受的压力就会增大，因此被加工物体表面会发生塑性变形或断裂。

同时，由于摩擦作用和高温效应，在接触区域形成了液态金属层，从而实现了对表面缺陷、毛刺等不良部位的去除。

二、磨削加工的主要设备磨削加工过程需要使用一系列专用设备，包括砂轮机、平面磨床、外圆磨床、内圆磨床等。

下面将对这些设备进行详细介绍。

1. 砂轮机砂轮机是最常用的磨削设备之一，其主要作用是利用高速旋转的砂轮对工件表面进行切削和抛光。

根据不同的加工要求，可选用不同材质和形状的砂轮，如金刚石砂轮、碳化硅砂轮等。

在使用时，需要根据具体情况调整转速和进给量，以达到最佳的加工效果。

2. 平面磨床平面磨床是一种专门用于平面加工的设备，其主要作用是通过旋转的平板和移动的刀架对工件表面进行切削和抛光。

与其他类型的磨削设备相比，平面磨床具有高精度、高效率等优点，在航空、汽车等行业广泛应用。

3. 外圆磨床外圆磨床是一种专门用于加工轴类零件的设备，其主要作用是通过旋转的工件和移动的砂轮对工件表面进行切削和抛光。

外圆磨床通常采用高精度直线导轨和液压系统，以保证加工精度和稳定性。

4. 内圆磨床内圆磨床是一种专门用于加工孔类零件的设备，其主要作用是通过旋转的工件和移动的砂轮对孔内表面进行切削和抛光。

内圆磨床通常采用高精度滚珠丝杠和液压系统，以保证加工精度和稳定性。

三、典型加工工序磨削加工过程中，需要根据不同的加工要求选择不同的切削方式、设备和材料。

磨削工艺技术要求磨削是一种常见的金属加工方式，通过磨削可以获得精度高、表面光洁度好的零件。

磨削工艺技术要求是确保零件加工质量的重要保障，在磨削加工过程中需要严格遵循一系列技术要求，下面将对磨削工艺技术要求进行详细介绍。

首先，磨削工艺技术要求包括磨削设备的选择和刃具的选择。

磨削设备的选择需要根据零件的材质、形状、尺寸等因素综合考虑，确保设备的可靠性、稳定性和适应性。

同时，刃具的选择也需要根据零件的材质和要求进行合理选择，使用合适的刃具可以提高磨削效率和加工质量。

其次，磨削工艺技术要求包括磨削参数的确定和调整。

磨削参数包括进给量、转速、磨削液等，这些参数的选择和调整关系到磨削加工的质量和效率。

进给量要根据材质和切削条件合理选择，过大会导致刀具被损坏，过小则会影响磨削效率。

转速要根据刃具直径、材质和切削条件确定，过高会导致切削效果不佳，过低则会导致磨削速度较慢。

磨削液的选择和使用也非常重要，磨削液可以降低磨削过程中的热量，减少刀具磨损，提高磨削效率和表面质量。

再次，磨削工艺技术要求还包括磨削过程中的操作要求。

在磨削过程中，操作人员需要具备一定的技术经验和操作技能，确保磨削加工的质量和安全。

操作人员应正确使用磨削刀具，保证刀具的锋利度和稳定性，避免因刀具异常磨损导致加工质量下降。

同时，还需要保持磨削设备的清洁和整洁，定期检查设备的运行状况，及时发现和排除故障。

最后，磨削工艺技术要求还包括质量检验和控制要求。

磨削加工后的零件需要进行质量检验，包括尺寸精度、表面光洁度、形状偏差等指标的检测。

检测结果需要与设计要求进行对比，及时发现和解决问题，确保加工质量符合要求。

同时，还需要建立良好的质量控制体系，加强对磨削加工过程的控制和监督，确保产品质量的稳定性和一致性。

总之，磨削工艺技术要求是确保磨削加工质量的重要保障。

通过合理选择设备和刃具、确定和调整磨削参数、严格操作要求、进行质量检验和控制，可以提高磨削加工的质量、效率和安全性。

磨削加工工艺过程及主要工序
磨削加工是通过摩擦和剪切作用在工件表面上去除一定厚度的材料，以逐步达到工件
表面的精度、光洁度。

在工业生产中，磨削加工广泛应用于机械制造、航空航天、军工制
造等领域，是制造精密零部件不可少的一个步骤。

1. 磨削前准备工作：包括检查磨料和磨具等加工工具的状况，将不良的磨料和磨具
清除，并确认加工工件和加工参数等。

2. 粗磨工序：将工件表面的大颗粒物和粗糙度去除，提高表面平整度和加工性能。

粗磨主要使用粒度较粗的磨料和磨具，磨削过程中会产生较多的热量和磨屑，需要采取冷
却液进行冷却。

3. 半精磨工序：对工件进行中等精度的修整和平滑，精度一般可以达到0.01mm左右。

半精磨使用粒度较细的磨料和磨具进行加工，在与工件接触的磨具上涂覆润滑油，减少磨
料与磨具之间的摩擦和磨损。

5. 抛光工序：对工件表面进行细微处理，有效提高表面亮度和平滑度。

抛光工序使
用细粒度的抛光料和抛光棉进行加工，加工速度较慢但效果很好，加工表面不会有明显的
划痕或损伤。

6. 清洗和除油：不同的磨削工艺需要使用不同的清洗和除油方法，常用的方法有机洗、水洗和气动喷洗等。

清洗时要注意不能让残留的磨料和油污对工件表面造成二次污
染。

简述磨制的原理,工艺流程及设备特点下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!磨制是一种通过磨削、磨损等作用，使物料表面产生微观不平整度和亚微观裂纹等改变，以提高物料表面质量、物理性能和化学性能的加工方法。

磨削加工实训报告目录1. 介绍1.1 磨削加工的定义1.2 磨削加工的原理2. 磨削加工设备2.1 磨削机床2.2 磨具3. 磨削加工工艺3.1 粗磨和精磨3.2 冷却润滑4. 磨削加工应用4.1 金属加工4.2 陶瓷加工4.3 玻璃加工5. 磨削加工精度5.1 粗磨与精磨对精度的影响5.2 控制精度的方法6. 磨削加工优缺点6.1 优点6.2 缺点7. 磨削加工未来发展趋势7.1 新材料应用7.2 数控技术的发展1. 介绍1.1 磨削加工的定义磨削加工是利用磨削磨具对工件进行切削加工的工艺。

通过旋转的磨具对工件表面进行磨削，使工件表面平整、尺寸精度高，表面质量好。

1.2 磨削加工的原理磨削加工的原理是利用磨削磨具高速旋转，在与工件接触的瞬间，磨粒对工件表面进行切削，去除工件表面的材料，从而实现工件的精密加工。

2. 磨削加工设备2.1 磨削机床磨削机床是进行磨削加工的设备，主要包括磨削头、主轴、工作台等部件，通过这些部件的协同工作来实现对工件的加工。

2.2 磨具磨具是用来进行磨削加工的磨削工具，包括砂轮、砂带等。

不同的磨具适用于不同类型的工件材料和加工要求。

3. 磨削加工工艺3.1 粗磨和精磨磨削加工通常包括粗磨和精磨两个阶段，粗磨用于去除工件表面的大量材料，精磨则用于提高工件的表面质量和尺寸精度。

3.2 冷却润滑在磨削加工过程中，磨具和工件摩擦会产生大量热量，为了防止工件变形和磨具过热，通常需要采用冷却润滑剂来冷却和润滑磨削区域。

4. 磨削加工应用4.1 金属加工磨削加工在金属加工领域应用广泛，可以实现对各种金属材料的高精度加工，例如车削、铣削等无法实现的细小加工。

4.2 陶瓷加工由于陶瓷硬度高且易破裂，传统加工方法难以处理，而磨削加工能有效实现对陶瓷材料的精密加工。

4.3 玻璃加工玻璃具有脆性高和硬度高的特点，磨削加工可以实现对玻璃材料的精细加工，如镜面加工、刻字等。

5. 磨削加工精度5.1 粗磨与精磨对精度的影响粗磨和精磨都对工件的精度有影响，通常需要在粗磨后进行精磨以提高工件的尺寸精度和表面质量。

电解磨削加工工艺方案1. 引言电解磨削是一种将化学腐蚀与机械磨削相结合的超精密加工技术，广泛应用于微细加工领域。

本文将介绍电解磨削加工的工艺方案，包括加工原理、设备要求、工艺参数等内容。

2. 加工原理电解磨削加工基于电化学原理，在特定的电解液中，通过施加电压和电流，使工具电极和工件电极之间发生电化学反应，实现去除工件表面的材料。

在磨粒的作用下，工件表面得到磨削和抛光，从而实现高精度加工。

3. 设备要求3.1 电解液供应装置电解液供应装置是电解磨削加工的关键设备之一，它用于提供稳定的电解液流动，并保持电解液的纯净度。

电解液供应装置应具备以下要求：•稳定的供液能力，能够满足加工过程中的电解液需求；•过滤装置，能够有效去除电解液中的杂质；•温度控制装置，能够控制电解液的温度在合适的范围内。

3.2 电源装置电源装置用于提供适当的电压和电流，以控制电解过程中的能量输入。

电源装置应具备以下要求：•稳定的电流和电压输出，能够满足加工的要求；•控制精度高，能够精确控制加工过程中的能量输入。

3.3 电解磨削设备电解磨削设备是实施电解磨削加工的主要设备，它由电解液供应装置、电源装置、工具电极、工件电极和控制系统等组成。

电解磨削设备应具备以下要求：•结构紧凑，便于操作和维护；•具备高精度的电极定位和加工控制能力；•具备安全保护措施，防止意外事故的发生。

4. 工艺参数4.1 电解液电解液是电解磨削加工过程中的重要参数之一，不同的加工任务需要使用不同的电解液。

常用的电解液有硫酸、硝酸、氯化铁等。

选择合适的电解液要考虑以下因素：•工件材料的特性；•加工精度和表面质量的要求；•电解液的成本和环境友好性。

4.2 电解液浓度和温度电解液的浓度和温度对加工质量和效率有重要影响。

一般来说，较高的电解液浓度和适宜的温度可以提高磨削速度和表面质量。

但过高的浓度和温度可能会引起过热和腐蚀问题。

因此，需要根据具体情况选择合适的浓度和温度。

4.3 电压和电流电压和电流是控制电解磨削加工过程的重要参数。
