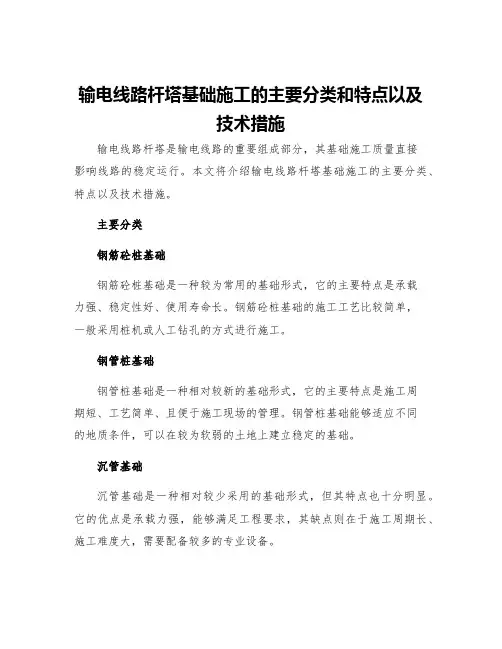

输电线路杆塔基础施工技术措施

输电线路杆塔基础施工的主要分类和特点以及技术措施输电线路杆塔是输电线路的重要组成部分，其基础施工质量直接影响线路的稳定运行。

本文将介绍输电线路杆塔基础施工的主要分类、特点以及技术措施。

主要分类钢筋砼桩基础钢筋砼桩基础是一种较为常用的基础形式，它的主要特点是承载力强、稳定性好、使用寿命长。

钢筋砼桩基础的施工工艺比较简单，一般采用桩机或人工钻孔的方式进行施工。

钢管桩基础钢管桩基础是一种相对较新的基础形式，它的主要特点是施工周期短、工艺简单、且便于施工现场的管理。

钢管桩基础能够适应不同的地质条件，可以在较为软弱的土地上建立稳定的基础。

沉管基础沉管基础是一种相对较少采用的基础形式，但其特点也十分明显。

它的优点是承载力强，能够满足工程要求，其缺点则在于施工周期长、施工难度大，需要配备较多的专业设备。

特点基础尺寸输电线路杆塔基础的尺寸是根据塔型、荷载和地质条件等因素综合考虑后确定的。

尺寸的大小直接影响基础的承载能力和稳定性，因此尺寸的确定是基础施工的关键之一。

基础材料输电线路杆塔基础的材料一般采用混凝土、钢筋等材料。

选择合适的材料可以提高基础的稳定性和承载能力，同时能够提升杆塔整体的使用寿命。

基础形式输电线路杆塔基础形式的选择与地质情况、荷载等因素有关。

选择合适的基础形式可以提高线路的安全性和可靠性，同时可以减少基础施工的难度和风险。

技术措施地质勘察在进行输电线路杆塔基础施工之前，必须对施工地点的地质情况进行详细勘察。

地质勘察的主要目的是确定地质条件，为后续的设计和施工提供依据。

基础设计基础设计是基础施工的关键环节，它的主要目的是根据线路荷载和地质条件等因素，确定合适的基础尺寸和形式，保证基础的承载能力和稳定性。

施工管理在进行基础施工时，需要对施工现场进行管理和监控，及时处理施工过程中出现的问题，确保施工进度和质量。

通过以上的介绍，相信各位已经了解了输电线路杆塔基础施工的主要分类、特点以及技术措施。

基础施工的质量是保证线路安全稳定运行的重要保障，需要在实际施工中认真对待，并采取相应措施加以防范和解决问题。

浅谈输电线路基础施工的技术措施(一)摘要：输电线路杆塔的地下部分的总体统称为基础。

结合输电线路基础施工的实际情况，针对输电线路基础施工的技术措施进行了论述。

关键词：输电线路；基础；施工；措施输电线路杆塔的地下部分的总体统称为基础。

它承受输电线路杆塔的各种荷重，将杆塔的各种荷重传递给周围的地基，以达到稳固输电线路的杆塔的目的。

目前，输电线路中常见的基础形式有：阶梯基础、板式基础、斜插基础、掏挖基础、岩石基础及桩基础，其中阶梯基础、板式基础、斜插基础三类基础因其基坑成型特点习惯地称为“大开挖”基础。

在施工过程中，不同的基础形式具有不同的特点及技术要求，为了有效地控制基础施工的质量，需要制定相应的施工技术措施。

在输电线路进行基础施工前必须做好复测和分坑工作。

输电线路复测施工是指线路施工前，施工单位核对设计单位提供的杆塔明细表、平断面图与现场是否相符，设计桩是否丢失或移动，复核杆塔位中心桩及转角塔位桩位置、档距和断面高程是否符合设计及规范要求而进行的测量施工。

复测时若发现偏差超过规范允许范围时，必须查明原因并予以纠正。

路径复测确认无误后，根据基础及杆塔型式、基础根开（正面、侧面）、基础对角线（包括基坑远点、近点、中心点）及坑口尺寸等项目进行坑口放样，称此为分坑测量。

通常把这两步工作统称为复测分坑。

1输电线路基础的施工技术措施1.1掏挖基础目前常见的掏挖基础有三种：全掏挖式基础、半掏式基础及斜插式掏挖基础，该类基础适用于黏土、硬塑、碎石及不同风化程度的岩石等，且地下水位低于混凝土基础底面高程。

这类基础它能发挥原状土的特性，具有良好的抗拔和抗倾覆稳定性。

同时也显示了较高的经济效益和环境效益，节约了材料、减少了环境的破坏，但施工难度大，受土质条件限制。

在输电线路施工过程中，掏挖基础给我们施工人员带来两个不利的因素：（1）混凝土浇灌后无法进行外观检查；（2）如果有缺陷无法进行修补。

针对以上不利因素，我们为了保证掏挖基础施工质量应采取以下施工技术措施：（1）在配料时宜用0.5~4cm的连续级配制，或用85%的2~4cm石子掺15%的0.5~1.0cm的石子混合使用；（2）为了保证地面处的基础的土壁被碰撞脱落，应采衬垫塑料布的措施，其衬垫高度约0.5cm，待浇至立柱后拆除；（3）为保证掏挖基础扩大头部位的混凝土容易捣固密实，可将其混凝土坍落度选大一级，同时为满足混凝土和易性要求，在保持水灰比不变的前提下，可以适当调整砂率或增加水泥浆量，当扩大头浇灌混凝土饱满且振捣完毕后应注意观察判断周边是否残存气体，必要时可以补充砂浆，以填充空隙，立柱部位的混凝土坍落度可小一些；（4）加强混凝土的振捣是保证掏挖基础混凝土质量的关键环节，掏挖基础应使用插入式振捣器振捣，以提高其强度及密实性；（5）混凝土应采用机械搅拌，如因地形限制，必须采用人工搅拌混凝土时，应严格执行“三干四湿”的搅拌方法，确保混凝土配料拌和均匀。

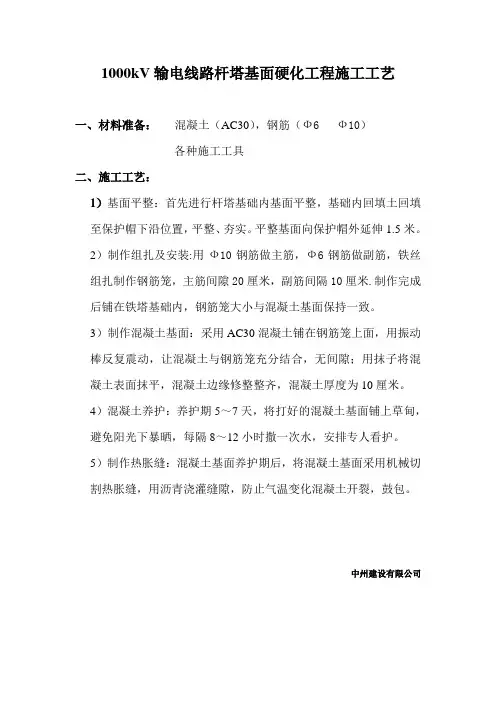

1000kV输电线路杆塔基面硬化工程施工工艺
一、材料准备：混凝土（AC30），钢筋（Ф6 Ф10）
各种施工工具
二、施工工艺：
1）基面平整：首先进行杆塔基础内基面平整，基础内回填土回填至保护帽下沿位置，平整、夯实。

平整基面向保护帽外延伸1.5米。

2）制作组扎及安装:用Ф10钢筋做主筋，Ф6钢筋做副筋，铁丝组扎制作钢筋笼，主筋间隙20厘米，副筋间隔10厘米.制作完成后铺在铁塔基础内，钢筋笼大小与混凝土基面保持一致。

3）制作混凝土基面：采用AC30混凝土铺在钢筋笼上面，用振动棒反复震动，让混凝土与钢筋笼充分结合，无间隙；用抹子将混凝土表面抹平，混凝土边缘修整整齐，混凝土厚度为10厘米。

4）混凝土养护：养护期5～7天，将打好的混凝土基面铺上草甸，避免阳光下暴晒，每隔8～12小时撒一次水，安排专人看护。

5）制作热胀缝：混凝土基面养护期后，将混凝土基面采用机械切割热胀缝，用沥青浇灌缝隙，防止气温变化混凝土开裂，鼓包。

中州建设有限公司。

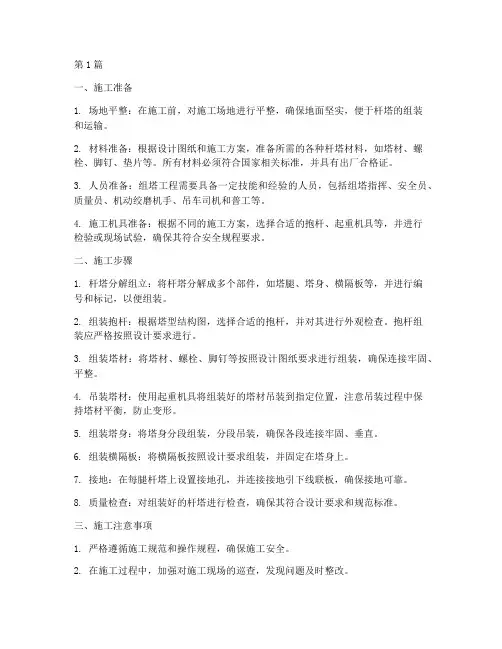

第1篇一、施工准备1. 场地平整：在施工前，对施工场地进行平整，确保地面坚实，便于杆塔的组装和运输。

2. 材料准备：根据设计图纸和施工方案，准备所需的各种杆塔材料，如塔材、螺栓、脚钉、垫片等。

所有材料必须符合国家相关标准，并具有出厂合格证。

3. 人员准备：组塔工程需要具备一定技能和经验的人员，包括组塔指挥、安全员、质量员、机动绞磨机手、吊车司机和普工等。

4. 施工机具准备：根据不同的施工方案，选择合适的抱杆、起重机具等，并进行检验或现场试验，确保其符合安全规程要求。

二、施工步骤1. 杆塔分解组立：将杆塔分解成多个部件，如塔腿、塔身、横隔板等，并进行编号和标记，以便组装。

2. 组装抱杆：根据塔型结构图，选择合适的抱杆，并对其进行外观检查。

抱杆组装应严格按照设计要求进行。

3. 组装塔材：将塔材、螺栓、脚钉等按照设计图纸要求进行组装，确保连接牢固、平整。

4. 吊装塔材：使用起重机具将组装好的塔材吊装到指定位置，注意吊装过程中保持塔材平衡，防止变形。

5. 组装塔身：将塔身分段组装，分段吊装，确保各段连接牢固、垂直。

6. 组装横隔板：将横隔板按照设计要求组装，并固定在塔身上。

7. 接地：在每腿杆塔上设置接地孔，并连接接地引下线联板，确保接地可靠。

8. 质量检查：对组装好的杆塔进行检查，确保其符合设计要求和规范标准。

三、施工注意事项1. 严格遵循施工规范和操作规程，确保施工安全。

2. 在施工过程中，加强对施工现场的巡查，发现问题及时整改。

3. 注意天气变化，合理安排施工计划，确保施工进度。

4. 加强对施工人员的安全教育，提高安全意识。

5. 施工完成后，对杆塔进行验收，确保其质量符合要求。

总之，杆塔工程施工工艺是架空线路建设中的重要环节，要求施工人员具备一定的技能和经验，严格按照规范和标准进行操作，确保施工质量和安全。

第2篇一、施工准备1. 场地平整：在铁塔组立前，应进行场地平整，清除影响铁塔组立和抱杆起立的障碍物，确保施工顺利进行。

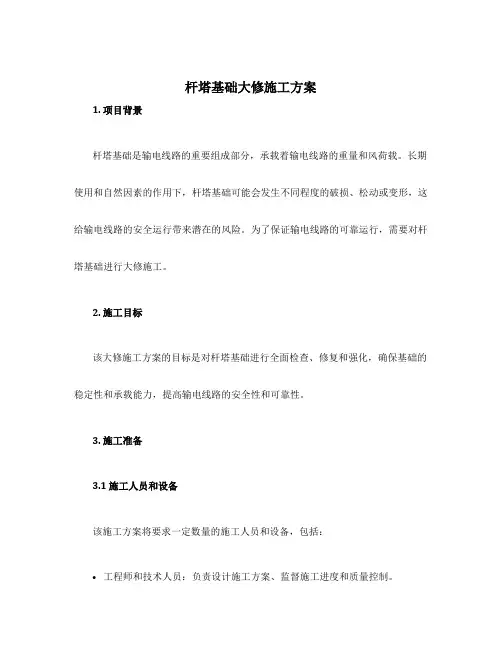

杆塔基础大修施工方案1. 项目背景杆塔基础是输电线路的重要组成部分，承载着输电线路的重量和风荷载。

长期使用和自然因素的作用下，杆塔基础可能会发生不同程度的破损、松动或变形，这给输电线路的安全运行带来潜在的风险。

为了保证输电线路的可靠运行，需要对杆塔基础进行大修施工。

2. 施工目标该大修施工方案的目标是对杆塔基础进行全面检查、修复和强化，确保基础的稳定性和承载能力，提高输电线路的安全性和可靠性。

3. 施工准备3.1 施工人员和设备该施工方案将要求一定数量的施工人员和设备，包括：•工程师和技术人员：负责设计施工方案、监督施工进度和质量控制。

•机械设备：包括挖掘机、起重机、混凝土搅拌机等。

•施工材料和工具：包括水泥、钢筋、沙子、石子等。

3.2 施工准备工作在正式施工开始之前，需要进行以下准备工作：1.制定详细的施工计划和时间表。

2.确定施工现场，并进行现场勘察和测量。

3.确保所需的施工材料和设备准备充分。

4.整理施工现场，清除障碍物和污染物。

4. 施工步骤4.1 混凝土基础修复首先，对杆塔基础的混凝土部分进行修复。

具体步骤如下：1.清理基础表面的杂物和腐蚀物。

2.使用电锤等工具清除松动和损坏的混凝土。

3.在损坏的部分施工钢筋网，并固定好。

4.制作混凝土修复材料，按照比例调配水泥、砂子和石子。

5.将混凝土修复材料倒入损坏部位，使用振动棒排除空气和实现紧实。

6.混凝土修复材料达到正常强度后，进行养护。

4.2 基础强化在混凝土基础修复完成后，需要对基础进行强化。

具体步骤如下：1.清洗基础表面，确保无尘土、油污等。

2.在基础表面涂覆一层底漆，提高粘结力。

3.按照设计要求，使用专用的基础强化材料进行喷涂或涂刷。

4.等待基础强化材料干燥和固化。

4.3 施工记录和验收在施工过程中，需要做好施工记录，包括施工过程中的关键数据、材料使用量、质量控制记录等。

完成施工后，还需要进行验收，确保施工质量符合要求。

5. 安全措施在施工过程中，需要严格遵守相关安全规定，采取必要的安全措施，包括：1.配备专业的安全人员，负责施工现场的安全管理和监督。

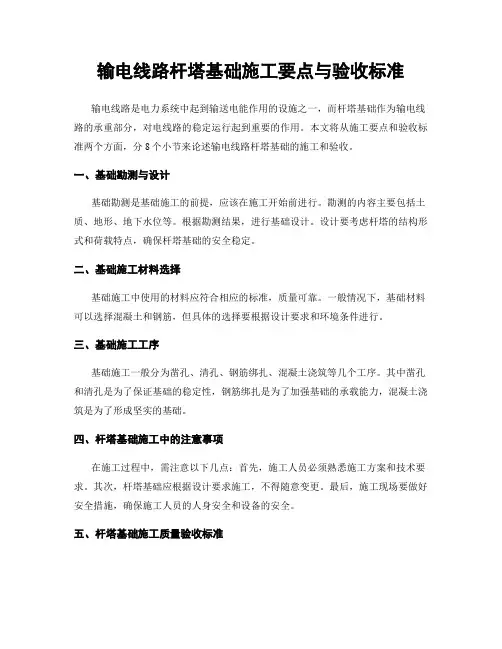

输电线路杆塔基础施工要点与验收标准输电线路是电力系统中起到输送电能作用的设施之一，而杆塔基础作为输电线路的承重部分，对电线路的稳定运行起到重要的作用。

本文将从施工要点和验收标准两个方面，分8个小节来论述输电线路杆塔基础的施工和验收。

一、基础勘测与设计基础勘测是基础施工的前提，应该在施工开始前进行。

勘测的内容主要包括土质、地形、地下水位等。

根据勘测结果，进行基础设计。

设计要考虑杆塔的结构形式和荷载特点，确保杆塔基础的安全稳定。

二、基础施工材料选择基础施工中使用的材料应符合相应的标准，质量可靠。

一般情况下，基础材料可以选择混凝土和钢筋，但具体的选择要根据设计要求和环境条件进行。

三、基础施工工序基础施工一般分为凿孔、清孔、钢筋绑扎、混凝土浇筑等几个工序。

其中凿孔和清孔是为了保证基础的稳定性，钢筋绑扎是为了加强基础的承载能力，混凝土浇筑是为了形成坚实的基础。

四、杆塔基础施工中的注意事项在施工过程中，需注意以下几点：首先，施工人员必须熟悉施工方案和技术要求。

其次，杆塔基础应根据设计要求施工，不得随意变更。

最后，施工现场要做好安全措施，确保施工人员的人身安全和设备的安全。

五、杆塔基础施工质量验收标准基础施工结束后，应对基础进行验收。

验收标准可以分为工程定位标准和工程质量标准。

工程定位标准主要包括平面位移、垂直度和偏斜角等要求；工程质量标准主要包括混凝土质量、钢筋质量和施工质量等要求。

六、基础施工中的常见问题及解决办法在基础施工过程中，常会遇到一些问题，如排水不良、混凝土开裂等。

对于这些问题，应及时采取相应的解决办法，确保基础的质量和稳定性。

七、杆塔基础的预防和维护为了保证杆塔基础的长期稳定运行，应进行预防和维护工作。

预防主要包括基础周围的排水和防腐处理；维护主要包括定期巡视、清理周围环境等。

八、结语输电线路杆塔基础的施工和验收是电力工程中不可忽视的步骤。

只有做好基础施工和验收工作，才能确保线路的稳定运行。

因此，施工人员要对基础施工要点和验收标准有清晰的了解，并在实际操作中严格按照相关规定进行。

输电线路施工方案和技术措施随着社会经济的快速发展，电力需求不断增加，输电线路建设也成为了重要的基础设施建设项目。

为了确保输电线路的安全可靠运行，需要制定合理的施工方案和技术措施。

本文将就输电线路施工方案和技术措施进行详细介绍。

一、输电线路施工方案。

1. 线路选址，在进行输电线路建设前，需要进行线路选址工作。

选址工作需要考虑地形地貌、土质情况、气候条件等因素，以确保线路的安全可靠运行。

2. 施工前勘察，在确定线路选址后，需要进行施工前的详细勘察工作，包括地质勘察、水文勘察、气象勘察等，以确保施工过程中不会受到地质灾害、水灾、风灾等自然灾害的影响。

3. 施工方案制定，根据勘察结果和实际情况，制定合理的施工方案，包括施工路线、施工工艺、施工周期等内容。

4. 施工图纸设计，根据施工方案制定相应的施工图纸，明确施工工艺和施工要求，以确保施工过程中的安全和质量。

5. 施工队伍组建，根据施工规模和施工要求，组建相应的施工队伍，包括施工人员、监理人员、安全人员等，以确保施工过程中的安全和质量。

6. 施工材料采购，根据施工图纸和施工要求，采购相应的施工材料，包括导线、杆塔、绝缘子、地线等，以确保施工过程中的质量。

7. 施工设备准备，根据施工要求，准备相应的施工设备，包括起重机、挖掘机、打桩机等，以确保施工过程中的效率和质量。

8. 施工方案审批，制定完施工方案后，需要进行相关部门的审批，以确保施工方案符合相关法规和标准。

二、输电线路技术措施。

1. 土建工程，输电线路的土建工程包括杆塔基础、终端塔基础、引上线塔基础等，需要严格按照设计要求和施工图纸进行施工，确保基础的稳固和耐久。

2. 铁塔架设，输电线路的铁塔架设是整个线路建设的关键环节，需要严格按照设计要求和施工图纸进行施工，确保铁塔的垂直度和水平度。

3. 导线拉设，输电线路的导线拉设需要严格按照设计要求和施工图纸进行施工，确保导线的张力和位置符合要求。

4. 绝缘子安装，输电线路的绝缘子安装需要严格按照设计要求和施工图纸进行施工，确保绝缘子的安装位置和间距符合要求。

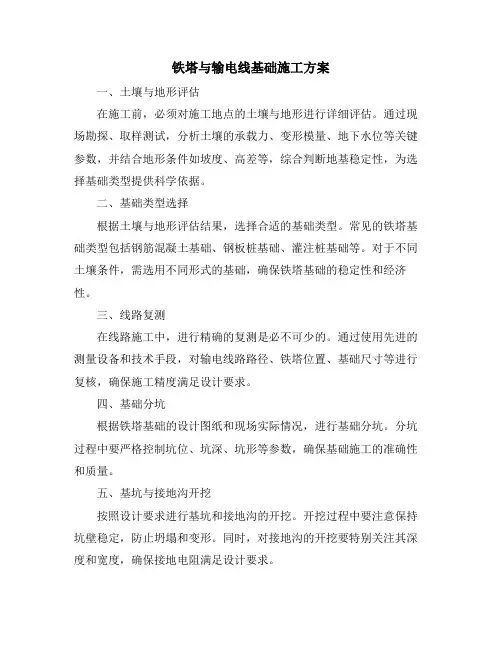

铁塔与输电线基础施工方案一、土壤与地形评估在施工前，必须对施工地点的土壤与地形进行详细评估。

通过现场勘探、取样测试，分析土壤的承载力、变形模量、地下水位等关键参数，并结合地形条件如坡度、高差等，综合判断地基稳定性，为选择基础类型提供科学依据。

二、基础类型选择根据土壤与地形评估结果，选择合适的基础类型。

常见的铁塔基础类型包括钢筋混凝土基础、钢板桩基础、灌注桩基础等。

对于不同土壤条件，需选用不同形式的基础，确保铁塔基础的稳定性和经济性。

三、线路复测在线路施工中，进行精确的复测是必不可少的。

通过使用先进的测量设备和技术手段，对输电线路路径、铁塔位置、基础尺寸等进行复核，确保施工精度满足设计要求。

四、基础分坑根据铁塔基础的设计图纸和现场实际情况，进行基础分坑。

分坑过程中要严格控制坑位、坑深、坑形等参数，确保基础施工的准确性和质量。

五、基坑与接地沟开挖按照设计要求进行基坑和接地沟的开挖。

开挖过程中要注意保持坑壁稳定，防止坍塌和变形。

同时，对接地沟的开挖要特别关注其深度和宽度，确保接地电阻满足设计要求。

六、基础混凝土浇筑在基坑开挖完成后，进行基础混凝土的浇筑。

浇筑前要对混凝土原材料进行检验，确保混凝土质量。

浇筑过程中要控制混凝土的浇筑速度、振捣方式等参数，确保混凝土的密实性和强度。

七、杆塔基础编号为了方便管理和维护，对每个杆塔基础进行编号。

编号要清晰、准确，能够反映基础的位置、类型等信息。

八、质量检查与验收在施工过程中和完成后，要进行严格的质量检查和验收。

检查内容包括但不限于土壤与地形评估报告、基础类型选择、线路复测记录、基础分坑尺寸、基坑与接地沟开挖质量、混凝土浇筑质量等。

发现问题要及时整改，确保施工质量符合设计要求和相关标准。

通过以上八个方面的施工方案的实施，可以确保铁塔与输电线基础的施工质量，为输电线路的安全稳定运行提供坚实基础。

高压输电线路杆塔桩基础施工遇到的若干问题与解决措施摘要：随着我国经济和科技的不断发展,工程建设对高压输电线路安装建设的要求也越来越高。

本文从高压输电线塔杆庄选址要求,塔基设计、施工等方面阐述了我国高压输电线路杆塔基础的现状，同时结合输电线路相关工程建设，展望了我国输电线路杆塔基础建设的发展趋势关键字：地质条件塔基施工实例效果、正文：1.高压输电线路杆塔基础的主要受力特点高压输电线路杆塔基础是塔杆主体深入地下的部分，是高压输电线安全工作的前提保证。

坚固的塔基同时在承受水平拉力、垂直重力、导线和塔杆的弯矩力自然及人为事故及外张力的作用，保证输电线杆不倾覆,下沉，确保输电线杆基础的稳定.2。

高压输电线路杆塔基础常用的结构型式及其特点2.1从施工地形上分，有以下几种塔基形式。

①复合式沉井基础：此类型塔基适用于地下水位较高,地层土质松软地区。

②岩石嵌固式基础是将塔基固定在岩石中，以水泥灌浆填充来加固塔基。

好处是减少钢铁等原材料的使用，避免的对岩石的爆破移除。

③联合类基础是将塔基的基础用几个相应的板块连接而成,进行施工。

其特点是对施工工具和施工场地要求不高,易于操作。

④掏挖式基础：这类施工方法多用于高寒冻土地带施工,有效地利用当地冻强度，使塔基与周围土层共同作用，能承受上、下及水平力的作用。

⑤斜插式基础在一些山区或丘陵地带。

其特点是基础材料少，造价地，因地制宜。

但在施工过程中要严格计算出各种力对塔杆的作用，因保持塔基的稳定。

2.2从输电线的实际受负荷的大小采用单桩和群桩形式。

不论是哪一类的塔基，它的作用都是为了保证塔杆的安全与稳定。

3.桩基础在不同的地质环境下施工所遇到的若干问题与解决措施3。

1地质条件较差地区3.1。

1地质条件简述我国土地虽然辽阔，但国内地形的四分之三属于山区和丘陵、沙漠地带,自然地质条件较差.这些地区大量存在黄土、软土、水田、沼泽、冻土层、盐碱地和碎石破裂地带，对高压输电基础施工的难度加大.由于高压输电线单桩之间的距离较远，不同地区的地形特点不同，也给施工检测带来了很多不稳定因素。

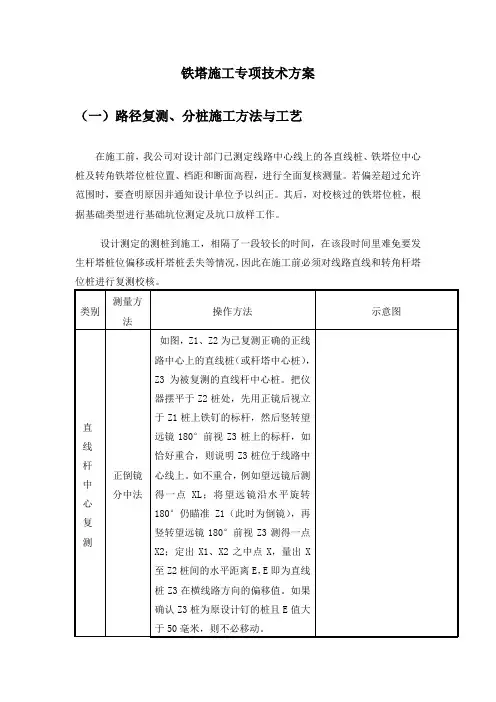

铁塔施工专项技术方案（一）路径复测、分桩施工方法与工艺在施工前，我公司对设计部门已测定线路中心线上的各直线桩、铁塔位中心桩及转角铁塔位桩位置、档距和断面高程，进行全面复核测量。

若偏差超过允许范围时，要查明原因并通知设计单位予以纠正。

其后，对校核过的铁塔位桩，根据基础类型进行基础坑位测定及坑口放样工作。

设计测定的测桩到施工，相隔了一段较长的时间，在该段时间里难免要发生杆塔桩位偏移或杆塔桩丢失等情况，因此在施工前必须对线路直线和转角杆塔位桩进行复测校核。

（二）基础开挖施工方法与工艺1.一般规定基础开挖前，施工人员应熟悉基础施工图及施工手册的规定，明白基坑开挖的尺寸及要求。

杆塔基础的坑深应以设计的施工基面为基准。

若设计无施工基面要求时，应以杆塔中心桩顶面为基准。

拉线基础的坑深，除设计特殊要求者外，均以拉线坑中心的地面标高为基准。

基坑开挖时，应保护好杆塔中心桩和复测时所钉的辅助桩。

如设计中心桩需要挖掉时，应保护好补钉中心桩的辅桩。

挖坑时如发现基坑上土质与原设计不符，或者坑内发现天然溶洞、古墓、管道等，应及时通知设计人员及有关部门处理。

2.基坑开挖顺序基坑开挖按设计及施工要求，先降基后进行基坑开挖；对于降基量较小，可与基坑开挖同时完成。

3.基坑开挖（1）开挖时注意保持坑壁边坡；（2）排除基面浮石、积水、必要时开挖排水沟；（3）基坑内积水、渗水应及时排除；（4）地下水位高、渗水量大，坑底应设积水坑，边开挖边排水；（5）软弱地质开挖，可设挡土板，挡土板应按阶梯布置且设对撑；（6）为防止塌方，出土堆放宜离开坑口边1m以外，特别是水渗透强及饱和土质，更应注意这个问题。

（7）不许采用掏挖方法。

（8）如果电杆坑表面为土层，挖至一定深度后遇到新鲜、坚硬、完整的岩石，可以以基岩代替底盘。

带拉线的电杆坑坑深应不小于0.5米。

如果双杆中的一杆坑为岩石，另一杆坑为土坑，则按土坑施工；为防止电杆向土坑倾斜，应将土坑加宽、加深各0.3-0.4米，回填片石及碎石，并灌浆处理。

输电线路施工方案及技术措施13.1施工工序总体安排线路复测→基础开挖→基础钢筋制作安装→砼现浇基础→接地安装→杆塔组立→放紧线（光缆架设）→附件安装→自检消缺→竣工验收13.2基础施工方案13.2.1工序流程线路复测→定位分坑→基础开挖→基础钢筋制作→支模→现浇砼→砼养护→脱模→接地装置安装→回填13.2.2基础施工方法1、线路复测（1）开工前必须对全线路及所有桩位进行复测。

（2）定线定点要以中心桩作为测量基点，以小钉作为视点。

（3）经纬仪架在线路中心桩上，必须精确的调整水平度。

（4）观测前要仔细对中，首先后视相邻的中心桩，调整镜头固定转动盘，再倒镜前视相邻的中心桩，前后三个中心桩必须在一条直线上。

（5）在桩距和地形允许情况下，可在同一点依次前视各中心桩，但每次移动经纬仪时，均应按上述方法再次进行对中。

（6）在地形复杂或桩距较远时，不能按主桩前后相视，可根据已钉的辅助桩进行测量。

（7）对于钉在人行道附近的中心桩，应加钉保护桩，以免碰撞产生偏移。

（8）复测中发生误差，应进行校正并记录，呈报设计部分作变更。

（9）对测量所用的经纬仪应定期进行检验，确保误差不超过标准的规定。

（10）对复测中发现有误差的标桩，应查明原因后进行校正。

2、基础分坑：如图1-1所示。

将经纬仪架设在转角桩O点上，调整好仪器，对前、后视测出线路内角角度β，定出角度平分线AB和平分角α(α=β/2),然后固定望远镜,调整度盘,根据设计图纸定出两杆位桩C、D和两个辅助桩E、F，两辅助桩至中心桩O的距离做好记录。

杆桩和辅桩定好后，根据给定的拉线与横担夹角，采用平行四边形方法，定出转角杆拉线基坑位置及水平距离。

铁塔基础分坑：按角度法分坑方法进行，如下图所示，在分坑之前，根据施工图纸给定的基础尺寸（横线路和顺线路的根开），计算出β角和α角的度数及OC的长度。

22(b/2)(a/2)OC=Sinα=a/2/OC=a/2OC线路方向β=90°-αBCa/2αaADb/2b将仪器架设在塔中心O点,调好仪器对准后视点，定出顺线及横线路辅助桩，然后根据计算出的度数和尺寸，划分定出A、B、C、D（塔腿中心）各点。

一、工程概况................................................................... -1二、编写依据.................................................................... -3三、组织机构.................................................................. 一4四、主要施工机械设备配置表..................................................... -5五、作业流程................................................................... -6六、施工方法及施工技术措施..................................................... -6七、施工安全措施........................................................... -10八、应注意的质量问题....................................................... -11九、安全文明施工措施....................................................... -11十、标准工艺应用及控制措施................................................. -13十一、质量通病防治措施..................................................... -15十二、强制性条文执行计划................................................... -16一、工程概况*****双回线路共计29基，其中直线塔16基（MG3、MG5、MG6、MG7、MG9、MGU、MG12、MG14、MG15、MG16、MG17、MG19、MG20、MG24、MG26、MG27）,转角塔13 基（MG1、MG2、MG4、MG8、MG10> MG13、MG18、MG21> MG22、MG23、MG25、MG28> MG29）,其中3基为钢管杆基础。

110KV输电线路杆塔基础分部工程施工方案1. 引言本文档旨在提供110KV输电线路杆塔基础分部工程施工方案。

本方案将包括工程概述、施工准备、施工步骤和施工安全等内容。

2. 工程概述2.1 工程位置：确定工程的地理位置和交通情况。

2.2 工程目标：明确本工程的建设目标和项目要求。

3. 施工准备3.1 施工组织：确定施工队伍的组织结构和职责分工。

3.2 施工材料：确定所需的施工材料，并保证其质量符合相关标准。

3.3 施工设备：确定所需的施工设备，并保证其正常运转和维护。

3.4 施工人员：确定所需的施工人员，并确保其具备相关证书和经验。

3.5 环境保护：制定环境保护方案，确保施工过程中对环境的影响最小化。

3.6 施工许可证：办理施工许可证，确保施工符合法律法规的要求。

4. 施工步骤4.1 基础开挖：根据设计要求进行基础开挖，包括挖土、清理、检查土质等步骤。

4.2 基础浇筑：根据设计图纸进行基础浇筑，确保混凝土的质量和均匀性。

4.3 杆塔安装：根据设计要求进行杆塔的安装和固定。

4.4 现场清理：清理施工现场，确保施工安全和环境整洁。

5. 施工安全5.1 安全教育：对施工人员进行安全教育培训，提高他们的安全意识和技能。

5.2 安全设施：建立必要的安全设施，如防护栏、安全警示牌等，确保施工现场安全。

5.3 安全监控：加强对施工现场的安全监控，及时发现和解决安全隐患。

5.4 应急预案：制定应急预案，以应对突发事件和灾害。

以上为110KV输电线路杆塔基础分部工程施工方案的简要内容说明，具体施工细节可根据实际情况进行调整和补充。

电力工程输电线路杆塔安装施工方案1. 引言本文档旨在提供电力工程输电线路杆塔安装施工方案的详细说明。

本方案将涵盖安装前的准备工作、安装过程中的注意事项以及施工后的测试和调试。

2. 安装前准备工作在进行输电线路杆塔安装之前，需要进行以下准备工作：2.1 线路设计：根据电力工程的要求，进行输电线路的设计和规划，确定杆塔的位置和数量。

2.2 材料准备：准备好所需的杆塔、导线、绝缘子等安装所需的材料。

2.3 土地准备：确保安装杆塔的土地符合要求，无障碍物且稳定。

2.4 人员准备：组织施工团队，并确保每个成员都具备相关的技术和安全知识。

3. 安装过程中的注意事项在进行输电线路杆塔安装的过程中，需要注意以下事项：3.1 安全措施：施工人员必须严格遵守安全规程和操作规范，佩戴必要的安全装备，并确保施工现场的安全。

3.2 杆塔基础施工：在进行杆塔安装之前，需要进行杆塔基础的施工。

施工过程中需要确保基础的牢固和稳定。

3.3 杆塔组装：按照设计要求，将杆塔的组件进行正确的组装。

在组装过程中需要注意组件之间的连接和固定。

3.4 导线安装：将导线安装在杆塔上，并确保导线的正确安装和固定。

3.5 绝缘子安装：根据设计要求，将绝缘子安装在杆塔上，并确保其正确安装和固定。

4. 施工后的测试和调试完成杆塔安装后，需要进行测试和调试工作：4.1 电气测试：对安装好的导线和绝缘子进行电气测试，确保其符合电力工程的要求。

4.2 结构测试：进行杆塔的结构测试，确保其牢固稳定。

4.3 调试工作：进行输电线路的调试工作，确保其正常运行。

5. 总结本文档提供了电力工程输电线路杆塔安装施工方案的详细说明。

施工过程中需要注意安全措施、杆塔基础施工、杆塔组装、导线安装和绝缘子安装的步骤。

完成安装后还需要进行测试和调试工作，确保线路的正常运行。

输电线路杆塔基础设计施工技术分析一、设计分析输电线路杆塔基础设计是确保输电线路安全运行的重要环节之一，其设计施工技术分析主要包括以下几个方面：1. 杆塔基础类型选择：根据不同地质条件和设计要求，选择适合的杆塔基础类型，常见的基础类型有挖孔桩基础、直接基础和复合基础等。

2. 基础开挖施工技术：基础开挖是杆塔基础施工的第一步，需要根据设计要求进行开挖，确保基础的稳定性和整体结构的一致性。

3. 杆塔基础混凝土浇筑技术：混凝土浇筑是基础施工的关键步骤，需要控制好混凝土的质量和浇筑的过程，确保基础的强度和稳定性。

4. 主梁安装技术：主梁是杆塔基础的主要支撑部分，需要采用适当的安装技术进行安装，确保主梁的垂直度和稳定性。

二、施工技术分析1. 基础开挖施工技术：（1）根据设计要求和实际地质条件，确定基础开挖的规模和深度。

（2）采用合适的挖掘机进行开挖，确保开挖面的平整和垂直度。

（3）根据地质条件，选择合适的支护措施，如支撑框架或钢板支护等。

（4）开挖结束后，进行基础底部的清理和处理，如刨平或填充砂石。

2. 杆塔基础混凝土浇筑技术：（1）按照设计要求和混凝土配比进行材料的准备和配制。

（2）采用合适的浇筑方式，如灌注法或抽芯法，确保混凝土能够完全填充基础空隙，并排除气泡和杂质。

（3）在浇筑过程中，注意控制混凝土的浇筑速度和均匀性，避免出现裂缝和空洞。

（4）在混凝土初凝前，进行养护，如喷湿保养或覆盖保养等，以提高混凝土的强度和稳定性。

3. 主梁安装技术：（1）为保证主梁的垂直度和稳定性，首先要进行精确的测量和定位。

（2）采用合适的起吊工具和设备进行主梁的吊装，确保安全和稳定。

（3）在主梁安装过程中，注意控制吊装高度和角度，避免碰撞和倾斜。

（4）安装完成后，进行固定和校正，以确保主梁与基础的连接牢固和稳定。

输电线路杆塔基础设计施工技术分析主要包括基础类型选择、基础开挖、混凝土浇筑、主梁安装和桥墩浇筑等方面。

通过科学合理的设计和严格规范的施工，可以确保杆塔基础的安全和稳定，进而保证输电线路的正常运行。

杆塔工程施工工艺一、前言随着我国电力行业的快速发展，架空输电线路作为电力系统的重要组成部分，其施工质量直接关系到电力系统的稳定运行和输电效率。

杆塔工程作为架空输电线路的关键环节，其施工工艺对于整个输电线路的安全、可靠和经济性具有重要意义。

本文主要介绍了杆塔工程施工的基本工艺流程和关键施工技术，以提高杆塔工程的施工质量和效率。

二、杆塔工程施工工艺流程1. 施工准备在施工前，应进行场地平整，清除影响铁塔组立的障碍物，并根据施工方案选择合适的抱杆和其他施工机具。

同时，对进入施工现场的塔材、螺栓等材料进行检验，确保质量符合要求。

2. 铁塔组立铁塔组立是杆塔工程的核心环节，主要包括以下几个步骤：(1) 角钢铁塔分解组立：根据塔型结构图，将塔材进行分段，采用座地抱杆、悬浮抱杆等工器具进行组立。

在组立过程中，应采取防止塔材变形、磨损的措施，并确保临时接地连接可靠。

(2) 塔身吊装：将塔身分片吊装至预定位置，吊点应选在两侧主材节点处，距塔片上段距离不大于该片的1/3。

在吊装过程中，要注意吊件的稳定性和塔材的受力情况，防止磨损。

(3) 横隔材安装：在抱杆每次提升前，将已组立塔段的横隔材装齐，确保塔身的稳定性和承重能力。

(4) 附属部件安装：在铁塔组立后，安装塔身附属部件，如接地线、绝缘子、金具等，确保安装质量和可靠性。

3. 施工质量控制在施工过程中，应严格按照施工方案和技术规范进行操作，确保施工质量。

同时，加强对施工现场的安全管理，杜绝违章现象发生。

4. 施工记录与验收在施工过程中，做好施工记录，包括施工进度、质量检查、安全事项等。

工程完成后，进行验收，确保工程质量符合设计和规范要求。

三、结论杆塔工程施工工艺对于保证架空输电线路的安全、可靠和经济性具有重要意义。

通过本文的介绍，我们可以了解到杆塔工程施工的基本工艺流程和关键施工技术，为实际工程提供了一定的参考和指导。

在实际施工过程中，应根据具体情况，灵活调整施工工艺，并严格把控施工质量，以确保杆塔工程的顺利进行。

一、编制依据1、有关220kV福泉~贵定输电线路工程的施工合同及有关协议。

2、由设计单位提供与本工程有关的施工图纸。

3、公司的相关文件：4、建设单位：都匀供电局5、设计单位：贵州电力设计研究院6、监理单位：贵州电力工程建设监理公司7、施工单位：贵州送变电工程公司二、质量方针及质量目标2.1质量方针：精细管理、精心施工、优品奉献、优质服务2.2质量目标：a）必须达标投产，争创省级（网公司）优质工程;b）分项工程：⑴优良品率；⑵一次验收合格率：公司验收时98%及以上；业主/监理验收时达99.99%及以上.；⑶一次成优率：公司验收时达90％及以上；c）杜绝重大质量事故和关键项目的永久性缺陷；d）顾客反馈意见(含投诉)响应率100%,实现顾客满意；根据省电力公司建设管理部关于本工程达标投产的要求，项目部本着“质量第一、信誉第一”的宗旨。

对本工程实行全面质量管理，确保质量目标的实现。

三、职业健康安全方针与目标3.1职业健康安全方针：预防为主、以人为本、科学管理、强化监督3.2职业健康安全管理目标：⑴不发生人身死亡事故；⑵不发生杜绝重大施工机械设备事故；⑶不发生重大火灾事故；⑷不发生负主责交通事故；⑸不发生职业病伤害事故；⑹不发生施工中造成的电网一类障碍；⑺轻伤事故发生频率≤3‰；⑻事故频率＜12‰；四、建设期限1、开工日期：2007年05月;2、竣工日期：2007年12月;五、工程概况本线路工程从500KV福泉变220KV构架侧出线，止于220KV贵定变220KV构架。

线路全长57.423KM，单回路架设。

铁塔142基，其中：直线塔94基，耐张转角塔48基。

导线采用2XLGJ—400/50型钢芯铅绞线。

地线一根采用LBGJ-50-20AC、LBGJ-70-20AC铝包钢绞线，另一根采用OPGW光缆。

基础为斜式地脚螺栓式和斜式插入角钢现浇式混凝土基础。

地形系数：高山大岭25%、山地50%、丘陵25%。

地形分类：土40%、松砂石30%、岩石30%。

电力工程中混凝土杆塔施工技术规程一、前言电力工程中混凝土杆塔是电力输电线路中的重要部分，其建设质量直接关系到电力系统的安全稳定运行。

本文旨在提供一份全面的混凝土杆塔施工技术规程，以保证混凝土杆塔建设的质量和安全。

二、材料准备1. 混凝土材料：按照设计要求采用普通混凝土或高强混凝土，其配合比应符合设计要求，并经过试验合格。

2. 钢筋：采用普通钢筋或高强度钢筋，其品种、规格和数量应符合设计要求，应经过质量检验合格。

3. 模板：采用优质的木板或钢模板，其尺寸和规格应符合设计要求，表面平整、无翘曲、无裂缝、无鸟窝、无腐蚀等缺陷。

4. 其他辅助材料：包括切割机、钢绳、钢锤、螺栓等，均应符合国家标准。

三、施工准备1. 建设方案：根据设计要求制定建设方案，包括施工图纸、施工计划、安全生产方案等。

2. 设备准备：准备必要的施工设备和机具，包括起重机、吊篮、升降机、混凝土搅拌机等。

3. 施工人员：招募具有相关专业知识和丰富施工经验的工人，按照标准配备足够的监理人员和质量检验人员。

4. 安全防护：建立安全生产责任制，制定详细的安全生产方案，配备必要的安全防护设施和器材，确保施工过程中的安全。

四、施工流程1. 模板制作：根据设计图纸制作混凝土杆塔的模板，模板的尺寸和规格应符合设计要求，并经过质量检验合格。

2. 基础施工：按照设计要求在地基上施工基础，包括基础的开挖、垫层、钢筋的安装等。

3. 柱身施工：按照设计要求在基础上施工混凝土柱身，包括混凝土的搅拌、运输、浇筑、压实等。

4. 吊装安装：在柱身施工完成后，采用起重机等设备将杆塔吊装至设计高度，然后固定螺栓、钢绳等螺栓。

5. 支撑施工：安装好钢塔后，应在塔顶设置支撑钢筋，以保证塔的稳定性。

6. 吊篮作业：在塔身安装好后，可以采用吊篮进行进一步的作业，包括钢筋的连接、混凝土的涂抹、整体的调整等。

7. 拆模工程：混凝土杆塔的拆模要求严格，应在混凝土强度达到设计要求后拆模，避免对混凝土的损坏。
