配电线路混凝土电杆(单杆与门杆)分坑详解1、分坑放样测量的基本要求1.1 控制桩要求(1) 杆位辅助方向桩。
(2) 转角电杆分角桩。
(3) 直线电杆横线路控住桩。
(4) 基础施工控制桩。
(5) 转角电杆中心位移桩。
1.2 分坑数据计算分坑数据是根据设计的各种杆塔基础施工图中提供的基础跟开(相邻基础中心距离)、基础底座宽和坑深等数据的计算。
在坑口放样时,还要考虑基础施工中的操作裕度和基础开挖的安全坡度系数。
图1-1 杆塔基础坑剖视图坑口尺寸应根据基础埋深和土质情况确定,可以通过下式计算:a=d 2e 2b式中:a -- 坑口尺寸。
d -- 基础底面长度(宽度)。
e -- 坑底施工操作裕度;普通土、坚土坑、水坑、松砂石为0.2m;泥水坑、流沙坑、干砂坑为0.3m;岩石坑有模板0.2m,无模板0.1m。
f -- 安全坡度系数。
具体见下表:h -- 设计坑深。
b -- 放坡宽度,b=f▪h。
2. 电杆基础分坑控制辅助桩2.1 直线电杆基础分坑控制辅助桩图2-1 直线电杆基础分坑控制辅助桩钉立控制辅助桩时,将仪器安置于电杆中心桩G上,瞄准前后直线桩或杆塔桩,图2-1中以Z桩为基准方向,订立一般为线路方向的控制辅助桩B桩(辅助桩距杆塔的距离一般为20米~30米,平坦地方一般大于杆塔高度,地形条件较差时,可以适当调整,其位置应根据地形情况,钉在不易受碰动的稳妥地方为宜。
下同,不在重复阐述),然后倒转望远镜,沿视线方向上钉立一般为线路方向的控制辅助桩A桩;将仪器照准部沿水平方向旋转90º水平角,沿正、倒镜方向钉立一般为横担方向的控制辅助桩C、D桩。
2.2 无位移转角电杆基础分坑控制辅助桩图2-2 无位移转角电杆基础分坑控制辅助桩图2-2 所示,G为转角电杆中心桩,线路转角值为α,Z为线路小号侧(或大号侧,本图例为小号侧)方向的直线桩(或方向桩,本图例为小号侧直线桩)。
钉立控制辅助桩时,将仪器安置于转角电杆中心桩G上,瞄准小号侧直线桩Z桩为基准方向,按逆时针沿水平方向旋转照准部(180º-α)/2,沿视线方向钉立一般为横担方向的控制辅助桩D桩,然后倒转望远镜,沿视线方向上钉立另一侧横担方向的控制辅助桩C桩;将仪器照准部沿水平方向旋转90º水平角,沿正、倒镜方向钉立控制辅助桩A、B桩。
输电线路基础分坑方法
输电线路基础分坑方法主要包括以下几个方面:
1. 土壤调查:在选择输电线路的位置之前,首先需要对该地区的土壤进行调查,了解土壤的类型、承载力、稳定性等信息,以确定是否适合建设输电线路。
2. 地质勘探:进行地质勘探,了解该地区的地质构造及地质条件,以确定地质风险,比如地震、滑坡等,预测地质灾害的可能性和严重性,并相应地采取防灾措施。
3. 承载力设计:根据土壤调查和地质勘探结果,确定所选地点的承载力,并制定相应的基础设计方案,确保基础能够承受输电线路的重量和风吹雨蚀等外力。
4. 排水设计:根据地质勘探结果和地表水情况,设计好基础的排水系统,确保基础和土壤保持干燥,降低土壤冲刷和软化的风险。
5. 防腐处理:对于地下基础,需要对其进行防腐处理,以延长基础的使用寿命,减少腐蚀风险。
6. 施工监督:在基础施工过程中,需要进行严格的监督,确保按照设计方案施工,并及时发现和解决施工中的问题,确保基础的质量和稳定性。
7. 耐久性评估:在基础完成后,需要进行耐久性评估,即对基础进行检测和评估,以确保基础的使用寿命和安全性,及时发现和修复可能存在的问题。
需要注意的是,输电线路基础的分坑方法需要根据具体的地质和地貌情况进行调整和优化,以确保基础的稳定性和安全性。
同时,还需要遵守相关的规范和标准,确保基础的设计和施工符合要求。
今天聊聊基础分坑!基础分坑,一点都不难,只要你掌握了原理,怎么分都很简单!Part 1分坑的原理分坑的奥秘,在于确定横担的方向,横担的方向定了,4个脚的位置就定了。
横担的方向即为杆塔所受合力的方向,这样设置横担和塔腿及基础,能让力平均、高效的传递到塔腿。
而横担的方向,直线塔:垂直于线路方向转角塔:位于角平分线上。
实际操作时,直线塔确定线路方向即可确定4个塔腿方向,转角塔确定分角桩方向即可确定4个塔腿方向。
确定线路方向或分角桩方向后,旋转45°即为一个塔腿方向,再依次旋转3个90°,即为剩余塔腿方向。
从中心点朝塔腿方向量取:√2L/2(L=基础根开)即为基础中心位置。
Part 2分坑的实际操作1、直线塔分坑操作2、转角塔分坑操作3、高低腿基础分坑操作注:::对于长短腿铁塔,不同接腿基础根开不同,因此Lb1取值要查对应接腿的根开!▲ 不同接腿对应不同根开4、偏心基础分坑操作5、台阶基础分坑操作台阶基础底板是个正方形,基础分坑时也要确定底板的位置和尺寸,方法如下:Part 3铁塔根开和基础根开基础根开:指相邻两基础中心的距离。
如果是地脚螺栓式,则表示地脚螺栓几何中心之间的距离。
铁塔根开:指相邻主角钢基准线间的距离。
简而言之:铁塔根开是主材角钢基准线间的距离,基础根开是主材角钢重心线之间的距离。
对于普通角钢塔,主材角钢基准线≠重心线,则基础根开=铁塔根开+基准线距×2。
因此基础根开>铁塔根开。
▲普通角钢塔基础根开>铁塔根开而对于双角钢塔、钢管组合塔,主材角钢基准线=重心线,则基础跟开=铁塔跟开。
▲双角钢角钢塔基础根开=铁塔根开▲双角钢塔腿▲钢管组合塔基础根开=铁塔根开最后强调:基础分坑请认准基础根开。
END。
山区矩形(正方形)插入式高低腿基础找正问题由于我们的施工队员在山区进行矩形(正方形)插入式高低腿基础施工的经验比较少,为了保证插入式基础的几何尺寸符合优良标准。
我们和施工队的技术人员在项目部研究方法,确定出了主角钢顶端斜距+坡比的施工方法。
具体方法如下:1.把仪器安放在基础中心桩位置调好后,把各基坑的坑地进行操平。
2.根据主角钢顶端正侧面根开,算出该腿主角钢顶点与线路方向的夹角。
把仪器转到此方向。
3.根据主角钢顶端半对角线,计算出角钢顶端与仪器中心的距离。
(22HS= ),用钢尺调整此距离,用支撑架S角钢顶与仪中心角钢顶端半对角仪器高正侧方向上固定主角钢。
(见下图)矩形与正方形全方位高低腿基础找正示意图4.然后用锤球检查调整主角钢正侧面坡比。
5.当满足顶端斜距与正侧面坡比后,再检查一次高差。
6.重复上面的3.4.5步骤,大约三次就把主角钢找好了。
7.最后根据主角钢顶端半对角线对正侧两面的角度差来控制角钢的偏扭。
当第一基矩形(正方形)插入式高低腿基础找好后,我们向其他施工班组推广了此方法。
2.2降基面、分坑测设2.2.1在上述线路复测没有问题后方可进行降基面和分坑测设。
2.2.2对于转角塔和需降基面的塔位中心桩,应在施工测量时在可靠位置上钉立辅助桩并做好记录,画好辅助桩简图,标出桩的相对位置和精确距离,以确保中心桩准确恢复。
2.2.3施工基面的测量方法,是用经纬仪测高程方法,根据设计给定的降基面数值及附近地势,给出降基面的范围桩。
另外,横线路必须钉立辅助桩,移出塔位中心桩(或标记),记录与中心桩的相对标高,以便检查衡量降基面的情况及降基面后恢复塔位中心桩。
◆用以上方法补钉的辅助桩必须牢固可靠,能保存到工程结束。
桩顶面用小钉标出精确位置和方向,将来以桩面上的小钉为准。
基础分坑所钉的位移桩和辅助桩2.2.4本工程的基面开方并非是指降低塔位中心桩所引起的,而是指由于清理每条腿基础施工作业面而发生的方量,本工程施工时,应尽量减少基面开方,以保护山区植被,防止水土流失,每条腿基础施工作业面下左图所示,岩石基础内边坡a值一般为1.0m,清理施工作业面时不能随意加大。
电力铁塔基础分坑方法电力铁塔是供电系统的重要组成部分,其基础设计和施工质量对于铁塔的稳定性和安全性至关重要。
在电力铁塔的基础分坑过程中,采用合适的方法可以确保基础的牢固性和稳定性。
本文将介绍电力铁塔基础分坑的方法。
一、基础分坑前的准备工作在进行电力铁塔基础分坑之前,需要进行一系列的准备工作。
首先,需要确定铁塔的设计要求和基础类型,根据这些要求确定分坑的尺寸和深度。
其次,需要对分坑区域进行勘测,了解地质条件和土壤情况,以便选择合适的施工方法和材料。
最后,要编制详细的施工方案和施工图纸,确保施工的顺利进行。
二、分坑的方法选择电力铁塔基础分坑的方法有多种,常见的有手工分坑和机械分坑两种。
1. 手工分坑手工分坑是最常见的一种方法,适用于小型铁塔基础的施工。
具体操作步骤如下:(1)确定分坑的位置和尺寸,根据设计要求进行标线。
(2)利用铁锹、镐等工具进行挖坑,注意坑的边缘要整齐光滑。
(3)挖至设计要求的深度后,进行坑底处理,确保坑底平整。
(4)根据设计要求,进行坑的加固处理,如加设钢筋网或灌注混凝土等。
2. 机械分坑机械分坑适用于大型铁塔基础的施工,具有高效、快速的优点。
主要有以下几种方法:(1)挖掘机分坑:利用挖掘机进行坑的挖掘和整理,可以快速完成大型铁塔基础的分坑工作。
(2)钻孔机分坑:利用钻孔机进行坑的钻孔和清理,适用于特殊地质条件下的基础施工。
(3)压土机分坑:利用压土机对坑底进行压实,提高基础的承载力和稳定性。
三、分坑过程中的注意事项在电力铁塔基础分坑的过程中,需要注意以下几点:(1)安全第一:施工人员要佩戴好安全帽、手套等防护用品,注意施工现场的安全。
(2)严格按照设计要求施工:分坑的位置、尺寸和深度要符合设计要求,避免出现偏差。
(3)合理选择施工方法:根据铁塔的类型和地质条件选择合适的分坑方法,确保基础的质量。
(4)及时处理坑底问题:坑底要平整、无杂物,如有不符合要求的情况及时处理。
(5)做好坑的加固工作:根据设计要求进行坑的加固处理,确保基础的稳定性。
输电线路工程杆塔基础输电线路杆塔的地下部分的总体统称为基础。
它的作用是用来输电线路的杆塔输电线路基础施工的任务就是按设计进行施工。
普通土坑的开挖前都必须做好复测和分坑工作。
输电线路施工复测是指线路施工前,施工单位对设计部门已测定线路中心线上的各直线桩,杆塔位中心桩及转角塔位桩位置,档距和断面高程进行全面复核测量。
若偏差超过允许范围时,必须查明原因并予以纠正。
其后,根据定位的中心桩位,根据基础类型依照设计图纸规定的尺寸进行坑口放样工作,称次为分坑测量。
通常把这两步工作统称为复测分坑。
分坑,可用经纬仪及皮尺进行分坑。
基础形式可分为以下几种:1.岩石嵌固基础该基础型式适用于覆盖层较浅或无覆盖层的强风化岩石地基,其特点是底板不配筋,基坑全部掏挖。
上拔稳定,具有较强的抗拔承载能力。
需要时,可将主柱的坡度设置与塔腿主材坡度相同,以减小偏心弯矩,还可省去地脚螺栓。
由于该基型充分利用了岩石本身的抗剪强度,混凝土和钢筋的用量都较小,同时减少了基坑土石方量,浇制混凝土不需要模板,施工费用较低。
2.岩石锚杆基础该基型适用于中等风化以上的整体性好的硬质岩。
该基础型式是在岩石中直接钻孔、插入锚杆,然后灌浆,使锚杆与岩石紧密粘结,充分利用了岩石的强度,从而大大降低了基础混凝土和钢材量。
但岩石锚杆基础需逐基鉴定岩石的完整性。
3.掏挖基础该基型分全掏挖和半掏挖两种,适用无地下水的硬塑粘性土地基。
在基坑施工可成型的情况下,开挖基坑时不扰动原状土,避免大开挖后再填土。
基础承受上拔荷载时,原状土的内摩擦角和凝聚力得以充分发挥作用。
这种基础型式也显示了较高的经济效益和环境效益,根据以往工程的统计,由于各线路地质条件的不同等原因,采用全掏挖基础比用阶梯型基础节约钢材和混凝土分别为3~7%和8~20%。
掏挖基础有直柱式和斜插式两种型式。
斜插式掏挖基础将主柱的坡度设置与塔腿主材坡度相同,减小了基础水平力产生的偏心弯矩,还可省去地脚螺栓4.阶梯型基础该基础是传统的基础型式,适用各类地质、各种塔型,其特点是大开挖,采用模板浇制,成型后再回填土,利用土体与混凝土重量抗拔,基础底板刚性抗压,不配钢筋。

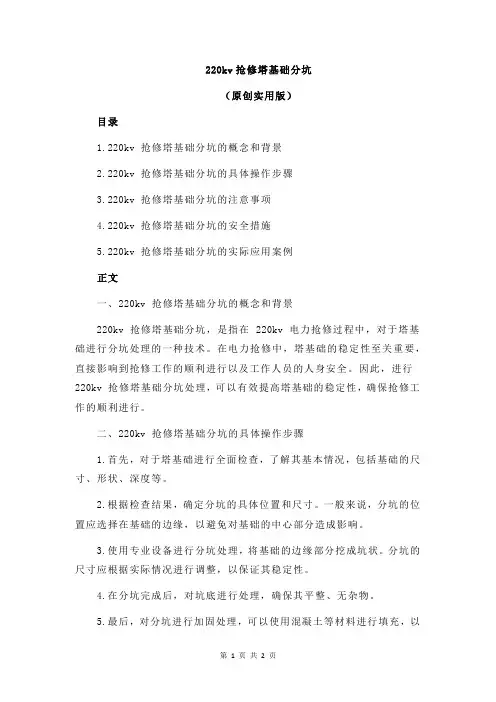

220kv抢修塔基础分坑(原创实用版)目录1.220kv 抢修塔基础分坑的概念和背景2.220kv 抢修塔基础分坑的具体操作步骤3.220kv 抢修塔基础分坑的注意事项4.220kv 抢修塔基础分坑的安全措施5.220kv 抢修塔基础分坑的实际应用案例正文一、220kv 抢修塔基础分坑的概念和背景220kv 抢修塔基础分坑,是指在 220kv 电力抢修过程中,对于塔基础进行分坑处理的一种技术。
在电力抢修中,塔基础的稳定性至关重要,直接影响到抢修工作的顺利进行以及工作人员的人身安全。
因此,进行220kv 抢修塔基础分坑处理,可以有效提高塔基础的稳定性,确保抢修工作的顺利进行。
二、220kv 抢修塔基础分坑的具体操作步骤1.首先,对于塔基础进行全面检查,了解其基本情况,包括基础的尺寸、形状、深度等。
2.根据检查结果,确定分坑的具体位置和尺寸。
一般来说,分坑的位置应选择在基础的边缘,以避免对基础的中心部分造成影响。
3.使用专业设备进行分坑处理,将基础的边缘部分挖成坑状。
分坑的尺寸应根据实际情况进行调整,以保证其稳定性。
4.在分坑完成后,对坑底进行处理,确保其平整、无杂物。
5.最后,对分坑进行加固处理,可以使用混凝土等材料进行填充,以提高其稳定性。
三、220kv 抢修塔基础分坑的注意事项1.在进行分坑处理时,应避免对基础的中心部分造成影响,以免影响基础的稳定性。
2.分坑的尺寸应根据实际情况进行调整,过大或过小都可能影响基础的稳定性。
3.在分坑完成后,对坑底进行处理时,应确保其平整、无杂物,以保证抢修工作的顺利进行。
四、220kv 抢修塔基础分坑的安全措施1.在进行分坑处理时,应穿戴好安全防护设备,如安全帽、防护手套等。
2.进行分坑处理时,应有专人进行监护,以确保工作人员的人身安全。
3.在使用设备进行分坑处理时,应确保设备完好无损,避免因设备故障导致的安全事故。
五、220kv 抢修塔基础分坑的实际应用案例在某 220kv 电力抢修工作中,由于塔基础出现稳定性问题,严重影响了抢修工作的进行。

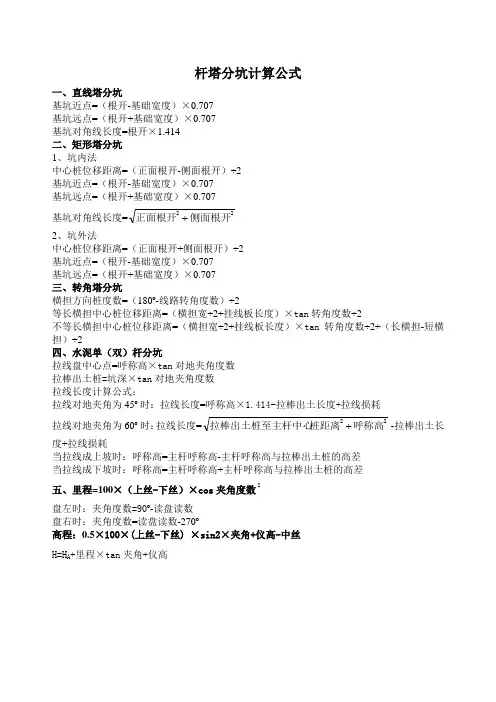

杆塔分坑计算公式一、直线塔分坑基坑近点=(根开-基础宽度)×0.707基坑远点=(根开+基础宽度)×0.707基坑对角线长度=根开×1.414二、矩形塔分坑1、坑内法中心桩位移距离=(正面根开-侧面根开)÷2基坑近点=(根开-基础宽度)×0.707基坑远点=(根开+基础宽度)×0.707基坑对角线长度=22侧面根开正面根开+2、坑外法中心桩位移距离=(正面根开+侧面根开)÷2基坑近点=(根开-基础宽度)×0.707基坑远点=(根开+基础宽度)×0.707三、转角塔分坑横担方向桩度数=(180º-线路转角度数)÷2等长横担中心桩位移距离=(横担宽÷2+挂线板长度)×tan 转角度数÷2不等长横担中心桩位移距离=(横担宽÷2+挂线板长度)×tan 转角度数÷2+(长横担-短横担)÷2四、水泥单(双)杆分坑拉线盘中心点=呼称高×tan 对地夹角度数拉棒出土桩=坑深×tan 对地夹角度数拉线长度计算公式:拉线对地夹角为45º时:拉线长度=呼称高×1.414-拉棒出土长度+拉线损耗 拉线对地夹角为60º时:拉线长度=22呼称高桩距离拉棒出土桩至主杆中心+-拉棒出土长度+拉线损耗当拉线成上坡时:呼称高=主杆呼称高-主杆呼称高与拉棒出土桩的高差当拉线成下坡时:呼称高=主杆呼称高+主杆呼称高与拉棒出土桩的高差五、里程=100×(上丝-下丝)×cos 夹角度数2盘左时:夹角度数=90º-读盘读数盘右时:夹角度数=读盘读数-270º高程:0.5×100×(上丝-下丝) ×sin2×夹角+仪高-中丝H=H A +里程×tan 夹角+仪高。
