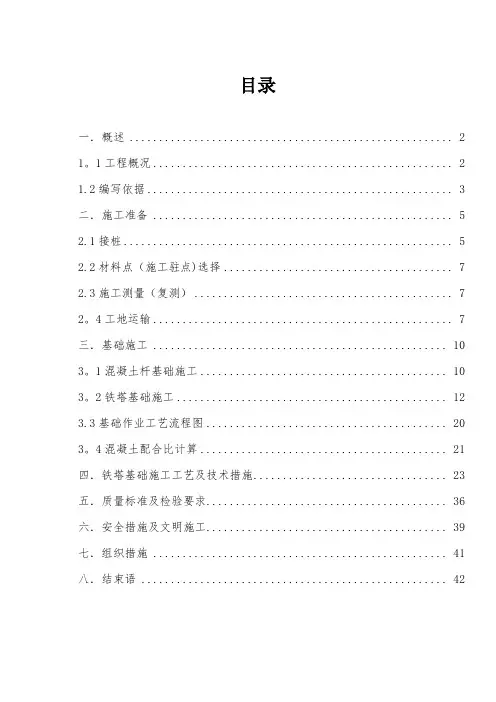

目录一．概述 (2)1。
1工程概况 (2)1.2编写依据 (3)二．施工准备 (5)2.1接桩 (5)2.2材料点（施工驻点)选择 (7)2.3施工测量（复测） (7)2。
4工地运输 (7)三．基础施工 (10)3。
1混凝土杆基础施工 (10)3。
2铁塔基础施工 (12)3.3基础作业工艺流程图 (20)3。
4混凝土配合比计算 (21)四．铁塔基础施工工艺及技术措施 (23)五．质量标准及检验要求 (36)六．安全措施及文明施工 (39)七．组织措施 (41)八．结束语 (42)一．概述1.1工程概况本工程为220kV架空输电线路全长61。
5公里，全线路杆塔总共167基，其中混凝土杆82基,铁塔85基。
导线采用2×LGJQ-300分裂导线，地线采用两根GJ—50避雷线.本工程根据地质水文资料，沿线主要地层为黄土状亚粘土，呈浅黄色、褐黄色，中密稍湿,地下水位均在8米以下.本工程地势起伏变化较大，除电厂出口地形平坦外，其它地段地形变化大,台地多,冲沟多,部分冲沟宽而深，全线路越山河、河流、水库等较多，跨距大可供大车运输的道路很少，所以运输比较困难，大部分杆塔需人共搬运。
1.1。
1工程技术特性：气象条件：最大设计风速30m/s；最大覆冰厚度10mm；电压等级：220千伏；建设性质:新建架空输电线路；导线：2×LGJ—300；地线:一根为GJ—50地线;1。
1。
2地形、地貌及地质情况根据岩土工程勘察报告,本线路沿线主要地层为黄土状亚粘土，呈浅黄色、褐黄色，中密稍湿，地下水位均在8米以下.基坑开挖后若发现不良地质情况应及时通知项目部解决。
1.1。
3交通状况本工程地势起伏变化较大，除电厂出口地形平坦外，其它地段地形变化大,台地多，冲沟多，部分冲沟宽而深,全线路越山河、河流、水库等较多,跨距大可供大车运输的道路很少，所以运输比较困难，大部分杆塔需人共搬运.1。
1。
4线路方向1。
2编写依据1。
输电线路杆塔基础施工的主要分类和特点以及技术措施输电线路杆塔是输电线路的重要组成部分，其基础施工质量直接影响线路的稳定运行。
本文将介绍输电线路杆塔基础施工的主要分类、特点以及技术措施。
主要分类钢筋砼桩基础钢筋砼桩基础是一种较为常用的基础形式，它的主要特点是承载力强、稳定性好、使用寿命长。
钢筋砼桩基础的施工工艺比较简单，一般采用桩机或人工钻孔的方式进行施工。
钢管桩基础钢管桩基础是一种相对较新的基础形式，它的主要特点是施工周期短、工艺简单、且便于施工现场的管理。
钢管桩基础能够适应不同的地质条件，可以在较为软弱的土地上建立稳定的基础。
沉管基础沉管基础是一种相对较少采用的基础形式，但其特点也十分明显。
它的优点是承载力强，能够满足工程要求，其缺点则在于施工周期长、施工难度大，需要配备较多的专业设备。
特点基础尺寸输电线路杆塔基础的尺寸是根据塔型、荷载和地质条件等因素综合考虑后确定的。
尺寸的大小直接影响基础的承载能力和稳定性，因此尺寸的确定是基础施工的关键之一。
基础材料输电线路杆塔基础的材料一般采用混凝土、钢筋等材料。
选择合适的材料可以提高基础的稳定性和承载能力，同时能够提升杆塔整体的使用寿命。
基础形式输电线路杆塔基础形式的选择与地质情况、荷载等因素有关。
选择合适的基础形式可以提高线路的安全性和可靠性，同时可以减少基础施工的难度和风险。
技术措施地质勘察在进行输电线路杆塔基础施工之前，必须对施工地点的地质情况进行详细勘察。
地质勘察的主要目的是确定地质条件，为后续的设计和施工提供依据。
基础设计基础设计是基础施工的关键环节，它的主要目的是根据线路荷载和地质条件等因素，确定合适的基础尺寸和形式，保证基础的承载能力和稳定性。
施工管理在进行基础施工时，需要对施工现场进行管理和监控，及时处理施工过程中出现的问题，确保施工进度和质量。
通过以上的介绍，相信各位已经了解了输电线路杆塔基础施工的主要分类、特点以及技术措施。
基础施工的质量是保证线路安全稳定运行的重要保障，需要在实际施工中认真对待，并采取相应措施加以防范和解决问题。
1000kV输电线路杆塔基面硬化工程施工工艺
一、材料准备：混凝土（AC30），钢筋（Ф6 Ф10）
各种施工工具
二、施工工艺：
1）基面平整：首先进行杆塔基础内基面平整，基础内回填土回填至保护帽下沿位置，平整、夯实。
平整基面向保护帽外延伸1.5米。
2）制作组扎及安装:用Ф10钢筋做主筋，Ф6钢筋做副筋，铁丝组扎制作钢筋笼，主筋间隙20厘米，副筋间隔10厘米.制作完成后铺在铁塔基础内，钢筋笼大小与混凝土基面保持一致。
3）制作混凝土基面：采用AC30混凝土铺在钢筋笼上面，用振动棒反复震动，让混凝土与钢筋笼充分结合，无间隙；用抹子将混凝土表面抹平，混凝土边缘修整整齐，混凝土厚度为10厘米。
4）混凝土养护：养护期5～7天，将打好的混凝土基面铺上草甸，避免阳光下暴晒，每隔8～12小时撒一次水，安排专人看护。
5）制作热胀缝：混凝土基面养护期后，将混凝土基面采用机械切割热胀缝，用沥青浇灌缝隙，防止气温变化混凝土开裂，鼓包。
中州建设有限公司。
杆塔基础大修施工方案1. 项目背景杆塔基础是输电线路的重要组成部分，承载着输电线路的重量和风荷载。
长期使用和自然因素的作用下，杆塔基础可能会发生不同程度的破损、松动或变形，这给输电线路的安全运行带来潜在的风险。
为了保证输电线路的可靠运行，需要对杆塔基础进行大修施工。
2. 施工目标该大修施工方案的目标是对杆塔基础进行全面检查、修复和强化，确保基础的稳定性和承载能力，提高输电线路的安全性和可靠性。
3. 施工准备3.1 施工人员和设备该施工方案将要求一定数量的施工人员和设备，包括：•工程师和技术人员：负责设计施工方案、监督施工进度和质量控制。
•机械设备：包括挖掘机、起重机、混凝土搅拌机等。
•施工材料和工具：包括水泥、钢筋、沙子、石子等。
3.2 施工准备工作在正式施工开始之前，需要进行以下准备工作：1.制定详细的施工计划和时间表。
2.确定施工现场，并进行现场勘察和测量。
3.确保所需的施工材料和设备准备充分。
4.整理施工现场，清除障碍物和污染物。
4. 施工步骤4.1 混凝土基础修复首先，对杆塔基础的混凝土部分进行修复。
具体步骤如下：1.清理基础表面的杂物和腐蚀物。
2.使用电锤等工具清除松动和损坏的混凝土。
3.在损坏的部分施工钢筋网，并固定好。
4.制作混凝土修复材料，按照比例调配水泥、砂子和石子。
5.将混凝土修复材料倒入损坏部位，使用振动棒排除空气和实现紧实。
6.混凝土修复材料达到正常强度后，进行养护。
4.2 基础强化在混凝土基础修复完成后，需要对基础进行强化。
具体步骤如下：1.清洗基础表面，确保无尘土、油污等。
2.在基础表面涂覆一层底漆，提高粘结力。
3.按照设计要求，使用专用的基础强化材料进行喷涂或涂刷。
4.等待基础强化材料干燥和固化。
4.3 施工记录和验收在施工过程中，需要做好施工记录，包括施工过程中的关键数据、材料使用量、质量控制记录等。
完成施工后，还需要进行验收，确保施工质量符合要求。
5. 安全措施在施工过程中，需要严格遵守相关安全规定，采取必要的安全措施，包括：1.配备专业的安全人员，负责施工现场的安全管理和监督。
输电线路杆塔基础施工要点与验收标准输电线路是电力系统中起到输送电能作用的设施之一，而杆塔基础作为输电线路的承重部分，对电线路的稳定运行起到重要的作用。
本文将从施工要点和验收标准两个方面，分8个小节来论述输电线路杆塔基础的施工和验收。
一、基础勘测与设计基础勘测是基础施工的前提，应该在施工开始前进行。
勘测的内容主要包括土质、地形、地下水位等。
根据勘测结果，进行基础设计。
设计要考虑杆塔的结构形式和荷载特点，确保杆塔基础的安全稳定。
二、基础施工材料选择基础施工中使用的材料应符合相应的标准，质量可靠。
一般情况下，基础材料可以选择混凝土和钢筋，但具体的选择要根据设计要求和环境条件进行。
三、基础施工工序基础施工一般分为凿孔、清孔、钢筋绑扎、混凝土浇筑等几个工序。
其中凿孔和清孔是为了保证基础的稳定性，钢筋绑扎是为了加强基础的承载能力，混凝土浇筑是为了形成坚实的基础。
四、杆塔基础施工中的注意事项在施工过程中，需注意以下几点：首先，施工人员必须熟悉施工方案和技术要求。
其次，杆塔基础应根据设计要求施工，不得随意变更。
最后，施工现场要做好安全措施，确保施工人员的人身安全和设备的安全。
五、杆塔基础施工质量验收标准基础施工结束后，应对基础进行验收。
验收标准可以分为工程定位标准和工程质量标准。
工程定位标准主要包括平面位移、垂直度和偏斜角等要求；工程质量标准主要包括混凝土质量、钢筋质量和施工质量等要求。
六、基础施工中的常见问题及解决办法在基础施工过程中，常会遇到一些问题，如排水不良、混凝土开裂等。
对于这些问题，应及时采取相应的解决办法，确保基础的质量和稳定性。
七、杆塔基础的预防和维护为了保证杆塔基础的长期稳定运行，应进行预防和维护工作。
预防主要包括基础周围的排水和防腐处理；维护主要包括定期巡视、清理周围环境等。
八、结语输电线路杆塔基础的施工和验收是电力工程中不可忽视的步骤。
只有做好基础施工和验收工作，才能确保线路的稳定运行。
因此，施工人员要对基础施工要点和验收标准有清晰的了解，并在实际操作中严格按照相关规定进行。

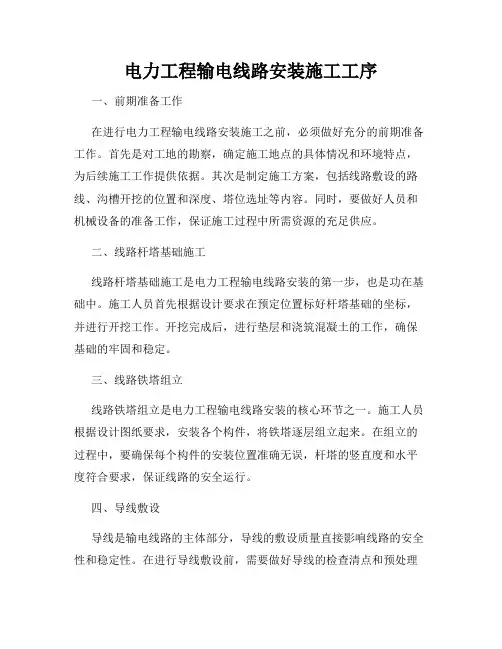

电力工程输电线路安装施工工序一、前期准备工作在进行电力工程输电线路安装施工之前，必须做好充分的前期准备工作。
首先是对工地的勘察，确定施工地点的具体情况和环境特点，为后续施工工作提供依据。
其次是制定施工方案，包括线路敷设的路线、沟槽开挖的位置和深度、塔位选址等内容。
同时，要做好人员和机械设备的准备工作，保证施工过程中所需资源的充足供应。
二、线路杆塔基础施工线路杆塔基础施工是电力工程输电线路安装的第一步，也是功在基础中。
施工人员首先根据设计要求在预定位置标好杆塔基础的坐标，并进行开挖工作。
开挖完成后，进行垫层和浇筑混凝土的工作，确保基础的牢固和稳定。
三、线路铁塔组立线路铁塔组立是电力工程输电线路安装的核心环节之一。
施工人员根据设计图纸要求，安装各个构件，将铁塔逐层组立起来。
在组立的过程中，要确保每个构件的安装位置准确无误，杆塔的竖直度和水平度符合要求，保证线路的安全运行。
四、导线敷设导线是输电线路的主体部分，导线的敷设质量直接影响线路的安全性和稳定性。
在进行导线敷设前，需要做好导线的检查清点和预处理工作，确保导线的完好无损。
然后按照设计要求将导线一段段地拉通，连接到各个铁塔上，进行固定和张紧工作，最终形成完整的导线系统。
五、绝缘子及接地装置安装绝缘子和接地装置是电力工程输电线路安装中的重要组成部分。
绝缘子的安装位置和数量必须符合设计要求，并确保其绝缘性能良好。
接地装置的安装也是为了确保线路在雷电等恶劣天气条件下能够正常运行，防止发生意外事故。
六、线路验收和调试电力工程输电线路安装施工完成后，需要进行线路的验收和调试工作。
验收包括外观检查、线路电气特性测试等项目，确保线路各项指标均符合要求。
调试则是对线路进行实际运行测试，验证线路的安全性和稳定性，发现并解决潜在问题，确保线路正常投入运行。
综上所述，电力工程输电线路安装施工工序包括前期准备、基础施工、铁塔组立、导线敷设、绝缘子及接地装置安装、线路验收和调试等多个环节。
输电线路工程杆塔基础输电线路基础施工的任务就是按设计进行施工。
普通土坑的开挖前都必须做好复测和分坑工作。
输电线路施工复测是指线路施工前，施工单位对设计部门已测定线路中心线上的各直线桩，杆塔位中心桩及转角塔位桩位置，档距和断面高程进行全面复核测量。
若偏差超过允许范围时，必须查明原因并予以纠正。
其后，根据定位的中心桩位，根据基础类型依照设计图纸规定的尺寸进行坑口放样工作，称次为分坑测量。
通常把这两步工作统称为复测分坑。
分坑，可用经纬仪及皮尺进行分坑。
基础形式可分为以下几种：1．岩石嵌固基础该基础型式适用于覆盖层较浅或无覆盖层的强风化岩石地基，其特点是底板不配筋，基坑全部掏挖。
上拔稳定，具有较强的抗拔承载能力。
需要时，可将主柱的坡度设置与塔腿主材坡度相同，以减小偏心弯矩，还可省去地脚螺栓。
由于该基型充分利用了岩石本身的抗剪强度，混凝土和钢筋的用量都较小，同时减少了基坑土石方量，浇制混凝土不需要模板，施工费用较低。
2．岩石锚杆基础该基型适用于中等风化以上的整体性好的硬质岩。
该基础型式是在岩石中直接钻孔、插入锚杆，然后灌浆，使锚杆与岩石紧密粘结，充分利用了岩石的强度，从而大大降低了基础混凝土和钢材量。
但岩石锚杆基础需逐基鉴定岩石的完整性。
3．掏挖基础该基型分全掏挖和半掏挖两种，适用无地下水的硬塑粘性土地基。
在基坑施工可成型的情况下，开挖基坑时不扰动原状土，避免大开挖后再填土。
基础承受上拔荷载时，原状土的内摩擦角和凝聚力得以充分发挥作用。
这种基础型式也显示了较高的经济效益和环境效益，根据以往工程的统计，由于各线路地质条件的不同等原因，采用全掏挖基础比用阶梯型基础节约钢材和混凝土分别为3～7%和8～20%。
掏挖基础有直柱式和斜插式两种型式。
斜插式掏挖基础将主柱的坡度设置与塔腿主材坡度相同，减小了基础水平力产生的偏心弯矩，还可省去地脚螺栓4．阶梯型基础该基础是传统的基础型式，适用各类地质、各种塔型，其特点是大开挖，采用模板浇制，成型后再回填土，利用土体与混凝土重量抗拔，基础底板刚性抗压，不配钢筋。

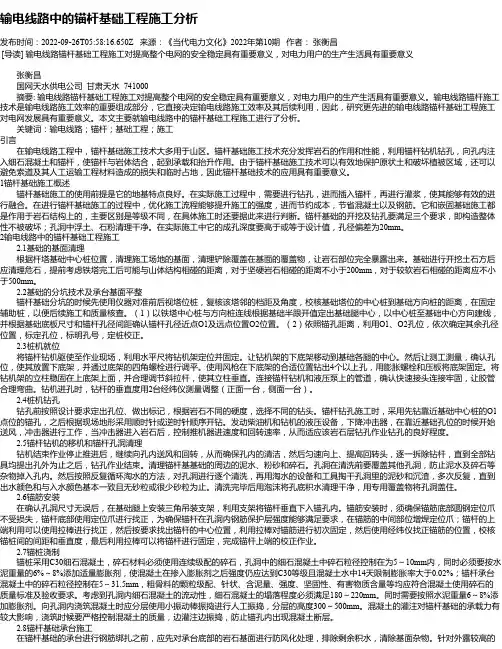

输电线路中的锚杆基础工程施工分析发布时间：2022-09-26T05:58:16.650Z 来源：《当代电力文化》2022年第10期作者：张衡昌[导读] 输电线路锚杆基础工程施工对提高整个电网的安全稳定具有重要意义，对电力用户的生产生活具有重要意义张衡昌国网天水供电公司甘肃天水 741000摘要: 输电线路锚杆基础工程施工对提高整个电网的安全稳定具有重要意义，对电力用户的生产生活具有重要意义。
输电线路锚杆施工技术是输电线路施工效率的重要组成部分，它直接决定输电线路施工效率及其后续利用，因此，研究更先进的输电线路锚杆基础工程施工对电网发展具有重要意义。
本文主要就输电线路中的锚杆基础工程施工进行了分析。
关键词：输电线路；锚杆；基础工程；施工引言在输电线路工程中，锚杆基础施工技术大多用于山区。
锚杆基础施工技术充分发挥岩石的作用和性能，利用锚杆钻机钻孔，向孔内注入细石混凝土和锚杆，使锚杆与岩体结合，起到承载和抬升作用。
由于锚杆基础施工技术可以有效地保护原状土和破坏植被区域，还可以避免索道及其人工运输工程材料造成的损失和临时占地，因此锚杆基础技术的应用具有重要意义。
1锚杆基础施工概述锚杆基础施工的使用前提是它的地基特点良好。
在实际施工过程中，需要进行钻孔，进而插入锚杆，再进行灌浆，使其能够有效的进行融合。
在进行锚杆基础施工的过程中，优化施工流程能够提升施工的强度，进而节约成本，节省混凝土以及钢筋。
它和嵌固基础施工都是作用于岩石结构上的，主要区别是等级不同，在具体施工时还要据此来进行判断。
锚杆基础的开挖及钻孔要满足三个要求，即构造整体性不被破坏；孔洞中浮土、石粉清理干净。
在实际施工中它的成孔深度要高于或等于设计值，孔径偏差为20mm。
2输电线路中的锚杆基础工程施工2.1基础的基面清理根据杆塔基础中心桩位置，清理施工场地的基面，清理铲除覆盖在基面的覆盖物，让岩石部位完全暴露出来。
基础进行开挖土石方后应清理危石，提前考虑铁塔完工后可能与山体结构相碰的距离，对于坚硬岩石相碰的距离不小于200mm，对于较软岩石相碰的距离应不小于500mm。
