SMT电子厂PCBa分板机的种类和功能作用

分板机的主要功能及相关工艺简介分板机功能综述1.分板机电源:单相AC220V 50－60HZ2.分板机切板速度可设定高低两种。

3.分板机刀轮最大行程:400mm。

4.分板机刀轮微调:0-2mm。

5.分板机下板刀可调整:0-50mm。

6.分板机后挡板深度可调范围:0-150mm。

最大PC板切断宽度:150mm ，最大PC板切断长度:400mm，PC板最大厚度:1.0-3.2mm ，V槽间最大厚度:0.25-2.0mm7.分板机连结多片的PC板于焊锡后,折断时常会伤害线路,或将电子零件折断,使用本机可避免损伤,并可提高工作效率及质量。

8.分板机以走刀式行进分割,可彻底减少应力,防止焊点龟裂及零件断裂。

9.分板机采用上圆刀下平刀方式,PC板至于下平刀上，开关一踩，上圆刀横移至所设定的定点，即将PC板切断分割，切断不脱丝,切口平整。

10.分板机走刀行程可随PC板长度随意设定前进停止定点，停止定点为0-100-200-300-400mm。

11.分板机切刀后方设有切断长度挡板,可依照不同宽度PC板做调整，针对无V-CUT槽的PC 板也能轻松切板,准确不斜切。

12.分板机可微调各式PC板厚度,解决PC板V-CUT槽深浅问题。

13.分板机上、下刀为进口高速钢料，耐用无比，刀子不利时，可再研磨，大约可磨7次到10次。

相关搜索：分板机，灯条分板机分板机作业流程及工艺一、分板机之单板机式的控制体系所以在商场上长盛不衰，首要长处在于：1、单板机的功用资源得到充分利用，已成为单板机运用领域的一个创作。

2、单板机的低价位，高可靠性。

3、久经商场磨炼，技能老练，完善。

4、操作人员集体的识知度高，合适操作部队的思想惯性。

缺陷在于除手动编程外，依懒其他编程手法和线接的传输。

无屏幕显现和图形盯梢。

数据存储量受到限制，无法直接对加工参数直接进行数字化修正设置等。

二、PC机式的控制体系得到很多用户的认可和好评，其长处是：1、契合技能，特别是计算机技能发展运用的总趋势。

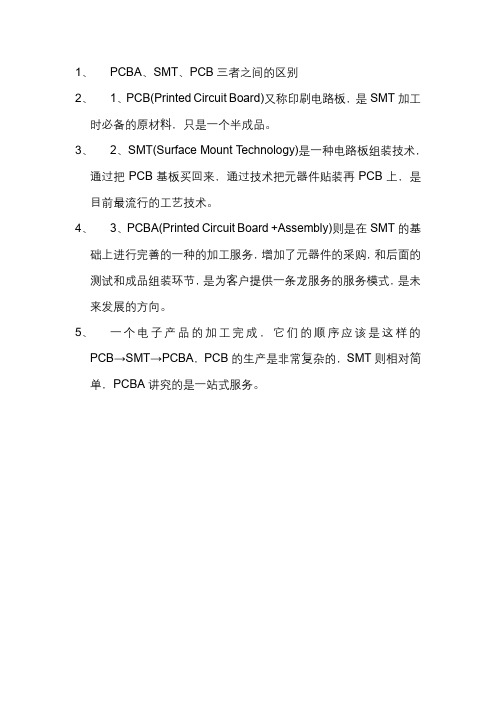

1、PCBA、SMT、PCB三者之间的区别
2、1、PCB(Printed Circuit Board)又称印刷电路板，是SMT加工
时必备的原材料，只是一个半成品。

3、2、SMT(Surface Mount Technology)是一种电路板组装技术，
通过把PCB基板买回来，通过技术把元器件贴装再PCB上，是目前最流行的工艺技术。

4、3、PCBA(Printed Circuit Board +Assembly)则是在SMT的基
础上进行完善的一种的加工服务，增加了元器件的采购，和后面的测试和成品组装环节，是为客户提供一条龙服务的服务模式，是未来发展的方向。

5、一个电子产品的加工完成，它们的顺序应该是这样的
PCB→SMT→PCBA，PCB的生产是非常复杂的，SMT则相对简单，PCBA讲究的是一站式服务。

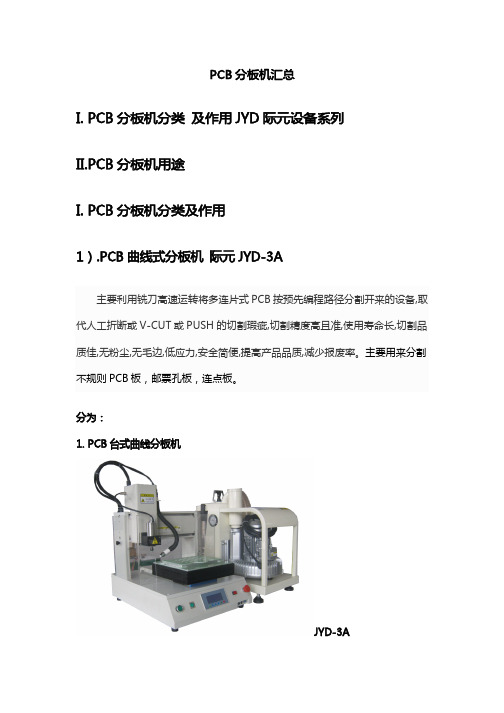

PCB分板机汇总I. PCB分板机分类 及作用JYD际元设备系列II.PCB分板机用途I. PCB分板机分类及作用1）.PCB曲线式分板机 际元JYD-3A主要利用铣刀高速运转将多连片式PCB按预先编程路径分割开来的设备,取代人工折断或V-CUT或PUSH的切割瑕疵,切割精度高且准,使用寿命长,切割品质佳,无粉尘,无毛边,低应力,安全简便,提高产品品质,减少报废率。

主要用来分割不规则PCB板，邮票孔板，连点板。

分为：1. PCB台式曲线分板机JYD-3A2.PCB立式曲线分板机（际元可订做大工作台面）JYD-3A 2）.走刀式分板机1、切板过程中PCB不动，圆刀滑移，确保基板电子组件不因移动而损坏2、四个可选择之分板速度由控制板旋扭设定，分板行程可自由设定并有LCD显示3、因应V槽深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整4、可解决零件跨越V槽来实现分板5、将切板时所产生的内应力降至最低而避免锡裂6、三组安全光电眼及上圆刀安全保护工作人员7、可依要求加装输送带，提高性能表现分为：1. 手动走刀分板机JYVM-L4602. 电动走刀分板机JYV-L4603）.走板式分板机 1. 铡刀式分板机2. 无限长分板机3. 双圆刀分板机II.PCB分板机用途PCB曲线分板机，主要利用铣刀高速运转将多连片式PCB按预先编程路径分割开来的设备,取代人工折断或V-CUT或PUSH的切割瑕疵,切割精度高且准,使用寿命长,切割品质佳,无粉尘,无毛边,低应力,安全简便,提高产品品质,减少报废率。

主要用来分割不规则PCB板，邮票孔板，连点板.走刀式分板机，走板式分板机，主要用来分V-CUT 纸板，玻纤板，及铝基板，LED灯条板。

JYD-3A+CCD+8寸显示器立式JYD-3A。

pcb分板机的用途
PCB分板机是用于将印刷电路板（PCB）从原始大板上分割成单
独的小板的设备。

它的主要用途包括以下几个方面：
1. 提高生产效率，PCB分板机可以自动化地将大板上的多个小
板分割开来，大大提高了生产效率。

传统的手工分板方式费时费力，而且容易出现误差，而分板机可以快速准确地完成分板工作。

2. 节约人力成本，使用分板机可以减少人工干预，节约人力成本。

工人在分板机的辅助下可以更专注于其他生产环节，提高整体
生产效率。

3. 减少废品率，分板机可以精确控制分板位置和力度，避免了
因手工操作不准确而导致的损坏或浪费，从而降低了废品率。

4. 适应多样化生产需求，由于PCB分板机可以根据不同的设计要求进行调整，因此适用于各种类型和尺寸的PCB板，满足了生产
中的多样化需求。

总的来说，PCB分板机的主要用途是提高生产效率、节约人力
成本、减少废品率，并且适应多样化的生产需求。

这些特点使得分板机在电子制造行业中起着非常重要的作用。

PCB分板机的特点及应用模式介绍PCB切板机又叫PCB分板机采用最新走刀式轻量化设计，一次完成微剪切应力切板行程，分板机适用于分切带有V形槽的PCB线路板。

产品不动，下切刀前后移动。

剪切应力降至最低，产品潜在质量风险降至最低。

刀具采用高速钢精密研磨制成，可重复研磨使用。

将要进行分切的V-CUT连板的V形槽对准下切刀的刀刃口，然后手推手柄，下切刀沿线性导轨前后移动，圆形刀被动旋转，从而将V-CUT连板分离。

pcb切板机是由由组合支架、垫料组合板、框架支撑导向系统、承料架、卸料装置、切刀及其固定装置、上板支柱系统、切料变速装置组成。

pcb切板机的特点：1、切板过程中PCB不动，圆刀滑移，确保基板电子元件不因移动而损坏2、圆刀滑移速度可调节3、因应V槽深深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整4、可解决零件跨越V槽来实现分板5、PCB切板机分切时将切板时所产生的内应力降至最低而避免锡裂6、分切速度透过旋钮控制，分板行程可自由设定并有LCD显示7、可依要求加装输送带，提高性能表现8、三组电眼保护，确保安全生产pcb切板机的切板模式：1、上、下刀调整法：下刀固定。

2、先把两片定位板松开，旋转滑块调理旋钮，可调理上、下切刀距离，通常空隙为0.1-0.2mm：并在同一平面，差错不能超过0.1mm，顺时针方向旋转则刀座往上升，两刀的距离就会变大，反之则越小。

留意千万不能两切刀相撞或别的物体撞到刀口。

3、上、下切刀调试好后，松开下定位板紧固螺丝，调下定位板使之刀刃与下切刀上极点对齐或略低0-0.2mm时锁紧。

4、装上上定位板紧固螺丝，把PCB板之V-CUT对其上定位板和下定位板的刀刃，用手。

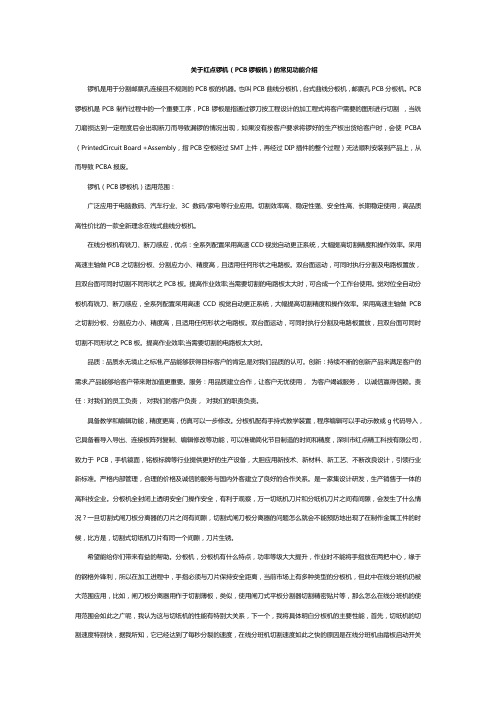

关于红点锣机（PCB锣板机）的常见功能介绍锣机是用于分割邮票孔连接且不规则的PCB板的机器。

也叫PCB曲线分板机，台式曲线分板机，邮票孔PCB分板机。

PCB 锣板机是PCB制作过程中的一个重要工序，PCB锣板是指通过锣刀按工程设计的加工程式将客户需要的图形进行切割，当铣刀磨损达到一定程度后会出现断刀而导致漏锣的情况出现，如果没有按客户要求将锣好的生产板出货给客户时，会使PCBA （PrintedCircuit Board +Assembly，指PCB空板经过SMT上件，再经过DIP插件的整个过程）无法顺利安装到产品上，从而导致PCBA报废。

锣机（PCB锣板机）适用范围：广泛应用于电脑数码、汽车行业、3C数码/家电等行业应用。

切割效率高、稳定性强、安全性高、长期稳定使用，高品质高性价比的一款全新理念在线式曲线分板机。

在线分板机有铣刀、断刀感应，优点：全系列配置采用高速CCD视觉自动更正系统，大幅提高切割精度和操作效率。

采用高速主轴做PCB之切割分板、分割应力小、精度高，且适用任何形状之电路板。

双台面运动，可同时执行分割及电路板置放，且双台面可同时切割不同形状之PCB板。

提高作业效率;当需要切割的电路板太大时，可合成一个工作台使用。

觉对位全自动分板机有铣刀、断刀感应，全系列配置采用高速CCD视觉自动更正系统，大幅提高切割精度和操作效率。

采用高速主轴做PCB 之切割分板、分割应力小、精度高，且适用任何形状之电路板。

双台面运动，可同时执行分割及电路板置放，且双台面可同时切割不同形状之PCB板。

提高作业效率;当需要切割的电路板太大时。

品质：品质永无境止之标准,产品能够获得目标客户的肯定,是对我们品质的认可。

创新：持续不断的创新产品来满足客户的需求,产品能够给客户带来附加值更重要。

服务：用品质建立合作，让客户无忧使用，为客户竭诚服务，以诚信赢得信赖。

责任：对我们的员工负责，对我们的客户负责，对我们的职责负责。

分板机的分类及特点介绍
分板机通常是指PCB分板机，也就是线路板分板机。

分板机被广泛应用于电子产品制造业。

由于传统的人工折板方式会产生很强的应力产生，对焊点及线路板内部结构产生品质隐患，直接影响生产品质，所以人工折板已基本上被机器分板所取代。

分板机简单的可分以下几种：
1、走刀式分板机，
2、气动冲床式分板机，
3、多刀走板式分板机，
4、曲线分板机（铣刀式），
5、气动铡刀式分板机，
6、激光分板机,。

以上六种分板机的特点：
1、走刀式分板机：成本低，只能进行直线分割，分板长度660CM以内。

2、气动冲床式分板机：速度快，首次投入成本低，但是每款板需要开具相应的模具，后期成本较高，分板有应力。

3、多刀走板式分板机：分板长度无限延伸，成本低。

4、曲线分板机：可进行任意形状分板，应力小，切割边缘无毛边，价格较高，首次投入成本较高。

5、气动铡刀式分板机：纯气动，工厂常用气压即可，体积小巧，有桌面式与落地式，可切任意宽度厚度的铝基板，分板长度330CM以内。

6、激光分板机：具备曲线分板机的优点，可对PCB板进行微分切，无应力，价格昂贵。

自动分板机的各种型号如下，同时按自动化程度来排列如下，各位新老客户可以根据自己所生产的PCB的产量及功能来进行选用。

一，自动分板机（铣刀式，视觉式，程式）,CW-F01：自动分板机CW-F01主要是利用铣刀高速运转将多连片刚性PCB板,按预先编程路径将之分割开来的设备，克服了以往走刀式和走板式分板机只能直线分割的局限性。

应用范围：适用于邮票孔连接且不规则的刚性PCB板分割。

自动分板机,CW-F01性能指标简要：1，Overall（概述）设备尺寸：1220mm*1450mm*1420mm重量：500KG底脚可调高度: 60~110mm2，Manipulator(机械手)操纵马达类型: Panasonic MINAS A4系列操纵马达重复精度: 0.001mm各轴最大工作范围: 680mm*360mm*50mm3，Work station（工作台）板的定位方式：治具定位、万能顶针定位、视觉校正上下板方式：人工放置分板最大尺寸：320mm*320mm板最大厚度：5mm二，气动式模具冲床自动分板机,CWPE（使用气动驱动模具冲切分板的方式，让一整块FPC拼板在330*220(MM)的范围的可进行一次性分切。

）1、分板机型号：CWPE2、输入电压：110/220VAC3、工作气压：0.50-0.70干燥气源4、冲切出力(吨数):3（可定制做到30吨）5、放板工作面积:330*220(MM)6、重量:530 (KG)7、机器尺寸:730*810*1700（MM）三，机构式模具冲床自动分板机,CWPL（使用机构运动方式驱动模具冲切分板，让一整块FPC拼板在460*320(MM)的范围的可进行一次性分切。

）1、分板机型号：CWPL2、输入电压：110/220VAC3、冲切出力(吨数):8T4、放板工作面积:460*320 (MM)5、机器重量:680 (KG)6、机器尺寸:930*880*1230(MM)四，走刀式自动分板机,CWV-1A分板机型号：CWV-1A最大分板长度:460mm（可订制不同长度）分板速度：可调节分四档100,200,300,500mm/sec分板厚度：0.6-3.5mm使用电压和功率：220VAC -- 90W机器重量：55kg机器尺寸：770*510*450mm五，加装输送带的走刀式自动分板机,CWV-2A1、分板机型号：CWV-2A2、最大分板长度:460mm（可订制不同长度）3、分板速度：可调节分四档100,200,300,500mm/sec4、分板厚度：0.6-3.5mm5、输送带长度：1350mm（可订制不同长度）6、使用电压和功率：220VAC -- 150W7、机器重量：75kg8、机器尺寸：770*460*570mm六，走板式LED自动分板机，三刀式LED铝基板自动分板机，CWVC-3S（特别擅长于分切各种长的LED铝基板，如0.8m,1.2m,2m,4m等LED铝基板，至今为至此型号已成功用于中山，天津，江苏等地的多家LED行业客户。

分板机相关分类及知识介绍
分板机在实际的操作过程中，是分有很多不同的种类的。

不过，在实际的操作过程中，PCB分板机和自动分板机，FPC脉冲焊接机，以及脉冲热压焊接机的使用，相较于其他一些分板机来说的话，相对来说，要多一些。

可是，你知道使用这些分板机的性能优势，主要体现在哪些方面吗?
在实际的操作过程中，这些分板机的性能优势，主要体现在以下几个方面：
1、具有人性化设计，在实际的操作过程中，其速度，是可以根据自己的实际需求，来进行相应的调节的。

2、在实际的操作过程中，是配有一些可供选择的日光灯，来进行相应的操作的。

除此之外，其开关情况，是可以任意的去进行调控的。

3、其上下刀板之间的距离，是可以根据自己的不同的板材，以及不同用户的不同需求，来进行相应的调节之后，再去进行使用的，易于我们的实际管理及维护
4、在实际的操作过程中，其部分电路，是此奥功能集成的方式，来进行相应的操作的。

便于我们的安全操作及维护工作。

5、多种不同切割长度的选择，除了易于我们的实际操作之外，还有利于哦我们的实际切换功能，有效提高工作效率
不同的自动分板机，是有着很多不同的性能优势存在其中的。

有效合理的去给根据自己的实际需求，来进行相应的购买工作的话，对我们的实际使用，才会有更好的帮助。

如若不然的话，是会出现很多不必要的麻烦的.
本文由：分板机/ 整理。
