回收外线桁架吊装施工方案

桁架吊装施工方案1. 引言桁架吊装施工是一种常见的施工方式，其通过利用桁架结构的特点，实现高效、安全地进行重物吊装和搭建等工作。

本文档旨在介绍桁架吊装施工的方案和步骤，以指导实际施工操作。

2. 施工准备在进行桁架吊装施工前，需进行如下准备工作：2.1. 方案设计针对具体的吊装需求和场地条件，设计合理的吊装方案。

方案设计应考虑吊装物体的重量、尺寸和形状等因素，确保吊装方案的可行性和安全性。

2.2. 材料采购根据吊装方案的要求，采购合适的桁架材料，包括主梁、副梁、连接件等。

同时，还需准备好吊装工具和安全防护设备，如起重机、吊索、安全帽等。

2.3. 场地准备对施工场地进行清理和平整，确保场地的承载力和稳定性。

如果需要，在场地上搭建支撑结构，以增加施工的稳定性和安全性。

3. 桁架吊装施工步骤桁架吊装施工一般包括以下步骤：3.1. 安装主梁首先，在场地上安装好主梁。

根据吊装方案，在场地两端搭建支撑结构，然后将主梁放置在支撑结构之上，并固定好。

3.2. 安装副梁在主梁的两侧，安装好副梁。

副梁的安装位置和数量，根据吊装方案来确定。

通常情况下，副梁与主梁呈水平方向排列，并通过连接件与主梁相连接。

3.3. 连接梁体在主梁和副梁之间，通过连接件连接梁体。

连接件的选择要合理，并采取可靠的连接方式，以确保吊装系统的稳定性和可靠性。

3.4. 安装吊装设备根据吊装方案的要求，安装好起重机和吊索等吊装设备。

在安装过程中，需要严格遵守相关操作规程，确保设备的使用安全。

3.5. 完成吊装工作根据具体的吊装需求，将需要吊装的物体悬挂在桁架上，并进行调整和固定，确保物体的安全吊装和位置的准确性。

4. 安全注意事项在桁架吊装施工过程中，需注意以下安全事项：•桁架和吊装设备的选择要合理，承载能力要满足吊装物体的要求。

•施工现场要设置明显的警示标志，确保周围人员的安全。

•吊装过程中，其他人员应保持安全距离，避免站立在吊装物体下方。

•施工人员要穿戴好安全帽和防护鞋等个人防护装备，并按规定操作。

桁架吊装施工方案一、前言桁架吊装是一种常见的工程施工方式，通过使用金属桁架结构进行物体吊装和运输。

本文将介绍桁架吊装的施工方案，包括桁架选择、吊装过程和安全注意事项等内容。

二、桁架选择桁架是桁架吊装中最关键的部分，正确选择桁架能够有效提高施工效率并确保施工安全。

在选择桁架时需要考虑以下因素：1.承重能力：根据被吊装物体的重量确定桁架的承重能力。

承重能力应满足被吊装物体的重量需求，并有一定的安全余量。

2.尺寸和形状：桁架的尺寸和形状应与被吊装物体的尺寸和形状相匹配，以确保吊装过程中的稳定性。

3.材料选择：桁架的材料应具备足够的强度和耐久性，常见的桁架材料包括钢材和铝材等。

三、吊装过程桁架吊装的具体过程包括以下几个步骤：1.准备工作：包括场地准备、安装吊装设备和整理吊装工具等。

确保吊装现场的平整度和安全性。

2.桁架安装：根据桁架的尺寸和形状，将桁架部件按照设计要求进行连接和组装。

确保桁架的稳定性和承重能力。

3.吊装操作：在桁架安装完成后，将吊装设备通过起重机等设备与桁架连接起来。

在吊装前，需要进行严密的安全检查和预演，确保吊装过程的安全性和顺利进行。

4.吊装调整：在吊装过程中，根据实际情况进行调整和控制，确保被吊装物体的平稳运输和准确放置。

5.吊装完成：吊装完成后，进行设备和桁架的拆卸和整理工作。

注意安全操作，防止意外事故的发生。

四、安全注意事项在桁架吊装施工过程中，安全是最重要的考虑因素。

以下是一些值得注意的安全事项：1.吊装设备的选择和检查：确保吊装设备的性能稳定，使用前进行检查和维护，防止设备故障影响施工安全。

2.桁架安装的稳定性：桁架在安装过程中应牢固稳定，连接点要牢固可靠，以防止桁架倒塌和意外事故的发生。

3.吊装过程中的安全控制：吊装过程中需要有专人负责指挥和监控，避免人员和设备的碰撞和摩擦，确保施工安全。

4.危险物品和危险区域的标识：对于危险物品和危险区域需进行标识，提醒工人注意安全，避免意外事故的发生。

一、工程概况本项目为XX项目，位于XX市XX区，占地面积约XX平方米。

本工程桁架吊装主要涉及XX栋建筑的屋顶桁架安装，共计XX榀桁架。

为确保桁架吊装施工的安全、高效，特制定本专项施工方案。

二、编制依据1. 《建筑施工安全生产管理条例》2. 《钢结构工程施工质量验收规范》GB50205-20013. 《建筑施工起重吊装工程安全技术规范》JGJ276-20124. 本工程相关设计图纸及施工图纸三、施工准备1. 技术准备（1）组织相关人员学习本方案及相关规范，确保施工人员掌握施工技术要求。

（2）熟悉施工图纸，了解桁架结构、吊装位置及施工要求。

2. 人员准备（1）成立桁架吊装施工小组，明确各岗位人员职责。

（2）对施工人员进行岗前培训，确保其具备相应技能。

3. 机械设备准备（1）桁架吊装设备：采用XX吨级履带式起重机。

（2）辅助设备：卷扬机、千斤顶、钢索、吊装带等。

4. 材料准备（1）桁架：按设计要求选用优质钢材，确保桁架质量。

（2）连接件：选用符合规范的螺栓、焊条等连接件。

四、施工工艺1. 桁架吊装前，对吊装设备进行检查，确保其运行正常。

2. 在桁架吊装位置设置临时支点，确保桁架在吊装过程中稳定。

3. 桁架吊装采用双机抬吊方式，确保桁架在空中平稳移动。

4. 吊装过程中，严格控制桁架姿态，防止倾斜、碰撞等事故发生。

5. 桁架就位后，对连接件进行焊接，确保桁架结构稳定。

五、安全措施1. 施工现场设置安全警示标志，明确安全注意事项。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 吊装设备操作人员必须持证上岗，严格遵守操作规程。

4. 吊装过程中，加强对吊装设备的监控，确保其运行正常。

5. 施工现场设置安全警戒区域，防止无关人员进入。

六、进度安排1. 桁架吊装前，完成相关准备工作，确保吊装工作顺利进行。

2. 桁架吊装过程中，严格按照施工方案执行，确保施工质量。

3. 桁架吊装完成后，进行验收，确保桁架安装质量符合设计要求。

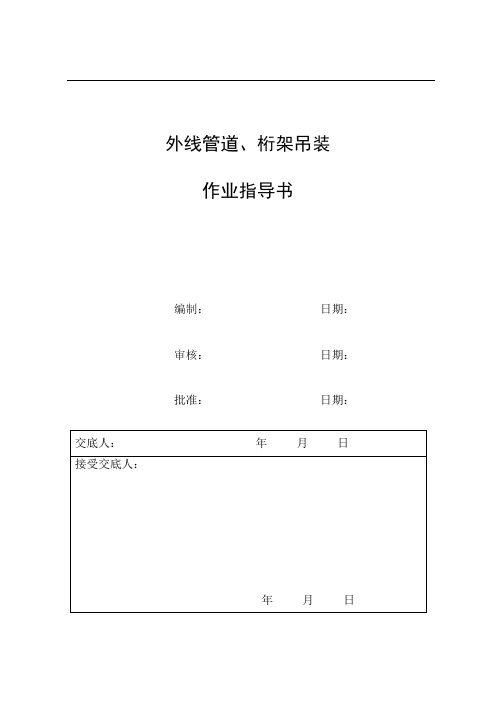

外线管道、桁架吊装作业指导书编制：日期：审核：日期：批准：日期：目录一、工程概况 (3)二、编制依据 (3)三、施工前准备 (4)四、吊装方案 (4)五、施工的安全技术措施 (10)六、施工人力计划 (12)七、施工主要机具计划 (12)八、吊装施工平面布置图 (13)一、工程概况本方案吊装作业主要内容为：① 111皮带至一焦煤厂过铁路段支架、管道的吊装；②穿过111皮带楼二楼的管道的吊装；③ 111皮带至粉焦沉淀池过铁路段管道桁架、管道的吊装；④跨北环路的管道桁架、管道的吊装。

由于本工作的部分作业内容需占铁路施工，施工作业、施工工期会影响到铁路运输；同时由于施工作业为高空作业，作业高度最高为10米,汽车吊作业水平跨度最大达10米，且部分施工位置在皮带通廊下方，施工难度非常大；因此根据作业内容编制此专项接点吊装方案及作为签证依据。

二、编制依据1、根据《建筑机械使用安全技术规程》GJ33-2001、《起重机吊装作业安全技术规程》北方工业出版社、《起重工安全技术》化学工业出版社；2、根据《起重安装操作规程》、起重吊机使用说明和机械性能参数表、钢丝绳技术参数表；3、根据《中华人民共和国道路交通安全法》；4、《工业金属管道工程施工规范》 GB50235-2010；5、《现场设备、工业管道焊接工程施工及验收规范》GB50683-2011；6、《现场设备、工业管道焊接工程施工规范》GB50236-2011;7、柳钢《厂区道路交通管理规定》；8、根据厂家提供的设备资料及安装技术要求、设计院提供的施工图纸。

三、施工前准备1、人员准备: 参加施工的人员必须经过安全培训工作,对其进行安全技术交底，并熟悉相关的施工图纸及施工现场环境。

特种作业人员必须持证上岗，熟悉设备对搬运及安装的要求。

2、施工准备：核准各管道支架标高，复查预制好管道的尺寸，并对路面进行杂物清理和初步平整，对施工区域进行围护。

四、吊装方案4.1吊装计算4.1.1起重机类型的选择根据现场实际情况，工程概况里第①项吊装作业采用铁路吊，其余吊装作业采用汽车吊。

桁架现场安装施工方法及技术措施1.施工前准备：（1）材料准备：将桁架所需的构件按照施工图纸进行材料清点和分类堆放；（2）施工方案制定：根据施工现场的实际情况，绘制出桁架的组装施工图，确定施工方案；（3）施工设备准备：配备所需的施工设备，如起重机械、搭建脚手架等，并确保其安全可靠；（4）安全措施：制定出安全工作方案，包括施工现场的临时封闭和警示标识，施工人员的安全防护措施等。

2.搭建脚手架：（1）选择合适位置：根据桁架的尺寸和安装位置，选择合适的起重点和脚手架搭设点；（2）搭建脚手架：按照脚手架搭建规范和施工现场实际情况，搭建脚手架，确保其稳定和安全；（3）脚手架验收：在使用脚手架前，进行脚手架的验收，包括验收脚手架的承载能力、结构稳定性等。

3.构件组装：（1）检查构件：检查待安装的桁架构件是否完好，无损坏和缺陷；（2）组装顺序：根据施工图纸和施工方案，按照一定的组装顺序进行构件的组装，确保桁架的整体安全和稳定；（3）连接方法：采用合适的连接方法，如螺栓连接、焊接等，确保连接牢固可靠；（4）检查和调整：每组装一部分，都需进行检查和调整，确保构件的尺寸和位置符合设计要求。

4.安装调试：（1）吊装安装：利用起重机械，将组装好的桁架吊装到安装位置，并进行安装和调整；（2）连接固定：将桁架固定连接到支座或其他结构物上，采用合适的固定方法和连接件；（3）调试和校正：对安装后的桁架进行调试和校正，确保其水平和垂直度符合要求；（4）加固和检查：对桁架进行加固和检查，确保其安装牢固可靠，无异响和松动现象。

5.安全措施：（1）施工现场封闭：对施工区域进行临时封闭，防止外来人员进入施工现场；（2）警示标识：在施工现场设置警示标识，提示施工人员和外来人员注意安全；（3）施工人员安全防护：施工人员必须佩戴相关的安全防护设备，如安全帽、安全鞋等；（4）紧急救护措施：建立完善的紧急救护措施，配备专业的急救人员和设备。

以上是桁架现场安装的方法和技术措施，通过严格遵守施工规范和安全措施，能够保证桁架的安装质量和安全性。

外线管道、桁架吊装作业指导书编制：日期：审核：日期：批准：日期：目录一、工程概况 (3)二、编制依据 (3)三、施工前准备 (4)四、吊装方案 (4)五、施工的安全技术措施 (10)六、施工人力计划 (12)七、施工主要机具计划 (12)八、吊装施工平面布置图 (13)一、工程概况本方案吊装作业主要内容为：① 111皮带至一焦煤厂过铁路段支架、管道的吊装；②穿过111皮带楼二楼的管道的吊装；③ 111皮带至粉焦沉淀池过铁路段管道桁架、管道的吊装；④跨北环路的管道桁架、管道的吊装。

由于本工作的部分作业内容需占铁路施工，施工作业、施工工期会影响到铁路运输；同时由于施工作业为高空作业，作业高度最高为10米,汽车吊作业水平跨度最大达10米，且部分施工位置在皮带通廊下方，施工难度非常大；因此根据作业内容编制此专项接点吊装方案及作为签证依据。

二、编制依据1、根据《建筑机械使用安全技术规程》GJ33-2001、《起重机吊装作业安全技术规程》北方工业出版社、《起重工安全技术》化学工业出版社；2、根据《起重安装操作规程》、起重吊机使用说明和机械性能参数表、钢丝绳技术参数表；3、根据《中华人民共和国道路交通安全法》；4、《工业金属管道工程施工规范》 GB50235-2010；5、《现场设备、工业管道焊接工程施工及验收规范》GB50683-2011；6、《现场设备、工业管道焊接工程施工规范》GB50236-2011;7、柳钢《厂区道路交通管理规定》；8、根据厂家提供的设备资料及安装技术要求、设计院提供的施工图纸。

三、施工前准备1、人员准备: 参加施工的人员必须经过安全培训工作,对其进行安全技术交底，并熟悉相关的施工图纸及施工现场环境。

特种作业人员必须持证上岗，熟悉设备对搬运及安装的要求。

2、施工准备：核准各管道支架标高，复查预制好管道的尺寸，并对路面进行杂物清理和初步平整，对施工区域进行围护。

四、吊装方案4.1吊装计算4.1.1起重机类型的选择根据现场实际情况，工程概况里第①项吊装作业采用铁路吊，其余吊装作业采用汽车吊。

我司承接的项目施工组织方案主要有三大块一、钢桁架的吊装方案1、钢桁架在开始安装前,检查钢桁架即将安装的位置及其它结构的定位线的精确度及钢支撑座、耳板位置。

无误后开始钢桁架的吊装工作.2、钢桁架的安装流程桁架到场用汽车吊装到运4输车上用25吨50吨履带4汽车吊起吊将桁架下端吊到卜与二层地面样高用2吨卷扬机拉桁架上端，使桁架到位<提升钢桁架上端将桁•架吊到网架边缘<固定下支座铰接辺占畸J、、、将桁架下端用卷-扬机拉至下支座吊车起吊将下端对准标占就位，上部对准槽口插销轴.为确保吊装的稳定性和牢固性吊装点定在钢架上部1/3处，并采用两点固定。

同时并用小块地毯保护吊装点。

4、铝横梁的安装第五步：牵引就位In◎I手拉葫芦松掉y三步:注：1、安装过程分为六步，如图示。

2、吊装过程中注意成品保护，避免成品表面破坏。

第二步:部定位第一步：吊装就位单机吊装:*■*I1lL,L~'''铝横梁由架在钢横梁上的专用吊装设备吊装（构造见附图）。

在铝横梁的吊装过程中，为保护铝横梁采用三点吊装,在每一端的1/4处起吊，在吊点用厚帆布保护，防止铝横梁的划伤;在吊装过程中要保持卷扬机的牵引速度，防止铝横梁弯曲.吊装到位后进行铝横梁的垂直、水平方向检查，防止铝横梁倾斜、错位等问题出现。

横梁吊装设备铝横梁定位检查无误后,进行铝横梁与钢横梁的焊接，在焊接中先根据铝横梁上的安装节点确定下部节点板在钢横梁上的定位。

4、玻璃的安装1、玻璃的吊装玻璃最大重量为450kg，选用功率为1000瓦的卷扬机，传动机构与卷扬机连成一体，配重1000k g，可保证卷扬机的稳定，缆绳选用©16的钢丝绳吊装。

玻璃到位后，由工人拉进工作面进行后续工作。

在整个过程中注意不要将玻璃放在脚手架上，防止脚手架弯曲变形，发生安全事故。

在玻璃的吊装中，为了更好的保护玻璃，我司米用两根承重为1吨的吊装带吊装玻璃，吊点在距玻璃两端1/5边长的位置，在玻璃的中间用一根吊装带固定两根吊带,防止吊带沿玻璃边缘滑动。

吊装桁架施工方案1. 概述本文档旨在为吊装桁架施工方案提供详细说明和指导。

桁架是一种常用于搭建临时平台或支撑重物的结构物。

本方案将包括吊装桁架的设计、材料选用、施工步骤和安全注意事项等内容。

2. 设计要求设计吊装桁架时需满足以下要求：•承重能力：桁架需能够承受施工工作所需的荷载，包括人员和设备的重量。

•稳定性：桁架在吊装过程中需保持良好的稳定性，避免倾倒或发生意外情况。

•安全性：桁架结构的安装、拆卸和使用应符合相关的安全标准和规范。

3. 材料选用3.1 主体结构材料吊装桁架主体结构的材料选用应考虑以下因素：•强度：材料需要具备足够的强度和刚度，以承受施工工作的荷载。

•轻量化：选用轻量化的材料可以减小整体重量，方便运输和搭建。

•耐腐蚀：如果施工环境存在腐蚀性，需选用耐腐蚀的材料，提高使用寿命。

常用的主体结构材料包括钢材、铝合金和玻璃钢等。

具体选用材料需根据项目的具体情况进行评估和选择。

3.2 连接件材料连接件材料对桁架的稳定性和安全性至关重要。

连接件应选用具备高强度和耐腐蚀性的材料，以确保连接的牢固性和可靠性。

常用的连接件材料包括钢铁、不锈钢和铝合金等。

4. 施工步骤4.1 设计和制定施工方案在开展吊装桁架施工之前，需对项目进行合理的设计，并制定详细的施工方案。

施工方案应包括以下内容：•吊装桁架的结构和尺寸设计。

•吊装方案和吊装工艺。

•安装、拆卸和使用的步骤和注意事项。

•项目安全措施和应急预案等。

4.2 材料准备和加工根据设计方案，对所需的材料进行准备和加工。

包括切割、冲孔、焊接等工艺操作。

确保材料的尺寸和形状符合设计要求。

4.3 桁架安装桁架的安装应按照施工方案中规定的步骤进行。

一般来说，桁架的安装包括以下几个步骤：1.搭建起重设备（如吊车、塔吊）。

2.将桁架的主体结构元件逐个吊装到指定位置。

3.进行连接件的安装和连接。

4.检查桁架结构的稳固性和牢固性。

4.4 安全措施在吊装桁架的施工过程中，必须确保施工人员和其他人员的安全。

桁架安装施工方案桁架安装施工方案一、施工前准备1. 确定施工地点：根据设计图纸确定桁架安装位置，并进行现场勘察，评估施工条件和设备需求。

2. 准备施工材料和设备：根据设计需求，准备好所需的桁架、螺栓、螺母、螺栓套筒、安全带、吊索等材料和设备。

3. 确定施工安全措施：制定安全施工规范，并向施工人员进行相关安全教育和培训，提醒施工人员做好个人安全防护。

二、施工过程1. 安装基础：根据设计和勘察结果，在施工位置进行基础的施工，确保基础的稳固和可靠。

2. 安装主梁：首先根据设计要求，将主梁按照一定的间距进行布置，并使用吊索将主梁吊装到预定位置。

然后使用螺栓将主梁与基础连接，并调整水平度和垂直度。

3. 安装次梁：根据设计要求，将次梁按照一定的间距布置在主梁上，并使用螺栓将其与主梁连接。

注意调整次梁的位置和高度，确保其与主梁的连接牢固。

4. 安装剪力板和支撑：在次梁上安装剪力板，并使用螺栓将其固定。

同时，根据设计要求，在支撑位置安装支撑杆和支撑底座，加固整个桁架结构。

5. 最后进行整体调整：调整各个部位的位置和高度，确保桁架的整体稳定性和平衡性。

三、安全注意事项1. 施工过程中，所有施工人员必须穿戴好安全帽、安全鞋等个人防护用品，严禁站在高处无任何防护措施下作业。

2. 严格遵守相关施工规范，确保施工过程中严格按照设计要求进行操作，杜绝随意更改和拆卸结构元件。

3. 安装过程中，使用合适的施工设备，并正确使用，确保施工安全和顺利进行。

4. 在施工期间，承重材料必须符合规定标准，严格按照设计要求进行选择和使用。

5. 完工后，对桁架进行全面检查，确保结构牢固稳定，无松动和裂缝。

6. 确保施工现场的整洁和安全，及时清理施工垃圾和杂物。

总结：在桁架安装施工过程中，施工人员必须严格按照施工方案进行操作，确保施工工艺和要求的严谨性和可靠性。

同时，要加强安全教育和管理，降低施工风险，并及时处理施工过程中的安全问题，确保施工的顺利进行。

一、工程概况1. 项目名称：XX桁架桥吊装工程2. 项目地点：XX市XX区XX街道3. 桥型设计：本桁架桥采用预应力混凝土桁架结构，单跨跨度为XX米，总长度为XX米。

4. 桁架数量：共XX榀桁架，每榀桁架重约XX吨。

5. 吊装高度：桥面以上XX米。

二、施工准备1. 人员准备：组织专业的施工队伍，包括项目经理、技术负责人、安全员、起重工、焊接工等，并对所有人员进行技术交底和安全培训。

2. 设备准备：准备合适的起重机、吊车、钢丝绳、滑轮、吊装索具等设备，并确保其性能良好。

3. 材料准备：准备好桁架构件、连接件、焊接材料等，并进行质量检查。

4. 场地准备：确保吊装区域场地平整、坚实，无障碍物，并做好排水措施。

三、吊装方案1. 吊装顺序：按照桁架的编号顺序进行吊装，先吊装桥墩上的桁架，再吊装桥面桁架。

2. 吊装方法：采用起重机吊装桁架，使用钢丝绳和滑轮进行连接。

3. 吊装步骤：a. 将桁架构件从堆场区转运至吊装现场。

b. 将桁架构件放置在吊装平台上，进行初步组装。

c. 使用起重机将桁架构件吊起，并调整至吊装位置。

d. 将桁架构件与桥墩上的连接件进行焊接固定。

e. 重复上述步骤，完成所有桁架的吊装和焊接。

四、安全措施1. 人员安全：所有施工人员必须佩戴安全帽、安全带等防护用品，并严格遵守操作规程。

2. 设备安全：确保起重机、吊车等设备性能良好，并定期进行维护保养。

3. 吊装安全：严格按照吊装方案进行操作，确保吊装过程中的安全。

4. 焊接安全：焊接作业人员必须持证上岗，并遵守焊接操作规程。

五、施工进度1. 总体进度：预计吊装工程完成时间为XX天。

2. 具体进度：- 第1-3天：完成桁架构件的转运和初步组装。

- 第4-7天：完成桥墩上桁架的吊装和焊接。

- 第8-10天：完成桥面桁架的吊装和焊接。

六、质量保证1. 材料质量：对所有材料进行严格的质量检查，确保符合设计要求。

2. 施工质量：严格按照施工规范和操作规程进行施工，确保施工质量。
