钢桁架拼装、吊装施工主要工艺流程

钢桁架吊装施工方案项目概述：本文主要介绍了滨州北海铝材项目厂区综合管网工程钢桁架吊装施工的方案。

方案包括编制依据、工程概况、吊装工艺流程、吊装施工技术措施、施工组织措施、施工质量保证措施和安全、文明保证措施。

第一章：编制依据本方案的编制依据包括新建1号转载点至卸载点带式输送机栈桥施工图纸、《钢结构工程施工质量验收规范》（GB-2001）、《建筑钢结构焊接技术规程》（81-2002）、《工程建设安装工程起重机施工规范》（HG-2000）、《起重机械安全规程》（GB6067-85）以及汽车吊性能表。

第二章：工程概况本工程采用砼支墩架空，设过路钢桁架（13m；16m各一个）。

第三章：吊装工艺流程吊装工艺流程包括场地清理及平整、土建牛腿支撑面验收、吊车就位钢桁架吊点检查、吊装机械及吊具检查、钢桁架试吊、钢桁架就位、钢桁架找正焊接、拆除吊装索具、钢桁架复检和吊车退场。

钢桁架吊装顺序根据工程现场实际情况和土建进度安排，分为4次，具体顺序和平面示意图见附图。

第四章：吊装施工技术措施吊装前的准备包括最后检查和施工区域的轴标记。

吊装过程中，应保证索具、工具符合安全要求，钢桁架编号、控制线齐全，安全设施齐备，道路平整，起重设备完好。

吊装后，应进行复检。

第五章：施工组织措施施工组织措施包括施工人员配备、施工计划编制、安全教育培训、现场管理等方面的规定。

第六章：施工质量保证措施施工质量保证措施包括质量检查、质量记录、质量整改和质量验收等方面的规定。

第七章：安全、文明保证措施安全、文明保证措施包括安全管理、文明施工、应急预案和环境保护等方面的规定。

在进行吊装前，必须对钢桁架的两侧进行清理，清除杂物，以便于吊装作业。

同时，吊装现场的场地也需要进行平整，以确保吊车可以就位并稳定运行。

吊装人员必须经过安全培训，且必须持有相应的上岗工作证书，否则不得进入施工现场。

在进行吊装前，需要编制专项施工方案，并向吊装操作人员进行技术和安全交底。

一、工程概况本工程为某大型钢结构工程，主要采用管桁架结构。

管桁架作为一种新型结构形式，具有自重轻、跨度大、施工简便等优点，广泛应用于大跨度、大空间建筑中。

为确保施工安全和工程质量，特制定以下吊装施工方案。

二、施工准备1. 技术准备（1）熟悉图纸，了解管桁架的结构形式、尺寸、重量及吊装要求。

（2）组织施工人员学习吊装方案，明确吊装工艺、安全措施及注意事项。

（3）审查吊装设备，确保其性能符合吊装要求。

2. 材料准备（1）准备足够的吊装索具，如钢丝绳、吊环、吊索等。

（2）准备必要的辅助工具，如千斤顶、手拉葫芦等。

（3）准备足够的安装材料，如螺栓、螺母、垫片等。

3. 人员准备（1）组织吊装施工队伍，明确各岗位人员职责。

（2）对施工人员进行安全技术交底，确保其掌握安全操作规程。

（3）配备安全员，负责现场安全监督和应急处置。

三、吊装工艺1. 吊装前准备（1）检查吊装设备、索具、辅助工具等，确保其完好。

（2）清理吊装现场，确保无障碍物。

（3）测量管桁架的实际重量，以便选择合适的吊装设备。

2. 吊装过程（1）将管桁架放置在吊装位置，调整水平。

（2）连接吊装索具，确保其牢固可靠。

（3）使用吊装设备将管桁架吊起，缓慢移动至指定位置。

（4）在吊装过程中，密切关注管桁架的变形和倾斜情况，及时调整。

（5）管桁架就位后，进行临时固定。

3. 吊装后处理（1）检查管桁架的变形和倾斜情况，确保其符合要求。

（2）拆除临时固定装置，确保管桁架稳定。

（3）对吊装索具进行清洗、保养。

四、安全措施1. 严格执行安全操作规程，确保吊装过程安全。

2. 吊装前对施工人员进行安全技术交底，提高安全意识。

3. 设立安全警示标志，提醒施工人员注意安全。

4. 配备安全员，负责现场安全监督和应急处置。

5. 定期检查吊装设备、索具等，确保其完好。

五、总结本施工方案针对管桁架安装吊装过程，从施工准备、吊装工艺、安全措施等方面进行了详细说明。

在实际施工过程中，应根据现场情况进行调整，确保施工安全和工程质量。

我司承接的项目施工组织方案主要有三大块一、钢桁架的吊装方案1、钢桁架在开始安装前,检查钢桁架即将安装的位置及其它结构的定位线的精确度及钢支撑座、耳板位置。

无误后开始钢桁架的吊装工作.2、钢桁架的安装流程桁架到场用汽车吊装到运4输车上用25吨50吨履带4汽车吊起吊将桁架下端吊到卜与二层地面样高用2吨卷扬机拉桁架上端，使桁架到位<提升钢桁架上端将桁•架吊到网架边缘<固定下支座铰接辺占畸J、、、将桁架下端用卷-扬机拉至下支座吊车起吊将下端对准标占就位，上部对准槽口插销轴.为确保吊装的稳定性和牢固性吊装点定在钢架上部1/3处，并采用两点固定。

同时并用小块地毯保护吊装点。

4、铝横梁的安装第五步：牵引就位In◎I手拉葫芦松掉y三步:注：1、安装过程分为六步，如图示。

2、吊装过程中注意成品保护，避免成品表面破坏。

第二步:部定位第一步：吊装就位单机吊装:*■*I1lL,L~'''铝横梁由架在钢横梁上的专用吊装设备吊装（构造见附图）。

在铝横梁的吊装过程中，为保护铝横梁采用三点吊装,在每一端的1/4处起吊，在吊点用厚帆布保护，防止铝横梁的划伤;在吊装过程中要保持卷扬机的牵引速度，防止铝横梁弯曲.吊装到位后进行铝横梁的垂直、水平方向检查，防止铝横梁倾斜、错位等问题出现。

横梁吊装设备铝横梁定位检查无误后,进行铝横梁与钢横梁的焊接，在焊接中先根据铝横梁上的安装节点确定下部节点板在钢横梁上的定位。

4、玻璃的安装1、玻璃的吊装玻璃最大重量为450kg，选用功率为1000瓦的卷扬机，传动机构与卷扬机连成一体，配重1000k g，可保证卷扬机的稳定，缆绳选用©16的钢丝绳吊装。

玻璃到位后，由工人拉进工作面进行后续工作。

在整个过程中注意不要将玻璃放在脚手架上，防止脚手架弯曲变形，发生安全事故。

在玻璃的吊装中，为了更好的保护玻璃，我司米用两根承重为1吨的吊装带吊装玻璃，吊点在距玻璃两端1/5边长的位置，在玻璃的中间用一根吊装带固定两根吊带,防止吊带沿玻璃边缘滑动。

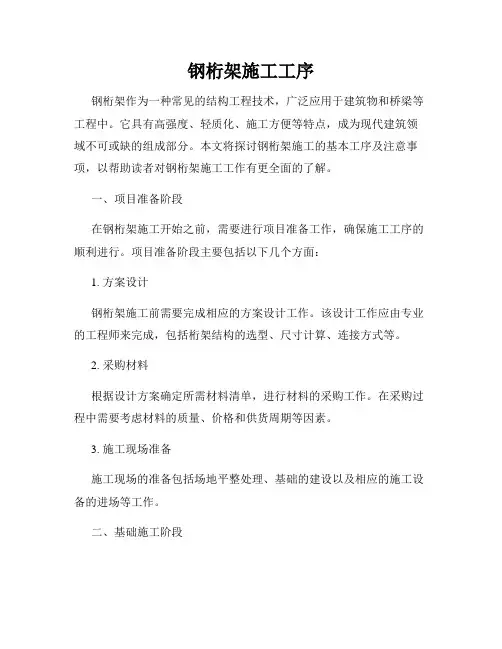

钢桁架施工工序钢桁架作为一种常见的结构工程技术，广泛应用于建筑物和桥梁等工程中。

它具有高强度、轻质化、施工方便等特点，成为现代建筑领域不可或缺的组成部分。

本文将探讨钢桁架施工的基本工序及注意事项，以帮助读者对钢桁架施工工作有更全面的了解。

一、项目准备阶段在钢桁架施工开始之前，需要进行项目准备工作，确保施工工序的顺利进行。

项目准备阶段主要包括以下几个方面：1. 方案设计钢桁架施工前需要完成相应的方案设计工作。

该设计工作应由专业的工程师来完成，包括桁架结构的选型、尺寸计算、连接方式等。

2. 采购材料根据设计方案确定所需材料清单，进行材料的采购工作。

在采购过程中需要考虑材料的质量、价格和供货周期等因素。

3. 施工现场准备施工现场的准备包括场地平整处理、基础的建设以及相应的施工设备的进场等工作。

二、基础施工阶段完成项目准备后，开始进行基础施工阶段的工作。

基础施工阶段包括以下几个基本工序：1. 测量定位在施工现场进行钢桁架的测量和定位工作，确保施工精度和位置的准确性。

2. 基础预埋件安装根据设计方案要求，在基础中安装预埋件，为后续的钢桁架安装打下基础。

3. 主要组件安装根据设计方案，逐步进行钢桁架主要组件的安装。

根据顺序，先进行主梁的安装，然后是次梁、支撑杆等的安装工作。

4. 连接件安装在主、次梁之间以及梁柱之间进行连接件的安装，确保整个桁架的稳定性和结构完整性。

5. 调整检查在完成组装工作后，进行钢桁架的调整和检查工作，确保各个部件的位置和角度等符合设计要求。

三、涂装和防腐阶段完成基础施工后，进行钢桁架的涂装和防腐处理，以提高其防腐蚀性能和美观度。

具体工序如下：1. 表面处理对钢桁架的表面进行清洁处理，包括去除锈蚀、油污等杂质。

2. 防腐涂装在表面处理完成后，进行防腐涂装工作。

根据实际需求，选择合适的防腐涂料进行涂装，以提高钢桁架的抗腐蚀性能。

3. 环境保护在进行涂装工作时，需要注意环境保护工作，避免涂料残留和污染。

钢桁架吊装施工方案钢桁架的吊装施工方案主要包括以下几个步骤：1. 设计方案：需要根据具体的吊装工程要求，综合考虑吊装设备、吊装链条、绳索等设备的选用，并结合工程现场情况设计出合理的施工方案。

2. 施工前准备：施工前需要对工程现场进行检查，确保施工区域无障碍物和安全隐患，并确定合适的起重设备。

同时，需对起重设备进行检查和试运行，确保其正常工作。

3. 安装起重设备：根据施工方案，将起重设备正确安装在施工区域，确保设备的稳定和安全。

4. 桁架吊装：在起重设备的控制下，将吊装链条或绳索绑扎在桁架上，并通过起重设备的吊绳举起桁架。

同时，需要根据现场情况和施工方案中的要求进行调整和配合。

5. 定位调整：在将桁架举起一定高度后，通过操纵起重设备的控制器，逐渐将桁架移动到预定的位置，并进行定位调整，确保其位置准确。

6. 固定和拆卸：在桁架定位准确后，需要进行固定，将其稳定在预定位置。

等待时间过后，再对吊装设备进行拆卸，完成钢桁架吊装。

在进行钢桁架吊装施工时，需要注意以下几个要点：1. 物料准备：施工前需要检查物料的完整性和质量，如吊装链条、绳索、起重设备等，并做好相应的保养工作，确保其正常工作。

2. 施工现场管理：施工现场需要划定明确的区域，并设置警示标志，确保施工区域安全，并进行现场巡视和管理，防止出现安全事故。

3. 吊装路径和工序：施工前需要规划好吊装路径，并按照吊装工序进行施工，实施控制措施，确保吊装过程中的安全和顺利进行。

4. 操作人员安全：施工过程中的操作人员需要穿戴好安全防护用具，并按照操作规程进行操作，严禁悬空作业和超负荷操作，确保人员的安全。

5. 检查和保养：施工完成后，需要对吊装设备进行检查和保养，确保设备的正常工作和延长使用寿命。

总之，钢桁架的吊装施工方案需要综合考虑各方面的因素，做好相应的准备和安全措施，在施工过程中严格按照方案进行操作，确保施工的安全和顺利进行。

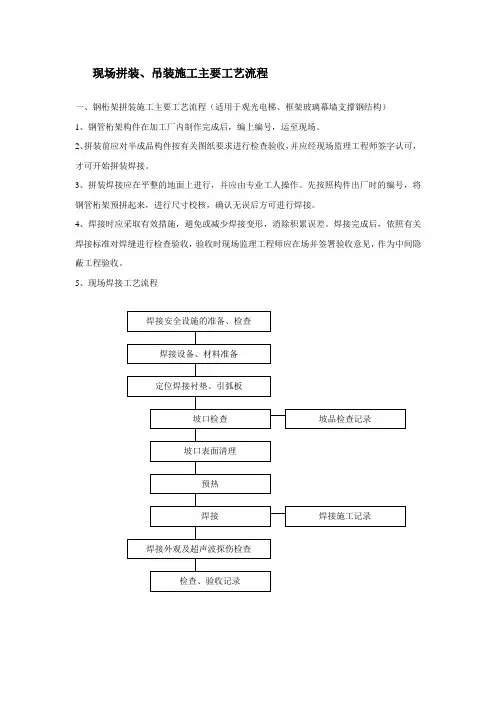

现场拼装、吊装施工主要工艺流程一、钢桁架拼装施工主要工艺流程（适用于观光电梯、框架玻璃幕墙支撑钢结构）1、钢管桁架构件在加工厂内制作完成后，编上编号，运至现场。

2、拼装前应对半成品构件按有关图纸要求进行检查验收，并应经现场监理工程师签字认可，才可开始拼装焊接。

3、拼装焊接应在平整的地面上进行，并应由专业工人操作。

先按照构件出厂时的编号，将钢管桁架预拼起来，进行尺寸校核，确认无误后方可进行焊接。

4、焊接时应采取有效措施，避免或减少焊接变形，消除积累误差。

焊接完成后，依照有关焊接标准对焊缝进行检查验收，验收时现场监理工程师应在场并签署验收意见，作为中间隐蔽工程验收。

5、现场焊接工艺流程焊接安全设施的准备、检查焊接设备、材料准备定位焊接衬垫、引弧板坡口检查坡口表面清理预热焊接焊接外观及超声波探伤检查检查、验收记录坡品检查记录焊接施工记录二、钢管桁架吊装1、钢管桁架安装程序（1）、钢结构在吊装前应认真确定吊装方案，并报监理及当地安全监督管理部门审批后方可进行吊装，吊装方案应根据钢管桁架的高度及重量，进行综合考虑分析，合理选用起重设备。

（2）、钢管桁架的吊装方式选择：主要采用机动性大的汽车吊进行吊装，在吊车无法到达或难以开展施工的地方则配合使用卷扬机，利用顶部主体结构作支点进行吊装。

（3）、吊装作业前应召集所有参加吊装的人员进行技术交底及安全交底，研究确定吊装顺序，探讨吊装过程中可能会出现的情况并研究解决的办法，同时进行人员分工，落实有关责任，确定专人负责指挥。

（4）、幕墙钢结构吊装前，质检及技术人员应对拟吊装的所有钢管桁架进行检查、编号，检查建筑的定位轴线、平面封闭角、预埋件的平面位置及标高、混凝土强度以及构件外形尺寸，螺孔位置及直径，连接件位置及角度、焊缝、栓钉，磨擦面加工等的质量进行检查，合格后才能开始安装工作。

（5）、钢管桁架的安装，确保铰支座的定位准确是关键。

在铰支座定位时，可通过经纬仪保证铰支座在同一轴线上。

九龙节能环境保护产业园一期1#厂房管桁架吊装专项施工方案编制：审核：同意：XX企业三月目录一．编制根据 (2)1、工程文献 (2)2、遵照原则和规范 (2)二．工程概况 (3)三、施工工艺技术 (7)1、技术根据 (7)2、测量作业 (7)3、预埋安装................................................................................................................................ .74、钢构件运送进场 (7)5、管桁架现场拼装 (8)6、管桁架吊装 (10)7、吊装工序安排 (15)8、吊装工艺及措施 (17)四、施工安全保障措施 (17)1、安全管理组织 (18)2、安全管理制度 (19)3、施工现场安全管理 (26)五、应急预案 (27)1、指挥方案 (27)2、机构分工 (27)3、事故处理 (28)4、工程抢险抢修 (28)5、现场医疗救护 (28)钢构造吊装专题施工方案一．编制根据本施工方案是以施工图纸为根据，参照我司以往在类似工程中旳施工经验，结合本工程旳实际状况及特点，并根据对应旳计算、分析成果基础上进行编制而成。

1、工程文献（1）九龙节能环境保护产业园一期1#厂房旳钢构造设计图纸；（2）重庆市有关建筑工程管理等法规及规定；（3）现行国家(或行业)施工验收规范与原则；（4）类似工程旳施工经验及有关旳技术文献；2、遵照原则和规范现行国家有关旳规程、规范、原则：（1）《建筑工程施工质量验收统一原则》GB50300—（2）《钢构造工程施工质量验收规范》GB50205-（3）《建筑构造荷载规范》GB50009-（）（4）《钢构造设计规范》GB50017-（5）《碳素钢焊条》GB/T5117（6）《熔化焊用钢丝》GB/T14957（7）《气体保护焊用钢丝》GB/T14958（8）《钢构造高强度大六角头螺栓、大六角螺母、垫圈与技术条件》GB/T1228~1231 （9）《建筑钢构造焊接规程》JGJ81-（10）《钢构造高强度螺栓连接旳设计、施工及验收规程》JGJ82-91（11）《钢构造制作安装施工规程》YB9254-95二．工程概况本工程位于重庆九龙坡区九龙园区C区（铜陶路），玻璃幕墙约2625.92㎡，铝单板幕墙约4523.55㎡，铝单板内衬约1200.16㎡，铝合金门窗约235.47㎡本工程钢框架，屋盖采用钢管空间桁架构造体系，钢框架立柱与混凝土基础刚接, 屋顶钢框架立柱与混凝土梁铰接，立面支撑与混凝土梁铰接。

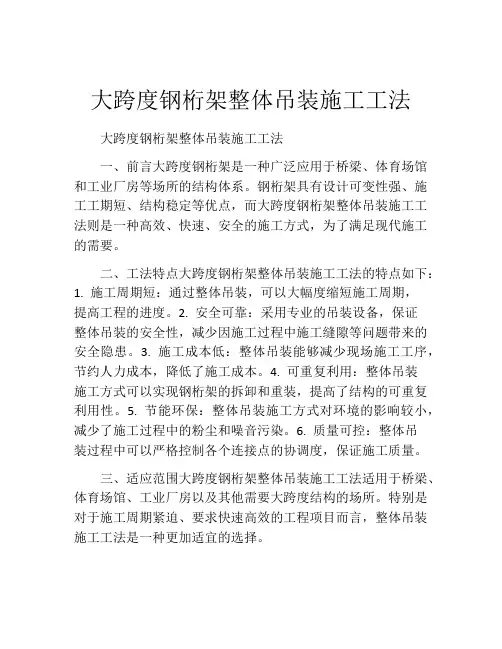

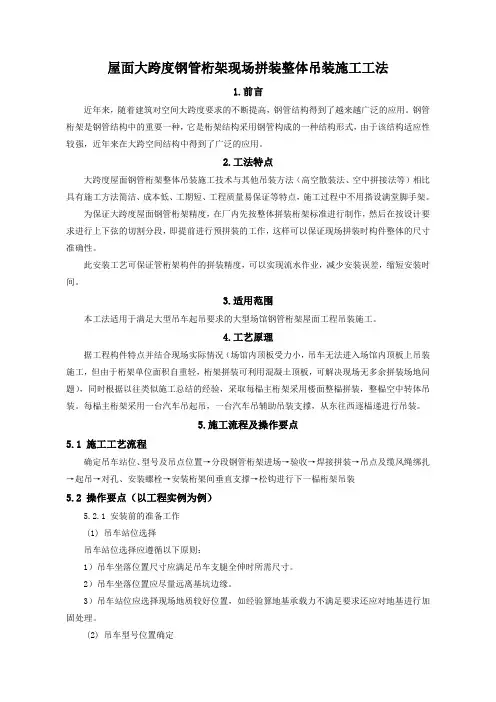

大跨度钢桁架整体吊装施工工法大跨度钢桁架整体吊装施工工法一、前言大跨度钢桁架是一种广泛应用于桥梁、体育场馆和工业厂房等场所的结构体系。

钢桁架具有设计可变性强、施工工期短、结构稳定等优点，而大跨度钢桁架整体吊装施工工法则是一种高效、快速、安全的施工方式，为了满足现代施工的需要。

二、工法特点大跨度钢桁架整体吊装施工工法的特点如下：1. 施工周期短：通过整体吊装，可以大幅度缩短施工周期，提高工程的进度。

2. 安全可靠：采用专业的吊装设备，保证整体吊装的安全性，减少因施工过程中施工缝隙等问题带来的安全隐患。

3. 施工成本低：整体吊装能够减少现场施工工序，节约人力成本，降低了施工成本。

4. 可重复利用：整体吊装施工方式可以实现钢桁架的拆卸和重装，提高了结构的可重复利用性。

5. 节能环保：整体吊装施工方式对环境的影响较小，减少了施工过程中的粉尘和噪音污染。

6. 质量可控：整体吊装过程中可以严格控制各个连接点的协调度，保证施工质量。

三、适应范围大跨度钢桁架整体吊装施工工法适用于桥梁、体育场馆、工业厂房以及其他需要大跨度结构的场所。

特别是对于施工周期紧迫、要求快速高效的工程项目而言，整体吊装施工工法是一种更加适宜的选择。

四、工艺原理大跨度钢桁架整体吊装施工工法基于以下原理：1. 结构设计：根据实际的工程要求，设计出适用于整体吊装施工的钢桁架结构，并进行结构分析和承载能力计算，确保结构的稳定性和安全性。

2. 施工工法：针对工程实际情况，确定合适的整体吊装方案，包括起吊点的设置、吊装设备的选择与布置等。

3. 技术措施：采取相应的技术措施，保证整体吊装过程中的平稳顺利进行，如严格控制起吊时间、合理调整吊装绳索的张力等。

五、施工工艺大跨度钢桁架整体吊装施工工艺主要包括以下几个施工阶段：1. 吊装准备：确定吊装设备的布置方式、吊装点的设置，并对设备进行检查和调试，确保吊装的安全可靠。

2. 钢桁架预装：将钢桁架的各个构件预先组装成整体，进行必要的预装工作，以便于后续整体吊装施工。

桁架吊装专项施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN灵石县游泳馆项目一标段钢桁架吊装安全专项施工方案目录一、工程概况二、编制依据三、施工计划四、施工工艺技术五、施工安全保证措施六、施工管理及作业人员配备及分工七、验收要求八、应急处置措施九、计算书及相关施工图纸一、工程概况1、工程概况及特点本工程名称为：灵石县游泳馆项目一标段，建设地点位于灵石县滨河南路与苗旺路交界东南角，东侧为灵石五中，北侧为灵石县体育馆。

建设单位为灵石县住房保障和城乡建设局。

本工程结构形式为钢管拱桁架结构，桁架最高点标高为，支座标高为10m，最大截面高度为2m（具体见桁架安装位置及标高图）。

共10榀主桁架（6轴-15轴）与33榀次桁架（具体见桁架平面布置图），支撑形式为桁架下弦支撑。

桁架跨度为，柱距为+*9+。

桁架管材料采用Q235B 直缝钢管，本工程所用钢材的除锈均采用抛丸除锈，除锈等级为，除锈完成后进行涂刷两遍环氧富锌底漆，漆干后涂刷防火涂料，防火涂料满足桁架耐火极限为，檩条耐火极限为，油漆厚度100μm，油漆与防火涂料颜色与建设方进行商定。

本工程结构为钢管拱桁架结构，跨度为，属于超过一定危险性较大的分部分项工程。

桁架所需要材料的品种、规格、性能等应符合现行国家产品标准和设计要求，须提供产品合格证及第三方检验报告。

2、施工平面布置图1-1施工平面布置图施工现场为场地内全部进行了砂卵石地基处理，场地平整可满足吊车站位和车辆通行。

场地北侧与东侧预留施工道路，可以进出现场。

因此桁架吊装时，吊车均在场内站位。

图1-2主次桁架平面布置图图1-3桁架结构剖面图图1-4桁架安装位置及标高图图1-5桁架形式图3、施工要求及技术保证条件本工程吊装选派具有丰富吊装经验的信号指挥人员、司索人员，作业人员施工前必须检查身体，对患有不宜高空作业疾病的人员不得安排高空作业。

作业人员必须持证上岗，吊装挂钩人员必须做到相对固定。
