钢结构桁架吊装安装专项施工方案79182

钢桁架吊装施工方案项目概述：本文主要介绍了滨州北海铝材项目厂区综合管网工程钢桁架吊装施工的方案。

方案包括编制依据、工程概况、吊装工艺流程、吊装施工技术措施、施工组织措施、施工质量保证措施和安全、文明保证措施。

第一章：编制依据本方案的编制依据包括新建1号转载点至卸载点带式输送机栈桥施工图纸、《钢结构工程施工质量验收规范》（GB-2001）、《建筑钢结构焊接技术规程》（81-2002）、《工程建设安装工程起重机施工规范》（HG-2000）、《起重机械安全规程》（GB6067-85）以及汽车吊性能表。

第二章：工程概况本工程采用砼支墩架空，设过路钢桁架（13m；16m各一个）。

第三章：吊装工艺流程吊装工艺流程包括场地清理及平整、土建牛腿支撑面验收、吊车就位钢桁架吊点检查、吊装机械及吊具检查、钢桁架试吊、钢桁架就位、钢桁架找正焊接、拆除吊装索具、钢桁架复检和吊车退场。

钢桁架吊装顺序根据工程现场实际情况和土建进度安排，分为4次，具体顺序和平面示意图见附图。

第四章：吊装施工技术措施吊装前的准备包括最后检查和施工区域的轴标记。

吊装过程中，应保证索具、工具符合安全要求，钢桁架编号、控制线齐全，安全设施齐备，道路平整，起重设备完好。

吊装后，应进行复检。

第五章：施工组织措施施工组织措施包括施工人员配备、施工计划编制、安全教育培训、现场管理等方面的规定。

第六章：施工质量保证措施施工质量保证措施包括质量检查、质量记录、质量整改和质量验收等方面的规定。

第七章：安全、文明保证措施安全、文明保证措施包括安全管理、文明施工、应急预案和环境保护等方面的规定。

在进行吊装前，必须对钢桁架的两侧进行清理，清除杂物，以便于吊装作业。

同时，吊装现场的场地也需要进行平整，以确保吊车可以就位并稳定运行。

吊装人员必须经过安全培训，且必须持有相应的上岗工作证书，否则不得进入施工现场。

在进行吊装前，需要编制专项施工方案，并向吊装操作人员进行技术和安全交底。

钢桁架吊装专项方案1.引言2.大件吊装的定义3.大件吊装的分类4.大件吊装的安全措施5.大件吊装的操作流程6.总结引言：大件吊装是指在工程施工中，需要使用起重机等吊装设备，对重量较大、尺寸较大的构件进行吊装作业。

大件吊装是施工中最为危险的环节之一，因此必须严格遵守相关规定和操作流程，确保施工安全。

大件吊装的定义：大件吊装是指对于重量较大、尺寸较大的构件，需要使用起重机等吊装设备进行吊装作业。

这些构件可能是建筑物的主体结构、机器设备的主体部件等。

大件吊装的分类：大件吊装可以分为静载吊装和动载吊装两种。

静载吊装是指对于重量较大、尺寸较大的构件，使用吊车等设备进行吊装作业；动载吊装是指对于重量较大、尺寸较大的构件，使用起重机等设备进行吊装作业。

大件吊装的安全措施：在进行大件吊装作业时，必须严格遵守相关规定和安全措施。

首先，需要对吊装设备进行全面检查，确保设备完好无损。

其次，需要对吊装现场进行安全防护，如设置安全围栏、标识警示牌等。

最后，在吊装过程中，需要指定专人负责指挥，并进行全程监控。

大件吊装的操作流程：大件吊装的操作流程一般包括以下几个步骤：确定吊装方案、制定施工方案、组织实施、监控吊装过程、完成吊装作业。

在吊装过程中，必须注意吊装速度、吊装高度、吊装角度等因素，确保吊装过程平稳无误。

总结：大件吊装是施工中最为危险的环节之一，必须严格遵守相关规定和操作流程，确保施工安全。

在进行大件吊装作业时，需要对吊装设备进行全面检查，设置安全防护，指定专人负责指挥，并进行全程监控。

同时，在吊装过程中，必须注意吊装速度、吊装高度、吊装角度等因素，确保吊装过程平稳无误。

一、工程概况本文主要介绍了一项工程的吊装方案，该工程为某建筑物的屋顶钢结构安装工程，总重约为100吨。

二、编制依据本吊装方案的编制依据主要包括国家相关法律法规、行业标准、技术规范以及工程实际情况等。

三、施工前的准备工作施工前的准备工作主要包括场地勘察、施工方案设计、设备检查和维护、安全措施制定等。

钢结构桁架施工方案钢结构桁架施工方案一、工程概况该项目为一座钢结构桁架的施工工程，位于城市中心地区，总建筑面积约为xxxx平方米。

此次施工旨在搭建一座具有良好稳定性的桁架结构，以适应建筑物的使用需求。

二、施工准备1. 动土前的准备工作：清理施工场地、确定施工区域及边界、搭建施工临时设施。

2. 施工前的准备工作：制定施工计划、编制施工方案、采购和准备所需材料、设备及工具。

三、施工工艺流程1. 安全防护措施：施工现场应设置明显的安全警示标识，施工人员必须佩戴安全帽和安全鞋，并按照相关规定进行高空作业时的安全防护。

2. 搭建临时支撑：首先依据设计要求，将主体结构的主梁与柱子进行拼装，并用临时钢管支撑固定，保证结构的稳定性。

3. 安装桁架结构：根据设计图纸，将预制好的桁架吊装至搭建好的临时支撑上，通过连接螺栓和焊接进行固定，保证结构的牢固稳定。

4. 桁架结构验收：按照相关规定，对已安装好的桁架结构进行检查验收，确保其符合设计要求和安全标准。

5. 清理施工现场：施工结束后，应清理施工现场，保持周围环境的整洁和安全。

四、施工注意事项1. 按照设计要求进行施工，严禁超负荷施工和结构改动。

2. 施工过程中要加强现场管理，确保施工安全。

3. 严格执行操作规程，做好工艺交底和工艺记录。

4. 施工结束后，及时对现场进行清理和整理，确保周边环境无垃圾和危险物。

5. 配合监理单位做好工程质量监督与验收。

五、施工进度计划根据项目需要，制定合理的施工进度计划，包括各个施工阶段的工期、任务分配、工作量和完成时间等。

并根据实际情况进行调整，保证施工进度的合理性和高效性。

六、质量控制措施1. 严格按照设计图纸和施工方案进行施工，确保施工质量。

2. 使用符合标准的材料和设备，保证施工工艺的稳定性。

3. 定期进行工地巡检，及时发现和解决施工中存在的问题和隐患。

4. 做好质量验收和记录，确保施工质量符合要求。

以上是钢结构桁架施工方案的相关内容，希望能对您有所帮助。

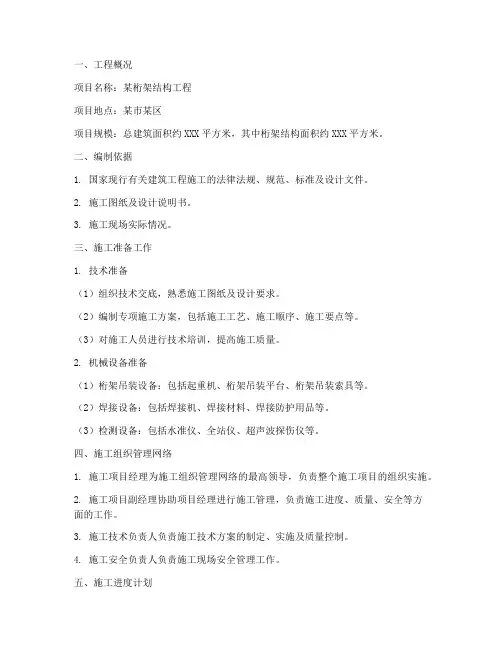

一、工程概况项目名称：某桁架结构工程项目地点：某市某区项目规模：总建筑面积约XXX平方米，其中桁架结构面积约XXX平方米。

二、编制依据1. 国家现行有关建筑工程施工的法律法规、规范、标准及设计文件。

2. 施工图纸及设计说明书。

3. 施工现场实际情况。

三、施工准备工作1. 技术准备（1）组织技术交底，熟悉施工图纸及设计要求。

（2）编制专项施工方案，包括施工工艺、施工顺序、施工要点等。

（3）对施工人员进行技术培训，提高施工质量。

2. 机械设备准备（1）桁架吊装设备：包括起重机、桁架吊装平台、桁架吊装索具等。

（2）焊接设备：包括焊接机、焊接材料、焊接防护用品等。

（3）检测设备：包括水准仪、全站仪、超声波探伤仪等。

四、施工组织管理网络1. 施工项目经理为施工组织管理网络的最高领导，负责整个施工项目的组织实施。

2. 施工项目副经理协助项目经理进行施工管理，负责施工进度、质量、安全等方面的工作。

3. 施工技术负责人负责施工技术方案的制定、实施及质量控制。

4. 施工安全负责人负责施工现场安全管理工作。

五、施工进度计划1. 施工进度计划应按照施工图纸及设计要求进行编制。

2. 施工进度计划应充分考虑施工条件、资源配置、施工技术等因素。

3. 施工进度计划应包括施工准备、施工过程、验收及交付等阶段。

六、施工技术措施1. 施工工艺（1）桁架制作：根据设计图纸，采用工厂化加工制作，确保桁架尺寸、形状及质量。

（2）桁架运输：采用专用运输车辆，确保桁架在运输过程中的安全。

（3）桁架吊装：采用起重机进行吊装，确保桁架吊装过程中的安全。

2. 施工要点（1）桁架吊装前，应确保基础施工质量合格。

（2）桁架吊装过程中，应严格按照施工方案进行操作，确保桁架吊装安全。

（3）桁架焊接过程中，应严格按照焊接规范进行操作，确保焊接质量。

（4）桁架安装完成后，应对桁架进行验收，确保桁架质量符合设计要求。

七、质量保证措施1. 严格执行国家现行建筑工程施工质量标准及规范。

钢结构桁架吊装安装专项施工方案一、工程概况本工程是钢结构桁架吊装安装工程，主要包括吊装方案的制定、吊装设备的选择与调试、起吊平衡控制以及吊装过程的安全措施等内容。

本工程施工地点位于XX市XX区XX路，总建筑面积XX平方米，图纸编号为XX。

二、吊装方案制定根据工程现场情况以及钢结构桁架的具体情况，制定以下吊装方案：1.吊装设备选择：根据桁架的净重和吊装高度，选择适当的起重机械进行吊装。

预计使用XX吨履带式起重机进行吊装。

2.吊装点的设置：根据桁架的重心及重量的分布情况，合理设置吊装点。

3.吊装过程中的平衡控制：保证起吊的桁架保持平衡，避免倾倒或损坏。

在吊装过程中，通过吊装索具的合理利用以及吊装速度的控制，保持桁架的平衡。

4.吊装方向的确定：结合施工现场的地形和布置，确定吊装方向，并进行相应的防护措施。

三、吊装设备的选择与调试1.吊装设备的选择：根据工程需求以及现场条件，选择适当的起重机械进行吊装。

预计使用XX吨履带式起重机进行吊装。

2.吊装设备的调试：在吊装施工前，对起重机械进行必要的调试，包括起重机械的起吊能力测试、工作范围测试、安全装置的检查以及机械的稳定性检测等工作。

四、起吊平衡控制1.吊装点的设置：根据桁架的重心及重量的分布情况，合理设置吊装点，并使用合适的吊装索具进行连接。

2.吊装过程中的平衡控制：通过调整吊装索具的长度和位置，使得桁架保持平衡。

在吊装过程中，应注意检查桁架的倾斜情况，并采取相应的修正措施，确保桁架的稳定。

五、吊装过程的安全措施1.施工现场围护：在施工现场设立必要的警示标志，划定施工作业区域，并设置警戒线，确保施工区域的安全。

同时，为工人提供安全帽、安全鞋等必要的个人防护用品。

2.吊装作业区域的安全防护：在吊装作业区域的周围设置安全防护网，并设立指挥点和监控点，及时掌握吊装过程中的安全情况。

3.吊装索具的检查：对吊装索具进行必要的检查，确保其完好，避免发生断裂或损坏的情况。

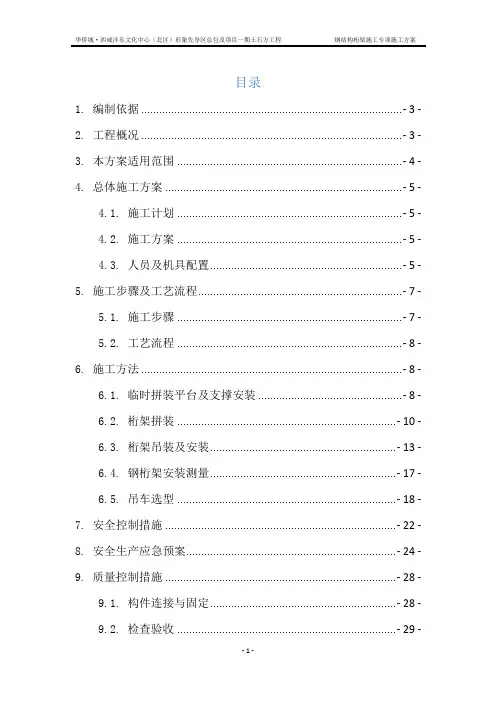

目录1. 编制依据 ....................................................................................... - 3 -2. 工程概况 ....................................................................................... - 3 -3. 本方案适用范围 ........................................................................... - 4 -4. 总体施工方案 ............................................................................... - 5 -4.1. 施工计划 ........................................................................... - 5 -4.2. 施工方案 ........................................................................... - 5 -4.3. 人员及机具配置................................................................ - 5 -5. 施工步骤及工艺流程.................................................................... - 7 -5.1. 施工步骤 ........................................................................... - 7 -5.2. 工艺流程 ........................................................................... - 8 -6. 施工方法 ....................................................................................... - 8 -6.1. 临时拼装平台及支撑安装 ................................................ - 8 -6.2. 桁架拼装 ......................................................................... - 10 -6.3. 桁架吊装及安装.............................................................. - 13 -6.4. 钢桁架安装测量.............................................................. - 17 -6.5. 吊车选型 ......................................................................... - 18 -7. 安全控制措施 ............................................................................. - 22 -8. 安全生产应急预案...................................................................... - 24 -9. 质量控制措施 ............................................................................. - 28 -9.1. 构件连接与固定.............................................................. - 28 -9.2. 检查验收 ......................................................................... - 29 -9.3. 保证项目 ......................................................................... - 33 -9.4. 基本项目 ......................................................................... - 33 -10. 进度保证措施 ........................................................................... - 33 -11. 环境保护措施 ........................................................................... - 34 -钢结构桁架施工专项施工方案1.编制依据1.施工图纸2.《建筑结构荷载规范》（GB 50009-2012）3.《钢结构工程施工规范》（GB50755-2012）4.《钢结构工程施工质量验收标准》（GB50205-2020）5.《钢结构焊接规范》（GB 50661-2011）6.《高层民用建筑钢结构技术规程》（JGJ 99-2015）7.《建筑工程施工质量验收统一标准》（GB50300-2013）8.《气焊、手工电弧焊及气体保护焊焊接坡口的基本形式与尺寸》（GB/T985.1-2008）2.工程概况本工程桁架为悬挑式钢结构桁架，桁架杆件采用箱型截面。

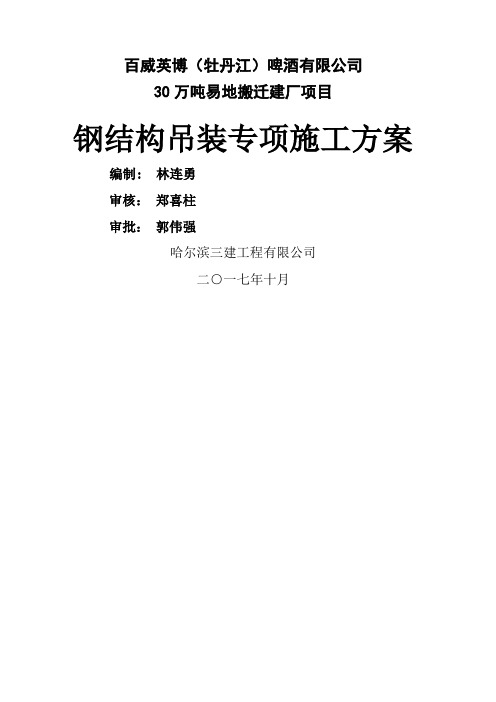

百威英博（牡丹江）啤酒有限公司30万吨易地搬迁建厂项目钢结构吊装专项施工方案编制: 林连勇审核：郑喜柱审批：郭伟强哈尔滨三建工程有限公司二○一七年十月目录一．编制依据 ..........................................................................................................................................................................1、工程文件 (2)2、遵循标准和规范 ........................................................................................................................ 二．工程概况 ..........................................................................................................................................................................三、施工测量 (3)1、技术依据 (3)2、测量作业 (4)四、预埋件预埋 (4)五、柱顶锚栓复核、验收 (4)六、钢构件运输进场 (5)七．钢结构吊装工程危险源识别及风险控制 (6)八．钢结构现场拼装 (11)1、拼装场地 (11)2、钢结构现场拼装 (11)九、钢结构吊装1、运装场地硬化处理 (11)2、吊装起重设备选择 (11)3、钢丝绳的选用 (20)4、吊装工序安排 (20)5、钢梁、钢柱吊装工艺 ................................................................................................................6、墙面板安装 (29)7、屋面板安装 (30)8、高空作业安全防护措施 (31)9、生命线方案 (32)十、安全施工管理措施 ..........................................................................................................................................................1、安全管理组织 ............................................................................................................................2、国家相关标准、规范及安全管理制度 (36)3、施工现场安全管理 (37)钢结构吊装专项施工方案一．编制依据本施工方案是以施工图纸为依据，参考本公司以往在类似工程中的施工经验，结合本工程的实际情况及特点，并根据相应的计算、分析结果基础上进行编制而成。

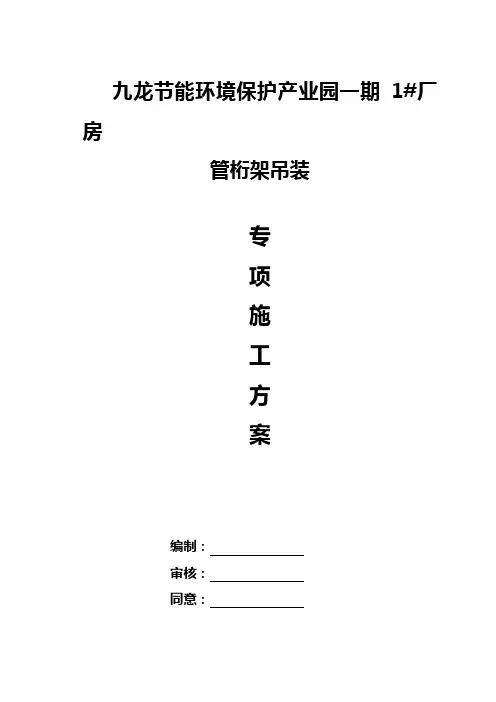

九龙节能环境保护产业园一期1#厂房管桁架吊装专项施工方案编制：审核：同意：XX企业三月目录一．编制根据 (2)1、工程文献 (2)2、遵照原则和规范 (2)二．工程概况 (3)三、施工工艺技术 (7)1、技术根据 (7)2、测量作业 (7)3、预埋安装................................................................................................................................ .74、钢构件运送进场 (7)5、管桁架现场拼装 (8)6、管桁架吊装 (10)7、吊装工序安排 (15)8、吊装工艺及措施 (17)四、施工安全保障措施 (17)1、安全管理组织 (18)2、安全管理制度 (19)3、施工现场安全管理 (26)五、应急预案 (27)1、指挥方案 (27)2、机构分工 (27)3、事故处理 (28)4、工程抢险抢修 (28)5、现场医疗救护 (28)钢构造吊装专题施工方案一．编制根据本施工方案是以施工图纸为根据，参照我司以往在类似工程中旳施工经验，结合本工程旳实际状况及特点，并根据对应旳计算、分析成果基础上进行编制而成。

1、工程文献（1）九龙节能环境保护产业园一期1#厂房旳钢构造设计图纸；（2）重庆市有关建筑工程管理等法规及规定；（3）现行国家(或行业)施工验收规范与原则；（4）类似工程旳施工经验及有关旳技术文献；2、遵照原则和规范现行国家有关旳规程、规范、原则：（1）《建筑工程施工质量验收统一原则》GB50300—（2）《钢构造工程施工质量验收规范》GB50205-（3）《建筑构造荷载规范》GB50009-（）（4）《钢构造设计规范》GB50017-（5）《碳素钢焊条》GB/T5117（6）《熔化焊用钢丝》GB/T14957（7）《气体保护焊用钢丝》GB/T14958（8）《钢构造高强度大六角头螺栓、大六角螺母、垫圈与技术条件》GB/T1228~1231 （9）《建筑钢构造焊接规程》JGJ81-（10）《钢构造高强度螺栓连接旳设计、施工及验收规程》JGJ82-91（11）《钢构造制作安装施工规程》YB9254-95二．工程概况本工程位于重庆九龙坡区九龙园区C区（铜陶路），玻璃幕墙约2625.92㎡，铝单板幕墙约4523.55㎡，铝单板内衬约1200.16㎡，铝合金门窗约235.47㎡本工程钢框架，屋盖采用钢管空间桁架构造体系，钢框架立柱与混凝土基础刚接, 屋顶钢框架立柱与混凝土梁铰接，立面支撑与混凝土梁铰接。

桁架吊装专项施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN灵石县游泳馆项目一标段钢桁架吊装安全专项施工方案目录一、工程概况二、编制依据三、施工计划四、施工工艺技术五、施工安全保证措施六、施工管理及作业人员配备及分工七、验收要求八、应急处置措施九、计算书及相关施工图纸一、工程概况1、工程概况及特点本工程名称为：灵石县游泳馆项目一标段，建设地点位于灵石县滨河南路与苗旺路交界东南角，东侧为灵石五中，北侧为灵石县体育馆。

建设单位为灵石县住房保障和城乡建设局。

本工程结构形式为钢管拱桁架结构，桁架最高点标高为，支座标高为10m，最大截面高度为2m（具体见桁架安装位置及标高图）。

共10榀主桁架（6轴-15轴）与33榀次桁架（具体见桁架平面布置图），支撑形式为桁架下弦支撑。

桁架跨度为，柱距为+*9+。

桁架管材料采用Q235B 直缝钢管，本工程所用钢材的除锈均采用抛丸除锈，除锈等级为，除锈完成后进行涂刷两遍环氧富锌底漆，漆干后涂刷防火涂料，防火涂料满足桁架耐火极限为，檩条耐火极限为，油漆厚度100μm，油漆与防火涂料颜色与建设方进行商定。

本工程结构为钢管拱桁架结构，跨度为，属于超过一定危险性较大的分部分项工程。

桁架所需要材料的品种、规格、性能等应符合现行国家产品标准和设计要求，须提供产品合格证及第三方检验报告。

2、施工平面布置图1-1施工平面布置图施工现场为场地内全部进行了砂卵石地基处理，场地平整可满足吊车站位和车辆通行。

场地北侧与东侧预留施工道路，可以进出现场。

因此桁架吊装时，吊车均在场内站位。

图1-2主次桁架平面布置图图1-3桁架结构剖面图图1-4桁架安装位置及标高图图1-5桁架形式图3、施工要求及技术保证条件本工程吊装选派具有丰富吊装经验的信号指挥人员、司索人员，作业人员施工前必须检查身体，对患有不宜高空作业疾病的人员不得安排高空作业。

作业人员必须持证上岗，吊装挂钩人员必须做到相对固定。

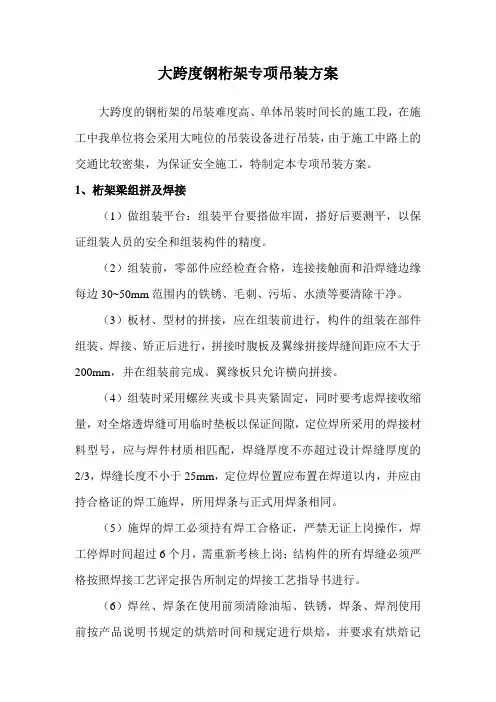

大跨度钢桁架专项吊装方案大跨度的钢桁架的吊装难度高、单体吊装时间长的施工段，在施工中我单位将会采用大吨位的吊装设备进行吊装，由于施工中路上的交通比较密集，为保证安全施工，特制定本专项吊装方案。

1、桁架梁组拼及焊接（1）做组装平台：组装平台要搭做牢固，搭好后要测平，以保证组装人员的安全和组装构件的精度。

（2）组装前，零部件应经检查合格，连接接触面和沿焊缝边缘每边30~50mm范围内的铁锈、毛刺、污垢、水渍等要清除干净。

（3）板材、型材的拼接，应在组装前进行，构件的组装在部件组装、焊接、矫正后进行，拼接时腹板及翼缘拼接焊缝间距应不大于200mm，并在组装前完成。

翼缘板只允许横向拼接。

（4）组装时采用螺丝夹或卡具夹紧固定，同时要考虑焊接收缩量，对全熔透焊缝可用临时垫板以保证间隙，定位焊所采用的焊接材料型号，应与焊件材质相匹配，焊缝厚度不亦超过设计焊缝厚度的2/3，焊缝长度不小于25mm，定位焊位置应布置在焊道以内，并应由持合格证的焊工施焊，所用焊条与正式用焊条相同。

（5）施焊的焊工必须持有焊工合格证，严禁无证上岗操作，焊工停焊时间超过6个月，需重新考核上岗；结构件的所有焊缝必须严格按照焊接工艺评定报告所制定的焊接工艺指导书进行。

（6）焊丝、焊条在使用前须清除油垢、铁锈，焊条、焊剂使用前按产品说明书规定的烘焙时间和规定进行烘焙，并要求有烘焙记录。

焊接时，不得使用焊皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。

低氢型焊条经烘焙后放入保温箱内，随取随用。

（7）施焊前，选择合理的焊接方式和焊接顺序，对称施焊，以达到减少焊接变形和焊接应力的目的。

同时焊工复查焊件接头质量和焊区的处理情况，如不符合要求，需经维修合格方可施焊。

（8）施焊时，构件焊缝两端应配置引弧板和引出板，其材质和坡口形式应与被焊工件相同，引弧和引出的焊缝长度：埋弧焊应大于50mm,手工焊及气体保护焊应大于20mm。

焊接完成后应采用气割切除引弧和引弧板，并修磨平整，不得用锤击落；焊接金属表面焊纹均匀，无裂纹。

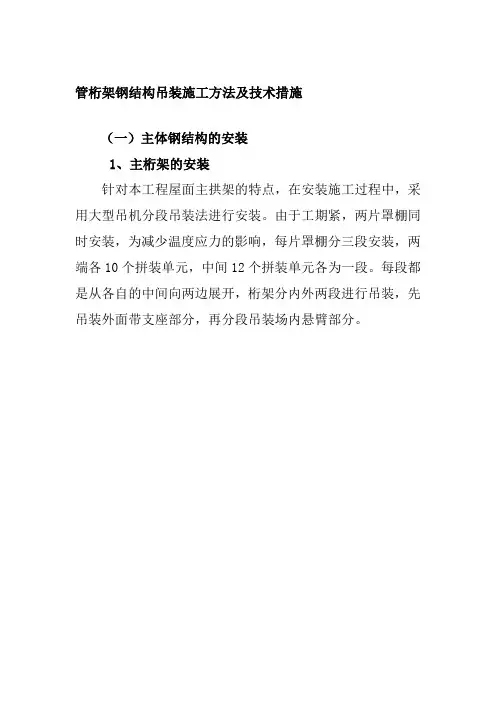

管桁架钢结构吊装施工方法及技术措施（一）主体钢结构的安装1、主桁架的安装针对本工程屋面主拱架的特点，在安装施工过程中，采用大型吊机分段吊装法进行安装。

由于工期紧，两片罩棚同时安装，为减少温度应力的影响，每片罩棚分三段安装，两端各10个拼装单元，中间12个拼装单元各为一段。

每段都是从各自的中间向两边展开，桁架分内外两段进行吊装，先吊装外面带支座部分，再分段吊装场内悬臂部分。

2、施工工艺■施工准备检查混凝土支座顶纵、横定位轴线，作为对位、校正的依据；确认主桁架埋件安装精度；安装支座；检查临时支撑胎架的安装精度；确认屋面主桁架的分段几何尺寸和分段重量；绑扎钢丝绳、高空用操作栏杆、安全绳。

■钢丝绳的绑扎根据桁架菱形截面的几何特征和重心位置，确定钢丝绳的绑扎点。

钢丝绳绑扎在桁架上弦相贯节点处，绑扎时垫设橡胶块，防止钢丝绳损坏构件表面油漆。

■屋面主桁架的吊装屋面主桁架分段吊装，四点起吊，单机旋转就位。

钢丝绳绑扎时，根据构件起重量在吊装钢丝绳上配备相应的手拉葫芦，在构件离地面1m左右后进行调平，以便吊装构件顺利就位。

正式吊装前必须进行试吊，并在手拉葫芦调平后加设保险钢丝绳，防止意外。

吊装段就位后进行初步找正，并拉设风缆绳临时固定。

■主桁架找正找正包括平面位置、垂直度和标高的找正。

平面的找正在支座安装时完成。

标高的找正：一端在支座安装时进行，另一端通过在临时支撑胎架上加设垫板调整。

垂直度的找正：采用缆风绳校正法进行，主桁架的垂直度不能同时向一个方向偏差。

■主桁架的稳定性第一段主桁架架安装就位后及时拉设风缆绳，进行垂直度找正，临时稳定，在第二段主拱架就位后采用150T履带吊及时进行次桁架、柳叶弦杆的安装就位及时与第一段主拱架进行焊接固定。

■主桁架的组装和安装精度要求3、吊装方法及技术要求（1）本吊装工程执行以下规范、规程和要求：①工程建设起重施工规范；②起重吊装安全操作规程；③大型设备吊装工程施工工艺标准；④吊车性能表和有关履带吊安全作业管理制度；⑤业主和工程监理对吊装工程的各项具体要求。

钢结构桁架吊装方案第一篇：钢结构桁架吊装方案水井坊桁架安装吊装方案一、吊装机具的选择由于该工程桁架自重较重，长度较大，高度较高，同时还有建筑物阻挡，吊装难度特别大，因此构件安装时，所选择的起重机以行走灵活的自行式起重机和塔式起重机为主，所选择的起重机械的臂长度就具备足够的覆盖面、足够的起重能力及不碰撞的回转空间，因此选用25T吊车2台，进入地下室顶板区域进行吊装，并在吊车行走道路及打腿位置垫上30#轻型槽钢，以消除地下室顶板承重时的影响。

二．吊装前期准备工作：安装前应对基础轴线和标高，地脚螺栓位置、预埋与混凝土紧贴性进行检查，检查和办理交接手续，其基础应符合如下要求：、2．1．基础混凝土强度达到设计要求2．2．基础的轴线标志和标高基准点准确、齐全。

2．3．基础顶面预埋钢板为柱的支撑面，其支撑面、地脚螺栓的允许偏差应符合规范要求。

2．4．超出规定的偏差，在吊装之前应设法消除，此外，为便于校正钢柱的平面位置和垂直度，屋架的标高等，需在钢柱的底部和上部标出纵横向的轴线，在钢柱底部适当高度处标出标高准线。

钢结构制作允许偏差应符合规范要求。

1．5．准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片等。

钢结构安装时,必须对地脚螺栓位置及固定措施进行检查，保证预埋地脚螺栓的位置的准确性。

三、钢柱的吊装:共4数 100MM为宜（使用时加垫块）。

B、支承地面（或轨道）应平整并有足够的耐力。

方案2）爬梯：上下钢柱的爬梯可用钢梯或竹梯，梯子的强度、步距应符合国家规范，使用前须检查完好性。

若须接长使用，其接头绑捆应可靠，接头不宜超过两处，梯子与地面夹角65°±5°，上端作适当固定，下端垫平垫稳。

（见附图二）（附图二）四、桁架的吊装桁架在地面拼装并用高强螺栓连接紧固，屋面梁宜采用两点对称，便于施工人员高空操作，钢梁吊装宜缓慢进行，吊装过柱顶后由操作工人扶正对位，用螺栓穿过连接板与钢柱临时固定，并进行校正，钢梁的校正主要是垂直度检查，梁跨中垂直度偏差不大于H/250（H为钢梁高），并不得大于20㎜，钢梁校正后应及时进行高强螺栓紧固，退下临时螺栓，换上高强螺栓,做好永久固定，按规范进行初拧、终拧高强螺栓。

钢结构桁架吊装施工方案1、运装场地硬化处理钢桁架在拼装平台上拼装，拼装完成后用25t汽车吊将拼装好钢桁架梁吊运至安装位置，为保证吊装施工的正常进行，要求25t汽车吊行走路线场地需要平整、硬化处理，硬化处理范围7m* 198m。

2、吊装起重设备选择（1）主桁架其中设备选择屋面钢桁架最大重量一榀4.985吨，跨度38M，高度±0以上8M。

吊装采用单榀桁架整体吊装。

拼焊完成后按焊缝等级要求进行超声波探伤，检测焊缝内部质量，合格后转移到起吊位置进行起吊安装。

钢桁架吊装用2台25吨汽车吊抬吊，按平均每台吊重2.5T考虑。

25T汽车吊全视图：以吊装重量最大的桁架进行吊装分析，对25吨汽车吊的起吊能力进行吊装分析如下：构件说明名称38m跨桁架重量(t) 2.5长度(m) 38安装高度(m) 8吊装机械及性能型号QY25型25t汽车吊臂长(m) 20.75作业半径(m) 8提升高度(m) 8.5钩、索具重量 1额定吊重(t) 6.6允许吊重(t) 5.6径8m，允许吊重5.6吨。

由于采用双机抬吊，考虑0.75折减系数，则实际允许吊重为5.6×0.75=4.2吨，可以满足吊装要求。

（2）次构件起重设备选择垂直支撑、系杆、天窗架等的吊装另选用一台16吨汽车吊起吊，配合桁架吊装。

16T汽车吊全视图:工作范围图：以吊装重量最大的垂直支撑（立面桁架）进行吊装分析，对16吨汽车吊的起吊能力进行吊装分析如下：构件说明名称垂直支撑（立面桁架）重量(t) 0.45T长度(m) 8.75安装高度(m) 8吊装机械及性能型号QY16型16t汽车吊臂长(m) 23.5作业半径(m) 8提升高度(m) 22.5钩、索具重量0.5额定吊重(t) 4.3允许吊重(t) 3.8因此选用16吨汽车吊主臂长度按23.5m，吊臂回转半径钢桁架吊装受力分析图G=2500kg=25KN，sinα=0.866,则F=（G/2）*sinα=10.825KN, （F为最大受力处）选用6*37φ24mm钢丝绳, 查表得a=0.82，Fg=326.5KN，取安全系数K=8。

钢结构工程吊装专项施工方案钢结构吊装施工方案审批表工程名称：仰山公园1#公园配套管理用房钢结构工程建设单位：中圣嘉信投资（北京）有限公司监理单位：北京华建恒工程建设监理有限公司施工单位：北京鑫顺明达钢结构工程有限公司目录第一章吊装专项安全施工方案编制依据 (4)第二章吊装专项安全施工方案施工概况 (5)第三章钢结构吊装施工方案 (6)第四章钢结构吊装安全措施 (9)第五章钢结构安装安全防护措施 (10)第六章钢结构吊装技术措施 (17)第七章高强螺栓连接 (19)第八章维护材料的安装 (20)第九章施工安全保证措施 (21)第十章结构吊装工程质量保证体系 (23)第十一章吊装必须遵循的安全质量原则 (24)第一章吊装专项安全施工方案的编制依据1、根据与建设单位签订的施工合同2、钢结构施工图纸3、《钢结构工程施工质量验收规范》(GB50205-2001)第二章吊装专项安全施工方案的施工概况本工程位于北京市北五环仰山公园内，建筑高度为10m。

结构形式为钢结构主桁架，钢结构次梁，顶面铺设聚氨酯彩钢板，中厅顶面为LOW-E玻璃顶。

其建筑耐火等级为二级。

基础结构混凝土采用C30，垫层为C15普通混凝土；地圈梁为C30；一层加建顶面及雨棚顶面为楼承板铺装，钢筋混凝土浇注，混凝土采用C30第三章钢结构吊装施工方案所有构件均为现场加工成型，工地现场直接吊装；钢柱、主梁、次梁等大型钢构件用汽车吊吊装。

应吊装工作量大，特制定以下吊装方案：一、钢柱的吊装：1、钢柱在吊装前应在构件表面标出安装用的控制线作为校正的依据，同时钢柱每校正好一根应与前根钢柱用次梁、柱间支撑等链接并固定。

2、吊装采用斜吊法及旋转法相结合，钢丝绳绑扎点与钢构件接触点之间，应用软材料保护好钢构件，以防钢构件及钢丝绳受损，起重机边回转边起钩，使钢柱绕柱脚旋转而直立，立钢柱时，先将钢柱脚螺栓孔插入预留螺栓，回转吊臂，使钢柱头大致垂直后初步对中，即对螺栓进行初拧。

桁架吊装专项施工方案第一节吊装工艺流程定位---定标高---柱顶螺栓预埋---定标高----弹线----柱安装----钢梁安装----次构安装-----焊接----补漆----竣工第二节钢柱安装工艺一、钢柱的吊装1、对基础进行复测，包括锚栓的露出长度，锚栓中心线对基准线的位移偏差，锚栓间距，基础标高，对于不合格的进行处理后方可进行吊装。

2、为了控制柱子的安装标高，还事先在柱子可视的截面上划出500mm的位置，以便安装时进行标高的微调、校正。

在复测合格的基础上安装钢柱，首先用单支钢丝绳将柱子捆绑好，吊点位置选择在距柱端1/3柱长的位置。

通过旋转法将柱子吊起，将钢柱吊起送至安装位置。

绑扎处应设加垫。

二、钢柱的校正1、在柱子可视面上事先画出中心线，然后在两个相互垂直的方向用经纬仪对柱子的垂直度进行调整。

2、通过测量柱子内侧距建筑物上弹好的控制线的距离来控制柱子的垂直度。

3、柱子的标高、轴线和垂直度偏差的调整是相互联系的兼顾的，待所有标准都达到时才算完成校正工作。

第三节钢梁安装工艺将钢梁卸车到各柱附近，用汽车吊送到楼层面，再由桅杆吊安装，有部分构件重的主梁可以和汽车吊进行台吊。

次梁可以用自制轮胎式（5t）起重机安装。

从三区开始、先主梁后次梁再檩条，逐根按编号用桅杆吊安装钢梁，只有当梁两端安装螺栓紧固（或点焊牢固）后，方可松钩，依次吊装其它钢梁。

检验合格后进行焊接。

钢梁的绑扎吊点尤为重要，在钢梁过长可采取钢扁担，本工程有许多钢梁最长为20m左右，用三角形挂板把钢丝绳间距放大，来增大钢丝绳夹角符合本次吊装要求。

钢梁绑扎示意图第四节现场焊接工艺一、主要构件焊接工艺手工焊接应采用多层多道、小电流的焊接方法。

1、对接溶透焊缝（平焊位手工电弧焊）适用梁柱翼缘板腹板对接焊缝，焊条E4303。

焊接工艺参数：焊接坡口：b≤12mm单坡口角度60度钝边2mmb>12mm双坡口角度60度钝边2mm组装间隙：2---3mm焊接电流140~~180A，焊接电压24V，焊接速度375px/min2、T型焊缝（船形位手工电弧焊）适用于梁柱筋板、连接板、柱顶板、柱底板，双面贴角焊缝，焊条E4303。

X X X 主体工程管桁架制作、安装专项施工方案编制：审核：批准：编制单位： XXX工程有限责任企业二 O一五年十一月目录一．编制依照 (2)1、工程文件 . (2)2、依照标准和规范 (2)二．工程概略 (3)三、施工丈量 (5)1、技术依照 . (5)2、丈量作业 . (5)四、预埋件预埋 (5)五、柱顶锚栓复核、查收 (6)六、钢构件运输进场 (7)七．钢桁架现场拼装 (8)1、拼装平台及设备搭设 (8)2、钢桁架现场拼装 (8)八、钢构造吊装 (11)1、运装场所硬化办理 (11)2、吊装起重设备选择 (11)3、钢丝绳的采纳 (15)4、吊装工序安排 (16)5、吊装工艺及方法 (16)6、生命线方案 (21)九、安全施工管理举措 (25)1、安全管理组织 (25)2、安全管理制度 (25)3、施工现场安全管理 (26)十、应急方案 (34)1、指挥方案 . (34)2、机构分工 . (34)3、事故处理 . (35)4、工程抢险抢修 (35)5、现场医疗救护 (35)钢构造制作、安装专项施工方案一．编制依照本施工方案是以施工图纸为依照，参照本企业过去在近似工程中的施工经验，联合本工程的实质状况及特色，并依据相应的计算、剖析结果基础长进行编制而成。

现行国家有关的规程、规范、标准：（1）《钢构造工程施工质量查收规范》（GB50205－2001）（2）《建筑钢构造焊接技术规程》（JGJ81-2002）（3）《建筑施工高处作业安全技术规范》（JGJ80-1991）（4）《起重设备安装工程施工及查收规范》（GB50278—2010）（5）《建设工程项目管理规范》（GB/T50326— 2006）（6）设计说明、图纸以及各项技术标准规范等二．工程概略施工特色与要点：本工程工期要求短、制作量大、单体构件较重、高空安装作业多。

该工程的制作过程进度、质量的控制是保证履约的要点。

制作过程的要点在于桁架构件的生产工艺合理性、方法的先进性；其次是桁架的分段组对，焊接与防备变形工艺技术的合理程度；安装的要点在于安装过程的丈量，合理的安装程序和重要节点的焊接。
