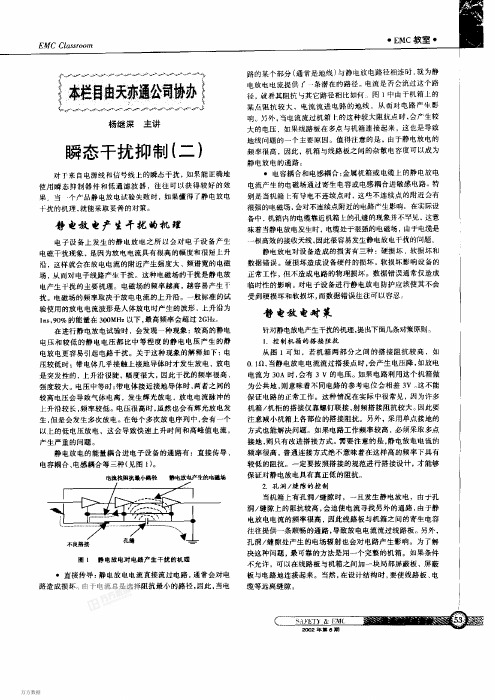

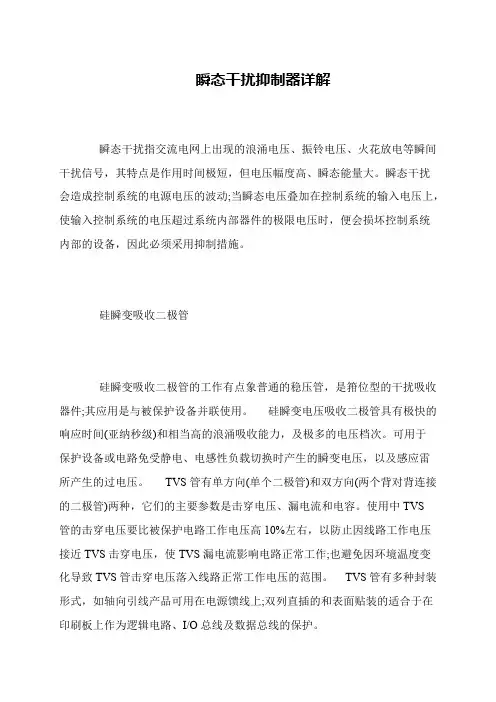

瞬态干扰抑制器详解
瞬态干扰指交流电网上出现的浪涌电压、振铃电压、火花放电等瞬间干扰信号，其特点是作用时间极短，但电压幅度高、瞬态能量大。
瞬态干扰
会造成控制系统的电源电压的波动;当瞬态电压叠加在控制系统的输入电压上，使输入控制系统的电压超过系统内部器件的极限电压时，便会损坏控制系统
内部的设备，因此必须采用抑制措施。
硅瞬变吸收二极管
硅瞬变吸收二极管的工作有点象普通的稳压管，是箝位型的干扰吸收器件;其应用是与被保护设备并联使用。
硅瞬变电压吸收二极管具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力，及极多的电压档次。
可用于
保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷
所产生的过电压。
TVS管有单方向(单个二极管)和双方向(两个背对背连接的二极管)两种，它们的主要参数是击穿电压、漏电流和电容。
使用中TVS
管的击穿电压要比被保护电路工作电压高10%左右，以防止因线路工作电压
接近TVS击穿电压，使TVS漏电流影响电路正常工作;也避免因环境温度变
化导致TVS管击穿电压落入线路正常工作电压的范围。
TVS管有多种封装形式，如轴向引线产品可用在电源馈线上;双列直插的和表面贴装的适合于在印刷板上作为逻辑电路、I/O总线及数据总线的保护。

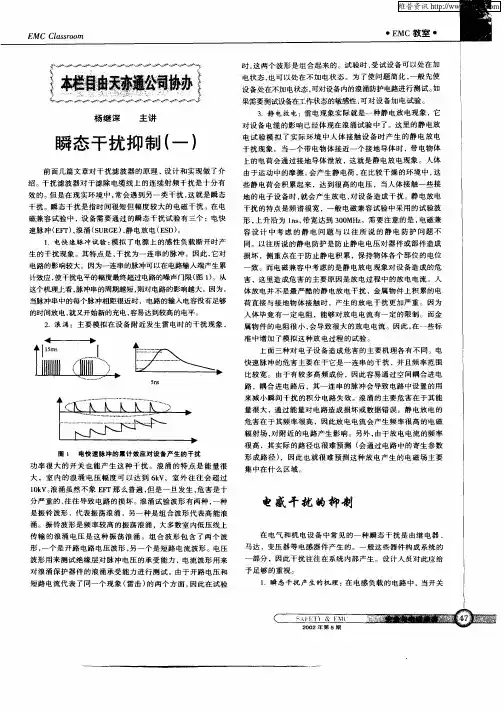

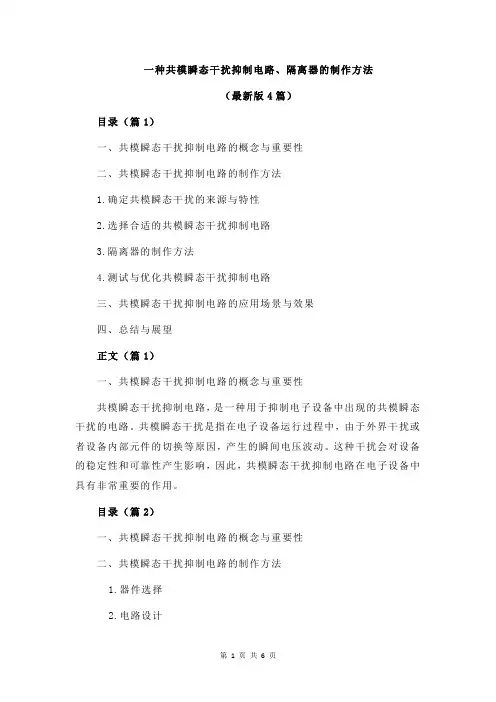

一种共模瞬态干扰抑制电路、隔离器的制作方法（最新版4篇）目录（篇1）一、共模瞬态干扰抑制电路的概念与重要性二、共模瞬态干扰抑制电路的制作方法1.确定共模瞬态干扰的来源与特性2.选择合适的共模瞬态干扰抑制电路3.隔离器的制作方法4.测试与优化共模瞬态干扰抑制电路三、共模瞬态干扰抑制电路的应用场景与效果四、总结与展望正文（篇1）一、共模瞬态干扰抑制电路的概念与重要性共模瞬态干扰抑制电路，是一种用于抑制电子设备中出现的共模瞬态干扰的电路。
共模瞬态干扰是指在电子设备运行过程中，由于外界干扰或者设备内部元件的切换等原因，产生的瞬间电压波动。
这种干扰会对设备的稳定性和可靠性产生影响，因此，共模瞬态干扰抑制电路在电子设备中具有非常重要的作用。
目录（篇2）一、共模瞬态干扰抑制电路的概念与重要性二、共模瞬态干扰抑制电路的制作方法1.器件选择2.电路设计3.测试与验证三、隔离器的制作方法1.器件选择2.电路设计3.测试与验证四、共模瞬态干扰抑制电路和隔离器在实际应用中的作用正文（篇2）一、共模瞬态干扰抑制电路的概念与重要性共模瞬态干扰抑制电路，是一种用于抑制电力系统中瞬态共模干扰的电路。
共模瞬态干扰是指电力系统中出现的一种瞬时电压干扰，其特点是电压的正负波形同时出现，且波形上升和下降时间非常短。
这种干扰会对电力系统中的设备和元器件造成很大的损害，因此，抑制共模瞬态干扰是电力系统中非常重要的一个问题。
二、共模瞬态干扰抑制电路的制作方法共模瞬态干扰抑制电路的制作方法主要包括器件选择、电路设计和测试与验证三个步骤。
1.器件选择在制作共模瞬态干扰抑制电路时，需要选择合适的器件。
常用的器件包括隔离器、滤波器、电容器、电阻器等。
其中，隔离器是最关键的器件之一，其作用是将输入和输出隔离，保护电路不受外部干扰。
2.电路设计共模瞬态干扰抑制电路的设计需要考虑以下几个方面：（1）电路的稳定性：电路应当在共模瞬态干扰出现时保持稳定，不受干扰影响。

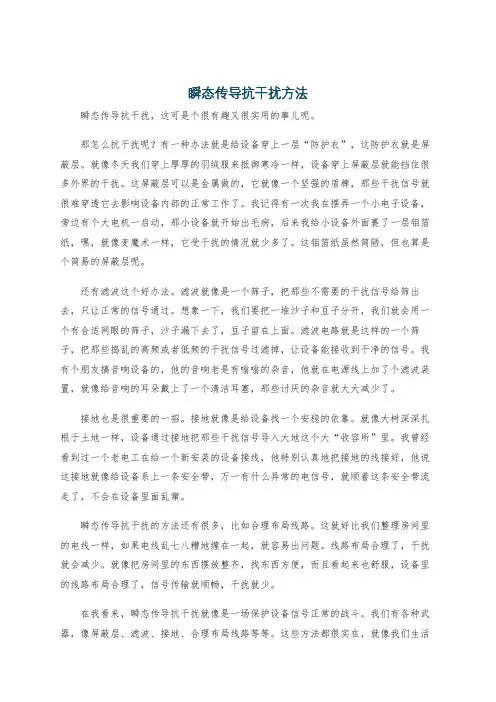

瞬态传导抗干扰方法瞬态传导抗干扰，这可是个很有趣又很实用的事儿呢。
那怎么抗干扰呢？有一种办法就是给设备穿上一层“防护衣”，这防护衣就是屏蔽层。
就像冬天我们穿上厚厚的羽绒服来抵御寒冷一样，设备穿上屏蔽层就能挡住很多外界的干扰。
这屏蔽层可以是金属做的，它就像一个坚强的盾牌，那些干扰信号就很难穿透它去影响设备内部的正常工作了。
我记得有一次我在摆弄一个小电子设备，旁边有个大电机一启动，那小设备就开始出毛病，后来我给小设备外面裹了一层铝箔纸，嘿，就像变魔术一样，它受干扰的情况就少多了。
这铝箔纸虽然简陋，但也算是个简易的屏蔽层呢。
还有滤波这个好办法。
滤波就像是一个筛子，把那些不需要的干扰信号给筛出去，只让正常的信号通过。
想象一下，我们要把一堆沙子和豆子分开，我们就会用一个有合适网眼的筛子，沙子漏下去了，豆子留在上面。
滤波电路就是这样的一个筛子，把那些捣乱的高频或者低频的干扰信号过滤掉，让设备能接收到干净的信号。
我有个朋友搞音响设备的，他的音响老是有嗡嗡的杂音，他就在电源线上加了个滤波装置，就像给音响的耳朵戴上了一个清洁耳塞，那些讨厌的杂音就大大减少了。
接地也是很重要的一招。
接地就像是给设备找一个安稳的依靠。
就像大树深深扎根于土地一样，设备通过接地把那些干扰信号导入大地这个大“收容所”里。
我曾经看到过一个老电工在给一个新安装的设备接线，他特别认真地把接地的线接好，他说这接地就像给设备系上一条安全带，万一有什么异常的电信号，就顺着这条安全带流走了，不会在设备里面乱窜。
瞬态传导抗干扰的方法还有很多，比如合理布局线路。
这就好比我们整理房间里的电线一样，如果电线乱七八糟地缠在一起，就容易出问题。
线路布局合理了，干扰就会减少。
就像把房间里的东西摆放整齐，找东西方便，而且看起来也舒服，设备里的线路布局合理了，信号传输就顺畅，干扰就少。
在我看来，瞬态传导抗干扰就像是一场保护设备信号正常的战斗。
我们有各种武器，像屏蔽层、滤波、接地、合理布局线路等等。
１抑制瞬态干扰瞬态干扰是指交流电网上出现的浪涌电压、振铃电压、火花放电等瞬间干扰信号，其特点是作用时间极短，但电压幅度高、瞬态能量大。
瞬态干扰会造成单片开关电源输出电压的波动；当瞬态电压叠加在整流滤波后的直流输入电压ＶＩ上，使ＶＩ超过内部功率开关管的漏－源击穿电压Ｖ（ＢＲ）ＤＳ时，还会损坏ＴＯＰＳｗｉｔｃｈ芯片，因此必须采用抑制措施。
1.1 瞬态电压的特点瞬态电压的两种典型波形分别如图１（ａ）、（ｂ）所示。
（ａ）图是由国际电工委员会制定的ＩＥＣ１０００－４－５标准中给出的典型浪涌电压波形，ＶＰ为浪涌电压的峰值，通常选ＶＰ＝３０００Ｖ的测试电压。
Ｔ是浪涌电压从０．３ＶＰ上升到０．９ＶＰ的时间间隔。
Ｔ１为上升时间，Ｔ１＝１．６７Ｔ＝１．２μs±30%。
浪涌电压降到0.5Vp所持续的时间为T2，T2=50μs。
（b）图示出由IEEE-587标准中给出的典型振铃电压波形，其峰值也是3000V（典型值）。
第一个周期内正向脉冲上升时间T1=0.5μs，持续时间T=10μs；负向脉冲的峰值已衰减为0.6Vp。
1.2 抑制瞬态干扰的方法1.2.1 改进电路现以ＴＯＰ２０２Ｙ构成７．５Ｖ、１５Ｗ开关电源模块的电路为例，阐述抑制瞬态干扰的方法。
其改进电路如图２所示，主要做了以下改进：①将交流两线输入方式改成三线输入方式，Ｇ端接通大地；②采用两级电磁干扰（ＥＭＩ）滤波器，为避免两个ＥＭＩ滤波器在产生谐振时的干扰信号互相叠加，应使Ｌ２（Ｌ３）≤１０ｍＨ，Ｌ３≥２Ｌ２；③增加Ｃ９和Ｌ４，并将Ｃ８换成０．１μF 普通电容器。
C7～C9为安全电容，分别与高频变压器的引出端相连。
其中，C7接初级直流高压的返回端，C8接次级返回端，C9接初级直流高压端。
它们的共端则经过滤波电感L4接通大。
L4用铁氧体磁环绕制而成。
设计负印制板时，连接C7～C9的各条印制导线应短而宽。
采用上述连接方式可保证瞬态电流被C7～C9旁路掉，而不进入TOP202Y中。
