单片机硬件设计中的EMC兼容性与干扰抑制技术单片机硬件设计中的电磁兼容性（EMC）与干扰抑制技术引言在现代电子设备中，单片机（Microcontroller Unit，MCU）起到了至关重要的作用。
单片机的硬件设计必须考虑电磁兼容性（Electromagnetic Compatibility，EMC）和抑制干扰的技术。
本文将介绍单片机硬件设计中的EMC兼容性和干扰抑制技术，包括电磁干扰的来源、EMC设计要求、常用的干扰抑制技术以及正确的布线和接地技巧。
一、电磁干扰的来源电磁干扰可以由各种外部和内部因素引起。
以下是一些常见的电磁干扰来源：1. 射频辐射：包括无线通信、雷达或其他射频电源等设备产生的电磁波。
2. 电源线干扰：来自交流电源线的噪声，如谐波和干扰信号。

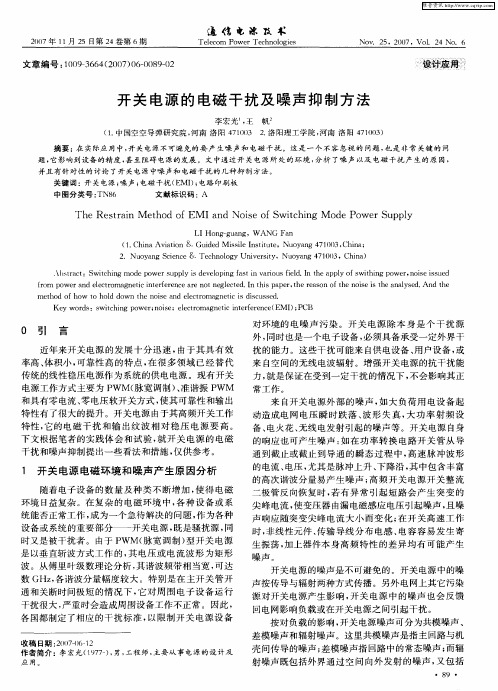

3. 开关电源：开关电源高频噪声会通过电源线和地线传播到其他电子设备中。
4. 过电压和静电放电：电气设备的开关、电磁阀等在操作时可能产生过电压和静电放电。
5. 瞬态电压：包括闪电击中电力线、开关电源的瞬态电压等。
二、EMC设计要求为了满足EMC设计要求，单片机硬件设计应考虑以下方面：1. 辐射和传导：抑制电磁辐射和传导干扰，以确保设备不会对其他设备产生干扰。
2. 抗干扰：增强设备的抗干扰能力，使其能够正常工作并受到外部干扰的影响较小。
3. 地址线、数据线和控制线的布局：合理的布局可以减少交叉耦合和串扰，降低电磁干扰。
4. 接地：良好的接地设计可以降低共模噪声和差模噪声，提高设备的抗干扰能力。
5. 输入输出端口的保护：通过使用适当的保护电路来保护单片机的输入输出端口，防止它们受到外部电磁干扰的损坏。
三、干扰抑制技术1. 滤波器：采用适当的滤波器可以抑制进入单片机的高频噪声。
常见的滤波器包括RC滤波器和LC滤波器。
2. 屏蔽：通过在关键部件周围添加屏蔽罩或屏蔽层，可以有效地防止电磁波的干扰。
3. 地线设计：良好的接地设计可以减少回路的回流电流，降低共模噪声，并提高设备的抗干扰能力。
低压线束抗电磁干扰元器件
电磁干扰可能会对低压线束的信号传输产生影响，因此，需要采取一些措施来防止或降低这种干扰。
以下是一些常见的抗电磁干扰元器件：
1.屏蔽线：屏蔽线是一种可以减少电磁干扰的线束。
它使用金属屏蔽层来包裹线束，以防止电磁场对线束信号的干扰。
屏蔽线的屏蔽层可以是编织的或者绕包式的，取决于具体应用场景。
2.滤波器：滤波器是一种可以允许特定频率通过而阻止其他频率通过的电子元件。
在低压线束中，可以使用滤波器来滤掉不需要的电磁噪声，从而提高信号的稳定性。
3.磁环：磁环是一种可以抑制电磁干扰的元件。
它由磁性材料制成，可以吸收和反射电磁波，从而减少电磁干扰的影响。
4.瞬态电压抑制器（TVS）：TVS是一种用于保护电路免受瞬态电压和静电放电影响的组件。
它可以用于低压线束中，以保护线路免受电磁干扰的影响。
5.共模扼流圈：共模扼流圈是一种可以抑制共模噪声的电子元件。
在低压线束中，它可以被放置在线路中，以减少共模噪声对信号传输的影响。
这些是一些常见的抗电磁干扰元器件，但具体应用需要根据实际场景和需求进行选择。
电机电磁干扰原因分析及解决办法1产生电磁干扰的原因(1)绕组中突变磁场产生干扰或老化如果通过电动机线圈绕组的电流通路切断，则线圈中的磁场突然消失，线圈上会产生上百伏，甚至上千伏的瞬变过电压。
这种电压对系统中其他电子装置产生巨大电能冲击，最终导致设备、系统的基本失控和逻辑判断出错，甚至击穿或烧毁系统中的其他机电元件。
瞬变过电压与负载的大小以及线路的阻抗有关。
(2)换向器与电刷间的火花放电。
对电刷式电动机而言，电刷和换向片之间产生火花放电，同时引起频谱极宽的噪声(从中波到甚高频波段内是连续分布的)，它对无线广播、电视及各种电子设备在很大范围内造成干扰。
(3)其他。
诸多电子产品中的电动机均采用桥式整流和电容滤波电路整流后的直流电源。
因为其中整流二极管的导通角很小，只有在输入交流电压峰值附近才有高峰值的输入电流通过。
这种畸变的电流波形基本很低，但高次谐波却非常丰富，脉冲宽度约为5ms(1∕4T)o这种高峰值的电流脉冲不仅对供电电网造成严重污染，还对其他各种用电设备产生干扰。
2电路设计时电磁干扰的产生及抑制措施在电磁电路中的电磁兼容性很大范围是由线路贮藏和互相连接的成分决定的：从天线返回的信号能放射出电磁能量。
其最主要是由于电流幅值、频率和电流线圈的几何面积决定的。
通常，有3个主要的电磁干扰来源：电源、高频信号、振荡器电路。
下面分别分析产生原因及其防范措施。
首先，当1个CMOS反向换流器在改变输出状态时，两个晶闸管会有一段很短的时间同时导通。
这会使电流增长很快，导致在电源线路上出现电流尖峰，引起一段或长或短的电源线路的短路。
这被证实是产生电磁干扰的一个重要原因。
减弱电源电压的波动，使其接近1个100nF旁路电容器，是十分有效的。
然而由于电路的寄生成分，例如集成和电源线路的阻抗，旁路电容器不能有效减少电流峰值的，因此也不能减少辐射干扰。
为了抑制这些电流尖峰（至少在电源线路上），使其不扩展到其他部位，在极间耦合电容器和电源线路之间增加1个感应线圈，以方便干扰被抑制。

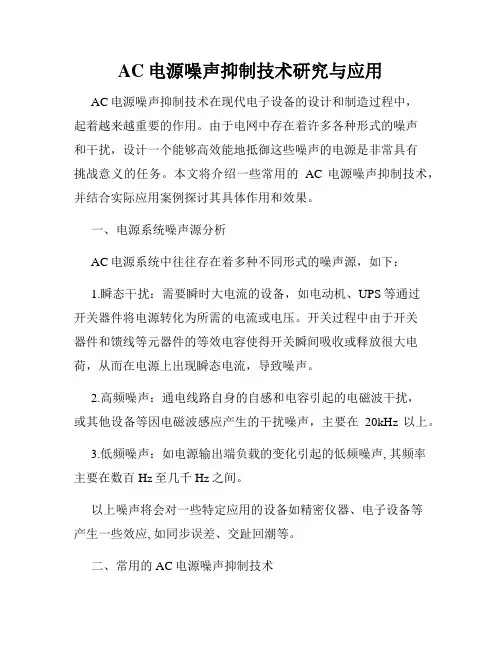

AC电源噪声抑制技术研究与应用AC电源噪声抑制技术在现代电子设备的设计和制造过程中，起着越来越重要的作用。
由于电网中存在着许多各种形式的噪声和干扰，设计一个能够高效能地抵御这些噪声的电源是非常具有挑战意义的任务。
本文将介绍一些常用的AC电源噪声抑制技术，并结合实际应用案例探讨其具体作用和效果。
一、电源系统噪声源分析AC电源系统中往往存在着多种不同形式的噪声源，如下：1.瞬态干扰：需要瞬时大电流的设备，如电动机、UPS等通过开关器件将电源转化为所需的电流或电压。
开关过程中由于开关器件和馈线等元器件的等效电容使得开关瞬间吸收或释放很大电荷，从而在电源上出现瞬态电流，导致噪声。
2.高频噪声：通电线路自身的自感和电容引起的电磁波干扰，或其他设备等因电磁波感应产生的干扰噪声，主要在20kHz以上。
3.低频噪声：如电源输出端负载的变化引起的低频噪声, 其频率主要在数百Hz至几千Hz之间。
以上噪声将会对一些特定应用的设备如精密仪器、电子设备等产生一些效应, 如同步误差、交趾回潮等。
二、常用的AC电源噪声抑制技术1.滤波器技术：AC电源滤波器是一种用于阻挡一定频率的电源干扰的电子元件。
滤波器可用于抑制正弦波和具有同等干扰等能力的非正弦波。
来自电网的AC电源噪声，包括通信干扰，可以使用电源滤波器滤除。
2.隔离变压器：隔离变压器是一种将AC电源分割成两个绝缘部分的变压器，其输出端与电源输入端是绝缘的。
它不仅可阻挡电源噪声，而且可以提供独立的地点以便可实现快速地与其他设备进行隔离。
3.稳压器技术：稳压器的作用是从不稳定的输入电压中产生更稳定的输出电压，在电压噪声和变化的情况下，稳压器可以消除电源的波动结果，提供更稳定，可靠的工作电源;稳压器还可以提供过载保护和温度安全保护等功能。
稳压器的工作原理是根据对输出电压的反馈来调整稳压器的电流，使其保持稳定电压。
三、AC电源噪声抑制技术的实际应用案例1.医疗设备中的应用在医疗器械领域，如心电等精密医疗设备的设计中，对电源的噪声抑制具有非常高的要求。
瞬态脉冲骚扰及抑制方法1 引言在电力系统的电磁环境中存在着一些短暂的高能量的脉冲骚扰源，这些骚扰对继电器及装置的正常工作有非常大的影响，严重时也要损坏元器件，甚至损坏设备以至于整个系统。
这些骚扰源就称为瞬态脉冲骚扰源。
产生瞬态脉冲骚扰源的原因有：雷电放电、静电放电、电力系统的开关动作过程等。
常见的瞬态脉冲骚扰源有电快速瞬变脉冲群骚扰、静电放电骚扰、浪涌(冲击)骚扰及1MHz(100kZHz)脉冲群骚扰等。
2 瞬态脉冲骚扰的产生原因2.1 瞬态脉冲骚产生的机理在开关断开电感负载电路的过程中，在电感上要产生反电势。
根据楞次定律：这个反电势应为。
反电势要向寄生电容C反向充电，随着充电电压的升高，当达到一定数值时，在触点之间要出现击穿现象，形成导电通路。
一旦出现导电通路时，电容C就要开始放电，使电压下降，当电压降到维持触点导通电压以下时，触点又将处于断开状态。
上述过程就要重复发生，此过程重复到触点的间距大至电容上电压不能使触点间再击穿为止。
当电容不能通过击穿触点放电时，就通过电感回路放电，直至电感中能量消耗完为止。
在上述过程中，电容C每次击穿触点时都要向电源回路反向充电，因此在电源回路上形成很大的脉冲电流，由于电源回路也有阻抗存在，脉冲电流通过电源回路时，在其两端就要形成脉冲电压，而共用此电源回路的其它的电路(或继电器及装置就要受到该脉冲电压的影响。
这就是瞬态脉冲骚扰形成的原因。
随着触点间隙的变化，击穿触点间隙所需要的电压是变化的。
当触点间隙越来越大时，击穿电压越来越高。
因此电容C上的电压也要越来越高。
当触点击穿所需要的电压越高时，电容充电的时间就越长，振荡波形的频率就越低。
2．2 主要的瞬态脉冲骚扰的产生及特点(1) 电快速瞬变脉冲群骚扰电快速瞬变脉冲群骚扰是由于电路中断开感性负载时产生的。
它的特点是骚扰信号不是单个脉冲，而是一连串的脉冲群。
一方面由于脉冲群可以在电路的输入端产生积累效应，使骚扰电平的幅度最终可能超过电路的噪声容限。

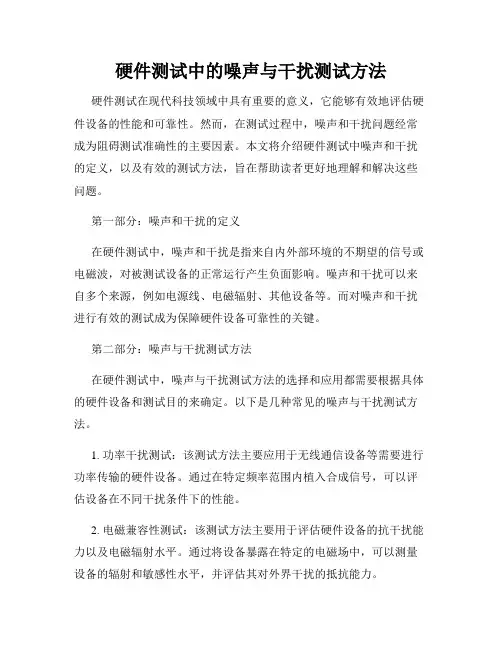

硬件测试中的噪声与干扰测试方法硬件测试在现代科技领域中具有重要的意义，它能够有效地评估硬件设备的性能和可靠性。
然而，在测试过程中，噪声和干扰问题经常成为阻碍测试准确性的主要因素。
本文将介绍硬件测试中噪声和干扰的定义，以及有效的测试方法，旨在帮助读者更好地理解和解决这些问题。
第一部分：噪声和干扰的定义在硬件测试中，噪声和干扰是指来自内外部环境的不期望的信号或电磁波，对被测试设备的正常运行产生负面影响。
噪声和干扰可以来自多个来源，例如电源线、电磁辐射、其他设备等。
而对噪声和干扰进行有效的测试成为保障硬件设备可靠性的关键。
第二部分：噪声与干扰测试方法在硬件测试中，噪声与干扰测试方法的选择和应用都需要根据具体的硬件设备和测试目的来确定。
以下是几种常见的噪声与干扰测试方法。
1. 功率干扰测试：该测试方法主要应用于无线通信设备等需要进行功率传输的硬件设备。
通过在特定频率范围内植入合成信号，可以评估设备在不同干扰条件下的性能。
2. 电磁兼容性测试：该测试方法主要用于评估硬件设备的抗干扰能力以及电磁辐射水平。
通过将设备暴露在特定的电磁场中，可以测量设备的辐射和敏感性水平，并评估其对外界干扰的抵抗能力。
3. 噪声抑制测试：该测试方法主要应用于音频和视频设备等需要进行信号处理的硬件设备。
通过注入不同程度的噪声信号，可以评估设备对噪声的抑制能力，以及对正常信号的保真度。
4. 瞬态电磁干扰测试：该测试方法主要应用于评估硬件设备对瞬态电磁干扰的抵抗能力。
通过在设备周围产生突发电磁波，可以观察设备在不同干扰强度下的工作状态，并评估其稳定性和可靠性。
第三部分：测试结果分析与优化噪声与干扰测试的结果分析是测试过程中的关键环节，必须根据具体的测试目的和硬件设备特点进行合理的评估和优化。
以下是几种常见的测试结果分析与优化方法。
1. 信噪比分析：通过测量设备在不同信号强度下的信号与噪声比，可以评估设备的接收能力和信号处理能力，并找出可能的改进方案。
