HXD1C制动及供风系统说明

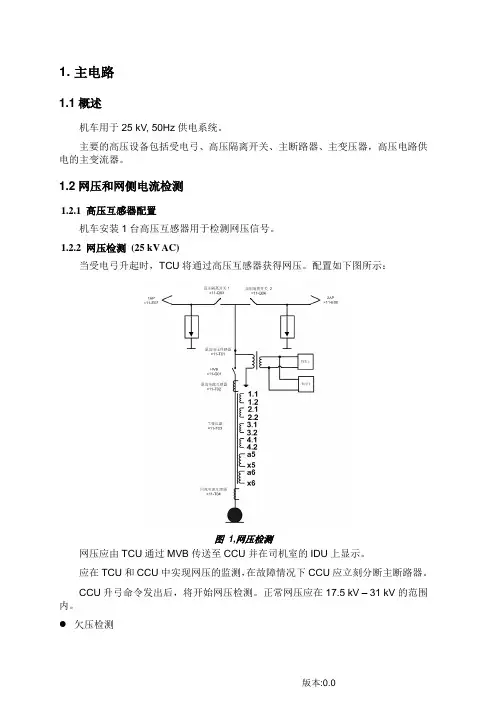

1. 主电路1.1概述机车用于25 kV, 50Hz供电系统。

主要的高压设备包括受电弓、高压隔离开关、主断路器、主变压器，高压电路供电的主变流器。

1.2网压和网侧电流检测1.2.1 高压互感器配置机车安装1台高压互感器用于检测网压信号。

1.2.2 网压检测(25 kV AC)当受电弓升起时，TCU将通过高压互感器获得网压。

配置如下图所示：图1,网压检测网压应由TCU通过MVB传送至CCU并在司机室的IDU上显示。

应在TCU和CCU中实现网压的监测，在故障情况下CCU应立刻分断主断路器。

CCU升弓命令发出后，将开始网压检测。

正常网压应在17.5 kV – 31 kV的范围内。

欠压检测如果网压低于17 kV超过1秒钟，主断路器将被分断。

只有当网压高于17.5kV 超过1秒钟后，主断路器才允许重新合上。

如果在主断路器合上之后的0~0.6秒之内网压低压15 kV，主断路器应断开并锁定2分钟；如果30分钟之内发生了2次，主断路器应被锁定。

超压检测如果网压高于31.5 kV超过40秒钟，主断路器将被分断；如果网压高于32 kV，主断路器立刻断开。

只有当网压低于31kV超过20秒后，主断路器才允许重新合上。

1.2.3原边电流和回流电流检测TCU通过电流互感器获得网侧电流。

在原边绕组的两端将安装2个网侧电流互感器=11-T02和=11-T04，分别用于测量原边电流和回流电流。

配置如下：图 2 原边电流检测TCU应实现网侧电流的检测，在高压电路故障情况下，TCU应立刻分断主断路器。

网侧电流应通过MVB传送至CCU并在司机室的IDU上显示。

网侧电流保护：参数动作值动作备注原边电流和回流电流的差值（r.m.s值）I diff＞45A 时间大于2.0 s.分断主断路器检测原边绕组接地故障。

注：保护动作1次，合主断30分钟后清1.3主变压器保护对于主变压器的保护，控制系统主要有变压器油温的监控、变压器油流状态的监控、变压器压力释放阀监控三种，三种状态由微机系统进行监控，根据监控的情况进行相应的控制与保护。

1. 主电路1.1概述机车用于25 kV, 50Hz供电系统。

主要的高压设备包括受电弓、高压隔离开关、主断路器、主变压器，高压电路供电的主变流器。

1.2网压和网侧电流检测1.2.1 高压互感器配置机车安装1台高压互感器用于检测网压信号。

1.2.2 网压检测(25 kV AC)当受电弓升起时，TCU将通过高压互感器获得网压。

配置如下图所示：图1,网压检测网压应由TCU通过MVB传送至CCU并在司机室的IDU上显示。

应在TCU和CCU中实现网压的监测，在故障情况下CCU应立刻分断主断路器。

CCU升弓命令发出后，将开始网压检测。

正常网压应在17.5 kV – 31 kV的范围内。

欠压检测如果网压低于17 kV超过1秒钟，主断路器将被分断。

只有当网压高于17.5kV 超过1秒钟后，主断路器才允许重新合上。

如果在主断路器合上之后的0~0.6秒之内网压低压15 kV，主断路器应断开并锁定2分钟；如果30分钟之内发生了2次，主断路器应被锁定。

超压检测如果网压高于31.5 kV超过40秒钟，主断路器将被分断；如果网压高于32 kV，主断路器立刻断开。

只有当网压低于31kV超过20秒后，主断路器才允许重新合上。

1.2.3原边电流和回流电流检测TCU通过电流互感器获得网侧电流。

在原边绕组的两端将安装2个网侧电流互感器=11-T02和=11-T04，分别用于测量原边电流和回流电流。

配置如下：图 2 原边电流检测TCU应实现网侧电流的检测，在高压电路故障情况下，TCU应立刻分断主断路器。

网侧电流应通过MVB传送至CCU并在司机室的IDU上显示。

网侧电流保护：1.3主变压器保护对于主变压器的保护，控制系统主要有变压器油温的监控、变压器油流状态的监控、变压器压力释放阀监控三种，三种状态由微机系统进行监控，根据监控的情况进行相应的控制与保护。

1.3.1布赫保护为了保护机车，主变压器将安装布赫继电器，它能检测主变压器内部的气体压力。

HXD1C机车操纵必知1、段内出勤必须领取小电台，一二位机车必须进行小电台试通话，确认通话良好；电力机车出段时必须要有“受电弓合格证”；2、库内制动机实验，司机2或是学习司机下车检查：制动时，闸片压紧制动盘，空气制动指示器显示红色；缓解时，闸片离开制动盘，空气制动指示器显示绿色。

3、双机连接风管后，一位机车将制动屏设置为本机状态；二位机车将制动屏设置为单机状态，具体操作为：本—单：F3—F5—F1；单—本：F3—F5—F1；确认缓解制动状态是否良好。

4、单机第一次动车前、或单机换端操纵动车前，乘务员必须先进行静态试闸，确认机车制动机作用良好后，在速度不超过5km/h 时进行动态试闸（静态试闸要求按原规定执行，单机动态试闸必须停车）5、电力机车出入段、中间站调车作业、场间转线时，二位机车严禁升弓；严格执行车机联控制度，联控用语必须加入“电力”，同时必须向车站问明前方进路是否去无网区；动车后严守速度，在道岔集中区运行速度不得超过15km/h,并随时确认进路信号的显示和接触网终点标位置，密切注视接触网，发现异常立即停车，防止进入无网区，造成弓网故障。

6、电力机车换端作业时必须将自阀至于最大减压量后放置重联位，单阀至于最大减压位。

并将制动机插销插好，方可换室。

换端后动车前必须进行机车制动机单自阀试验。

7、电力机车运行中必须随时确认总风缸压力不低于720KPA，控制电压不低于105V，在分相绝缘区前1000，及时使用强泵风将总风缸压力打至850KPA以上；通过分相绝缘区闭合主断路器后，确认网压正常合电后，控制电压110v后再加载。

8、电力机车运行中通过分相绝缘区前（第一次禁止双弓前1000米），学习司机或是司机2必须移位立岗，机班必须呼唤确认风表压力正常；通过分相绝缘区后准备闭合主断路器前，机班必须呼唤确认网压显示在29 kv—19kv之间，方可闭合主断路器。

9、电力机车出入段、中间站调车作业及站内停车后，必须将机车换向手柄置于“0”位，做好“物理隔断”。

关于下发HXD1C型机车制动机操作流程的通知(暂行)株机技措〔2009〕52号为确保HXD1C机车的正常运用，现制定CCBⅡ制动机的试验操作流程，请相关部门认真执行。

一、HXD1C机车制动机试验（一）、设置CCBⅡ制动系统CCBⅡ制动系统可通过司机室微机屏（LCDM）在本机（列车管投入）或在单机状态（列车管切除）设置。

在司机室制动显示屏LCDM起动完毕后，按压F3，查询制动系统的设置状态，本机牵引货物列车的正常显示为：500kPa 操纵端投入货车不补风LCDM流量表上方显示“本机”字样。

如为牵引货物列车第二位重联运行时正常显示为：500kPa 操纵端切除货车不补风LCDM流量表上方显示“单机”字样。

大闸、小闸置运转位。

（这样可以保证处于单机位的机车在自身系统失电时产生制动）如按压F3查询符合以上规定的，按压F8退回。

如不符合以上规定的需重新设置时，先按F3键，显示屏出现“新设置”一栏后（如未出现“新设置”一栏就再按一次F3键），再按需要并根据显示屏上的提示进行相应的设置，设置完毕后按F1键确定并再次按F1键执行。

注意：1、运行中制动显示屏（LCDM）只能显示F3(电空制动)、F7（显示信息）。

2、牵引客运列车或者行包列车时，只需将列车管定压由500kPa调为600kPa，严禁在制动系统微机屏上进行客/货转换。

显示屏上只允许设置为“货车”。

3、禁止在“补机”状态下进行任何牵引作业。

4、在现有条件下，制动系统显示屏上严禁设置为“补风”，只能设置为“不补风”。

注：制动机上电默认为“补风”，开车前必须转换为“不补风”，否则按B类违章考核。

5、出现列车管起非常或监控装置动作时，应将大闸手柄置“紧急”或“抑制”位，按显示屏的消息框的提示进行操作（紧急制动产生后，必须将自动制动阀置紧急位60S后才可缓解）。

6、非操纵端大闸手柄应锁闭在重联位，小闸手柄在运转位。

7、机车在行车中发现有数据丢失现象，若通过LCDM无法调整，可通过低压柜上的CCBⅡ电源开关，将制动系统断电后再恢复电源（注：断电后将产生制动作用，应在机车停车后实施）。

HX D1C型电力机车操纵办法及注意事项株洲机务段京广北运用车间2009年11月前言为了改善铁路动力革新，铁道部新增一批和谐号机车，用于京广线大吨位的牵引任务。

为使我段安全、高效、优质的完成牵引动力的转型工作，结合和谐号电力机车的特性，我们本着实际、实用、实效、简学、易懂的原则组织编写了这篇《HX D1C型电力机车操作办法及注意事项》。

审编：段长李恪宜、总工李星光、副段长刘彬、陈积俊主持编写：彭国梁、胡震主要持笔编写人员：曹明坚、戴勇、吴珠华、陈海洋、邓毅、罗辉由于时间仓促，经验缺乏，文中尚有诸多不足之处，敬请广大读者在实际工作中多提宝贵意见，以便今后进一步完善。

目录1、接班后升弓前机车检查注意事项2、升弓后的检查试验注意事项2.1制动机试验2.2高压试验3、机车换端、连挂操作方法及注意事项3.1机车换端操作3.2连挂作业操作4、始发站开车前的操作注意事项5、列车运行中操纵注意事项5.1过分相控制：5.2警惕键使用：5.3关键站操作注意事项5.4定速控制6、机车故障应急处理6.1、受电弓升不起的处理6.2、主断路器无法闭合的处理6.3、牵引力无法给出时的处理6.4、电机故障时的切除方法7、库内机车停放操纵注意事项7.1入库退乘作业7.2库内顶送机车作业8、机车附挂时操作方法及注意事项1、库内接班升弓前的检查及操作注意事项1)闭合电源柜面板上控制电源输出开关、停放制动开关、24V电源输出开关，确认蓄电池电压不低于77V。

2)低压柜上所有控制开关必须在竖直位，闭合所有自动开关。

3)打开总风截断塞门A10及使用“蓝色”钥匙开通连锁钥匙阀U99（竖直位）。

4)检查机车膨胀水箱水位正常，变压器油温油位正常，空压机油位不低于1/2、各仪表、显示屏画面及作用正常。

空气管路、制动器单元各切断阀门处在”开”位置。

检查第三方设备柜内所有设备开关在正常位。

5)检查机械间、车体外侧无人，鸣笛升弓，副班司机开门确认。

6)插入电钥匙后，将受电弓扳钮推向“升”，机车在有风状态下自动升后弓，无风状态下，辅助压缩机自动打风直至满足受电弓升弓风压。

HXD1C型电力机车风源系统一、系统简介HXD1C型电力机车风源系统是一种用于电力机车的辅助供气系统。

该系统通过控制空气压缩机的运行，产生压缩空气供给机车制动系统、控制系统和辅助设备使用。

在电力机车的运行中，风源系统起着重要的作用，确保了机车正常的制动和控制功能。

该文档将详细介绍HXD1C型电力机车风源系统的组成部件、工作原理及其主要功能。

二、系统组成HXD1C型电力机车风源系统主要由以下组成部分组成：1.空气压缩机: 空气压缩机是风源系统的核心组件，它负责将空气压缩到一定压力，并将其输送至机车的制动系统、控制系统和辅助设备。

2.油水分离器: 油水分离器用于将空气中的油水分离，确保系统供气的干燥和清洁。

3.阀门控制系统: 阀门控制系统负责控制空气的进出，根据机车的需求进行调节。

4.高压储气器: 高压储气器用于储存压缩空气，以备不时之需。

5.配气阀组: 配气阀组包括制动阀、救济阀和辅助设备阀等，用于控制空气的流向和压力。

三、系统工作原理HXD1C型电力机车风源系统的工作原理如下：1.空气压缩机工作: 由机车的发动机驱动空气压缩机进行工作，将大气中的空气压缩到一定压力。

2.油水分离: 经过油水分离器分离油水颗粒，确保供气的干燥和清洁。

3.高压储气器存储气体: 压缩空气进入高压储气器，储存待用。

4.配气阀控制: 配气阀根据车辆的需求控制空气的流向和压力，向机车的制动系统、控制系统和辅助设备供气。

5.辅助设备供气: 风源系统还向机车的辅助设备如空调、厕所系统等提供所需的压缩空气。

总结起来，HXD1C型电力机车风源系统通过空气压缩机、油水分离器、阀门控制系统和高压储气器等组件实现对电力机车的制动系统、控制系统和辅助设备供气，保证机车正常的运行。

四、系统功能HXD1C型电力机车风源系统具有如下主要功能：1.制动功能: 通过供气给机车的制动系统，确保机车在行驶过程中具备安全而可靠的制动功能。

2.控制功能: 通过供气给某些控制设备（如转向架机械间PTI阀、制动缸等），实现对机车转向、制动等方面的控制。

第2 章机车操作说明版本：第1.1版修改记录版本号更改日期更改的主要原因更改的章节与内容1.02009-04-30初始创建全部1.12009-08-30根据投标文件评审意见进行修改全部目录1 概述 (7)1.1 安全相关术语的定义 (7)1.2 有资质的人员 (7)1.3 重要提示 (7)1.4 安全原理 (9)1.4.1 联锁系统 (9)1.4.2 紧急制动回路 (9)1.4.3 惩罚制动回路 (12)2 启动和停止操作的位置方案 (14)3 启动操作 (15)3.1 机车外部的检查 (15)3.2 机械间的准备 (15)3.2.1 运用过程 (19)3.3 在司机室内的准备 (20)3.3.1 操纵台 (20)3.4 日常检查 (26)3.4.2 撒砂试验 (36)3.4.3 泄漏试验 (37)3.4.4 监控系统试验 (39)3.4.5 回到运用模式 (40)3.5 修理工作之后的检查 (41)3.5.1 用车长阀试验紧急制动 (41)3.5.2 使用紧急制动按钮试验紧急制动 (43)3.6 外部照明，标志灯 (45)3.6.1 端部照明 (45)3.6.2 侧面照明 (46)3.7 内部照明 (47)3.7.1 司机室灯 (47)3.7.2 机械间灯 (48)3.8 信号设备 (48)3.8.1 高音风笛/低音风笛 (48)3.9 空调 (49)4 启动和牵引操作 (51)4.1 司机控制器 (51)4.1.1 钥匙开关 (51)4.1.2 方向开关 (52)4.1.3 牵引/制动手柄 (52)4.1.4 定速控制 (53)4.2 牵引操作 (54)4.2.1 要求 (54)4.2.2 过程 (54)4.2.3 防滑和防空转控制 (55)4.3 制动操作 (56)4.3.1 空气制动概览 (56)4.3.2 压缩空气设备 (58)4.3.3 电制动 (58)4.3.4 间接/自动空气制动 (59)4.3.5 直接/独立空气制动 (59)4.3.6 EBV 手柄的位置 (60)4.3.7 停放车制动 (60)4.3.8 截止阀 (65)4.4 撒砂 (69)4.4.1 设置撒砂电磁阀 (69)4.4.2 砂箱加热器 (70)4.5 无人警惕装置 (71)4.6 库内动车 (73)4.6.1 操作顺序及要求 (73)4.6.2 库内动车结束 (74)4.7 机车防寒准备 (74)4.8 过分相 (75)4.8.1 分相区指示信号 (75)4.8.2 过分相过程 (76)4.8.3 在IDU 上的过分相指示 (77)5司机换端 (79)5.1 离开司机室 (79)5.2 司机室占用 (79)5.3 自动换端 (80)6 停止机车操作 (82)6.1 接地程序 (84)7 显示屏的数据输入 (85)7.1 车辆质量 (85)7.2 轮径设置 (85)7.3 连挂速度控制 (86)8 重联－解开重联 (87)8.1 联挂程序 (87)8.1.1 机械重联 (88)8.1.2 电气连接 (89)8.1.3 气路连接 (90)8.2 重联模式 (91)8.2.1 两台车之间的重联 (91)8.2.2 整台车和车辆 (95)9 无火回送 (96)9.1 整台车的回送 (96)9.2 在重联车辆内拖运故障整台车 (98)10 速度调节/定速控制 (99)10.1 操作 (99)10.1.1 断开和闭合定速控制 (99)10.1.2 给出最大的可用牵引力 (99)10.1.3 操作单独制动/直接制动 (101)10.1.4 自动制动/间接制动的操作 (101)10.1.5 牵引方向选择 (102)10.1.6 车辆数据的设定 (102)10.1.7 确认操作 (102)10.2 牵引货运车辆的限制 (103)10.3 运用状态 (103)10.3.1 10.3.2 10.3.3 10.3.4 启动和结束定速控制操作 (103)停放制动模式和静止 (104)牵引模式 (104)在牵引模式和制动模式之间切换 (106)10.3.5 定速控制的制动模式 (106)10.3.6 手动制动 (107)10.4 监控 (108)10.4.1 故障 (108)10.4.2 误操作 (109)1 概述1.1 安全相关术语的定义与技术安全相关的重要事项以图标的方式说明。
