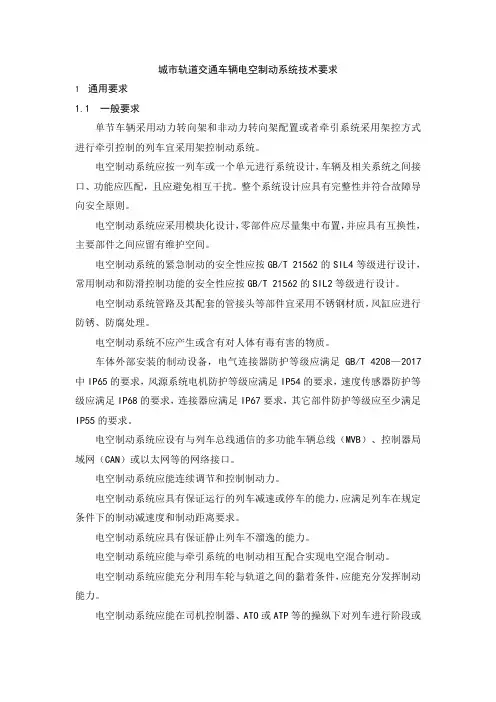

城市轨道交通车辆电空制动系统技术要求1 通用要求1.1 一般要求单节车辆采用动力转向架和非动力转向架配置或者牵引系统采用架控方式进行牵引控制的列车宜采用架控制动系统。
电空制动系统应按一列车或一个单元进行系统设计,车辆及相关系统之间接口、功能应匹配,且应避免相互干扰。
整个系统设计应具有完整性并符合故障导向安全原则。
电空制动系统应采用模块化设计,零部件应尽量集中布置,并应具有互换性,主要部件之间应留有维护空间。
电空制动系统的紧急制动的安全性应按GB/T 21562的SIL4等级进行设计,常用制动和防滑控制功能的安全性应按GB/T 21562的SIL2等级进行设计。
电空制动系统管路及其配套的管接头等部件宜采用不锈钢材质,风缸应进行防锈、防腐处理。
电空制动系统不应产生或含有对人体有毒有害的物质。
车体外部安装的制动设备,电气连接器防护等级应满足GB/T 4208—2017中IP65的要求,风源系统电机防护等级应满足IP54的要求,速度传感器防护等级应满足IP68的要求,连接器应满足IP67要求,其它部件防护等级应至少满足IP55的要求。
电空制动系统应设有与列车总线通信的多功能车辆总线(MVB)、控制器局域网(CAN)或以太网等的网络接口。
电空制动系统应能连续调节和控制制动力。
电空制动系统应具有保证运行的列车减速或停车的能力,应满足列车在规定条件下的制动减速度和制动距离要求。
电空制动系统应具有保证静止列车不溜逸的能力。
电空制动系统应能与牵引系统的电制动相互配合实现电空混合制动。
电空制动系统应能充分利用车轮与轨道之间的黏着条件,应能充分发挥制动能力。
电空制动系统应能在司机控制器、ATO或ATP等的操纵下对列车进行阶段或一次性的制动与缓解控制。
电空制动系统正常工作压力范围宜为750kPa~900kPa或800kPa~950kPa,最高工作压力不应大于1000kPa。
当电空制动系统总风管(缸)空气压力降到低于某一压力值时,列车应自动采取导向安全的措施保障列车运行安全。

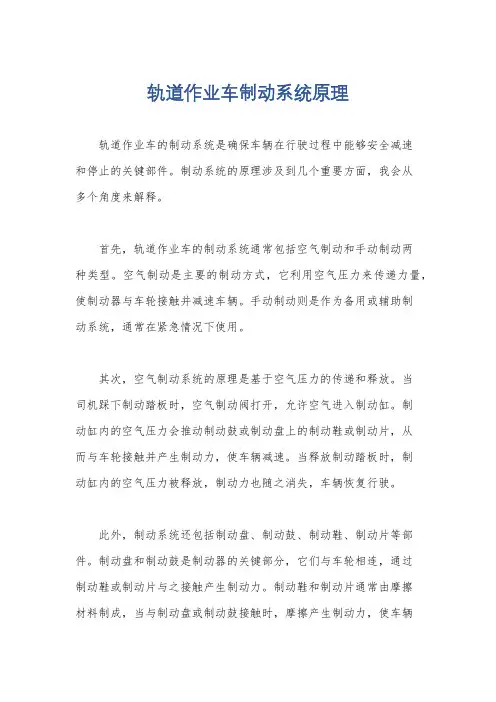

轨道作业车制动系统原理
轨道作业车的制动系统是确保车辆在行驶过程中能够安全减速
和停止的关键部件。
制动系统的原理涉及到几个重要方面,我会从
多个角度来解释。
首先,轨道作业车的制动系统通常包括空气制动和手动制动两
种类型。
空气制动是主要的制动方式,它利用空气压力来传递力量,使制动器与车轮接触并减速车辆。
手动制动则是作为备用或辅助制
动系统,通常在紧急情况下使用。
其次,空气制动系统的原理是基于空气压力的传递和释放。
当
司机踩下制动踏板时,空气制动阀打开,允许空气进入制动缸。
制
动缸内的空气压力会推动制动鼓或制动盘上的制动鞋或制动片,从
而与车轮接触并产生制动力,使车辆减速。
当释放制动踏板时,制
动缸内的空气压力被释放,制动力也随之消失,车辆恢复行驶。
此外,制动系统还包括制动盘、制动鼓、制动鞋、制动片等部件。
制动盘和制动鼓是制动器的关键部分,它们与车轮相连,通过
制动鞋或制动片与之接触产生制动力。
制动鞋和制动片通常由摩擦
材料制成,当与制动盘或制动鼓接触时,摩擦产生制动力,使车辆
减速。
最后,制动系统的原理还涉及到制动液、制动管路和制动辅助系统。
制动液在空气制动系统中起着传递压力和润滑作用,而制动管路则将压力传递到各个制动器。
制动辅助系统如制动助力器和防抱死系统则提供了额外的安全和辅助功能,确保制动系统在各种条件下都能可靠工作。
总的来说,轨道作业车的制动系统原理涉及到空气压力传递、摩擦制动原理、制动器部件和制动辅助系统等多个方面,它们共同作用确保了车辆在行驶过程中的安全减速和停止。

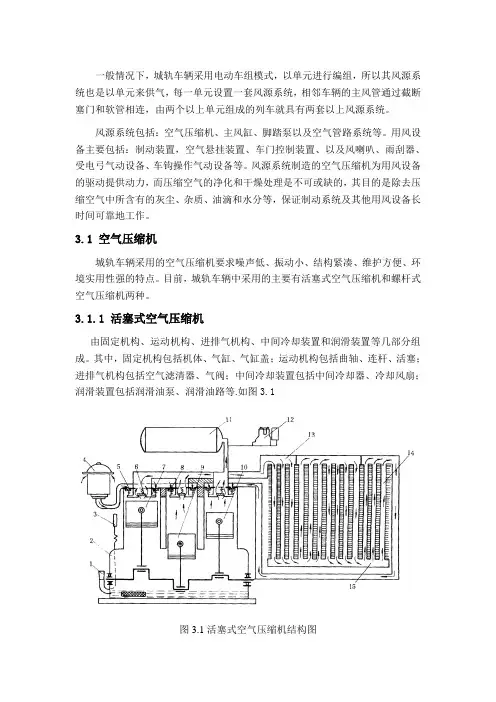

一般情况下,城轨车辆采用电动车组模式,以单元进行编组,所以其风源系统也是以单元来供气,每一单元设置一套风源系统,相邻车辆的主风管通过截断塞门和软管相连,由两个以上单元组成的列车就具有两套以上风源系统。
风源系统包括:空气压缩机、主风缸、脚踏泵以及空气管路系统等。
用风设备主要包括:制动装置,空气悬挂装置、车门控制装置、以及风喇叭、雨刮器、受电弓气动设备、车钩操作气动设备等。
风源系统制造的空气压缩机为用风设备的驱动提供动力,而压缩空气的净化和干燥处理是不可或缺的,其目的是除去压缩空气中所含有的灰尘、杂质、油滴和水分等,保证制动系统及其他用风设备长时间可靠地工作。
3.1 空气压缩机城轨车辆采用的空气压缩机要求噪声低、振动小、结构紧凑、维护方便、环境实用性强的特点。
目前,城轨车辆中采用的主要有活塞式空气压缩机和螺杆式空气压缩机两种。
3.1.1 活塞式空气压缩机由固定机构、运动机构、进排气机构、中间冷却装置和润滑装置等几部分组成。
其中,固定机构包括机体、气缸、气缸盖;运动机构包括曲轴、连杆、活塞;进排气机构包括空气滤清器、气阀;中间冷却装置包括中间冷却器、冷却风扇;润滑装置包括润滑油泵、润滑油路等.如图3.1图3.1活塞式空气压缩机结构图1-润滑油泵;2-体;3-油压表;4-空气滤清器;5、8-进气阀片;6-排气阀片;7、9-低压活塞;10-高压活塞;11-主风缸;12-压力控制器;13-上集气箱;14-散热管;15-下集气它是由电机通过联轴节驱动空压机曲轴转动,曲柄连杆机构带动高、低压缸活塞同时在气缸内做上下往复运动。
由于曲柄中部的三个轴颈在轴向平面内互成120°,两个低压活塞和一个高压活塞分别相隔120°转角。
当低压活塞下行时,活塞顶面与缸盖形成真空,经空气滤清器的大气推开进气阀门,进入低压汽缸,此时排气阀在弹簧和中冷器内空气压力的作品用下关闭。
当低压活塞上行时,气缸内的空气被压缩,其压力大于排气阀片上方压力与排气弹簧的弹力之和时压缩排气阀弹簧而推开排气阀片,具有一定压力的空气排出缸外,而进气阀片在气缸内压力及其弹簧的作用下关闭。
城市轨道交通车辆的制动模式随着城市轨道交通的快速发展,轨道交通车辆的制动系统也得到了极大的改进和完善。
车辆的制动模式是指车辆在运行过程中,通过何种方式来减速和停车。
目前,常见的城市轨道交通车辆制动模式主要包括电制动、气制动和机械制动。
电制动是城市轨道交通车辆中最常见的制动模式之一。
它是通过电动机的反向工作将车辆动能转化为电能,再通过电阻器将电能转化为热能来实现减速和停车。
电制动具有制动力大、响应速度快、制动距离短等优点,是车辆制动的首选模式。
此外,电制动还可以通过调整电机的工作方式来实现不同的制动效果,如再生制动和电阻制动。
气制动是城市轨道交通车辆中另一种常见的制动模式。
它是通过压缩空气来产生制动力,实现车辆的减速和停车。
气制动主要由制动踏板、空气压缩机、储气罐和制动器组成。
当司机踩下制动踏板时,空气压缩机会将空气压缩并储存在储气罐中,当需要制动时,空气会通过制动器释放出来,产生制动力。
气制动具有制动力稳定、可靠性高等优点,适用于高速运行的轨道交通车辆。
机械制动是城市轨道交通车辆中较为传统的制动模式,主要通过摩擦力来实现减速和停车。
机械制动主要由制动盘、刹车片和刹车踏板组成。
当司机踩下刹车踏板时,刹车片会与制动盘接触并产生摩擦力,从而减速和停车。
机械制动具有结构简单、制动力稳定等优点,但相对于电制动和气制动来说,制动效果较差。
除了上述三种主要的制动模式,城市轨道交通车辆还常常采用辅助制动模式,如惯性制动、再生制动和电阻制动。
惯性制动是指利用车辆的惯性来实现减速和停车,通过调整车辆的传动装置来改变车辆的运动状态。
再生制动是指利用电动机的工作原理,将车辆动能转化为电能并回馈给电网,实现能量的回收和再利用。
电阻制动是指通过调整电阻器的工作状态,将电能转化为热能来实现制动。
城市轨道交通车辆的制动模式主要包括电制动、气制动和机械制动。
电制动具有制动力大、响应速度快的优点;气制动具有制动力稳定、可靠性高的特点;机械制动结构简单、制动力稳定。
城轨电空制动系统工作原理一、概述城轨电空制动系统是城市轨道交通中常见的一种制动方式,它通过电力和气压来实现列车的制动。
该系统具有安全可靠、制动效果好等优点,因此被广泛应用于城市轨道交通中。
二、系统组成城轨电空制动系统主要由以下几部分组成:1. 制动管路:由气缸、管路和阀门等组成,负责传递气压信号。
2. 电控装置:由控制器和计算机等组成,负责控制整个制动系统的运行。
3. 制动盘和制动鞋:负责产生摩擦力,使列车减速或停车。
4. 供电装置:为整个制动系统提供电力支持。
三、工作原理城轨电空制动系统的工作原理可以分为以下几个步骤:1. 列车司机踩下紧急制动按钮或自然停车按钮时,控制器会发出信号给计算机。
2. 计算机根据接收到的信号计算出列车需要施加的刹车力,并将指令发送给气压控制器。
3. 气压控制器根据计算机发送的指令,控制制动管路中的气压变化,使制动盘和制动鞋接触,产生摩擦力。
4. 列车减速或停车后,计算机会发出解除制动信号,气压控制器则会减少或消除气压信号,使制动盘和制动鞋分离。
四、具体操作流程1. 列车司机踩下紧急制动按钮或自然停车按钮时,控制器会发出信号给计算机。
2. 计算机根据接收到的信号计算出列车需要施加的刹车力,并将指令发送给气压控制器。
3. 气压控制器根据计算机发送的指令,控制主风管中的气压变化。
当需要施加刹车时,气压控制器会打开快速放空阀门,使主风管中的气体迅速排放。
当需要解除刹车时,气压控制器则会关闭快速放空阀门,并逐渐增加主风管中的气体压力。
4. 当主风管中的气体压力下降到一定程度时,进入辅助风管中的空气就会被抽入主风管。
这些空气会经过气压控制器中的电磁阀,进入制动缸中。
当空气进入制动缸时,气缸活塞就会向外推动,使制动盘和制动鞋接触,产生摩擦力。
5. 列车减速或停车后,计算机会发出解除制动信号,气压控制器则会逐渐减少或消除主风管中的气体压力。
这样一来,进入辅助风管中的空气也就不再进入制动缸了。
学术论坛 城轨车辆空气制动防滑控制策略詹文田(中车青岛四方机车车辆股份有限公司,山东 青岛 266000)摘要:现代化社会建设进程逐步推进,人们的出行和交通需求有所增长,我国在城市交通系统的建设方面加大了投入力度。
城轨车辆交通作为一种环保、先进的公共交通方式,受到了人们的普遍欢迎,其安全性和可靠性成为了社会各界密切关注的话题。
本文对城轨车辆空气制动防滑系统的组成和控制原理进行了探讨,分析了城轨车辆空气制动防滑的具体控制策略。
关键词:城轨;车辆;空气制动;防滑;控制城市轨道交通车辆是借助空气制动的作用,保证距离安全,这一制动过程中必须要合理控制制动管路系统和整体的防滑机制,保证城市轨道车辆的安全性。
车辆制动系统运行对于城轨车辆的安全防滑效果起着决定性的作用,应结合城轨车辆空气制动系统的运行原理,采取有效的控制方法,提高城轨车辆空气制动防滑的有效性,强化运行安全。
1 城轨车辆空气制动防滑系统的组成和控制原理城轨车辆防滑控制系统的基本组成大体都是相同的,分为几个不同的构成部分,包括速度传感器、自动控制装置、防滑阀以及基础制动装置。
在空气制动防滑系统中的核心是防滑控制板,通过对两个停放制动控制装置进行控制,能够达到空气制动的目的,其中应用到了速度传感器、防滑排风阀和防滑控制单元、速度传感器,能够保持信号稳定输出幅值,维护低速行进时的功能安全。
防滑控制单元的应用范围广泛,对于滑行程度能够进行控制,以免出现滑行距离过长的情况,保证运行安全。
防滑排风阀是对制动缸压力进行控制的设施,利用防滑控制单元的控制信号,实现自动控制功能,当车辆产生滑行时,防滑控制系统对某个轴的空气制动缸压力进行改变,实现防滑制动控制效果。
通常情况下,防滑排风阀的工作状态可以分为保压位、充气位和排气位三种,保压位状态下保压电磁阀得电,切断制动缸通路,保持制动缸压力,充气位状态下缓解电磁阀和保压电磁阀不得电,但是对于制动系统的制动效果不会产生影响,保证城轨车辆的正常稳定行驶,排气位状态下保压电磁阀和缓解电磁阀均得电,切断制动缸通路,排除制动缸压力[1]。
城市轨道交通车辆电空制动系统征求意见稿目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 使用条件 (6)5 通用要求 (6)6 技术要求 (8)7 试验方法 (10)8 检验规则 (17)9 标志、包装、运输和储存 (18)参考文献 (20)前言本文件按照GB/T 1.1—2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。
本文件的发布机构不承担识别专利的责任。
本文件由中华人民共和国住房和城乡建设部提出。
本文件由全国城市轨道交通标准化技术委员会(SAC/TC 290)归口。
本文件起草单位:中车青岛四方车辆研究所有限公司、中国中车股份有限公司、中车青岛四方机车车辆股份有限公司、中车长春轨道客车股份有限公司、中车株洲电力机车有限公司、南京中车浦镇海泰制动设备有限公司、北京纵横机电科技有限公司、同济大学、西南交通大学、北京市地铁运营有限公司、广州地铁集团有限公司、深圳地铁建设集团有限公司、成都轨道交通集团有限公司、中铁检验认证(青岛)车辆检验站有限公司、克诺尔车辆设备(苏州)有限公司。
本文件主要起草人:李培署、冯勇、朱建春、闫磊、石喆文、安震、王林美、王正、王晓东、孟繁辉、任得鹏、刘元清、樊贵新、田春、王俊勇、李莉、龙静、梁锦发、陈英、孙峰、赵建飞。
城市轨道交通车辆电空制动系统1 范围本文件规定了城市轨道交通车辆电空制动系统的使用环境条件、通用要求、技术要求、试验方法、检验规则、标志、包装、运输和储存。
本文件适用于地铁、市域快速轨道车辆用电空制动系统,轻轨、单轨、有轨电车、自导向轨道等城市轨道交通车辆用电空制动系统可参照执行。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
一般情况下,城轨车辆采用电动车组模式,以单元进行编组,所以其风源系统也是以单元来供气,每一单元设置一套风源系统,相邻车辆的主风管通过截断塞门和软管相连,由两个以上单元组成的列车就具有两套以上风源系统。
风源系统包括:空气压缩机、主风缸、脚踏泵以及空气管路系统等。
用风设备主要包括:制动装置,空气悬挂装置、车门控制装置、以及风喇叭、雨刮器、受电弓气动设备、车钩操作气动设备等。
风源系统制造的空气压缩机为用风设备的驱动提供动力,而压缩空气的净化和干燥处理是不可或缺的,其目的是除去压缩空气中所含有的灰尘、杂质、油滴和水分等,保证制动系统及其他用风设备长时间可靠地工作。
3.1 空气压缩机城轨车辆采用的空气压缩机要求噪声低、振动小、结构紧凑、维护方便、环境实用性强的特点。
目前,城轨车辆中采用的主要有活塞式空气压缩机和螺杆式空气压缩机两种。
3.1.1 活塞式空气压缩机由固定机构、运动机构、进排气机构、中间冷却装置和润滑装置等几部分组成。
其中,固定机构包括机体、气缸、气缸盖;运动机构包括曲轴、连杆、活塞;进排气机构包括空气滤清器、气阀;中间冷却装置包括中间冷却器、冷却风扇;润滑装置包括润滑油泵、润滑油路等.如图3.1图3.1活塞式空气压缩机结构图1-润滑油泵;2-体;3-油压表;4-空气滤清器;5、8-进气阀片;6-排气阀片;7、9-低压活塞;10-高压活塞;11-主风缸;12-压力控制器;13-上集气箱;14-散热管;15-下集气它是由电机通过联轴节驱动空压机曲轴转动,曲柄连杆机构带动高、低压缸活塞同时在气缸内做上下往复运动。
由于曲柄中部的三个轴颈在轴向平面内互成120°,两个低压活塞和一个高压活塞分别相隔120°转角。
当低压活塞下行时,活塞顶面与缸盖形成真空,经空气滤清器的大气推开进气阀门,进入低压汽缸,此时排气阀在弹簧和中冷器内空气压力的作品用下关闭。
当低压活塞上行时,气缸内的空气被压缩,其压力大于排气阀片上方压力与排气弹簧的弹力之和时压缩排气阀弹簧而推开排气阀片,具有一定压力的空气排出缸外,而进气阀片在气缸内压力及其弹簧的作用下关闭。
城轨车辆的风源系统的名词解释
城轨车辆的风源系统,也称为空气压缩系统,是城市轨道交通中的一个重要组成部分。
它是通过空气压缩机将空气压缩为高压气体,提供给轨道车辆的多个系统使用。
风源系统主要由以下几个部分组成:
1. 空气压缩机:负责将外界空气吸入并通过压缩机的作用将其压缩成高压气体。
2. 储气罐:负责储存被压缩的高压气体,以便在需要时提供给车辆系统使用。
3. 液压系统:将压缩空气转化为液压能量,驱动车辆的刹车系统、悬挂系统等。
4. 空调系统:使用压缩空气为车辆提供空调功能,调节车厢内部的温度和湿度。
5. 制动系统:通过压缩空气为车辆提供制动能力,使车辆能够安全、准确地停车。
6. 风挡除冰系统:使用压缩空气为车辆的前挡风玻璃除冰,确保驾驶员视野清晰。
通过风源系统,城轨车辆能够实现多项功能,提高车辆的安全性、舒适性和可靠性。
同时,该系统还能够提高车辆的能源利用效率,减少对传统能源的依赖。
空气制动,又称为机械制动或摩擦制动。
城市轨道交通车辆常用的空气制动方式有闸瓦制动和盘形制动。
空气制动主要以压缩空气为动力,压缩空气由车辆的供气系统供给。
一空气制动系统的组成城市轨道交通车辆的空气制动系统由供气系统、基础制动装置(常见的有闸瓦制动系统与盘形制动装置)、防滑装置和制动控制单元组成。
供气系统主要由空气压缩机、空气干燥剂、压力控制装置和管路组成,供气系统除了给车辆制动系统供气外,还向车辆的空气悬架设备,车门控制装置(气动门),气动喇叭,刮水器及车钩操作气动控制设备等需要压缩空气的设备供气。
防滑装置适用于车轮与钢轨黏着不良时,对制动力进行控制的装置。
它的作用是:防止车轮即将抱死;避免滑动并最佳地利用粘着力,以获取最短的制动距离。
制动控制单元是空气制动的核心部件,它接受微机制动控制单元(EBCU)的指令,然后再指示制动执行部件动作。
其组成部分有:模拟转换阀、紧急阀、称重阀和均匀阀等。
这些部件都安装在一块铝合金的气路板上,实现了集成化。
这样避免用管道连接而造成容易泄露和占用空间大等问题。
二、空气制动系统的控制方式空气制动系统按其作用原理的不同,可以分为直通式空气制动机,自动式空气制动机和直通自动式空气制动机。
1.直通式空气制动机直通式空气制动机的机构如图所示空气压缩机将压缩空气储入总风缸内,经总风缸管至制动阀。
制动阀有缓解位、保压位和制动位3个不同位置。
在缓解位时,制动管内的压缩空气经制动阀Ex (Exhaust) 口排向大气;在保压位时,制动阀保持总风缸、制动管和Ex口各不相通;在制动位时,总风缸管压缩空气经制动阀流向制动管。
(1)制动位驾驶员要实施制动时,首先把操纵手柄放在制动位,总风缸的压缩空气经制动阀进入制动管。
制动管是一根贯穿整个列车,两端封闭的管路。
压缩空气由制动管进入各个车辆的制动缸,压缩空气推动制动缸活塞移动,并通过活塞杆带动基础制动装置,使闸瓦压紧车轮,产生制动作用。
制动力的大小,取决于制动缸内压缩空气的压力,由驾驶员操纵手柄在制动位放置时间长短而定。
(2)缓解位要缓解时,驾驶员将操纵手柄置于缓解位,各车辆制动缸内的压缩空气经制动管从制动阀Ex口排入大气。
操纵手柄在缓解位放置的时间应足够长,使制动缸内的压缩空气排尽,压力降至为零。
此时制动缸活塞借助于制动缸缓解弹簧的复原力,使活塞回到缓解位,闸瓦离开车轮,实现车辆缓解。
(3)保压位制动阀操纵手柄放在保压位时,可保持制动缸内压力不变。
当驾驶员将操纵手柄在制动位与保压位之间来回操纵,或在缓解位与保压位之间来回操纵时,制动缸压力能分阶段上升或降下,即实现阶段制动或阶段缓解。
直通式空气制动机的特点如下:1)制动管增压制动、减压缓解,列车分离时不能自动停车。
2)能实现阶段缓解和阶段制动。
3)制动能力大小靠驾驶员操纵手柄在制动位放置时间的长短决定的,因而控制不太精确。
4)制动时全列车制动缸的压缩空气都由总风缸供给;缓解时,各制动缸的压缩空气都需经制动阀排气口排入大气。
因此前后车辆制动一致性不好。
自动式空气制动机自动式空气制动机在直通式空气制动机的基础上增加了三个部件:在总风缸与制动阀之间增加了给气阀;在每节车辆的制动管与制动缸之间增加了三通阀和副风缸。
给气阀的作用是限定制动管定压,人为规定制动管压力,即无论总风缸压力多高,给气阀出口的压力总保持在一个设定值。
自动式空气制动机的制动阀同样也有缓解位、保压位和制动3个作用位置,但内部通路与直通式空气制动机的制动阀有所不同。
在缓解位时它联通给气阀与制动管的通路;制动位时它使制动管与制动阀上的Ex口相通,制动管压缩空气经它排向大气;保压位时仍保持各路不通。
制动阀操纵手柄放在缓解位时,总风缸中的压缩空气经给气阀、制动阀送到制动管,然后通过制动管送到各车辆的三通阀,经三通阀使副风缸充气。
如此时制动缸中有压缩空气,则经三通阀的排气口排入大气。
列车运行时,制动阀操纵手柄一般处于缓解位,直至副风缸充至制动管定压值。
制动阀操纵手柄放在制动位时,制动管内的压缩空气经制动阀Ex口排向大气。
制动管的减压信号传至车辆的三通阀时,三通阀动作,副风缸内的压缩空气经三通阀充向制动缸,制动缸活塞推出,使制动执行机构动作,列车产生制动作用。
由此可见,自动空气制动机是依靠制动管中压缩空气的压力变化来传递制动信号,制动管增压缓解,减压则制动,其中,三通阀是制动缸充气或排气的控制部件。
三通阀的工作原理如图所示三通阀由于它与制动管、副风缸和制动缸相通而得名。
根据制动管压力的变化,三通阀有以下三个基本位置。
(1)充气缓解位制动管压力增加时,在三通阀活塞两侧形成压差,三通阀活塞及活塞杆带动节制阀及滑阀一起移至右侧段位,这时充气沟露出。
三通阀内形成以下两条通路:①制动管→充气沟→滑阀室→副风缸;②制动缸→滑阀室R孔→滑阀底面N槽→三通阀Ex口→大气。
第一条为充气通路,第二条为缓解通路,所谓充气是指向副风缸充气,缓解是指制动缸缓解。
副风缸内压可一直充至与制动管的压力相等,即达到制动管定压,制动缸缓解后的最终压力为零。
(2)制动位制动时,驾驶员把制动阀手柄放在制动位,制动管内的压力空气经制动阀排气减压。
三通阀活塞左侧压力下降,右侧副风缸压力大于左侧。
当两侧压差较小时,不足以推动活塞,副风缸的压力空气有通过充气沟逆流的现象。
但由于制动管内压力下降较快,活塞两侧压差继续增大,压差达到足以克服活塞及节制阀的阻力时活塞及活塞杆带动节制阀向左移一间隙距离,使活塞杆与滑阀之间的间隙B置于前部,活塞折断充气沟,副风缸压力空气停止逆流,滑阀上的通孔上端开放,与副风缸相通。
随着制动管压力刀锋继续下降,活塞两侧压差加大到能够克服滑阀与滑阀座之间的摩擦力时,活塞带动滑阀左移至极端位,滑阀切断制动缸通大气的通路,同时滑阀通孔下端与滑阀座制动缸孔R对准,形成副风缸向制动缸的充气通路。
如果三通阀一直保持这一位置,最终将使副风缸压力与制动缸的压力平衡。
(3)保压位在制动管减压到一定值后,驾驶员将制动阀操纵手柄移至保压位,制动管停止减压。
三通阀活塞左侧压力不再下降,但三通阀活塞仍处于左极端的制动位,因此副风缸压力空气继续充向制动缸,活塞右侧的压力继续下降。
当右侧副风缸压力稍低于左侧制动管的压力时,两侧压差达到能克服活塞和节制阀的阻力时,活塞将带着节制阀向右移一间隙距离,使滑阀与活塞杆之间的间隙位于后端,同时节制阀遮断副风缸向制动缸的充气通路,副风缸压力不再下降。
由于此时活塞两侧压差较小,不足以克服滑阀与滑阀座之间的摩擦力,所以活塞位于此位不再移动,制动缸保压。
当驾驶员将制动阀操纵手柄在制动位和保压位间来回扳动时,制动管压力反复减压、保压,三通阀则反复处于制动位、保压位,而制动缸压力则不断升压、保压,再升压、保压,直至制动缸压力与副风缸压力平衡为止,即自动制动机具有阶段制动动作。
但由于自动制动机三通阀结构的限制,其无法实现阶段缓解,而只能一次缓解。
3.直通自动式空气制动机结构如下直通自动式空气制动机与自动式空气制动机在制动机的组成上基本相同,只增加了一个定压风缸13.但其三通阀的结构和原理与自动式空气制动机的三通阀有较大的区别。
自动式空气制动机三通阀的主控机构是靠制动管与副风缸两者压力的差别与平衡来动作的,即为二压力机构阀。
而直通自动空气制动机三通阀的主控机构由大小两个活塞组成,它的动作是由制动缸压力活塞上侧的制动缸压力,主活塞上、下两侧的制动管压力和定压风缸的压力三者的差别与平衡来控制的,因此它是属于三压力机构阀。
其具有以下四个作用工况:(1)充气缓解位驾驶员将制动阀置于缓解位I,总风缸的压缩空气经给气阀和制动阀充向制动管,再经制动管通向各车辆的三通阀主活塞上侧。
活塞在制动管压力作用下下移,形成下列两条通路:①制动管压缩空气主活塞上侧→充气沟→主活塞下侧定压风缸;②制动缸的压缩空气→制动缸压力活塞的上侧→排气阀口→活塞杆中心口→制动缸压力活塞下侧→三通阀排气口。
(2) 制动位制动阀操作手柄置于制动位III ,制动管以一定的速度减压,定压风缸的压缩空气来不及通过充气沟逆流,主活塞上、下两侧形成压差,,主活塞上移。
首先,排气阀口顶住进排气阀,关闭了制动缸与大气的通路。
同时,充气沟被主活塞遮断,主活塞两侧压差进一步加大,主活塞克服进排气阀弹簧压力而打开进排气阀进气口,形成副风缸通过进气阀口至制动缸充气的通路。
同时制动缸压力也作用在制动缸压力活塞上侧。
(3)制动中立位制动阀操纵手柄置于包压位II ,制动管停止减压。
这时主活塞上侧压力停止下降,但三通阀仍处于制动位,副风缸继续向制动缸充气,制动缸压力活塞上侧压力也继续增加。
当制动缸压力作用在制动缸压力活塞上侧产生的作用力与进排气阀弹簧,再加上主活塞上侧制动管压力产生的作用力,稍稍大于定压风缸压力在主活塞下侧产生的作用力时,进排气阀压向进气阀口,切断副风缸向制动缸的充气通路。
这时排气口也没开启,制动缸处于包压状态,三通阀处于制动中立位。
若驾驶员将制动阀操纵手柄在制动位、中立位来回扳动,三通阀将反复处于制动位与制动中立位,即得到阶段制动。
(4)缓解中立位列车制动后充气缓解,当制动管压力尚未充至定压时,驾驶员将制动阀操纵手柄置于中立位,制动管停止增压。
这时由于主活塞上侧制动管压力仍小于定压风缸的压力(基本上仍保持制动管定压),因此当制动缸压力减至一定值时,作用在活塞上的制动管、制动缸和定压风缸三者压力使向上的压力略大于向下的压力,活塞上移,排气阀口关闭。
但向上的力较小,不足以顶开进排气阀,制动缸保压,三通阀处于缓解中立位。
在制动管充至定压前,反复使制动管处于增压,保压状态,就能实现阶段缓解,,当制动管最终充至定压,制动缸就彻底缓解完毕。
直通自动式空气制动机的特点如下:1)能阶段制动和阶段缓解。
同时,制动管要充到定压,制动缸才能完全缓解。
2)具有制动力不衰减性性能。
即在制动中立位或缓解中立位时,当制动缸压力因泄漏等原因而下降时,三通阀能自动地给与补充压缩空气,使制动缸压力保持原值。
