教你读懂平法标注(梁)一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
二、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25,5Φ25 表示上部钢筋为3Φ25,下部钢筋为5Φ25。
三、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
四、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
五、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
钢筋标注中的含义JZL(3B)400*700Y1500*500*300是基础主梁,Y后边的是加腋信息(就是条基的底)Φ8@200(4)是A8钢筋的箍筋,间距200,4肢箍B2Φ25+3Φ22;T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的,上部通长筋是2根16的加上2根14的YΦ16@200;Φ8@300是加腋钢筋,就是条基铺底筋,主筋是16的间距200,分布筋是8mm的间距300G2Φ16;LΦ8@500是侧面构造筋,2根16mm的,拉筋是8mm的间距500JCL-4(2B)600*800Φ10@100(4)B6Φ25;T6Φ20N2Φ14 4号基础梁2跨两端悬挑梁截面尺寸600*800箍筋为10个的4肢箍间距100梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词,分别有两肢箍、四肢箍等,它们是指梁里面箍筋的排数。
梁支座就是梁两端或者中间的支撑,起支撑梁的作用。
梁支座一般为:墙/柱/梁三种梁的支座:与梁接触,承受梁传来荷载并承受的构件。
如:主次梁的节点,梁与柱的节点,梁与承重墙的节点等,总之就是能支撑梁的那个“座”。
加腋梁,指钢梁或混凝土梁在根部斜向加高,加腋部份相当于柱子上的“牛腿”。
目的是增加梁的承载能力,或者为了加强梁的抗震性能。
一个柱子两边的梁,上部纵筋,左端有原位标注,右端没有,那右端的纵筋分布是按左端的来布置,还是按集中标注来布置的?是这样,这个4根25的是代表这个支座顶的钢筋,也就是说,左右都是很少的梁,有2面标注的,出现的情况就3种,1是不同轴,1是标高不同,1是断面不同。
井字梁就是不分主次,高度相当的梁,同位相交,呈井字型。
这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。

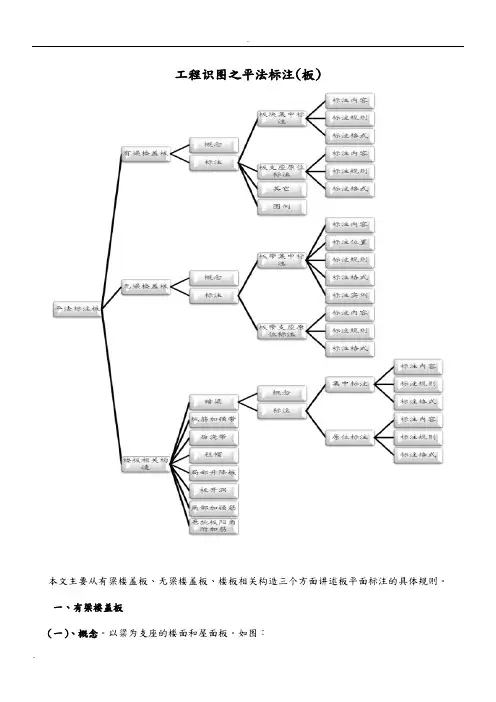

工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板(一)、概念。
以粱为支座的楼面和屋面板。
如图:(二)、标注。
有梁楼盖板平法标注,系在楼面板和屋面板布置图上,采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
1、板块集中标注A、标注内容。
包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则(1)、板结构平面坐标方向1)当两向轴网正交时,图面从左至右为X向,从下至上为Y向;2)当轴网转折时,局部坐标方向顺轴网转折角度做相应转折;3)当轴网向心布置时,切向为X向,径向为Y向;(2)、板块编号(3)、板厚注写。
①板厚注写为h=xxx(为垂直于板面的厚度),当悬挑板的端部改变截面厚度时,用斜线分隔根部与端部的高度值,注写为h=xxx/xxx,当设计已在图注中统一标明板厚时,此项可不注。
②集中标注处标明板厚,如:h=120,图名处标注板厚,如:12.000-21.000板平面布置图h=120。
(4)、板贯通纵筋。
①、贯通筋前用B代表下部,以T代表上部,B&T代表下部与上部;②、X向贯通纵筋以X打头,Y向贯通纵筋以Y打头,两向贯通纵筋配置相同时以X&Y打头;格式为:B:XΦxx@xxx;YΦxx@xxxT:XΦxx@xxx;YΦxx@xxx③、当为单向板时,另一向贯通的分布筋可不必注写,而在图中统一注明。
④、当在某些板内配置有构造钢筋时,则X向以Xc,Y向以Yc打头注写,例如:XB h=150/100 B:Xc&YcΦ8@200);⑤、当Y向采用放射配筋时,设计者应注明配筋间距的度量位置;⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时,表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××,如图:示例解读:表示5号楼面板,板厚110,板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢,且两种直径的钢筋隔一布一,两种直径钢筋之间间距100。
``钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
钢筋平法标注钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
平法标注方式方法标注的种类解释集中标注和原位标注的区别平法识图的认识及总结?本学期了解一些关于平法识图的知识,并发现了其应用的广泛性。
通过老师的讲解和平法图解的了解学习,进一步知晓了建筑构件中一些钢筋的配置以及布置方法,进一步了解了有关建筑识图的知识。

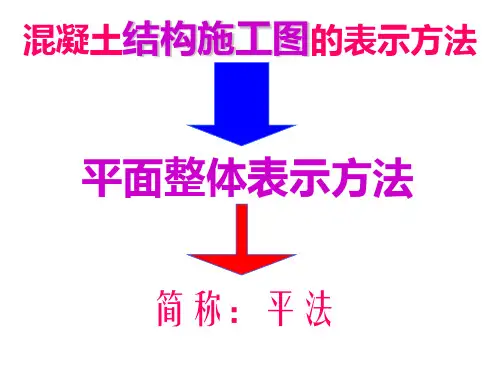

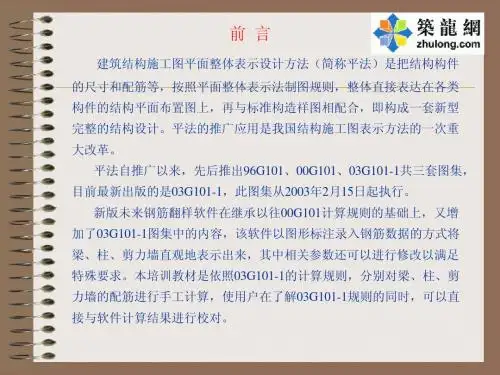

混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。
平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。
学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用,这样才能真正领悟平法的真正内涵。
平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。

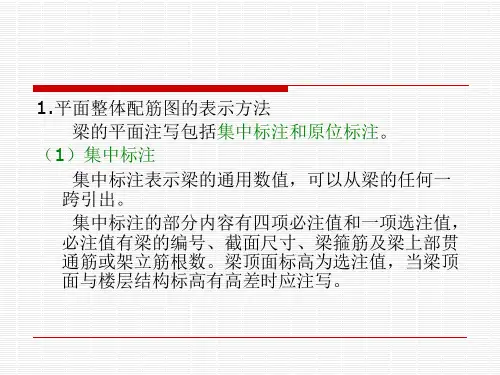

?一、梁平法两种标注:?1.集中标注?(1)梁编号:类型代号、序号、跨数、有无悬挑代号。
??(2)梁截面尺寸。
当为等截面梁时,?用b×h表示;?当有悬挑梁且根部和端部的高?度不同时,用斜线分隔根部与端部的高度值。
即为b×h1/h2。
?(3)梁箍筋,包括钢筋级别、直径、加密区与非加密区间距及肢数值。
箍筋加密区与非加密区的不同间距及肢数需用斜线(“/”)分隔;当梁箍筋为同一种间距及肢数时,则不需要用斜线;当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
?如φ10@100/200(4),表示直径为10mm的Ⅰ级钢筋,加密区间距为100mm,非加密区间距为200mm,均为四肢箍。
?2、原位标注?(1)梁支座上部纵筋数量、等级和规格,写在梁上方,且靠近支座。
??当上部纵筋多于一排时,?用斜线“/”将各排纵筋自上而下分开。
?如:6φ25?4/2:上一排纵筋为4φ25,?下一排纵筋为2φ25。
??同排纵筋有两种直径时,?用加号“+”将两种直径的纵筋相连,?注写时将角部纵筋写在前面。
钢筋平法标注解释钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25(-2)/4表示有两排钢筋,上排筋为2Φ25不伸入支座,下排筋4Φ25全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
下排筋5Φ25,通长布置。
五、标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18(-0.100)4Φ256Φ25 4/26Φ25 4/26Φ254/2 4Φ25 □——————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700表示框架梁7,有三跨,断面宽300,高700。
