1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。
2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。
3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠[email=8@200]8@200[/email]在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。
这一段距离是锚固了。
而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。
4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae 和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。
桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。
5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a值来控制的，在-6中没有这个控制条件了。
其它的内容有相同也有不同的地方，仔细阅读即可。
6、06G101-6中是否是取消04G101-3中对a=1.2la+hb+0.5hc的规定？答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消03G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。

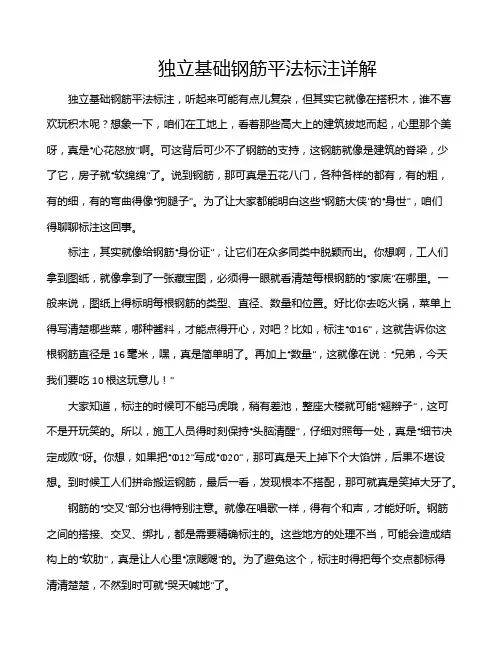

独立基础钢筋平法标注详解独立基础钢筋平法标注，听起来可能有点儿复杂，但其实它就像在搭积木，谁不喜欢玩积木呢？想象一下，咱们在工地上，看着那些高大上的建筑拔地而起，心里那个美呀，真是“心花怒放”啊。
可这背后可少不了钢筋的支持，这钢筋就像是建筑的脊梁，少了它，房子就“软绵绵”了。
说到钢筋，那可真是五花八门，各种各样的都有，有的粗，有的细，有的弯曲得像“狗腿子”。
为了让大家都能明白这些“钢筋大侠”的“身世”，咱们得聊聊标注这回事。
标注，其实就像给钢筋“身份证”，让它们在众多同类中脱颖而出。
你想啊，工人们拿到图纸，就像拿到了一张藏宝图，必须得一眼就看清楚每根钢筋的“家底”在哪里。
一般来说，图纸上得标明每根钢筋的类型、直径、数量和位置。
好比你去吃火锅，菜单上得写清楚哪些菜，哪种酱料，才能点得开心，对吧？比如，标注“Φ16”，这就告诉你这根钢筋直径是16毫米，嘿，真是简单明了。
再加上“数量”，这就像在说：“兄弟，今天我们要吃10根这玩意儿！”大家知道，标注的时候可不能马虎哦，稍有差池，整座大楼就可能“翘辫子”，这可不是开玩笑的。
所以，施工人员得时刻保持“头脑清醒”，仔细对照每一处，真是“细节决定成败”呀。
你想，如果把“Φ12”写成“Φ20”，那可真是天上掉下个大馅饼，后果不堪设想。
到时候工人们拼命搬运钢筋，最后一看，发现根本不搭配，那可就真是笑掉大牙了。
钢筋的“交叉”部分也得特别注意。
就像在唱歌一样，得有个和声，才能好听。
钢筋之间的搭接、交叉、绑扎，都是需要精确标注的。
这些地方的处理不当，可能会造成结构上的“软肋”，真是让人心里“凉飕飕”的。
为了避免这个，标注时得把每个交点都标得清清楚楚，不然到时可就“哭天喊地”了。
哦，对了，图纸上的符号也不能少。
这里面有很多“门道”，比如“L”代表的是钢筋的长度，而“B”就是宽度。
遇到不同的形状，咱们还得用不同的符号来表示，这可就得有点儿“八面玲珑”的本事。
再说，钢筋的种类也很多，像是热轧钢筋、冷轧钢筋、预应力钢筋等，每种的用途和特性都不一样。
钢筋标明中的含义JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的Y Φ16@200; Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，散布筋是8mm的间距300G2Φ16;L Φ8@500是侧面结构筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800 Φ10@100（4） B6Φ25；T6Φ20 N2Φ144号基础梁 2跨两头悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁双侧共配置2根14的抗扭钢筋肢箍是反应梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。
梁支座就是梁两头或许中间的支撑，起支撑梁的作用。
梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，蒙受梁传来荷载并蒙受的构件。
如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。
目的是增添梁的承载能力，或许为了增强梁的抗震性能。
一个柱子两边的梁，上部纵筋，左端有原位标明，右端没有，那右端的纵筋散布是按左端的来部署，仍是按集中标明来部署的？是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是极少的梁，有2面标明的，出现的状况就3种，1是不一样轴，1是标高不一样，1是断面不一样。
井字梁就是不分主次，高度相当的梁，同位订交，呈井字型。
这类一般用在楼板是正方形或许长宽比小于1.5的矩形楼板,大厅比许常见,梁间距3m左右.由同一平面内互相正交或斜交的梁所构成的结构构件。
又称交错梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。

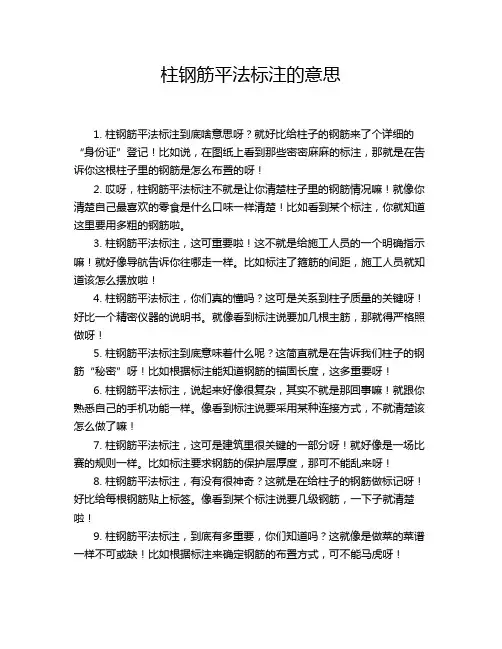

柱钢筋平法标注的意思1. 柱钢筋平法标注到底啥意思呀？就好比给柱子的钢筋来了个详细的“身份证”登记！比如说，在图纸上看到那些密密麻麻的标注，那就是在告诉你这根柱子里的钢筋是怎么布置的呀！2. 哎呀，柱钢筋平法标注不就是让你清楚柱子里的钢筋情况嘛！就像你清楚自己最喜欢的零食是什么口味一样清楚！比如看到某个标注，你就知道这里要用多粗的钢筋啦。
3. 柱钢筋平法标注，这可重要啦！这不就是给施工人员的一个明确指示嘛！就好像导航告诉你往哪走一样。
比如标注了箍筋的间距，施工人员就知道该怎么摆放啦！4. 柱钢筋平法标注，你们真的懂吗？这可是关系到柱子质量的关键呀！好比一个精密仪器的说明书。
就像看到标注说要加几根主筋，那就得严格照做呀！5. 柱钢筋平法标注到底意味着什么呢？这简直就是在告诉我们柱子的钢筋“秘密”呀！比如根据标注能知道钢筋的锚固长度，这多重要呀！6. 柱钢筋平法标注，说起来好像很复杂，其实不就是那回事嘛！就跟你熟悉自己的手机功能一样。
像看到标注说要采用某种连接方式，不就清楚该怎么做了嘛！7. 柱钢筋平法标注，这可是建筑里很关键的一部分呀！就好像是一场比赛的规则一样。
比如标注要求钢筋的保护层厚度，那可不能乱来呀！8. 柱钢筋平法标注，有没有很神奇？这就是在给柱子的钢筋做标记呀！好比给每根钢筋贴上标签。
像看到某个标注说要几级钢筋，一下子就清楚啦！9. 柱钢筋平法标注，到底有多重要，你们知道吗？这就像是做菜的菜谱一样不可或缺！比如根据标注来确定钢筋的布置方式，可不能马虎呀！10. 柱钢筋平法标注呀，其实就是在告诉大家柱子里钢筋的详细信息呀！就像给你介绍一个人的特点一样清楚。
比如看到标注的钢筋直径，不就心里有数了嘛！我的观点结论：柱钢筋平法标注是非常重要且不可或缺的，它让我们能准确了解柱子里钢筋的各种信息，对于建筑施工有着至关重要的作用，一定要认真对待和理解呀！。

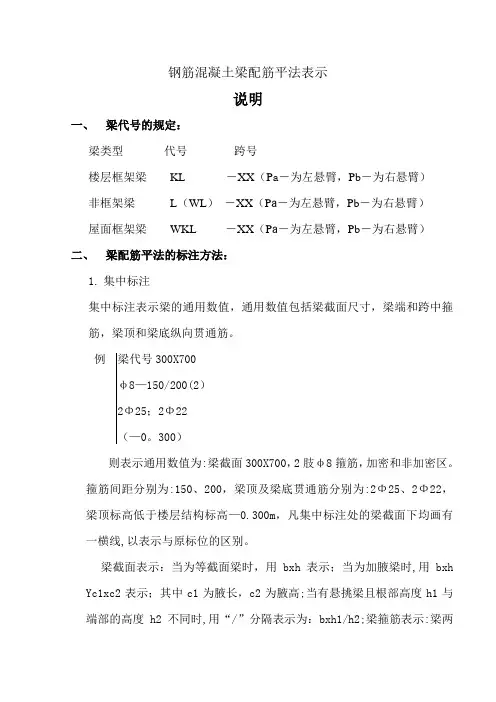

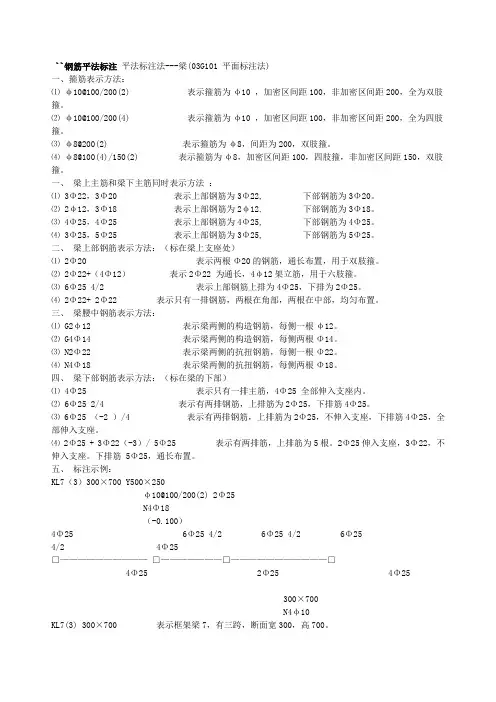

钢筋混凝土梁配筋平法表示说明一、梁代号的规定：梁类型代号跨号楼层框架梁KL ―XX（P a―为左悬臂，Pb―为右悬臂）非框架梁L（WL）―XX（P a―为左悬臂，Pb―为右悬臂）屋面框架梁WKL ―XX（P a―为左悬臂，Pb―为右悬臂）二、梁配筋平法的标注方法：1.集中标注集中标注表示梁的通用数值，通用数值包括梁截面尺寸，梁端和跨中箍筋，梁顶和梁底纵向贯通筋。
例梁代号300X700φ8—150/200(2）2Φ25；2Φ22（—0。
300）则表示通用数值为:梁截面300X700，2肢φ8箍筋，加密和非加密区。
箍筋间距分别为:150、200，梁顶及梁底贯通筋分别为:2Φ25、2Φ22，梁顶标高低于楼层结构标高—0.300m，凡集中标注处的梁截面下均画有一横线,以表示与原标位的区别。
梁截面表示：当为等截面梁时，用bxh表示；当为加腋梁时,用bxh Yc1xc2表示；其中c1为腋长，c2为腋高;当有悬挑梁且根部高度h1与端部的高度h2不同时,用“/”分隔表示为：bxh1/h2;梁箍筋表示:梁两端箍筋加密区与梁跨中非加密区箍筋间距不同时，用“/”分隔不同的间距,在分隔符“/”左侧标注加密区箍筋间距，右侧标注非加密区箍筋间距，当两者间距相同时,可以省略分隔符及梁跨中箍筋间距不标，箍筋直径符“φ”，箍筋肢数写在括号内。
梁顶和梁底贯通筋表示：梁顶和梁底贯通筋用“；”符号分隔，如无特别说明,贯通钢筋放在梁截面两侧的外边。
2。
原位标注原位标注表示与通用标注数值不同的标注。
当集中标注中的某项数值不适用于梁的某部位时，则将该项值原位标注,施工时，原位标注取值优先.3.梁纵筋的表示方法当梁下部纵筋或梁支座上部纵筋多于一排时,需用符号“/”将各排纵筋自上而下分开。
当同排纵筋有多种直径(种类）时,用符号“+”将不同直径（种类)钢筋相联，如无特别说明,施工时直径大者放在梁两侧外边,当梁纵筋全部选用同一直径时，可以仅标出排列最前的纵筋直径，后续的纵筋直径可以省略不标.例2Φ25/3Φ25可以表示为：5Φ25 2/3。
钢筋标注中的含义JZL(3B)400*700Y1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍B2Φ25+3Φ22;T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的YΦ16@200;Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300G2Φ16;LΦ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500JCL-4（2B）600*800Φ10@100（4）B6Φ25；T6Φ20N2Φ14 4号基础梁2跨两端悬挑梁截面尺寸600*800箍筋为10个的4肢箍间距100梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。
梁支座就是梁两端或者中间的支撑，起支撑梁的作用。
梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，承受梁传来荷载并承受的构件。
如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。
目的是增加梁的承载能力，或者为了加强梁的抗震性能。
一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。
井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。
这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。
柱钢筋平法标注详解一、柱钢筋平法标注是啥柱钢筋平法标注呀，就像是给柱钢筋写的一套特殊的“密码”呢。
它能让咱们看一眼就知道这钢筋在柱子里的各种信息，超神奇的。
比如说钢筋的型号呀、数量呀，还有它在柱子里的位置之类的。
这就好比是给每个柱钢筋都做了个小标签，让建筑工人一看就明白。
二、标注里的数字含义1. 钢筋型号这里面的数字首先就可能代表钢筋的型号呢。
像咱们常见的HRB400，这个400就是型号里很重要的部分。
不同的型号意味着钢筋的强度等各种性能是不一样的。
这就好像不同的运动员有不同的特长一样，不同型号的钢筋在柱子里承担的任务也不一样哦。
2. 钢筋数量数字还可能表示钢筋的数量呢。
比如说20根钢筋，那这个数字20就直接告诉咱们柱子里有多少根这样的钢筋啦。
就像一个班级里有多少个学生，这个数字可是很直观的。
三、标注里的字母含义1. 钢筋种类字母有时候能表示钢筋的种类。
比如说R就可能代表带肋钢筋。
这就像是不同种族的人有不同的特征一样，不同种类的钢筋也有自己的特点呢。
2. 特殊标注还有一些特殊的字母标注，可能表示钢筋的特殊要求。
比如说E可能表示抗震钢筋。
这在一些地震多发地区的建筑里可是非常重要的呢。
四、标注的位置关系1. 纵筋标注纵筋的标注位置也是有讲究的。
它的标注能让咱们知道纵筋在柱子的哪个位置，是在角上呢，还是在边边上呢。
这就像给每个纵筋安排了一个特定的座位一样。
2. 箍筋标注箍筋的标注也不简单。
它的标注能告诉咱们箍筋的间距呀，形状之类的。
就好比是给箍筋制定了一个工作规则，让它能好好地把纵筋给“箍”住。
五、和实际施工的联系1. 下料长度柱钢筋平法标注对实际施工中的钢筋下料长度有很大的影响呢。
根据标注里的信息，工人就能准确地算出钢筋应该下多长的料。
这就像裁缝根据尺寸做衣服一样，准确很重要哦。
2. 安装位置标注还能让工人清楚地知道钢筋的安装位置。
这样就能保证柱子里的钢筋布局合理，整个柱子的结构才会牢固。
就像搭积木一样，每个积木都要放在正确的位置上。

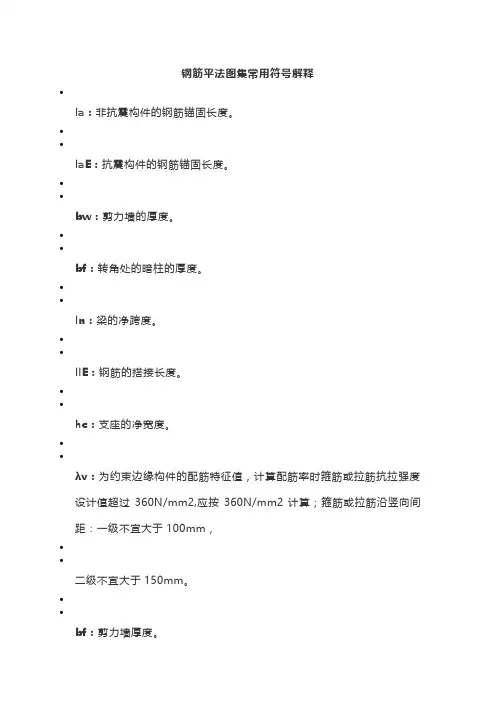

钢筋平法图集常用符号解释•la：非抗震构件的钢筋锚固长度。
••laE：抗震构件的钢筋锚固长度。
••bw：剪力墙的厚度。
••bf：转角处的暗柱的厚度。
••ln：梁的净跨度。
••llE：钢筋的搭接长度。
••hc：支座的净宽度。
••λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，••二级不宜大于150mm。
••bf：剪力墙厚度。
•bc：端柱端头的宽度。
••b w：剪力墙厚度。
••lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw 和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
••ln：梁跨度值。
••lae：纵向受拉钢筋抗震锚固长度。
••la：受拉钢筋最小锚固长度。
••lle：纵向受拉钢筋抗震(绑扎)搭接长度。
••ll：纵向受拉钢筋非抗震绑扎搭接长度。
••lni：梁本跨的净跨值。
••hac：暗柱长度。
•Hn：所在楼层的柱净高。
••hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
••hw：抗震剪力墙墙肢的长度（也表示梁净高）。
••hb：梁截面高度。
••Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
•各类结构构件名称代码1柱KZ-框架柱•KZZ-框支柱•XZ-芯柱•LZ-梁上柱•QZ-剪力墙上柱••2剪力墙（1）墙柱•YDZ-约束边缘端柱•YAZ-约束边缘暗柱•YYZ-约束边缘翼墙柱•YJZ-约束边缘转角柱•GDZ-构造边缘端柱•GAZ-构造边缘暗柱•GYZ-构造边缘翼墙柱•GJZ-构造边缘转角柱•AZ-非边缘暗柱•FBZ-扶壁柱••（2）墙身•Q-剪力墙••（3）墙梁•LL-连梁（无交叉暗撑、钢筋）•LL（JC）连梁（有交叉暗撑）（03G）•LL（JG）连梁（有交叉钢筋）（03G）•LL（JC）连梁（对角暗撑配筋）•LL（JX）连梁（交叉斜筋配筋）•LL（DX）连梁（集中对角斜筋配筋）•AL-暗梁•BKL-边框梁••（4）墙洞•JD-矩形洞口•YD-圆形洞口••3梁KL-楼层框架梁•WKL-屋面框架梁•KZL-框支梁•L-非框架梁•XL-悬挑梁•JZL-井字梁••4梁板式筏形基础JZL-基础主梁•JCL-基础次梁•LPB-梁板筏基础平板••5平板式筏形基础ZXB-柱下板带•KZB-跨中板带•BPB-平板筏基础平板••6筏形基础相关构造类型SZD-上柱墩•XZD-下柱墩•WZJ-外包式柱脚•MZJ-埋入式柱脚•JK-基坑•HJD-后浇带••7楼板LB-楼面板•WB-屋面板•YXB-延伸悬挑板•XB-纯悬挑板••8板带ZSB-柱上板带•KZB-跨中板带••9楼板相关构造类型JQD-纵筋加强带•HJD-后浇带•ZMx-柱帽•SJB-局部升降板•JY-板加腋•BD-板开洞•FB-板翻边•TY-板挑檐•Crs-角部加强筋•Cis-悬挑阴角加强筋•Ces-悬挑阳角放射筋•Rh-抗冲切箍筋•Rb-抗冲切弯起筋••10独立基础DJj-普通独立基础阶形•DJp-普通独立基础坡形•BJj-杯口独立基础阶形•BJp-杯口独立基础坡形••11条形基础梁JL-基础梁•JQL-基础圈梁••12条形基础底板TJBp-条形基础底板坡形•TJBj-条形基础底板阶形••13独立承台CTj-独立承台阶形•CTp-独立承台坡形••14承台梁CTL-承台梁••15基础连梁JLL-基础连梁••16地下框架梁DKL-地下框架梁•17基础相关构造类型CJQ-窗井墙•JLL-基础连系梁•HJD-后浇带•SZD-上柱墩•XZD-下柱墩•JK-基坑（沟）•。
