平法标注详解

平法标注梁的解读
平法标注梁是指按照标准规定，用缆绳、钢丝或细锯材等缆绳材料绑扎在梁表面上，标注梁的尺寸，型号，等级及梁体的方向等要求的表面标志。

一、传统平法标注的布局方法
1、传统的平法标注以梁中心为基准，将梁尺寸以相同的节距排列，从梁的任一边（上下、左右）开始，依次排列，以隔离距离标准为0.5m。

2、在传统的平法标注中，节距需根据地梁与连接的梁尺寸和型号调整，一般直径大于Φ20mm的梁，相应的节距可以增加至1m，直径小于Φ20mm的节距可继续保持0.5m。

3、平法标注梁的排列方式按照梁的尺寸和型号划分，将梁节点按顺序排列，以方便施工现场对梁进行定位及施工安装。

4、传统的平法标注中，梁外侧需标明梁的尺寸和型号，梁内侧则标明梁体方向及梁体上的承重等级，以便施工现场安装时便于按图纸施工。

二、新型平法标注技术
1、新型平法标注技术采用数控系统，操作更加简便，可在很短的时间内完成梁的标注，提高了施工效率。

2、新型平法标注技术采用喷码机，可以用绳索、钢绞线或细锯材绑扎梁表面，标注梁心线、尺寸比例、梁体方向及梁体上的承重等级等要求，使标注工作更加容易快捷。

3、采用新型平法标注技术，可以利用激光扫描识别技术识别梁表面的标注，以确保标注的准确性，运用激光扫描技术进行定位，可实现坐标准确定位，生成标准标签，施工现场便于安装，加快施工进度。

以上就是关于平法标注梁的解读，希望能对大家有所帮助。

独立基础平法标注详解
基础平法标注是一种基于像素的图形设计方法，它通过使用网格系统来辅助设计师进
行设计。

基础平法标注者由一个或多个基础像素单元（称为栅格）组成，每个栅格有特定
的大小，数量以及形式，可以帮助设计师均匀地布局图形，在具有可预见性和可重复性的
基础上实现均匀、结构性的设计风格。

基础平法标注中包含了以下几个基本概念：栅格线、边界、行距、列距、边距、垂直
对齐和水平对齐。

栅格线用于定义所有图形组件的背景布局，而边界则是连接栅格线的连线。

行距是两个相邻的横向栅格线之间的距离，列距是两个相邻的纵向栅格线之间的距离。

边距是图形组件与其周围的包含元素的间距，垂直对齐是按照栅格线位置进行垂直排版，
水平对齐是按照栅格线位置进行水平排版。

基础平法标注为设计师提供了更大的自由度和更多的灵活性，让他们能够尝试更多的
设计风格，同时又能够保留设计的统一性和可重复性。

基础平法标注还能为设计师提供更
高的效率，让他们能够以更快的速度完成任务，部分原因是他们可以更容易地根据基础平
法标注要求进行设计。

基础平法标注可以显著改善图像和其他设计要求，以确保最终的图形和布局效果如预
期所求，而无需过多的修图和重新布局步骤。

它也可以帮助设计师避免可能的错误，进而
提高设计的质量和可靠性。

总而言之，基础平法标注是一种有效的设计方法，可以为设计
师提供更多的自由度和方便性，从而提高设计质量和加快设计速度。

平法标注（梁）一、钢筋1、钢筋分类(1)、按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。

A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。

表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、按照外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。

三、标注。

标注分为集中标注和原位标注。

1、梁类型代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标注。

标注分集中标注和原位标注。

当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。

（1）、集中标注A、标注规则：①、梁代号：详见梁代号表，如：KL等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。

如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。

梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。

如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；梁下部通长筋（受力筋）：同梁上部通长筋；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；⑧、梁侧面纵向构造钢筋或受扭钢筋：侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置；受扭钢筋包括抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边均匀布置，当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭钢筋以后就不再需要布置侧向构造钢筋。

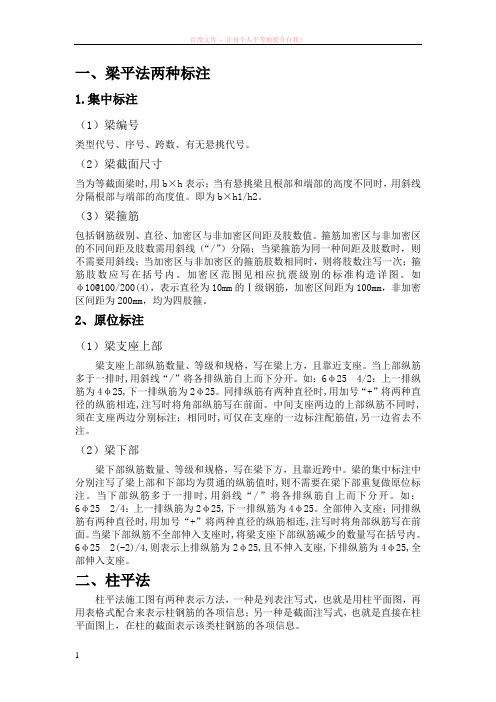

一、梁平法两种标注1.集中标注（1）梁编号类型代号、序号、跨数、有无悬挑代号。

（2）梁截面尺寸当为等截面梁时,用b×h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。

即为b×h1/h2。

（3）梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。

箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

2、原位标注（1）梁支座上部梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。

当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如：6φ25 4/2：上一排纵筋为4φ25,下一排纵筋为2φ25。

同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

中间支座两边的上部纵筋不同时,须在支座两边分别标注；相同时,可仅在支座的一边标注配筋值,另一边省去不注。

（2）梁下部梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。

梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。

当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如：6φ25 2/4：上一排纵筋为2φ25,下一排纵筋为4φ25。

全部伸入支座；同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。

6φ25 2(-2)/4,则表示上排纵筋为2φ25,且不伸入支座,下排纵筋为4φ25,全部伸入支座。

二、柱平法柱平法施工图有两种表示方法，一种是列表注写式，也就是用柱平面图，再用表格式配合来表示柱钢筋的各项信息；另一种是截面注写式，也就是直接在柱平面图上，在柱的截面表示该类柱钢筋的各项信息。

工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。

一、有梁楼盖板（一）、概念。

以粱为支座的楼面和屋面板。

如图：（二）、标注。

有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。

板平面注写主要包括板块集中标注和板支座原位标注。

1、板块集中标注A、标注内容。

包括板代号序号、板厚、上下部贯通纵筋等信息。

B、标注规则（1）、板结构平面坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；（2）、板块编号（3）、板厚注写。

①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。

②集中标注处标明板厚，如：h=120，图名处标注板厚，如：12.000-21.000板平面布置图h=120。

（4）、板贯通纵筋。

①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。

④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如：XB h=150/100 B：Xc&YcΦ8@200)；⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××，如图：示例解读：表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢，且两种直径的钢筋隔一布一，两种直径钢筋之间间距100。

钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴φ10100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：〔标在梁上支座处〕⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+〔4Φ12〕表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：〔标在梁的下部〕⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 〔-2 〕/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22〔-3〕/ 5Φ25表示有两排筋，上排筋为5根。

柱钢筋平法标注详解一、柱钢筋平法标注是啥柱钢筋平法标注呀，就像是给柱钢筋写的一套特殊的“密码”呢。

它能让咱们看一眼就知道这钢筋在柱子里的各种信息，超神奇的。

比如说钢筋的型号呀、数量呀，还有它在柱子里的位置之类的。

这就好比是给每个柱钢筋都做了个小标签，让建筑工人一看就明白。

二、标注里的数字含义1. 钢筋型号这里面的数字首先就可能代表钢筋的型号呢。

像咱们常见的HRB400，这个400就是型号里很重要的部分。

不同的型号意味着钢筋的强度等各种性能是不一样的。

这就好像不同的运动员有不同的特长一样，不同型号的钢筋在柱子里承担的任务也不一样哦。

2. 钢筋数量数字还可能表示钢筋的数量呢。

比如说20根钢筋，那这个数字20就直接告诉咱们柱子里有多少根这样的钢筋啦。

就像一个班级里有多少个学生，这个数字可是很直观的。

三、标注里的字母含义1. 钢筋种类字母有时候能表示钢筋的种类。

比如说R就可能代表带肋钢筋。

这就像是不同种族的人有不同的特征一样，不同种类的钢筋也有自己的特点呢。

2. 特殊标注还有一些特殊的字母标注，可能表示钢筋的特殊要求。

比如说E可能表示抗震钢筋。

这在一些地震多发地区的建筑里可是非常重要的呢。

四、标注的位置关系1. 纵筋标注纵筋的标注位置也是有讲究的。

它的标注能让咱们知道纵筋在柱子的哪个位置，是在角上呢，还是在边边上呢。

这就像给每个纵筋安排了一个特定的座位一样。

2. 箍筋标注箍筋的标注也不简单。

它的标注能告诉咱们箍筋的间距呀，形状之类的。

就好比是给箍筋制定了一个工作规则，让它能好好地把纵筋给“箍”住。

五、和实际施工的联系1. 下料长度柱钢筋平法标注对实际施工中的钢筋下料长度有很大的影响呢。

根据标注里的信息，工人就能准确地算出钢筋应该下多长的料。

这就像裁缝根据尺寸做衣服一样，准确很重要哦。

2. 安装位置标注还能让工人清楚地知道钢筋的安装位置。

这样就能保证柱子里的钢筋布局合理，整个柱子的结构才会牢固。

就像搭积木一样，每个积木都要放在正确的位置上。
