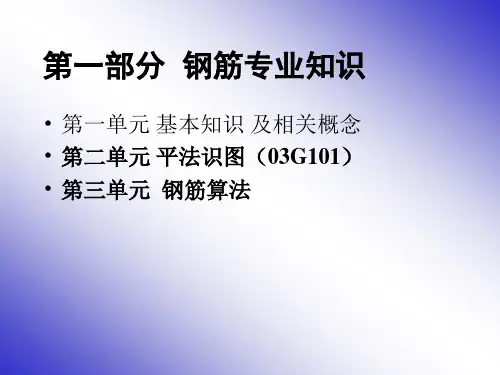

第一部分 钢筋专业知识
第一单元 基本知识 及相关概念 第二单元 平法识图（03G101） 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
连梁
纵筋 –顶层连梁，长度＝洞口宽+左右两边锚固 –中间层连梁，长度＝洞口宽+左右两边锚固 箍筋 –顶层连梁，纵筋长度范围内均布置箍筋 –中间层连梁，洞口范围内布置箍筋。
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
无论墙身转角为直角、丁直角、十字角 甚至斜交角，墙身水平钢筋的长度计算 只区分墙端为端柱还是暗柱，总的来说 就是墙身端为暗柱时，水平钢筋算墙长； 墙端为端柱时，水平钢筋算净长+锚固。
锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的

1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
（梁净长）1/3 （梁净长）1/4 250 150 6 22 4/2
D
悬臂梁上部上排钢筋 2 22 悬臂梁上部下排钢筋 2 22
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
端支座负筋（上排）2 22 端支座负筋（上排）2 22
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
• 6Φ25 4/2表示6根钢筋上排有4根下排有2根
柱
梁高
锚固长度
2b
2J
梁高
层高 >=35d;>=500
电渣压力焊
1b
Байду номын сангаас
1J
>=500 >=hc >=hn/6
基础顶面
基础高
箍筋：保证纵向钢筋的位置正确，又防止纵 向钢筋压曲，从而提高柱承载能力。在构件 中，箍筋应做成封闭式。
柱中的箍筋一般仅按构造要求配置： （1）、柱是一种受压构件，在承受荷载时 ，由于“长细比”影响，纵向钢筋可能过早 地被压弯屈而丧失承载能力，因此，利用箍 筋将它们围住，以改善抗弯曲条件。 （2）、配置箍筋，使柱的钢筋形成一个完 整的骨架，与纵向钢筋互相联系，满足施工 的要求。
4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）

暗（端）柱钢筋：
纵筋 基础层，需要输入插筋（格式同墙向竖向钢筋） 中间层＝层高+伸入上层的长度 顶层＝净高+锚固
如果是端柱，顶层锚固要区分边、中、角柱， 要区分外侧钢筋和内侧钢筋。因为端柱可以看 作是框架柱，所以其锚固也同框架柱相同。
箍筋：自由组合
暗梁
暗梁随墙走，故其钢筋计算很简 单
内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
无论墙身转角为直角、丁直角、十字角 甚至斜交角，墙身水平钢筋的长度计算 只区分墙端为端柱还是暗柱，总的来说 就是墙身端为暗柱时，水平钢筋算墙长； 墙端为端柱时，水平钢筋算净长+锚固。
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
6Φ25 4/2表示6根钢筋上排有4根下排有2根
ห้องสมุดไป่ตู้
柱
梁高
锚固长度
2b
2J
梁高
层高 >=35d;>=500
电渣压力焊
1b
1J
>=500 >=hc >=hn/6
基础顶面
基础高
箍筋：保证纵向钢筋的位置正确，又防止纵 向钢筋压曲，从而提高柱承载能力。在构件 中，箍筋应做成封闭式。

锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直ห้องสมุดไป่ตู้ 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）

26
4 20 150 450
5 22 325 325
KZ1 650*600 4 22 φ 10@100/200
层号 层高 标高 5 3.6 15.870
4 3.6 12.270
3 3.6 8.670
2 4.2 4.470
C
1 4.5 -0.03
-1 4.5 -4.53
-2 4.5 -9.03
基础底板 1.2
45
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
46
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
47
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
7
锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
8
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
36
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
37
38
39

1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固

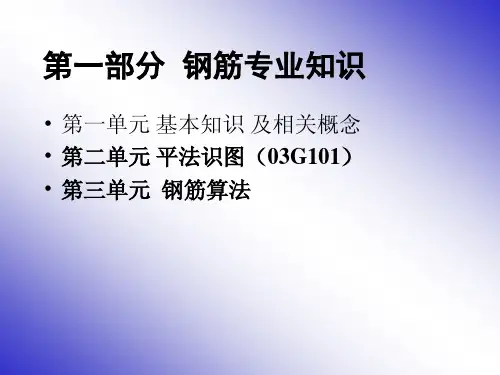

第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（03G101） • 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。

暗柱与墙身 相平
• 外侧钢筋不连续通过
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae –内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱）
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度 （弯锚、直锚）
端柱突出 墙身
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae –内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
• 无论墙身转角为直角、丁直角、十字角 甚至斜交角，墙身水平钢筋的长度计算 只区分墙端为端柱还是暗柱，总的来说 就是墙身端为暗柱时，水平钢筋算墙长； 墙端为端柱时，水平钢筋算净长+锚固。
上部贯通筋 2 22
悬臂梁上部上排钢筋 2 22
中间支座负筋（上排） 22 2
端支座负筋（上排） 22 2
悬臂梁上部下排钢筋 2 22
中间支座负筋（下排） 22 2
端支座负筋（上排） 22 2
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排） 4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
连梁
• 纵筋 –顶层连梁，长度＝洞口宽+左右两边锚固 –中间层连梁，长度＝洞口宽+左右两边锚固 • 箍筋 –顶层连梁，纵筋长度范围内均布置箍筋 –中间层连梁，洞口范围内布置箍筋。

搭接：钢筋长度不够需要接长所发生的驳接，有绑

5
22
KZ1 650*600 4 22 φ 10@100/200
层号 5 4
层高 3.6 3.6 3.6 4.2 4.5 4.5 4.5 1.2
标高 15.870 12.270 8.670 4.470 -0.03 -4.53 -9.03
450
4 20
3 2 1 -1 -2 基础底板
325 3
325
150
C
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱
端柱
暗梁
连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
楼 梯
A型（一跑楼梯） B型（有低端平板一跑楼梯）
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念

混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）： 层高-梁高－非连接 区长度+锚固长度

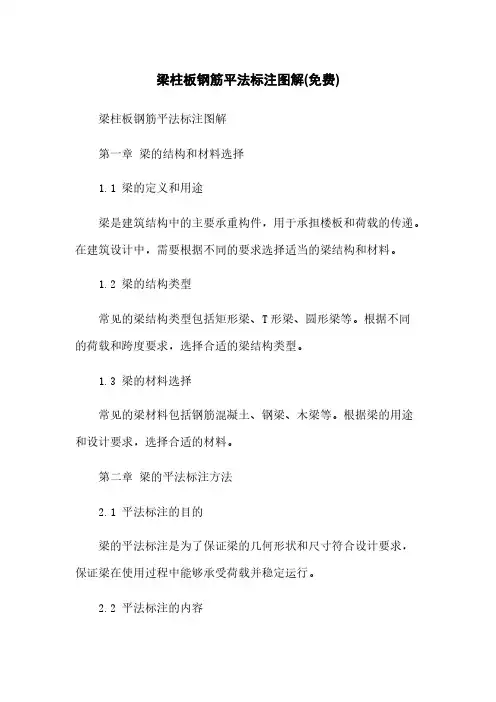

梁柱板钢筋平法标注图解(免费)梁柱板钢筋平法标注图解第一章梁的结构和材料选择1.1 梁的定义和用途梁是建筑结构中的主要承重构件，用于承担楼板和荷载的传递。
