建筑_梁平法识图_钢筋

建筑_梁平法识图_钢筋

一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

梁平法识图与钢筋算量

梁平法识图与钢筋算量

梁集中标注内容
粱顶面标高高差，系指相对于结构层楼面 标高的高差值，对于位于结构夹层的粱， 则指相对于结构夹层楼面标高的高差； 有高差时，须将其写入括号内，无高差时 不注写； 当梁顶比板顶低时，注学负标高高差；当 梁顶比板顶高，则注写正标高高差； 实例如右所示：
梁集中标注内容
梁的编号练习： JZL2(1A) KL7(3B) KZL3(2) 思考： 基础主梁的代号； 基础次梁的代号；
08
梁平法识图 • 梁平面注写方式 梁截面尺寸
1.当为等截面梁时， 用b×h表示，如下图 所示；
试读1：梁截面尺寸；
KL 1(1)
250 500 8@100 / 200(2) 2 18 G210
少数跨不同者，按原位标注处理。 12
梁平法识图 • 梁平面注写方式
识图扭筋 配筋信息
梁构造钢筋
当梁有效高度 hW≥450mm 时，需配置腰筋： 1.当配置构造纵筋时，以大写字母 G 打头， 注写配置在梁两个侧面的总配筋值，且对称
配置，故构造钢筋的根数永远为偶数，其排 数为总根数/2。 如： G4Φ12，表示每侧有2根钢筋，2排分布。 2.当配置受扭纵筋时，以大写字母 N 打头， 注写配置在梁两个侧面的总配筋值，且对称
1
梁钢筋构造
• 梁钢筋类型
梁钢筋类型
1.梁上 部钢筋
• 上部通 长筋
• 上部支 座负筋
• 架立钢 筋
2.梁下 部钢筋
• 下部通 长筋
• 下部筋
3.梁侧 面钢筋
• 构造筋 • 扭筋
4.梁高 度方向 上钢筋
• 箍筋
5.梁宽 度方向 上钢筋
• 拉筋
6. 其他 钢筋
• 吊筋 • 附加箍
筋

梁平法识图及钢筋计算

梁平法识图及钢筋计算

例 梁下部纵筋注写为 6Φ25 2（-2）/4，则表示上排纵筋
为 2Φ25，且不伸入支座：下一排纵筋为 4Φ25，全部伸
入支座。
梁下部纵筋注写为 2Φ25+3Φ22（-3）/5Φ25，表示？
？？
2021/3/17
P87
2021/3/17
2021/3/17
附加箍筋或吊筋
2021/3/17
请画出以下截面配筋情况 （1、2、3、4截面）
其他细节请查阅 《混凝土结构设计规范 》GB 50010-2010
2021/3/17
（2）机械锚固 ：
当HRB335级、HRB400级和RRB400级纵向受拉钢筋
末端采用机械锚固措施时，包括附加锚固端头在内的锚
固长度可取为：
×0.7
（3）当计算中充分利用纵向钢筋的抗压强度时，其锚固 长度不应小于受拉锚固长度的0.7倍。
例 Φ10@100/ 200(4)：
表示箍筋为Ⅰ级钢筋，直径Φ10 ，加密区间距为 100， 非加密区间距为 200 ，均为四肢箍。
Φ8@100(4) /150(2)：
表示箍筋为Ⅰ级钢筋，直径Φ8，加密区间距为100， 四肢箍；非加密区间距为 150，两肢箍。
加密区范围见响应抗震级别的标准构造详图。
非抗震： 抗震：
注意：公式中仍是la和laE，说明跟钢筋在混凝土中的锚固 有直接关系，这是搭接钢筋的传力机理所决定的！
2021/3/17
（b）同一构件中相邻纵向受力钢筋的
P55
绑扎搭接接头宜相互错开
钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度
，凡搭接接头中点位于该连接区段长度内的搭接接头均属
于同一连接区段。
2021/3/17

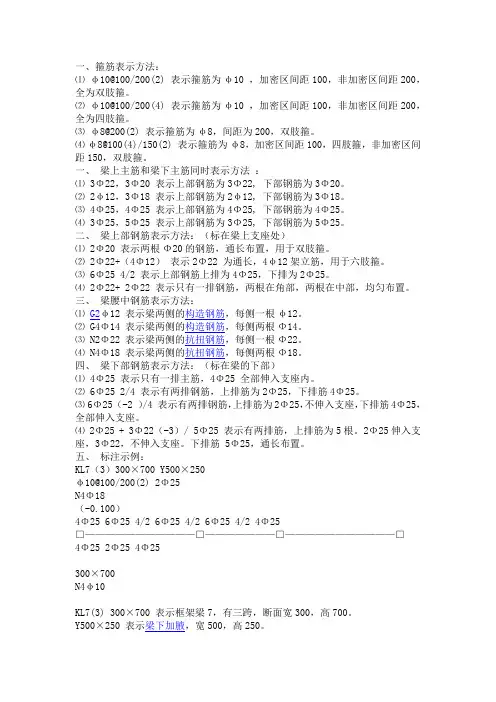

梁平法施工图钢筋表示法.

梁平法施工图钢筋表示法.

梁平法施工图钢筋表示法一、箍筋表示方法:⑴φ10@100/200（2）表示箍筋为φ10 ,加密区间距100,非加密区间距200，全为双肢箍.⑵φ10＠100/200(4）表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。

⑶φ8@200（2）表示箍筋为φ8,间距为200，双肢箍。

⑷φ8＠100（4）/150(2）表示箍筋为φ8，加密区间距100，四肢箍,非加密区间距150,双肢箍.一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22,3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25.二、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍.⑵2Φ22+(4Φ12) 表示2Φ22 为通长,4φ12架立筋，用于六肢箍.⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置. 三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内.⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （—2 )/4 表示有两排钢筋,上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（—3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座,3Φ22，不伸入支座。

梁柱板及基础平法标注图解

梁柱板及基础平法标注图解
当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
梁钢筋的标注方法
集中标注
原位标注
梁钢筋的标注方法
●集中标注： • 1、梁编号、梁截面尺寸 • 2、箍筋：钢筋级别、直径、加密区及非加
密区、肢数 • 3、梁上下通长筋和架立筋， • 4、梁侧面纵筋：构造腰筋及抗扭腰筋 • 5、梁顶面标高高差（该项为选注）
• 当全部采用架立筋时，则将其写有入什括么号不内同？。 • 例 ： 2 22 + (4 12)
集中标注——通长筋
• 当梁的上部纵筋和下部纵筋为全跨相同， 且多数跨配筋相同时，此项可加注下部 纵筋的配筋值，用分号“ ；”将上部与 下部纵筋的配筋值分隔开来，少数跨不 同者，按原位标注处理。
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
梁钢筋的标注方法 梁编号 截面尺寸 箍筋
上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。
• 原位标注： • 1、梁支座上、下部纵筋 • 2、吊筋、附加箍筋
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。

梁钢筋平法标注图解-钢筋梁平法标注图解

梁钢筋平法标注图解-钢筋梁平法标注图解
梁钢筋平法标注图解-钢筋梁平法 标注图解
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组
成，见下表：
梁编号
梁类型
代号 序号 跨数及是否带有悬挑
楼层框架梁 KL XX （XX）、（XXA）或 （XXB）
屋面框架梁 WKL XX （XX）、（XXA）或（XXB）
框支梁
KZL XX （XX）、（XXA）或 （XXB）
梁钢筋平法标注图解-钢筋梁平法 标注图解
（六）梁顶面标高高差。该项为选注 值， 系指相对于结构层楼面标高的高差值， 对于位于无高差时不注。 如图中（-0.100）表示该梁顶面较结构层 楼面标高低0.1m。
梁钢筋平法标注图解-钢筋梁平法 标注图解
梁钢筋平法标注图解-钢筋梁平法 标注图解
（五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。 当梁腹板高度hw≥450mm时，须配置纵向构造钢筋，所注 规格与根数应符合规范规定。此项注写值以大写字母G打 头，接续注写设置在梁两个侧面的总配筋值，且对称配置。 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母 N打头，接续注写配置在梁两个侧面的总配筋值， 且对称配置。受扭纵向钢筋应满足侧面纵向构造钢筋的间 距要求，且不再重复配置纵向构造钢筋。 注：当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。
• （一）梁编号。由梁的类型代号、序号、跨数 和是否悬挑四部分组成，如上图中的KL2(2A)即 表示框架梁、第2号、2跨、一端悬挑。
• （二）梁截面尺寸，该项为必注值，用b×h表 示；如上图中300×650表示梁宽300mm、梁高 650mm。
梁钢筋平法标注图解-钢筋梁平法 标注图解
• （三）梁箍筋，包括钢筋级别、直径、加密区与非加密 区的间距及肢数，如上图中Ф8@100/200（2），表示箍 筋为直径8mm的钢筋，加密区间距为100mm，非加密区 间距为200mm，均为2肢箍。

梁平法识图与钢筋计算

梁平法识图与钢筋计算
二、三层３号框架梁,２跨.
下一页
返回
１.３
梁的平法识图
• (２)一端悬挑的表示方法:图１-１３所示的KL２－３(２A)表示:二层
３号框架梁,２跨一端悬挑.一端悬挑框架梁空间立体图如图１-１４所
示.
• (３)两端悬挑的表示方法:图１-１５所示的KL２－３(２B)表示:二层
３号框架梁,２跨两端悬挑.两端悬挑框架梁空间立体图如图１-１６所
企业的经营获利情况应当向所有的出资者及时公开, 利润分配方案应
交股东大会讨论并充分尊重中小股东的意见。
上一页 下一页
返回
任务一
了解利润分配
• 三、收益分配的顺序
• 根据我国《公司法》及相关法律制度的规定, 公司净利润的分配应按
照下列顺序进行。1.弥补以前年度亏损企业在提取法定公积金之前,
应先用当年利润弥补亏损。企业年度亏损可以用下年度的税前利润弥
而又明确的规定。企业在收益分配中也必须按规定办事。
• (二) 分配与积累并重原则
• 企业通过经营活动赚取收益, 既要保证企业简单再生产的持续进行, 又
要不断积累企业扩大再生产的财力基础。恰当处理分配与积累之间的
关系, 就是要在给投资者及时回报的同时考虑企业的长远发展, 留存一
部分收益作为积累, 以供未来分配之需, 既能够增强企业抵抗风险的能
的收益在缴纳所得税以后形成的净利润, 是企业可供分配的利润。净
利润在按规定提取相应比例公积金后的剩余部分, 可以向股东发放股
利。股利的增加量和股东投资回报的增加都是以收益增加为前提条件
的, 因此收益是股东股利增加的必要条件。
上一页 下一页
返回
任务一
了解利润分配
• 3.收益是企业持续发展的资金保障

梁、板平法图

梁、板平法图

梁集中标注时,有五项必注值和一项选注值梁顶面标高
必注值有：1梁编号 2梁截面尺寸 3梁箍筋 4梁上部通长筋或架立筋的配置 5梁侧面纵向构造钢筋或受扭钢筋配置
3 梁箍筋
4 梁上部通长筋 或架立筋的配置
1 梁编号
2 梁截面尺寸
5 梁侧面纵向构 造钢筋或受扭钢 筋配置
1、梁编号由梁类型代号、序号、跨数以及有无悬挑梁代号几项组成.
板类型 楼面板 屋面板 延伸悬挑板 纯悬挑板
代号 LB WB YXB XB
序号 XX XX XX XX
有梁楼盖板板块编号
板带类型 柱上板带 跨中板带
代号 ZSB KZB
序号 XX XX
跨数及有无悬挑 XX\XXA\XXB XX\XXA\XXB
无梁楼盖板板块编号
2、板厚 板厚注写为h=xxx为垂直于板面的厚度；当悬挑板的端部改变截 面厚度时,用斜线分隔根部与端部的高度值,注写为h=xxx/xxx；当 设计已在图注中统一注明板厚时,这一项可不注
C1
如上图中：300×750 Y500×250 表示梁截面尺寸为300×750 腋长为500,腋高为250
3、梁箍筋
包括钢筋级别、直径、加密区与非加密区间距及肢数. 例如：φ10100/2002 表示箍筋是直径为10mm的一级钢筋 加密区间距为100mm,非加密区间距为200mm,均为双肢箍；
φ101004/2002表示箍筋是直径为10mm的一级钢筋加密区间 距为100mm,为四肢箍,非加密区间距为200mm,为双肢箍；
2号框架梁,有两跨,一端悬挑,梁 截面尺寸为300×650；箍筋配 置为：直径为8mm的一级钢筋, 加密区间距为100mm,非加密区 间距为200mm,均为双肢箍,2根 直径25的二级钢筋作为架立筋； 构造钢筋为4根直径10mm的一 级钢筋；梁顶面标高高差为0.100m.

梁钢筋工程计算—梁平法制图规则

梁钢筋工程计算—梁平法制图规则

4 梁平面布置图
梁平法施工图，系指在梁平面布置图上采用平面注写或截面注写 方式表达，梁平面布置图应分别按梁的不同结构层（标准层），将全 部梁和与其相关联的柱、板一起采用适当比例绘制，要求放入结构层 楼面及层高表，以便明确指明本图所表达梁标准层所在层数，以及提 供梁顶面相对标高高差的基准标高。
除注明单位者外，梁平法施工图中标注的尺寸以毫米（mm）为单 位，标高以米（m）为单位。
梁平法施工图的表示方法 梁平法施工图，系在梁平面布置图上采用平面注写方式或截面注写 方式表达。
表2 梁平法注写方式分类
梁平法施工图的表示方法
目录
1
梁基础知识说明
2
梁平法制图规则
目录
1
梁平法施工图的表示方法
2
梁的平面注写方式
8
3
梁的平面注写方式-集中标注
不深入支座的梁下
部纵筋长度规定
4
梁的平面注写方式-原位标注
梁原位标注内容
一般需要原位标注的内容有： 1）梁尺寸 2）梁箍筋 3）梁支座上部纵筋 4）梁下部纵筋 5）梁侧面构造钢筋或抗扭钢筋 6）梁标高 7）附加箍筋或吊筋
梁原位标注内容
上部受力筋
下下部部受受力力筋筋
目录
1
梁支座上部纵筋
2
梁下部纵筋
3
附加箍筋或吊筋
4
修正集中标注中某项或某几项不适 用于本跨的内容
9
6
梁的截面注写方式
梁平法制图规则综
合表述
7
梁支座上部纵筋的长度规定
目录
1
梁编号
2
梁截面尺寸
必
3
梁箍筋
注
4
梁上部通长筋或架立筋，梁 下部通长筋

梁钢筋平法标注图解

梁钢筋平法标注图解

• （三）梁箍筋，包括钢筋级别、直径、加密区与非加密 区的间距及肢数，如上图中Ф8@100/200（2），表示箍 筋为直径8mm的钢筋，加密区间距为100mm，非加密区 间距为200mm，均为2肢箍。
• （四）梁上部通长筋或架立筋配置，该项为必注值。当 同排纵筋中既有通长筋又有架立筋时，应用加号“+”将 通长筋和架立筋相联，注写时须将角部纵筋写在加号的 前面，架立筋写在加号后面的括号内。当全部采用架立 筋时，则将其写入括号内。上图中2Ф25表示梁上部只有 两根直径为25mm的通长钢筋。又如2Ф25+ （2Ф22），表 示该梁上角部有两根25mm的通长筋和2根22mm的架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋 相同时，此项可加注下部纵筋的配筋值，用分号“； ” 将上部与下部纵筋 配筋值分隔开来。
• 梁集中标注的内容，有五项必标注和一项选注 值（集中标注可以从梁的任意一跨引出，）， 规定如下： • （一）梁编号。由梁的类型代号、序号、跨数 和是否悬挑四部分组成，如上图中的KL2(2A)即 表示框架梁、第2号、2跨、一端悬挑。 • （二）梁截面尺寸，该项为必注值，用b×h表 示；如上图中300×650表示梁宽300mm、梁高 650mm。
Байду номын сангаас
（五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。 当梁腹板高度hw≥450mm时，须配置纵向构造钢筋，所注 规格与根数应符合规范规定。此项注写值以大写字母G打 头，接续注写设置在梁两个侧面的总配筋值，且对称配置。 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母 N打头，接续注写配置在梁两个侧面的总配筋值， 且对称配置。受扭纵向钢筋应满足侧面纵向构造钢筋的间 距要求，且不再重复配置纵向构造钢筋。 注：当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。

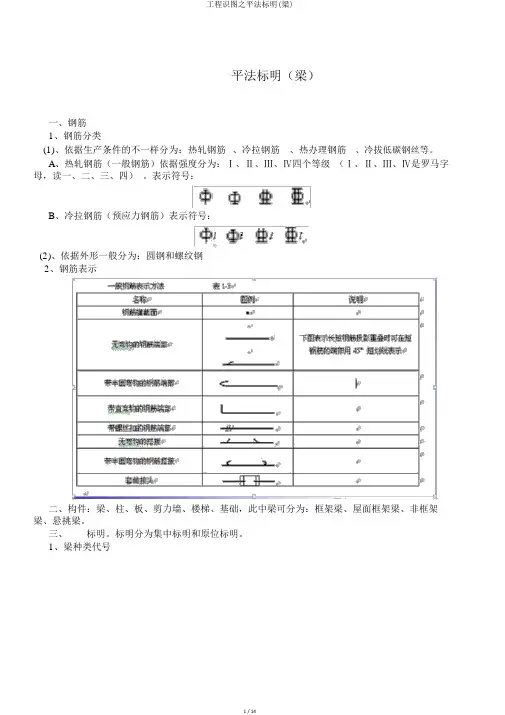

工程识图之平法标注(梁)

工程识图之平法标注(梁)

平法标明（梁）一、钢筋1、钢筋分类(1)、依据生产条件的不一样分为：热轧钢筋、冷拉钢筋、热办理钢筋、冷拔低碳钢丝等。

A、热轧钢筋（一般钢筋）依据强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。

表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、依据外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，此中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。

三、标明。

标明分为集中标明和原位标明。

1、梁种类代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标明。

标明分集中标明和原位标明。

当在梁上集中标明和原位标明同时存在时，原位标明优先，施工时应按原位标明数值取用。

（1）、集中标明A、标明规则：①、梁代号：详见梁代号表，如：KL 等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两头悬挑为 B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级 -钢筋直径 -中心间距符号 @-加密区间距 / 非加密区间距 -（肢数）。

如：Ф8@100/200（2）表示箍筋是一级钢直径是 8 加密区间距为 100 非加密区为 200，肢数为 2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。

梁上部通长筋为：假如只有通知筋，则表示为：根数+钢筋级别 +钢筋直径，如： 2Φ25 表示 2 根二级直径是 25 的通长筋。

假如只有架立筋，则表示为：（根数+钢筋级别 +钢筋直径）；假如既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：225+（ 2φ 12）；假如钢筋规格不一样时，则表示为：钢筋1 根数 -钢筋 1 级别 -钢筋 1 直径 +钢筋 2 根数-钢筋 2 级别-钢筋 2 直径，如： 2φ20+ 2φ18 上部通长筋均为 2 根直径 20mm 的 HRB335钢筋（二级钢）和 2 根直径18mm 的 HRB335钢筋（二级钢），此中 2φ20 放在角部， 2φ18 放在中间；假如下部通长筋分排部署，则表示为：钢筋根数 -钢筋级别 -钢筋直径 -上排根数 -下排根数，如： 6Φ25 4/2 表示 6 根一级钢筋直径为 25 上排有 4 根下排有 2 根；梁下部通长筋（受力筋）：同梁上部通长筋；假如下部通长筋分排部署，则表示为：钢筋根数-钢筋级别 -钢筋直径 -上排根数 -下排根数，如： 6Φ25 4/2 表示 6 根一级钢筋直径为 25 上排有 4 根下排有 2 根；假如钢筋规格不一样时，则表示为：钢筋 1 根数 -钢筋 1 级别 -钢筋 1 直径 +钢筋 2根数 -钢筋 2 级别 -钢筋 2 直径，如： 2φ20+ 2φ 18 下部通长筋均为 2 根直径 20mm 的 HRB335钢筋（二级钢）和 2 根直径 18mm 的 HRB335钢筋（二级钢），此中 2φ 20 放在角部， 2φ 18 放在中间；⑧、梁侧面纵向结构钢筋或受扭钢筋：侧向结构钢筋就是腰筋，当梁的有效高度大于450mm 时设置，腰筋部署在梁的截面高度中间地区，两边对称部署；受扭钢筋包含抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边平均部署，当存在扭矩时梁的截面高度中间地区需要部署纵筋，部署抗扭钢筋此后就不再需要部署侧向结构钢筋。

梁柱板钢筋平法标注图详细解析

梁柱板钢筋平法标注图详细解析
距为100非加密区为200，肢数为2； ❖ 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四
根一级、直径是10的腰筋； ❖ （4 Φ 12）表示4根一级、直径是12的架立筋； ❖ （-0.100）表示梁顶标高；
原位标注：
❖ 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上 2根直径是22的。
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋的计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算 底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算

钢筋混凝土构件平法识图——梁平法

钢筋混凝土构件平法识图——梁平法
钢筋混凝土构件平法识图
梁平法施工图
回顾旧课
钢筋的表示方法： 1、在钢筋 2 φ12 φ 10@100/200（2）
2
梁平法施工图
钢筋混凝土梁采用平法表达 有两种方式：
平面注写方式 截面注写方式
一、平面注写方式
平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
上部通长 纵筋
（1）、上部只有通长受力筋， 没有架立筋，直接写通长筋筋的 根数、级别和直径
例：2 16
（1）、举例：2φ16表示上部2跨通长筋为2 根直径16mm的HRB335钢筋。
平面注写方式--集中标注
架立筋
上部支座非 通长纵筋
架立筋与受力筋 搭接
（2）、架立筋，注写 在括号内
例钢筋
（1）、标注纵向构造钢筋（对称布置），符号G； 例：G4φ 10：表示梁的两个侧面共配置4根
φ 10 的纵向构造钢筋，每侧各配置两根。
（2）、标注受扭钢筋（对称布置），符号N，不再 标注侧向构造纵筋 例：N4 12：表示梁的两个侧面共配置N4 12， 每侧各配置两根。
2、梁截面尺寸
（2）、当为加腋梁时，截面表示为： b×h Yc1×c2，
（其中c1为腋长，c2为腋高）。
2、梁截面尺寸
（3）、当有悬挑梁且根部和端部的高度不 同时，用斜线分隔根部与端部的高度值， 截面表示为：b×h1/h2 ，其中h1为根部 高度，h2为端部高度。
3、梁箍筋
箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分 隔 肢数：写在括号内
平面注写包括集中标注和原位标注两部 分内容。
集中标注

梁平法施工图钢筋表示法.

梁平法施工图钢筋表示法.

xxxxxx钢筋表示xx一、箍筋表示方法：⑴表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ1表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。

⑵表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25（-2）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

五、标注示例：KL7（3）300×700 Y500×250N4Φ18（-0.100）4Φ254Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。

梁平法施工图钢筋表示法.

梁平法施工图钢筋表示法.

梁平法施工图钢筋表示法一、箍筋表示方法：⑴φ10＠100/200（2）表示箍筋为φ10 ，加密区间距100,非加密区间距200，全为双肢箍。

⑵φ10＠100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8,间距为200，双肢箍。

⑷φ8＠100(4）/150（2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长,4φ12架立筋，用于六肢箍.⑶6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部,两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25,下排筋4Φ25。

⑶6Φ25 (—2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座,下排筋4Φ25,全部伸入支座。

⑷2Φ25 + 3Φ22（-3)/ 5Φ25 表示有两排筋,上排筋为5根。

2Φ25伸入支座，3Φ22,不伸入支座。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（六）梁顶面标高高差。该项为选注 值， 系指相对于结构层楼面标高的高差值， 对于位于结构夹层的梁则指相对于结构夹 层楼面标高的高差。有高差时，须将其写 入括号内，无高差时不注。
如图中（-0.100）表示该梁顶面较结构层 楼面标高低0.1m。
•
1、有时候读书是一种巧妙地避开思考 的方法 。20.1 2.1620. 12.16W ednesday, December 16, 2020
• （四）梁上部通长筋或架立筋配置，该项为必注值。当 同排纵筋中既有通长筋又有架立筋时，应用加号“+”将 通长筋和架立筋相联，注写时须将角部纵筋写在加号的 前面，架立筋写在加号后面的括号内。当全部采用架立 筋时，则将其写入括号内。上图中2Ф25表示梁上部只有 两根直径为25mm的通长钢筋。又如2Ф25+ （2Ф22），表 示该梁上角部有两根25mm的通长筋和2根22mm的架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋 相同时，此项可加注下部纵筋的配筋值，用分号“； ” 将上部与下部纵筋 配筋值分隔开来。
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组
成，见下表：
梁编号
梁类型
代号 序号 跨数及是否带有悬挑
楼层框架梁 KL XX （XX）、（XXA）或 （XXB）
屋面框架梁 WKL XX （XX）、（XXA）或（XXB）
框支梁
KZL XX （XX）、（XXA）或 （XXB）
非框架梁 L XX （XX）、（XXA）或（XXB）
•
7、最具挑战性的挑战莫过于提升自我 。。20 20年12 月上午 6时43 分20.12. 1606:4 3December 16, 2020
•
8、业余生活要有意义，不要越轨。20 20年12 月16日 星期三 6时43 分8秒06 :43:081 6 December 2020
•
9、一个人即使已登上顶峰，也仍要自 强不息 。上午 6时43 分8秒上 午6时4 3分06: 43:0820 .12.16
• 10、你要做多大的事情，就该承受多大的压力。12/16/
2020 6:43:08 AM06:43:082020/12/16
• 11、自己要先看得起自己，别人才会看得起你。12/16/
谢 谢 大 家 2020 6:43 AM12/16/2020 6:43 AM20.12.1620.12.16
• 12、这一秒不放弃，下一秒就会有希望。16-Dec-2016 December 202020.12.16
•
2、阅读一切好书如同和过去最杰出的 人谈话 。06:4 3:0806: 43:0806 :4312/ 16就越加自命不凡。 20.12.1 606:43: 0806:4 3Dec-20 16-Dec-20
•
4、越是无能的人，越喜欢挑剔别人的 错儿。 06:43:0 806:43: 0806:4 3Wednesday, December 16, 2020
•
5、知人者智，自知者明。胜人者有力 ，自胜 者强。 20.12.1 620.12. 1606:4 3:0806: 43:08D ecembe r 16, 2020
•
6、意志坚强的人能把世界放在手中像 泥块一 样任意 揉捏。 2020年 12月16 日星期 三上午 6时43 分8秒06 :43:082 0.12.16
• （二）梁截面尺寸，该项为必注值，用b×h表 示；如上图中300×650表示梁宽300mm、梁高 650mm。
• （三）梁箍筋，包括钢筋级别、直径、加密区与非加密 区的间距及肢数，如上图中Ф8@100/200（2），表示箍 筋为直径8mm的钢筋，加密区间距为100mm，非加密区 间距为200mm，均为2肢箍。
（五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。 当梁腹板高度hw≥450mm时，须配置纵向构造钢筋，所注 规格与根数应符合规范规定。此项注写值以大写字母G打 头，接续注写设置在梁两个侧面的总配筋值，且对称配置。 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母 N打头，接续注写配置在梁两个侧面的总配筋值， 且对称配置。受扭纵向钢筋应满足侧面纵向构造钢筋的间 距要求，且不再重复配置纵向构造钢筋。 注：当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。
• 13、无论才能知识多么卓著，如果缺乏热情，则无异 纸上画饼充饥，无补于事。Wednesday, December 16, 2
02016-Dec-2020.12.16
• 14、我只是自己不放过自己而已，现在我不会再逼自 己眷恋了。20.12.1606:43:0816 December 202006:43
悬挑梁
XL XX
井字梁
JZL XX （XX）、（XXA）或 （XXB）
注： （XXA）为一端有悬挑，（XXB）为两端有悬挑，
悬挑不计入跨数
• 梁集中标注的内容，有五项必标注和一项选注 值（集中标注可以从梁的任意一跨引出，）， 规定如下：
• （一）梁编号。由梁的类型代号、序号、跨数 和是否悬挑四部分组成，如上图中的KL2(2A)即 表示框架梁、第2号、2跨、一端悬挑。
梁钢筋平法标注
丘剑宾
一、平面注写方式 在梁平面布置图上，分别在不同编号的梁中各选
一根梁，在其上注写截面尺寸和配筋具体数值的方 式来表达梁平法施工图。平面注写包括集中标注与 原位标注，集中标注表达梁的通用数值，原位标注 表达梁的特殊数值。当集中标注中的某项数值不适 用于梁的某部位时，则将该项数值原位标注，施工 时，原位标注取值优先。
