30°渐开线花键的设计计算已知：m=1.25Z=24αD=30°计算：1、分度圆直径D：D=mZ=1.25*24＝302、基圆直径Db：Db＝mZCOSαD＝1.25*24*cos30＝25.983、齿距p：p=πm=1.25π=3.9274、内花键大径基本尺寸Dei：Dei＝m(Z+1.5)=1.25*(24+1.5)=31.8755、内花键大径下偏差：06、内花键大径公差：IT12－14，取IT12，公差值0.257、内花键渐开线终止圆直径最小值DFimin：DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.58、内花键小径基本尺寸Dii：Dii=DFemax+2CF=28.62+2*0.125=28.879、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E：E=0.5πm=0.5*π*1.25=1.96311、作用齿槽宽EV：EV＝0.5πm＝1.96312、作用齿槽宽最小值EVmin：EVmin＝0.5πm＝1.96313、实际齿槽宽最大值Emax：Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，其中Τ+λ查机械设计手册，为0.13714、实际齿槽宽最小值Emin：Emin＝EVmin+λ＝1.963+0.048＝2.011其中λ值查机械设计手册，为0.04815、作用齿槽宽最大值EVmax：EVmax＝Emax－λ＝2.100－0.048＝2.05216、外花键作用齿厚上偏差esV：查机械设计手册，为017、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.2518、外花键大径上偏差esV/tanαD：019、外花键大径公差：查机械设计手册，为0.1620、外花键渐开线起始圆直径最大值DFemax：DFemax=2 ＝28.62其中：Db=25.98 D=30 αD=30° hs=0.6m=0.6*1.25=0.75esV/tanαD=021、外花键小径基本尺寸Die：Die＝m(Z－1.5)＝28.12522、外花键小径上偏差esV/tanαD：023、外花键小径公差：IT12－14。
渐开线花键的参数标注（1）在零件图样上，应给出制造花键时所需的全部尺寸、公差和参数，列出参数表，表中应给出齿数、模数、压力角、公差等级和配合类别、渐开线终止圆直径最小值或渐开线起始圆直径最大值、齿根圆弧最小径及其偏差、M值和W值等项目。
必要时画出齿形放大图。
（2）花键的检验方法见GB/。
其中对花键的齿槽宽和齿厚规定了三种综合检验法和一种单项检验法（详见GB/），花键的参数标注于采取检验方法有关。
（3）在有关图样和技术文件中，需要标记时，应符合如下规定：内花键：INT外花键：EXT花键副：INT/EXT齿数：z（前面加齿数值）模数：m（前面加模数值）30°平齿根：30P30°圆齿根：30R°圆齿根：45°圆齿根：4545°直线齿形圆齿根：45ST公差等级：4、5、6或7配合类别：H（内花键）；k、js、h、f、e或d（外花键）标准号：GB/—1995标记示例：①花键副，齿数24，模数，30°圆齿根，公差等级为5级，配合类别为H/h，标记为：花键副：INT/EXT 24z××30R×5H/5h GB/T —1995内花键：INT 24z××30R×5H GB/T —1995外花键：EXT 24z××30R×5h GB/T —1995②花键副，齿数24，模数，内花键为30°平齿根，公差等级为6级，外花键为30°圆齿根，公差等级为5级，配合类别为H/h，标记为：花键副：INT/EXT 24z××30P/R×6H/5h GB/T —1995内花键：INT 24z××30P×6H GB/T —1995外花键：EXT 24z××30R×5h GB/T —1995③花键副，齿数24，模数，°圆齿根，公差等级为6级，配合类别为H/h，标记为：花键副：INT/EXT 24z×××6H/6h GB/T —1995内花键：INT 24z×××6H GB/T —1995外花键：EXT 24z×××6h GB/T —1995④花键副，齿数24，模数，45°圆齿根，内花键公差等级为6级，外花键公差等级为7级，配合类别为H/h，标记为：花键副：INT/EXT 24z××45×6H/7h GB/T —1995内花键：INT 24z××45×6H GB/T —1995外花键：EXT 24z××45×7h GB/T —1995⑤花键副，齿数24，模数，内花键为45°直线齿形圆齿根，公差等级为6级，外花键为45°渐开线齿形圆齿根，公差等级为7级，配合类别为H/h，标记为：花键副：INT/EXT 24z××45ST×6H/7h GB/T —1995内花键：INT 24z××45ST×6H GB/T —1995外花键：EXT 24z××45ST×7h GB/T —1995（4）表列出齿数为24，模数为，公差等级为5级，配合类别为H/h，选用基本方法时的参数表。
等速驱动轴花键强度分析与应用孟祥伟【摘要】等速驱动轴是汽车动力传动的关键部件,其强度决定传动系统主要性能.驱动轴与变速器、轮毂单元靠花键连接并传递动力.文章分析了渐开线花键受力情况,提出了花键强度计算校核方法,并结合某车型花键参数,给出了渐开线花键校核实例.【期刊名称】《汽车实用技术》【年(卷),期】2017(000)024【总页数】3页(P113-115)【关键词】等速驱动轴;渐开线花键;弯曲强度;剪切强度【作者】孟祥伟【作者单位】安徽江淮汽车集团股份有限公司技术中心,安徽合肥 230601【正文语种】中文【中图分类】U463引言现代经济型轿车大都采用前轮驱动的布置型式，等速驱动轴是其中的关键部件之一，将发动机经变速箱输出的动力输出到车轮，从而驱动整车前进或倒退，其结构强度与工作性能的好坏直接影响到整车的工作可靠性。
等速驱动轴一端与变速箱相连接，可以轴向滑动和摆动，称为移动节；另一端与轮毂单元相连接，不能轴向滑动，可以绕中心点摆动，称为固定节。
图1 等速驱动轴总成移动节与变速箱、固定节与轮毂单元都是靠渐开线花键连接并传递动力。
因此，渐开线花键的强度决定等速驱动轴传递动力的能力，在等速驱动轴方案设计阶段需要对渐开线花键强度进行校核。
主要从花键齿面接触强度、花键齿根弯曲强度、花键齿根剪切强度三个方面校核分析。
1 花键的受力分析图2 渐开线花键连接的理论位置发动机输出的动力，经离合器、变速箱传递到驱动轴，通过驱动轴传递到车轮，花键只承受转矩T，不承受压轴力。
在传递的转矩T的作用下，一侧的齿面彼此接触、侧隙相等。
同时，由于渐开线花键的自定心作用，内花键与外花键的两轴线仍是同轴的，如图2所示。
所有花键齿传递转矩，承受同样大小的载荷，如图3所示。
图3 渐开线花键载荷分配2 花键载荷计算2.1 输入转矩T计算式中：η—变速器传动效率，取0.95。
Imax—变速器最大总速比。
2.2 名义切向力Ft计算2.3 单位载荷W计算3 齿面接触强度计算3.1 齿面压应力σH计算式中：3.2 齿面需用压应力[σH]计算式中：σ0.2—花键材料屈服强度。

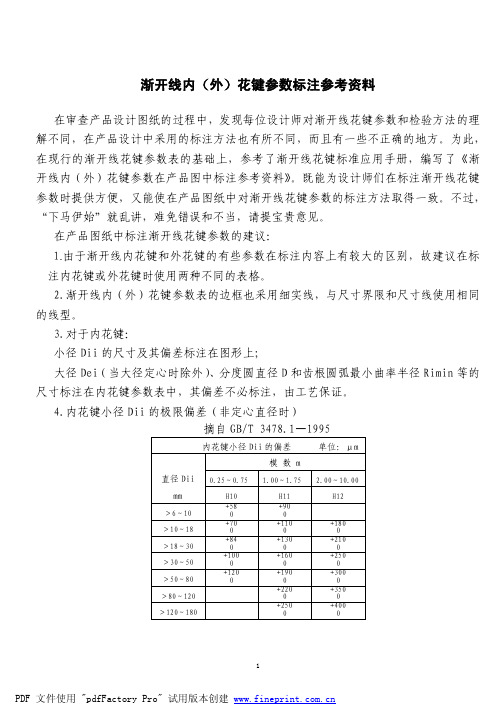

渐开线内（外）花键参数标注参考资料在审查产品设计图纸的过程中，发现每位设计师对渐开线花键参数和检验方法的理解不同，在产品设计中采用的标注方法也有所不同，而且有一些不正确的地方。
为此，在现行的渐开线花键参数表的基础上，参考了渐开线花键标准应用手册，编写了《渐开线内（外）花键参数在产品图中标注参考资料》。
既能为设计师们在标注渐开线花键参数时提供方便，又能使在产品图纸中对渐开线花键参数的标注方法取得一致。
不过，“下马伊始”就乱讲，难免错误和不当，请提宝贵意见。
在产品图纸中标注渐开线花键参数的建议：1.由于渐开线内花键和外花键的有些参数在标注内容上有较大的区别，故建议在标注内花键或外花键时使用两种不同的表格。
2.渐开线内（外）花键参数表的边框也采用细实线，与尺寸界限和尺寸线使用相同的线型。
3.对于内花键：小径Dii的尺寸及其偏差标注在图形上；大径Dei（当大径定心时除外）、分度圆直径D和齿根圆弧最小曲率半径Rimin等的尺寸标注在内花键参数表中，其偏差不必标注，由工艺保证。
4.内花键小径Dii的极限偏差（非定心直径时）摘自GB/T 3478.1—1995内花键小径Dii的偏差单位：μm模数 m0.25～0.75 1.00～1.75 2.00～10.00直径Diimm H10 H11 H12＞6～10 +58+90＞10～18 +70+110+180＞18～30 +84+130+210＞30～50 +100+160+250＞50～80 +120+190+300＞80～120 +220+350＞120～180 +250+4005.对于外花键：大径Dee 的尺寸及其偏差标注在图形上；小径Die （当小径定心时除外）、分度圆直径D 和齿根圆弧最小曲率半径Remin 等的尺寸标注在外花键参数表中，其偏差不必标注，由工艺保证。
6. 外花键大径Dee 的上偏差（非定心直径时）。
摘自GB/T 3478.1—19957. 外花键大径Dee 的公差（非定心直径时）。
渐开线花键参数表渐开线内花键参数表 2007-12-15 项目代号数值齿数 Z 24模数 , 3.5压力角α 30?公差等级和配合类别(GB3478-83) 7H齿顶圆直径(小径) Dei 80.83 +0.35渐开线花键终止圆直径 DFimin 88.20齿根圆直径(大径) Dii 89.25 +0.74实际齿槽宽最大值 Emax 5.708作用齿槽宽最小值 Evmin 5.498实际齿槽宽最小值 Emin 5.573 作用齿槽宽最大值 Evmax 5.633 齿根圆弧最小曲率半径 Rimin 0.7周节累积公差 Fp 0.1 齿形公差 ff 0.069 齿向公差Fβ 0.027量棒直径 dM 6.271 最大棒间距 MEmax 74.921最小棒间距 MEmin 74.656渐开线外花键参数表 2007-12-15 项目代号数值齿数 Z 24模数 , 3.5压力角α 30?公差等级和配合类别(GB3478-83) 6e齿顶圆直径(大径) Dee 87.50 -0.125-0.475渐开线花键起始圆直径 DFemax 80.03齿根圆直径(小径) Die 78.75 -0.125-0.865实际齿厚最大值 Smax 5.376作用齿厚最小值 Svmin 5.345实际齿厚最小值 Smin 5.295作用齿厚最大值 Svmax 5.426齿根圆弧最小曲率半径 Remin 0.7周节累积公差 Fp 0.07齿形公差 ff 0.043 齿向公差Fβ 0.017量棒直径 dM 6.862 最大跨棒距 MSmax 94.621最小跨棒距 MSmin 94.495involute spline data:渐开线花键参数flat root side fit : 平齿根齿侧定心pith(应为pitch):径节 14/32 number of teeth:齿数 19 pressure angle :压力角 30base cicle dia (ref) :基圆直径 1.0284cicular space width:分度圆齿槽宽min effective:最小作用齿槽宽 0.0982max effective(ref) :最大作用齿槽宽 0.0997min actual(ref):最小实际齿槽宽 0.0992max actual :最大实际齿槽宽 0.1007 max mesaurement between two 0.0900 dia pins:在量棒直径0.09之间的量棒距最大值1.0878involute profile error :齿形误差 +0.0003 -0.0005 total index error max :相当于齿距累积误差 0.0015mat parallelism error:齿向误差 0.0005Total Index Error - (The maximum amount of displacement from the theoretical angularposition of any tooth with respect to any other tooth on a spline) 楼上翻译得不错～仅补充一下base cicle dia (ref) :基圆直径(参考) 1.0284min effective:最小有效齿槽宽 0.0982max effective(ref) :最大有效齿槽宽(参考) 0.0997min actual(ref):最小实际齿槽宽(参考) 0.0992 max mesaurement between two 0.0900 dia pins:量棒距最大值1.0878 量棒直径 0.0900min effective专业名称应为“最小作用齿槽宽”(如图摘自GB/T 3478.1-1995圆柱直齿渐开线花键)。
30°渐开线花键的设计计算机械产品设计2010-10-27 12:50:56 阅读20 评论0 字号：大中小订阅30°渐开线花键的设30°渐开线花键的设计计算2010-07-22 16:29已知：m=1.25Z=24αD=30°1、分度圆直径D： D=mZ=1.25*24＝302、基圆直径Db： Db＝mZCOSαD＝1.25*24*cos30＝25.983、齿距p： p=πm=1.25π=3.9274、内花键大径基本尺寸Dei： Dei＝m(Z+1.5)=1.25*(24+1.5)=31.8755、内花键大径下偏差： 06、内花键大径公差：IT12－14，取IT12，公差值0.257、内花键渐开线终止圆直径最小值DFimin：DFimin=m(Z+1)+2CF=1.25*(24+1)+2*0.125=31.58、内花键小径基本尺寸Dii：Dii=DFemax+2CF=28.62+2*0.125=28.879、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E： E=0.5πm=0.5*π*1.25=1.96311、作用齿槽宽EV： EV＝0.5πm＝1.96312、作用齿槽宽最小值EVmin： EVmin＝0.5πm＝1.96313、实际齿槽宽最大值Emax：Emax＝EVmin+（Τ+λ）=1.963+0.137=2.100，其中Τ+λ查机械设计手册，为0.13714、实际齿槽宽最小值Emin： Emin＝EVmin+λ＝1.963+0.048＝2.011其中λ值查机械设计手册，为0.04815、作用齿槽宽最大值EVmax： EVmax＝Emax－λ＝2.100－0.048＝2.05216、外花键作用齿厚上偏差esV：查机械设计手册，为017、外花键大径基本尺寸Dee：Dee=m(Z+1)＝1.25*（24+1）＝31.2518、外花键大径上偏差esV/tanαD： 019、外花键大径公差：查机械设计手册，为0.1620、外花键渐开线起始圆直径最大值DFemax= mz/2*√3+（1-4.8/z)*（1-4.8/z)DFemax=2 ＝28.62其中：Db=25.98 D=30αD=30° hs=0.6m=0.6*1.25=0.75esV/tanαD=021、外花键小径基本尺寸Die： Die＝m(Z－1.5)＝28.12522、外花键小径上偏差esV/tanαD：023、外花键小径公差：IT12－14。
