T C L王牌彩电维修大全[1](总58页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--TCL王牌彩电维修大全第一章：2101系列彩色电视机故障维修实例1、控制系统故障例1机型：2101AS故障现象：频道预置搜台操作时图像一晃而过，节目不能锁定，但原储存的节目能够正常收看。

分析与检修：根据故障现象分析，可能是AFT信号未加到87CK38(13)脚，因为若因U T扫描电压有故障，原存储节目也就不可能收看。

为此，检查R251、C251连接处的电压，正常情况下，自动搜台时该处的AFT电压在0．2－5V之间变化，但现在87CK38(13)脚的电压没有这种变化。

仔细检查(13)脚的引线，发现引线铜皮上有一处小蚀点，将该断裂处焊通后故障排除。

例2机型：2101AS故障现象：在VHF－L、VHF－H、UHF的高频段收不到台，但低频段能收到。

分析与检修：根据故障现象分析，可能是U T电压的动态范围不够宽所致。

经过仔细检查，发现+33V电压的稳压二极管D001端电压只有 9V，说明该管已击穿损坏。

更换 D001后其端电压能稳压在33V，故障也随之排除。

例 3 机型：2101AS22故障现象：接通交流电源后，待机指示灯亮，按遥控器STANDBY键，待机指示灯熄灭，几秒钟后，又自动转入待机状态。

在指示灯熄灭期间，屏幕为静噪蓝屏。

分析与检修：待机状态可转换，几秒钟后，自动返回待机状态，待机指示灯又亮，说明开关稳压电源及遥控系统功能正常，这种现象是与存储器相连的I2C 总线系统不正常或节目存储器24C04损坏，因而不能执行开机操作的外部表现。

需要说明一点，210lAS彩电使用ST24C04E2PROM电擦写只读存储器，TCL 厂家提供的24C04备用品已写入了初始化数据，从市面购买的ST24C04是没有有效数据的芯片，需先使用专用设备写入初始化数据后才能使用。

例4 机型：2101AS故障现象：接收电视台节目时，VHF－H频段无图像。

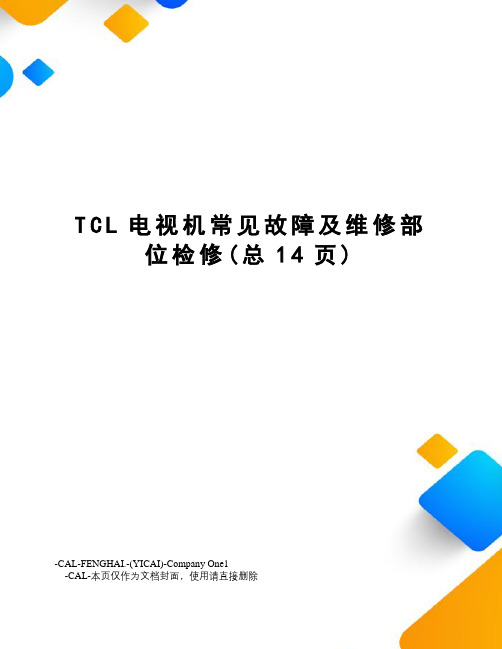

T C L电视机常见故障及维修部位检修(总14页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

tcl电视的使用过程中如果出现故障，一定是让人很纠结的，那在生活中遇到这种问题，我们又该如何应对维修呢?来看看下面文章吧！希望您可以合理的利用上。

如果屏幕上出现的竖条纹位置有变化，则可能是电视机信号源或节目源有问题导致的；主要检查连接线路是否松动，或者当前播放的节目源有问题导致出现横线；如果连接线松动则将其固定即可，也可以换条连接线重新连接；如果是节目源的问题可以切换到其他节目频道进行观看。

电视花屏原因即顶合卡机，电视机里面的屏线接触不良。

电视搬到一个信号的地方去试试，如果不好就是电视机的问题，如果好的就是有线信号的问题。

现在的机顶盒都是数字信号，数字信号有问题就会出现画面马赛克，音质效果差。

如果电视机开机时正常，几分钟后变为花屏，变花屏后屏幕亮度变亮；电视花纹怎么办，一般可通过测量逻辑板上的GAMMA校正电压，常见的就是AS15-G故障，可以触摸AS15-G是否发烫；如果会烫手则判断为AS15-G故障；主要测量各个GAMMA电压是否异常，以判断具体哪一个GAMMA电压错误，更换新的
AS15-G即可恢复正常；
电视花纹故障维修：一般电视机花屏都是与电视机的硬件故障有关，包括屏幕故障、屏幕排线故障或者主板上的电路、电容故障，以及其他内部零部件故障都可能导致花屏；普通用户建议联系电视机的维修师傅对电视机进行全面的检测和保修。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、海信电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

tcl维修收费标准TCL维修收费标准。

TCL电视作为家庭影音娱乐设备的重要组成部分，受到了广大消费者的青睐。

然而，随着使用时间的增长，TCL电视也难免会出现各种故障，需要进行维修。

为了让消费者更加了解TCL维修收费标准，我们在此向大家详细介绍。

首先，针对TCL电视常见的故障，比如屏幕出现线条、无法开机、声音无法调节等问题，我们制定了一套相对固定的维修收费标准。

具体收费标准如下，如果是屏幕出现线条的情况，维修费用为200元；如果是无法开机的情况，维修费用为150元；如果是声音无法调节的情况，维修费用为100元。

以上费用均包含了维修所需的零部件更换费用，但不包含上门维修的费用。

其次，对于一些较为复杂的故障，比如主板故障、电源故障等，我们将根据具体情况进行收费。

在这种情况下，我们会先派遣技术人员上门进行检测，然后根据故障情况进行报价。

消费者可以根据报价决定是否进行维修，我们将尊重消费者的选择，不会强制收取任何费用。

另外，针对TCL电视的保修期内故障，我们将提供免费维修服务。

但需要注意的是，保修期内的维修服务仅限于非人为损坏的故障，如果是由于人为原因导致的故障，我们将按照实际情况进行收费。

最后，我们提醒消费者在TCL电视出现故障时，应及时与我们联系，避免因拖延而导致故障加重，增加维修成本。

同时，在维修过程中，消费者可以随时向我们了解维修进度，以及维修过程中可能出现的额外费用，我们将竭诚为消费者提供满意的服务。

总之，TCL维修收费标准是合理、公正的，我们将以最大的诚意和最优质的服务，为消费者解决TCL电视出现的各种故障，让消费者享受到更好的产品体验。

希望消费者在购买TCL电视时，也能对我们的维修服务有更多的信任和支持。

以前家里的TCL电视机在开机的时候老是会黑屏,那时候老是找不到原因,现在总是知道了：TCL电视机黑屏可以分为三种情况,第一种就是人为操作不当不小心按错了某个按键导致电视黑屏,第二种就是保险丝烧坏或者电视芯片发生故障导致TCL 电视机黑屏,第三种就是TCL电视机驱动背光电路出现问题。

关于TCL电视机黑屏专业人员可以检查一下以下：①.这故障首先检查一下,电源输入回路元件是否正常,比如：电源保险.压敏电阻.以及抗干扰电路元件等等。

②.若以上检查都正常,那就在测量一下整流滤波后的电压是否正常。

③.测量一下功率因数校正电路输出端的电压是否正常。

④.测量一下副开关电源电路输出端的电压是否正常。

⑤.测量开/待机电压是否正常,以及待机控制三极管等电路元件是否也正常。

⑥.如果以上测量都正常,但上电试机故障依旧,这时接着在测量一下,主板电路供电电压是否正常。

⑦.经以上测量主板电路供电电压正常,那就在测量一下,主板上的所有DC一DC电压变换电路芯片,各输出端引脚对地电压是否正常,如有异常,检查芯片异常脚周围元件即可。

另外,如果你购买电视的时间不久,还在保修期内,那么大家可以选择找经销商进行保修,另外大家在日常使用TCL电视机的时候一定要爱护我们的TCL电视机,虽然说现在创维电视在质量上还是得到了消费者普遍认可的。

但是TCL电视机这些电视产品还是比较娇贵的。

现在家庭中有些脾气暴躁的人,有时会拿TCL电视机来出气,这就得不偿失了。

注：我们在平常擦TCL电视机的时候,不要用湿抹布擦拭,如果不注意的话也有可能引起TCL电视机短路,从而导致电视黑屏这一问题。

有的消费者反映说自己刚买的TCL电视机用护理液擦拭后打开电视后就不显示图像,只能听到声音,导致这一问题的原因可能是TCL电视机的高压板坏了或者是灯管故障问题。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、海信电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

下面由为你介绍关于TCL电视，出现了重影这种故障的原因以及解决方法。

1.是否受外界干扰；试一下其它频道,若其它频道正常,则多数为电视台的问题；同轴电缆（即有线电视盒和TCL电视机相连的线）是否接触不良或断线；2.调整TCL电视机的微调,看是否有效。

用室外天线的用户,检查室外天线是否完好,有无接触不良或断线,重新调整天线的位置和方向；3.TCL电视机的彩色制式设置正确已否,把彩色制式设为AUTO或PAL。

1.将TCL电视机的色饱和度开至最小,如果图像有重影,则应检查天线输入系统.高频头.声表面滤波器及它们的屏蔽接地是否良好及清晰度增强电路是否正常。

反之,若图像没有重影,则要检查亮度延时线(包括它周围电路元件) 或色带通滤波电路元件；2.测量.检查TCL电视机的末级视放电压或加速极电压是否过低；3.用电阻测量法对所怀疑的元器件进行确诊,如显像管是否老化或极问是否漏电.亮度延时线.电阻等是否开路；4.使用元件替换法,比如当高频头.声表面滤波器.集成块.色度带通滤波器.亮度延时线及有关电容不良时用电压.电阻测量法不能确诊的,可以使用替换法逐一排查；一.液晶电视重影的主要原因：1.TCL电视机信号接收环境不佳或高频头接地屏蔽不良,如接收点附近有高大建筑物,TCL电视机在接收直通信号的同时还接收到了由高大建筑物反射回的反射信号,导致图像重影;另外,若高频头屏蔽或接地不良也会导致重影;2.声表面滤波器不良,当声表面滤波器内部的极片接地不良时,就会导致一部分中频信号直接通过其分布电容超前于主信号进入图像中放IC,从而使图像出现重影;3.图像画质增强电路出现故障,许多大屏幕彩电为增强图像清晰度,在图像处理电路上增加了图像勾边,即所谓图像轮廓校正电路,如果该电路在视频信号的处理上出现错误,就会形成重影。

二.维修方法1.将TCL电视机的色饱和度开至最小,如果图像有重影,则应检查天线输入系统.高频头.声表面滤波器及它们的屏蔽接地是否良好及清晰度增强电路是否正常。

如果是TCL电视机出现了故障的话,该如何维修，下面由为你介绍：1.将TCL电视机的色饱和度开至最小,如果图像有重影,则应检查天线输入系统.高频头.声表面滤波器及它们的屏蔽接地是否良好及清晰度增强电路是否正常。

反之,若图像没有重影,则要检查亮度延时线(包括它周围电路元件) 或色带通滤波电路元件；2.测量.检查TCL电视机的末级视放电压或加速极电压是否过低；3.用电阻测量法对所怀疑的元器件进行确诊,如显像管是否老化或极问是否漏电.亮度延时线.电阻等是否开路；4.使用元件替换法,比如当高频头.声表面滤波器.集成块.色度带通滤波器.亮度延时线及有关电容不良时用电压.电阻测量法不能确诊的,可以使用替换法逐一排查；一.重影的主要原因：1.TCL电视机信号接收环境不佳或高频头接地屏蔽不良,如接收点附近有高大建筑物,TCL电视机在接收直通信号的同时还接收到了由高大建筑物反射回的反射信号,导致图像重影;另外,若高频头屏蔽或接地不良也会导致重影;2.声表面滤波器不良,当声表面滤波器内部的极片接地不良时,就会导致一部分中频信号直接通过其分布电容超前于主信号进入图像中放IC,从而使图像出现重影;3.图像画质增强电路出现故障,许多大屏幕彩电为增强图像清晰度,在图像处理电路上增加了图像勾边,即所谓图像轮廓校正电路,如果该电路在视频信号的处理上出现错误,就会形成重影。

二.重影维修方法1.将TCL电视机的色饱和度开至最小,如果图像有重影,则应检查天线输入系统.高频头.声表面滤波器及它们的屏蔽接地是否良好及清晰度增强电路是否正常。

反之,若图像没有重影,则要检查亮度延时线(包括它周围电路元件) 或色带通滤波电路元件;2.测量.检查TCL电视机的末级视放电压或加速极电压是否过低;3.用电阻测量法对所怀疑的元器件进行确诊,如显像管是否老化或极问是否漏电.亮度延时线.电阻等是否开路;4.使用元件替换法,比如当高频头.声表面滤波器.集成块.色度带通滤波器.亮度延时线及有关电容不良时用电压.电阻测量法不能确诊的,可以使用替换法逐一排查;5.针对普通用户,一般建议联系TCL电视机的售后服务或者专业维修人员对TCL电视机进行全面检测.保修。

TCL A620系列液晶电视故障检修翱□赵一鸣例1：一台D55A620U型机，上电后不开机。

分析检修：该机采用TCL T968A机芯，主芯片为Amlogic（晶晨半导体）公司生产的T968A,网LD11 2.2uH—rvw>—络和音频处理芯片为P220（U751）,功放采用TAS5707（UA01）o上电,测得开关电源输出的12V电压正常，再9...3测主板上DC-DC电路输出电12VVin=4.5V—17V"Ta>i9UDI1Vref=O.8VTTH FBVIN PVCCSW EN/SYNCGND BOOT-«)140.1UIRD15|22kIRD16|l2kR01382k—{=1—[RD14〔30kDDR fOWSTB RD：73'k4-15)12FSW=500kHz压，发现UDIl（RT7296A）输出电压仅为0.9V,正常值应为1.5V O检查UDI1及其外围电路，如图1所示，发现⑧脚（FB）外接反馈取样电阻RD16阻值更换RD16后试机，故已增大。

①下工作于省电模式;CD13OD55A620U型机，上电后指示灯気，—次不开机O过渡阈值设置端，当外接电阻分压时，UDI1在轻负载状态脚为使能端，启动时该脚电压高于1.4V。

⑤脚接自举电容当连接到PVCC端时，则UDI1工作于强制PWM模式。

⑥障排除。

测试UDI1输出15V正常，并能正常开机了。

提示：UDI1（RT7296A）①脚为例2：—台q2zI4T覷5vision AT=>F>L JANOW RE1=»AIRI7MG分析检修：通电试机，面板指示灯闪烁，由此推断主芯片已启动。

该机主板供电系统如图2所示。

上电，测得UDN1输出3.3V.Q100输岀3.3V.UD018A输出1.8V.U1输出0.9V.Q104输出3.3V.UDM1A输出12V.UDB0输出0.9V.UDI1输出 1.5V,均正常。
