TCL电视机常见故障及其维修部位检修

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

T C L 电视机常见故障及维修部位检修TCL 电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A 机型采用东芝TB1231N 、TB1238N 或TB1240 的芯片。

二、2116E、2113E、2518E、2918E 机型采用三洋LA76810 、LA76832 芯片三、2115D、2510G、2575D、2980G、AT2990、3416 机型采用飞利浦om8838、om8840、om8841 、TDA8838 、TDA8840 、TDA 集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C 总线控制，这三种tcl 电视进总线方法如下；一、东芝机芯：21 英寸的按住机上音量键"－"至"0" 不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25 英寸的按住机上音量键"－"至"0" 不放，快速而均匀的按遥控器"0"键三次需在1．5 秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL 电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T 或RC－C10T 的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏" 键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T 的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL 电视型号：需拆开用户遥控器，在一画有二极管或标有"J03" 的空位按其极性或按另二个二极管D02、D03 的方向加装一二极管后，按二下"菜单"键，21 寸按"美化画面"键一次即可进入内部菜单。

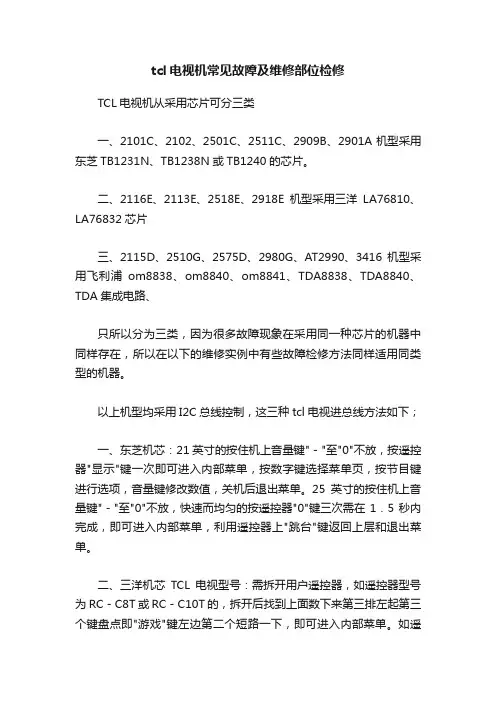

tcl电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

tcl电视的使用过程中如果出现故障，一定是让人很纠结的，那在生活中遇到这种问题，我们又该如何应对维修呢?来看看下面文章吧！希望您可以合理的利用上。

如果屏幕上出现的竖条纹位置有变化，则可能是电视机信号源或节目源有问题导致的；主要检查连接线路是否松动，或者当前播放的节目源有问题导致出现横线；如果连接线松动则将其固定即可，也可以换条连接线重新连接；如果是节目源的问题可以切换到其他节目频道进行观看。

电视花屏原因即顶合卡机，电视机里面的屏线接触不良。

电视搬到一个信号的地方去试试，如果不好就是电视机的问题，如果好的就是有线信号的问题。

现在的机顶盒都是数字信号，数字信号有问题就会出现画面马赛克，音质效果差。

如果电视机开机时正常，几分钟后变为花屏，变花屏后屏幕亮度变亮；电视花纹怎么办，一般可通过测量逻辑板上的GAMMA校正电压，常见的就是AS15-G故障，可以触摸AS15-G是否发烫；如果会烫手则判断为AS15-G故障；主要测量各个GAMMA电压是否异常，以判断具体哪一个GAMMA电压错误，更换新的
AS15-G即可恢复正常；
电视花纹故障维修：一般电视机花屏都是与电视机的硬件故障有关，包括屏幕故障、屏幕排线故障或者主板上的电路、电容故障，以及其他内部零部件故障都可能导致花屏；普通用户建议联系电视机的维修师傅对电视机进行全面的检测和保修。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、海信电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

TCL彩电常见故障及维修2009-10-08 15:11TCLAT21211机自动关机开机指示灯一亮即灭为Q206（c1815）坏通病TCL 93系列频道增加法将24C01 更换为24C02将24c02 1脚接5V 2脚接地tcl2901a自动搜索，遇到信号自动返回原状态，进入总线，把各数据抄下来，换好储存器后，再进入总线，写好数据就可以了。

但要事先将菜单中中英文转换一项记住是那一页那一项，电视修好后，退出总线，进入菜单可见一片杂乱无章的字母，记住中英转换4L:b+w是那一页.项，就很容易将电视修好。

2113E缺红色Q501 F422视放管虚焊，通病中的通病2智能系列机型,开机指示灯一闪一闪故障,是电源的D667坏或性能不良.¬C416--561P电容性能不良行不工作2939DR机无声无图，视放板三极管Q503、504击穿．(注意：8838系列机型通病：视放板某一组三极管坏导致开机无声音无图像、调加速极出现光栅及满屏回扫线.有时开机无光栅调加速极故障消失、加速极对地电容C519性能不良造成，开机无光栅：C416漏导致Q401饱和使行停振导致开机无光栅冷机开机行幅窄不满屏、关机重开故障消失8838性能不良更换即可. ＴＣＬＳ６７０８电源自动关机Ｒ８３１５６Ｋ２Ｗ变值7HID299S.P 烧行输出管加大C420为4700pFHID2960s.B.e 烧行输出管 C480由100uF/16V改为330uF/16V,8838/8841/个别台无彩:在IC201的35脚与37脚并一只10P的电容,智能系列机型 R831 56K 不良自动关机F)w行推动变压器及.+B滤波电感.+B整流二极管虚焊是TCL机的通病3438R常见D421--F104坏造成画面扩大且失真。

R420-4.7K开路无彩色3418D画面扩大且失真多为C356--4.7UF/50V电容坏。

TcL2980D.2988D.2988G等飞利浦机芯待机正常，开机吱吱响两声，激励管C极４V以下，则行包坏．TCL 2910D 三无故障C833(220P/250V)击穿,造成T803的10脚对地交流短路,使到IC801停振,出现"三无"故障.更换C833,问题解决.TCL（AT21189B，AT21206）电视机无规律关机通病；该机型常常会不定时间关机，将Q804（DTC124）取消可根治，本人已经修过三十多台该机型这种故障，效果很好，同机型的还有；AT2170，AT21215，AT2165，AT2113，AT2175AT21286，AT21181今年新出的很多机型,如单芯片电源脚9V取自Q206(型号C1815)的机子,遇到不开机或开机几分钟自动关机时,换之即OK. 此时测量Q206C脚19V.B脚19V.E脚无电压或很低.拆下用数字表测量BE,BC压降正常TCL东芝机心TB1238的常见走台故障:1 , 自动调台不存多为AFT中周变质 2,VT电压的电阻R004/33K损坏TCL2988DB满屏有4毫米间隔的齿型波干扰，有信号，无信号均如此。

TCL液晶_故障检修六倒例1: 一台L 48P 1S -C F 型曲面液晶电视，黑 屏，伴音正常。

分析检修：上电试机，背光不亮，判断灯条或 背光电路有故障。

拆机后用灯条检测仪检测两组 灯条，一组亮，一组不亮。

拆开液晶屏后复测灯条, 发现一组灯条有两只灯珠损坏（见图1 ),更换灯例2:—台L 65P 1-C U D 型曲面液晶电视，在 正常收看中机内“啪”一声响，随后三无:■分析检修:拆机检测，打开后壳目测电源板无 明显异常。

在路测量,发现电源板上开关管Q W 3 击穿，5A 保险管(F 901)断路。

更换Q W 3和F 901 后上电，待机红灯亮，但二次开机无反应。

再次检 测电源板,发现场6脚驱动芯片U 201( 124B )损坏 (见图2),将其换新后试机，故障排除。

例3:—台L 32F 1601B 型机，三无。

分析检修：本机采用三合一主板（型号是TP .□刘文锦VST 69D .PB 773M S 180P )。

上电，测得 300V 滤波电容两端电压为0V ，不正常。

断电测量，发现保险管FBI 断路,开关管Q B 101击穿（见图3)。

将损坏的元件全部换新后试机，故障排除。

FBI 和Q B 101的位置③例4:一台L 32FB 1型机，黑屏，伴音正常3 分析检修：试机观察，背光不亮，判断灯条或 灯条供电有问题。

拔下灯条供电接头，用灯条检测仪测量,灯条发光正常。

上电，测量主板12V 供电 正常，但灯条供电为19.8V ,不正常，说明灯条供电 电路有故障。

为了快速修复机器，换上市售的万能LED 背光板（见图4 )，按板上标注接好线试机，故障排除。

例5:—台L 32P 1A 型机，三无。

分析检修：拆机检测，发现电源板上保险管F B I (3.15A )开路,3()0V 滤波电容两端无短路现象，次级整流二极管也无异常。

目测保险管损坏程re Revisionwww.j w1989.c-nA T=»P1_I A^CE.-R E-R A I T R I T S I G TCL L46F11型液晶电视三无故障裣修—台TCLL46F11型液晶电视，上电后电源 指示灯不亮，不开机。

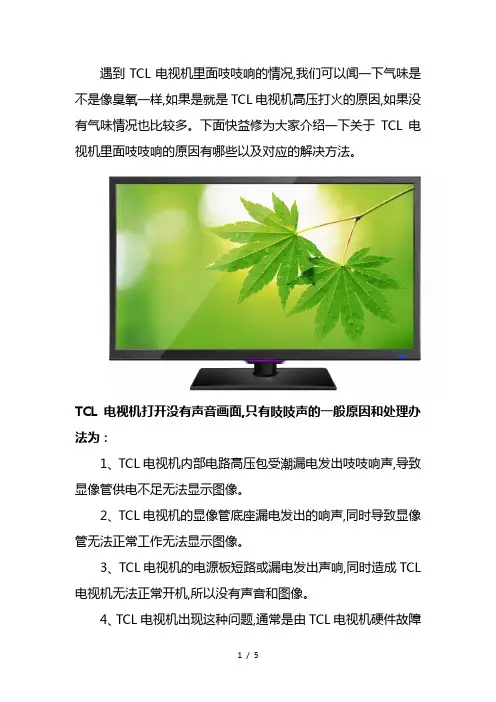

遇到TCL电视机里面吱吱响的情况,我们可以闻一下气味是不是像臭氧一样,如果是就是TCL电视机高压打火的原因,如果没有气味情况也比较多。

下面快益修为大家介绍一下关于TCL电视机里面吱吱响的原因有哪些以及对应的解决方法。

TCL电视机打开没有声音画面,只有吱吱声的一般原因和处理办法为：1、TCL电视机内部电路高压包受潮漏电发出吱吱响声,导致显像管供电不足无法显示图像。

2、TCL电视机的显像管底座漏电发出的响声,同时导致显像管无法正常工作无法显示图像。

3、TCL电视机的电源板短路或漏电发出声响,同时造成TCL 电视机无法正常开机,所以没有声音和图像。

4、TCL电视机出现这种问题,通常是由TCL电视机硬件故障引起的,所以建议联系TCL电视机的售后服务对TCL电视机进行全面检测、维修即可。

吱吱声表明电路已经损坏,保护电路启动。

例如：行输出管短路,或高压包短路,系统拾取到短路信号,于是启动保护电路。

保护电路切断电源,而后短路信号丢失,导致保护电路又接通电源。

接通电源后还是短路,保护电路又再一次切断电源。

如此反复,系统就像震荡一样,吱吱声就是这样来的。

TCL电视机打开后背后有吱吱的声音的一般原因和处理办法为：1、TCL电视机内部电路负载过大或者变压器磁芯没有粘牢导致电感或变压器的磁芯振动发出响声；2、TCL电视机内部电路高压包受潮漏电发出响声；3、TCL电视机的内部电路高压包打火发出的响声且散发臭氧味道；4、TCL电视机的显像管底座漏电发出的响声；5、如果响声不大不影响正常使用则无需理会,如情况严重影响使用则建议联系TCL电视机的售后服务对TCL电视机进行全面检测、保修。

电视吱吱响有一些原因：1、刚开机时图像显示正常,但有吱吱响声。

因为TCL电视机高压阳极受潮导致高压帽跳火,当故障不严重时,TCL电视机工作一段时间后,现象自动消失。

2、刚开机时图像比较模糊,TCL电视机工作5～10分钟后,图像显示正常。

因为TCL电视机显像管阳极受潮导致管座跳火,或长时间使用管座老化。

TCL A620系列液晶电视故障检修翱□赵一鸣例1：一台D55A620U型机，上电后不开机。

分析检修：该机采用TCL T968A机芯，主芯片为Amlogic（晶晨半导体）公司生产的T968A,网LD11 2.2uH—rvw>—络和音频处理芯片为P220（U751）,功放采用TAS5707（UA01）o上电,测得开关电源输出的12V电压正常，再9...3测主板上DC-DC电路输出电12VVin=4.5V—17V"Ta>i9UDI1Vref=O.8VTTH FBVIN PVCCSW EN/SYNCGND BOOT-«)140.1UIRD15|22kIRD16|l2kR01382k—{=1—[RD14〔30kDDR fOWSTB RD：73'k4-15)12FSW=500kHz压，发现UDIl（RT7296A）输出电压仅为0.9V,正常值应为1.5V O检查UDI1及其外围电路，如图1所示，发现⑧脚（FB）外接反馈取样电阻RD16阻值更换RD16后试机，故已增大。

①下工作于省电模式;CD13OD55A620U型机，上电后指示灯気，—次不开机O过渡阈值设置端，当外接电阻分压时，UDI1在轻负载状态脚为使能端，启动时该脚电压高于1.4V。

⑤脚接自举电容当连接到PVCC端时，则UDI1工作于强制PWM模式。

⑥障排除。

测试UDI1输出15V正常，并能正常开机了。

提示：UDI1（RT7296A）①脚为例2：—台q2zI4T覷5vision AT=>F>L JANOW RE1=»AIRI7MG分析检修：通电试机，面板指示灯闪烁，由此推断主芯片已启动。

该机主板供电系统如图2所示。

上电，测得UDN1输出3.3V.Q100输岀3.3V.UD018A输出1.8V.U1输出0.9V.Q104输出3.3V.UDM1A输出12V.UDB0输出0.9V.UDI1输出 1.5V,均正常。

TCL液晶电视机常用电源板及故障分析TCL（The Creative Life）是一家中国电子公司，是全球最大的液晶电视制造商之一、TCL液晶电视机采用了现代的液晶显示技术，具有高清画质和丰富的功能。

在TCL液晶电视机中，电源板是一个常见的部件，负责提供稳定的电源供应。

然而，电源板也很容易出现故障，导致电视无法正常工作。

接下来，我们将对TCL液晶电视机常用电源板及故障进行分析。

1. 开关电源板（Switching Power Supply Board）：开关电源板是TCL液晶电视机的主电源板，负责将交流电转换为稳定的直流电，以供给其他各个电路板使用。

它通常由开关电源芯片、电容器和变压器等元件组成。

2. 适配器电源板（Adapter Power Supply Board）：适配器电源板是一种可以外置的电源板，通常带有适配器插座，可以供电给TCL液晶电视机。

它具有让用户更加方便地更换电源的优点。

以上是TCL液晶电视机常用的电源板类型。

接下来，我们将对这些电源板可能出现的故障进行分析。

1.电源不工作：如果电源板无法正常工作，首先需要检查电源线是否插好，电源开关是否打开，电源插座是否正常供电。

如果这些都正常，可能是电源板本身故障。

可以使用万用表检测电源板的输出电压，看是否正常。

如果电源板无输出电压，则需要更换电源板。

2.过载保护：有时候，当电视机使用过多电源时，电源板会自动触发过载保护机制，以保护电路不受损坏。

此时，电源板会关闭输出电源，需要用户减少负载或更换更高功率的电源板。

3.过热保护：当电源板过热时，也会触发过热保护机制，以避免电源板过热引起损坏。

此时，电源板会关闭输出电源，并待冷却后自动恢复工作。

如果电源板反复触发过热保护，可能是电源板散热不良，需要增加散热措施，如清洁电源板周围的灰尘，确保通风良好。

4.短路保护：当电源板输出出现短路时，电源板会自动触发短路保护，以避免电路损坏。

此时，电源板会关闭输出电源，需要用户检查电视机的其他电路板，排除短路故障，然后重新启动电源板。

TCL彩电通病维修经验大全TCL彩电通病维修经验大全TCL彩电故障通病维修记录2008-05-22 08:53:30| 分类：家电维修| 标签：|字号大中小订阅TCL王牌彩电维修大全第一章：2101系列彩色电视机1.1 故障维修实例1、控制系统故障例1 机型：2101AS故障现象：频道预置搜台操作时图像一晃而过，节目不能锁定，但原储存的节目能够正常收看。

分析与检修：根据故障现象分析，可能是AFT信号未加到87CK38(13)脚，因为若因UT 扫描电压有故障，原存储节目也就不可能收看。

为此，检查R251、C251连接处的电压，正常情况下，自动搜台时该处的AFT电压在0．2－5V之间变化，但现在87CK38(13)脚的电压没有这种变化。

仔细检查(13)脚的引线，发现引线铜皮上有一处小蚀点，将该断裂处焊通后故障排除。

例2 机型：2101AS故障现象：在VHF－L、VHF－H、UHF的高频段收不到台，但低频段能收到。

分析与检修：根据故障现象分析，可能是UT电压的动态范围不够宽所致。

经过仔细检查，发现+33V电压的稳压二极管D001端电压只有9V，说明该管已击穿损坏。

更换D001后其端电压能稳压在33V，故障也随之排除。

例3 机型：2101AS故障现象：接通交流电源后，待机指示灯亮，按遥控器STANDBY键，待机指示灯熄灭，几秒钟后，又自动转入待机状态。

在指示灯熄灭期间，屏幕为静噪蓝屏。

分析与检修：待机状态可转换，几秒钟后，自动返回待机状态，待机指示灯又亮，说明开关稳压电源及遥控系统功能正常，这种现象是与存储器相连的I2C 总线系统不正常或节目存储器24C04损坏，因而不能执行开机操作的外部表现。

需要说明一点，210lAS彩电使用ST24C04E2PROM电擦写只读存储器，TCL厂家提供的24C04备用品已写入了初始化数据，从市面购买的ST24C04是没有有效数据的芯片，需先使用专用设备写入初始化数据后才能使用。

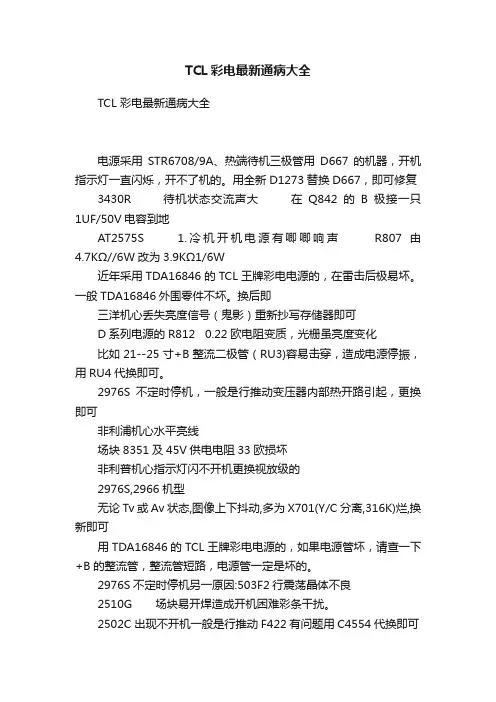

TCL彩电最新通病大全TCL 彩电最新通病大全电源采用STR6708/9A、热端待机三极管用D667的机器，开机指示灯一直闪烁，开不了机的。

用全新D1273替换D667，即可修复3430R 待机状态交流声大在Q842的B极接一只1UF/50V电容到地AT2575S 1.冷机开机电源有唧唧响声R807由4.7KΩ//6W改为3.9KΩ1/6W近年采用TDA16846的TCL王牌彩电电源的，在雷击后极易坏。

一般TDA16846外围零件不坏。

换后即三洋机心丢失亮度信号（鬼影）重新抄写存储器即可D系列电源的R812 0.22欧电阻变质，光栅虽亮度变化比如21--25寸+B整流二极管（RU3)容易击穿，造成电源停振，用RU4代换即可。

2976S不定时停机，一般是行推动变压器内部热开路引起，更换即可非利浦机心水平亮线场块8351及45V供电电阻33欧损坏非利普机心指示灯闪不开机更换视放级的2976S,2966机型无论Tv或Av状态,图像上下抖动,多为X701(Y/C分离,316K)烂,换新即可用TDA16846的TCL王牌彩电电源的，如果电源管坏，请查一下+B的整流管，整流管短路，电源管一定是坏的。

2976S不定时停机另一原因:503F2行震荡晶体不良2510G 场块易开焊造成开机困难彩条干扰。

2502C出现不开机一般是行推动F422有问题用C4554代换即可行推动变压器及+B滤波电感虚焊是TCL机的通病。

2511C不能自动和手动搜台，换新存储器。

TCL电视机2968Z、2969Z声音问题刚开机时声音特小而且发闷，10-30分钟后正常更换两个236540中周（原机为大磁芯）微调整后正常D系列彩色时有时无，但在NTSC制式下正常如碰到此故障是由于总线控制的梳状滤波器被打开。

只要用摇控器进入S模式将其关闭就可+B电感焊点开路补焊后极易再度开路，我想说是因为材料问题。

我曾有过一台机一年焊3次电感的经验，后来干脆直通。

TCL L32F3320电视机故障维修一例（含电路图）
一台TcL液晶电视,故障为：有声音无图像，开机仔细观察屏幕闪亮一下，检查背光灯，发现开机启动时屏背光灯一闪亮即灭。

该机背光灯与电源部分一体，线路板板号SHG3203A一101H,背光电源管理芯片Mp3394,测量去灯管CN2电压为62V，逐步下降到电源电压24V,在电压下降过程中可以观察到背光灯闪亮一下。

电源、背光灯线路图：
为了清楚起见背光灯局部电路：
上网查询，有人说把R212由原有160K改为75K故障排除，并且确实有些人跟着这个思路也能修好。

但也有人说改R212不一定能根治，并且说改后确实也能显示，只是稍暗，但拆屏灯条发现一条不亮，另外两条上都有一个灯珠不亮，换灯条才能根治此故障。

根据此机芯灯条资料，一条灯条为9只LED灯组成，每只灯工作电压6V，那么灯条是工作是54V，即CN2的1、2、9、10脚电压应该为54V。

该电压的稳压过程是由R212、R229、R228组成的分压电路，检测该分压器两端的电压变化，通过R230送到IC201⑿脚，检测、调整得到一稳定的电压。

通过电路分析，减小R212只会使分压器两端的电压升高，故减小R212不一定是跟除故障的办法，我赞同一定要检查灯的工作状态是否正常。

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

TCL电视维修134例1. 故障机型:TCL—2535A(TB1240\M06-V3)故障现象:不能开机，光栅收缩不定。

故障检修:开机检查，B+及电源次级各输出均正常。

测行激励时有时无，再测TV处理器TB1240供电9V也是时有时无，怀疑9V供电PQ09RD11损坏，换新无效。

又查到PQ09RD11控制脚4脚电压也是时有时无，由图纸可以看出4脚受控于CPU(M06-V3)20脚(STANDBY)，而20脚电压也是时有时无。

由此推断故障应在CPU 或存储器24C04，本着先易后难、先小后大的原则，先换存储器24C04，开机正常但行、场幅不对，进总线调整一切正常 2( TCL210/AS字符无图像无声音测高频头各脚电压，只有AGC电压为0(4V不正常(政常时有信号为5(1V，无信号为6(2V)。

经检查R294(100K?电阻开路。

3( TCL-1419彩电频道低端无台频道低端搜不着台，测高频头VT电压，开始搜索时为0V，当搜索至VL或VH频道高端时，电压突然由0V增至20V，后慢慢增加且有台出现。

根据现象判断故障在30V调谐电压回路中。

查此回路发现R004(15kΩ)变为无穷大，更换后故障排除。

4( TCL-2101AS彩电不开机接通电源后，待机指示灯亮，按遥控待机开关后，待机指示灯熄灭，屏幕为蓝屏，但几秒钟后，又自动转入待机状态。

待机状态可转换，说明电源及遥控功能正常。

经查是节目存储器ST24C04损坏。

因ST24C04损坏，调谐数据送不到CPU，所以此时是蓝屏。

需要注意的是，2101AS彩电使用的ST24C04E2PROM电擦写只读存储器已由厂家写入初始化数据，而从市面上购买的ST24C04是没有有效数据的芯片，需初始化后才能使用。

5( TCL-2101AS彩电场不同步图象正常，但场不同步。

该机的场同步信号分离及场分频控制电路均在TB1231N 集成块内完成，试更换TB1231N后故障排除。

6( TCL-2111D彩电无光栅该机此类故障通常是末级视放板或显像管有故障造成。

◆TCL液晶电视常见故障维修TCL LCD37B03-P冷开机按键遥控不好用故障分析：按键遥控都不好用，故障锁定在CPU 控制部分和按键有短路的。

本机按键控制电路共设有6 个按键，分布在KEY 按键板SW1-SW6 共6 个按键控制输入，经按键板CN1001 连接线插, 输入到数字板CN23排插,送到U46缓冲器2G66的1脚，经过缓冲放大由2G66的2脚输出到FLI8532 内部MCU 按键处理器。

此机遥控、按键都在冷开机时不好用分析是按键引起的遥控不好用的。

把按键控制板的连接线拔掉故障依旧，说明不是KEY 按键板的故障。

往后断把2G66 断开后遥控在冷开机时恢复正常。

更换U46(2G66)缓冲器后此机故障排除。

◆TCL LCD37B03-P收台少◆能搜索到的频道都能正常存储，但每个频段的后半段都收不到。

维修过程：首先测高频板各部分供电12V、15V、时钟和数据电压都正常，当测到高频头14 脚TV 调谐电压时只有15V（正常32V）。

因32V 电压是由高频板的升压电路将电源输出的12V 转换过来的，此时怀疑升压电路没有工作；拆开高频板后发现U1 的8 脚没有焊接，补焊后开机，故障排除。

◆TCL LCD37K73左声道伴音不良，有杂音和吱吱声◆检修过程：用示波器测量喇叭上的波形发现伴音功放IC（TDA2008）的13、15脚输出波形不正常，检测TDA2008 的R、L 声道输入脚2 脚与30 脚发现30 脚的波形明显不正常，继续向前检测，当检测到CA14 左声道伴音耦合电容时发现两端波形明显不一致，直接更换故障排除。

◆TCL LCD37K72无伴音◆维修过程：经测量伴音功放块的供电21V 没有电压，21V的开关Q701 输入电压1 2 3脚有正常输入，而5 6 7 8 输出却没有，将控制三极管Q704 更换后伴音供电恢复正常。

◆TCL LCD40B66-P无A V2 或VGA◆故障检修：GC32 机芯,该故障是常见的故障一班般多是外接电器设备漏电造成的,由于静电电压太高,造成机芯板上的小IC PESD3V3L4UG 静电保护芯片损坏了的缘故.只要用万用表对其故障的接口对地测量,如阻值很小,和其他的接口比较有很大的差别,就可说明该芯片以坏,将其换之就可以正常工作了,如果没有该芯片,也可以应急的将其去了不用.但对机心板容易照成更大的损坏.最好在其接口处用的稳压管作保护.一般用三个,1个接视频信号,其余的分别接音频信号L和R .这样也就可以正常的使用了.◆TCL LCD40A71-P不开机◆维修过程：通电开机有继电器的吸合的声音，说明电源12V 供电正常。

TCL电视售后维修实例大全机型：HD29M62S故障现象：开机花屏分析与检修：通电开机图像出现花屏后自动关机，根据经验，一般是ICM04 TVP5147 周围的故障，为进一步确认可用其它机器的记忆IC 设置到开机在VGA 状态，开不出现花屏，则是TVP5147 周围的故障。

测ICM04，3.3V 供电正常，无1.8V 供电，测ICM07（1.8V）稳压管有电压，顺路测到LM13 时开路，更换LM13 后故障排除。

机型：HD29C81故障现象: 开机黑屏分析与检修：此机经确认为数字板问题，首先输入标准彩条信号，用示波器测的U9（TB1306）的第1 脚，2 脚，48 脚R，G，B 输入波形正常，检查第17 脚，34 脚总线电压也正常，于是代换U9，换之无效，分析图纸因为U9 受总线控制，数据出问题也可能导致黑屏，于是再换U6，U7，U8 均无效，维修陷入困境，家电维修于是再对着好板依次测量U9 各引脚对地电阻，发现第1 脚阻值差异很大，后来测得U9 外围CD301 漏电，更换CD301 故障排除。

机型：HD29C06故障现象：无图像，光栅异常分析与检修：此机经确认为数字板问题，开机发现屏幕光栅严重压缩且场中心下移，首先检查U9 供电正常，试换晶体XD5 无效。

于是代换软件U7，U8 也无效，那么分析可能问题还是在U9 外围，依次测量U9 个脚电压，发现第22 脚电压第只有1.5V 左右，正常应在5V 左右，分析图纸发现外围接一上拉电阻RD326，上拉电阻另一端也无电压，后经测的为其供电的稳压二极管DD28 对地短路，换之正常。

机型：HD29C41故障现象：灯闪不开机分析与检修: 此机经确认为数字板问题，开机蓝灯闪烁，行不起振。

说明UD1 工作基本正常，问题出在UD10 外围及本身电路，首先测得UD10 第17，39 脚供电正常，总线电压也正常，试换晶体XD1 无效，于是更换UD10，换之无效，后来依次测量发现第18 脚电压偏低只有3.5V，正常有5V，于是更换外围滤波电容CD222，换之开机正常。
