18个TCL电视机技改方法案例分享技改1机型：E5700A-UD、E6700A-UD、A71S-UD等系列。
机芯：RT95故障现象：机器使用接码流仪HDMI信号遥控关机后，出现不能开机（接高清机顶盒正常），拔掉开机接入就一切正之现象。
处理措施：短期-将拔掉HDMI线，先上电开启TV后，再插HDMI线即可正常工作；长期：升级机芯主板。
技改2机型：L49E5700A-UD机芯：RT95故障现象:机器接HDMI演示时，不定时出现屏幕黑屏、横条干扰线闪烁之现象。
处理措施：将升级V8-RT95001-LF1V041版本及以上的软件来处理（U盘根目录拷贝入对应版本的install.img，只能使用强制升级）。
技改3机型：L55E5700A-UD机芯：RT95故障现象:机器使用HDMI信源时，出现只要客户家里开启的灯电视机就瞬间背光熄灭之现象。
故障原因：受电磁环境干扰所致。
处理措施：更换一条带有内置磁环的HDMI线或者将在HDMI线两端扣上磁环套（物编号为：35-FB1329-009）来处理。
技改4机型：L55E5690A-3D机芯：MS818A故障现象:机器使用过程中，出现自动关机后自动重启之现象。
处理措施：检查打印信息BIST0-FAIL为U501焊接不良；BIST1-FAIL为U502焊接不良。
除此外可以升级V8-MS81802-LB1V023版MBOOT软件来处理。
技改5机型：L55V8500A-3D机芯：MS901K故障现象：机器使用过程中，出现图象正常，但伴有明显噪声之现象。
故障原因：由于DC TO DC端的高频噪音通过24V电源干扰功放而引起。
处理措施：在功放的电源端串联一个穿心电感。
技改6机型：L48C71机芯：MS901故障现象:机器使用一段时间后，出现声音正常，屏幕呈黑屏及3D 模式屏闪之现象。
处理措施：黑屏：将R91更改为470Ω电阻，R89、R90更改为1.5K电阻来处理。
3D模式屏闪：R34更改为4.7K电阻来处理。

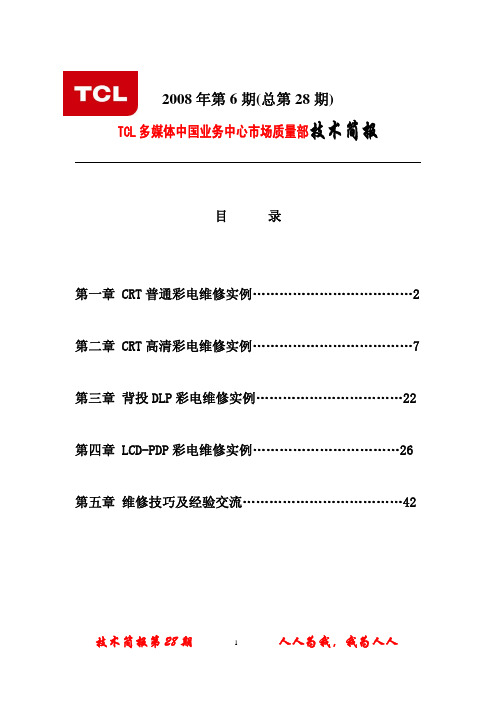

2008年第6期(总第28期)TCL多媒体中国业务中心市场质量部技术简报目 录第一章 CRT普通彩电维修实例 (2)第二章 CRT高清彩电维修实例 (7)第三章 背投DLP彩电维修实例 (22)第四章 LCD-PDP彩电维修实例 (26)第五章 维修技巧及经验交流 (42)第一章 CRT普通彩电维修实例机型：NT21F1故障现象：灯亮不开机检修与分析：据用户叙说该机为雷击机。
开机检查300V正常。
起振电路正常。
但无电压输出。
电源不起振。
关机后发现300V电压很快消失，分析电源应该起振了。
仔细检查电源部分电路，发现TL431损坏。
测量其他元件没发现有故障的坏件。
试机还是无输出。
试更换开关管后修复，但该管是场效应管，用万用表测量无明显问题。
（桂林服务中心温忠庆提供）机型：NT21C41 机芯：U212A故障现象:有伴音黑屏检修与分析:打开电视机检查灯丝及加速极电压均正常，三枪阴极电压均为200V，说明视放级是处于截止状态。
根据检测情况分析故障可能是在ABL电路或三基色信号通路，首先检查ABL电路，测ABL电压为10V左右，与正常值相比偏高，检测有关元件发现C414的容量与标称值不符，标称为56n而实际测量只有6n，于是更换该元件试机故障消失。
（郑州分公司商丘邱庆顺）机型：NT21M63S故障现象：灯亮不开机分析与检修:灯亮不开机,机器处于待机状态,强制开机以确定故障范围,但是强制开机后+B 电压偏低,怀疑故障在稳压环路,检测外围元件,一切正常,怀疑1265损坏,代换后开机正常,但刚装板扣盖,开机又不正常,说明故障仍在稳压环路,后测得TL431对地有阻值,后仔细观察,发现TL431焊盘有裂缝,对地跨一根跳线,开机试机一切正常。
（太原分公司孙建军提供）机型：NT21M63S机芯：PH73故障现象：三无灯不亮分析与检修：此机刚修过不到20多天，又出现同一问题。
首先开机检查发现电源300V正常，该电源采用CQ0765，3脚为起动及供电脚，5脚为同步脚，4脚为光耦取样。
TCL厂家发布维修案例2011-3案例1•机型：L40F11•机芯：MS48•故障：不定时无台•分析与检修：因为此机是不定时出现故障的，从经验和理论上判断故障应该是有元件不良或是元件接触不良。
首先对数字板轻轻敲动几下，故障未出现，于是把数字板上机架试机大概两个小时后故障出现。
用万用表测量TU2（高频头）的5V供电正常，AGC电压4.5V也正常，BT电压也在正常范围之内；当测到SCL、SDA两脚电压为0.8V 明显偏低，怀疑是高频头内部不良把电压拉低，于是更换高频头试机故障依旧；后试想SCL、SDA两个电压分别是由两个上拉电阻提供，于是顺着线路一直查找到R120、R122（1K5电阻）这两个电阻。
当想用铬铁焊下它们测量时，在铬铁头碰到它们的一瞬间，两个电阻都已裂开了，于是可以确定就是这两个电阻不良导致的故障，将它们换后试机几天一切正常，故障排除。
案例2•机型：L32F11•机芯：MT23L•故障：有时不开机•分析与检修：经过长时间试机，当故障出现时，首先测量P101插头P1、2脚的12V供电电压正常，再下测量U103（AS1117-3.3）的P2脚输出电压均比正常值偏低，而且波动好大，然后相继测量其P3脚输入电压才为3V左右，明显不正常。
因为U103的输入电压是由DC-DC 电路（12V转5V电路）供过来的，再测量U103的P3脚对地电阻相比正常的也无异常，说明故障就在12V转5V电路当中，于是将U108（MP1482）更换后试机，故障依旧，接着又检查电路中的反馈电阻R147（51K）、R148（11K）也正常，然后又对U108的外围元件一一检查。
当焊下C172来测量时，发现其已漏电，将其更换后长时间试机一切正常，故障排除。
案例2案例3•机型：L32F11•机芯：MT23L•故障：不开机•分析与检修：首先测量P101插头P1、2脚的12V供电电压正常，然后测U104（AS1117AD）P2脚电压为2.5V正常；再下测量U103（AS1117-3.3）的P2脚输出电压才2.3V，比正常值偏低，正常应为3.3V，说明故障就应该出现在这3.3V的供电上；而测其P3脚输入电压为5V正常，接着测其P2脚的对地电阻也无漏电现象，手摸其温度也无发烫，怀疑U103内部不良，果断将其更换后测其P2脚输出电压马上恢复正常的3.3V，试机一切正常，故障排除。
第 一 章 ODM液晶电视维修实例机型：C32F220 机芯：MS181故障：没有声音维修与分析：机器是网点拉回维修，故障描述没有声音，开机测试图像正常没有声音，测2.5V 3.3V 1.2V都正常，就是没有声音，将软件升级依旧，怀疑是伴音功放坏了于是更换了，还是没有声音，于是测试耳机也没有声音的，怀疑是不是功放的供电不正常，于是伴音功放块的供电只有9.8V左右，正常时应该有12V电压的，测电源板输出只有9.8V电压，检修电源板发现Q11击穿，跟换后12V电压正常，开机声音也恢复正常了，故障排除，如果没有此元件更换的话可以按照下图的方法连接就可以了，注：此机器如果12V 低于10V的情况下就会出现图像正常没有声音。
连接方法见下图：(北京分公司何俊提供)机型： C32F220 机芯MS181L故障现象：不开机或有时不开机分析与检修：通电检修数字板时，不开机，测试各组供电。
发现U3输出电压偏低，只有2V 左右（正常应为2.6V），测试输入端电压为3V，此电压为5V输入经D42降压后得到的，D42输入为5V，输出偏低，更换D42后故障排除，此问题已修到多例，故障表现为不开机或有时不开机，均为二极管不良造成。
（成都分公司技术组梁仁波提供）机型：L32E09(MST6M16)故障现象：灰屏检修与分析：通电试机发现有TCL的LOGO闪过后灰屏，用机架试验发现是屏故障，型号为LC320WXE-SBV2，按总部有技改方案将灯管下面的锡箔纸都撕掉后故障还是没有排除，分析故障原因应该是屏里面产生的静电得不到释放或屏蔽，影响到了中心板的正常工作，后将中心板后面贴一层锡箔纸然后接地，故障还是没有排除，实在没有办法只能拆开将屏后背贴满锡箔纸，然后试机故障排除。
(呼和浩特分公司祁亚男提供)机型：LE32C16 机芯：MSJ5故障现象：不开机分析与检修：开机检测发现故障为灯亮不开机，经测量发现数字板各工作电压正常。
没有背光信号和屏供电信号说明CPU工作异常。
![维修案例_TCL王牌液晶彩色电视机电源电路维修大全_[共4页]](https://img.taocdn.com/s1/m/771282cf964bcf84b8d57b33.png)
TCL 王牌液晶彩色电视机电源电路维修大全90 七、维修案例1．故障现象：5V 电压低分析与检修：首先开机测试，发现5V 待机电压很低，只有3V 左右，说明问题在5V 待机电压的产生电路。
根据故障维修的流程，首先测试桥堆的300V 输出电压，正常没有问题，怀疑是稳压电路有问题。
检测稳压电路的元器件，没有发现异常。
尝试代换稳压电路中容易损坏的元器件，再次开机测试，故障依旧。
通过对比检测5V 待机电路IC201各个引脚的电压，发现④脚的VDD 电压偏低，比正常的20V 电压低几伏，因此怀疑是IC 有问题。
代换IC201后再次测试电压还是低。
于是检测IC201的外围元器件，发现C240开路，更换后测试，故障排除。
相关电路见图2-7-13。
图2-7-13 相关电路（一）2．故障现象：低压不开机分析与检修：首先开机测试，发现在输入110V 电压的时候，出现无法开机的情况，只有5V 电压，其他电压都没有，而且继电器不停地发出吸合的声音。
在输入220V 电压的时候，12V 和24V 电压都正常。
220V 的时候电压正常，110V 低电压不正常，但是5V 的待机电压没有问题，说明5V 的待机电压形成电路没有问题，保护电路也应该没有问题。
在110V 电压输入的情况下，测试VCC 的电压，没有发现异常。
但是在接着检测PFC 电路的输出电压时，发现PFC 电路的输出电压不稳定，说明问题可能在PFC 电路。
于是检测PFC 电路控制IC101各个引脚的电压，与好的机器对比，没有差异。
于是检修外部的元器件，发现ZD102的电阻很大，代换后开机测试，故障排除。
相关电路见图2-7-14。
备注：PFC 电路控制IC101的③脚、①脚的电压在110V 和220V 供电的时候不一样，修理时需要注意。
3．故障现象：没有5V 电压分析与检修：开机测试，发现在不接负载的时候5V 电压偏低，接负载后则没有电压，可以判断问题出在5V 电压的形成电路。
液晶电视维修培训
液晶电视在现代家庭中扮演着重要的角色，然而由于长时间使用或不慎操作等
原因，液晶电视可能会出现各种故障。
为了解决这些问题，液晶电视维修培训变得尤为重要。
1. 液晶电视的基础知识
液晶电视是一种利用液晶技术显示图像的电视机。
它由许多不同部件组成，包
括显示屏、主板、电源板等。
了解液晶电视的各个部件及其功能对于进行维修至关重要。
2. 液晶电视常见故障及解决方法
在日常使用中，液晶电视可能会出现各种故障，如画面出现花屏、无法开机、
声音问题等。
针对这些常见问题，维修人员需要了解相应的解决方法，例如检查电源线是否接触良好、更换损坏的电子元件等。
3. 液晶电视维修工具及仪器
在进行液晶电视维修时，合适的工具和仪器是必不可少的。
维修人员需要熟悉
各种工具的用途和操作方法，如万用表、焊接工具等。
4. 液晶电视维修的注意事项
维修液晶电视需要严格遵守相关的安全规定和操作流程。
在操作过程中，务必
断开电源，并尽量避免触摸高压部件，以确保人身安全。
5. 液晶电视维修的发展趋势
随着科技的不断进步，液晶电视维修技术也在不断发展。
未来，可能会出现更
加智能化和自动化的维修方式，为液晶电视行业带来新的发展机遇。
液晶电视维修培训的重要性不言而喻，通过系统的培训和学习，维修人员能够
更好地应对各种故障，并提高工作效率。
希望未来液晶电视维修培训可以更加完善，为行业发展注入新动力。
TCL液晶电视维修案例TCL液晶电视维修案例：案例描述：某客户购买了一台TCL液晶电视，在使用过程中遇到了无法打开机器的问题。
客户将故障的电视送到了我们的维修部门，请求我们帮助解决问题。
问题分析：根据客户的描述和初步检查，我们确定故障可能出现在电视的电源系统或主板上。
为了进一步分析故障原因，我们检查了电视的电源和主板。
解决方案：电源检查：首先，我们拆开了电视背部的外壳，检查了电视的电源部件。
通过使用万用表测量各个电源线路的电压，我们发现电源输出的电压低于正常范围，原因可能是电源电路元件的老化或故障。
我们决定将电源进行更换。
主板检查：接下来，我们检查了电视的主板。
通过仔细观察主板上的元件，我们发现了一个损坏的电容。
这个电容承担着关键的电压调节功能，它的故障可能导致整个电视无法正常工作。
我们决定将这个电容进行更换。
维修过程：首先，我们从TCL官方购买了与电视型号匹配的新电源和电容。
然后，我们将电视的电源和主板进行更换，确保新元件正确安装。
测试和调试：在完成更换电源和电容后，我们重新组装了电视并连通电源进行测试。
测试过程中，我们确保电视的各个功能正常工作。
我们检查了图像显示、声音输出、遥控器响应和各个接口的连接等方面。
修复结果：最终，我们成功修复了这台TCL液晶电视。
客户取回电视后，反馈说电视已经恢复正常运行，并且非常满意我们的维修服务。
我们向客户解释了维修过程和更换的部件，以及提供了一些建议，希望他们能够正确使用和维护电视，以避免类似的问题再次发生。
总结：通过该维修案例，我们了解到TCL液晶电视在长时间使用后，电源和主板这两个关键部件可能会出现故障。
及时检测问题、更换元件，并进行全面的测试和调试是解决电视故障的关键步骤。
同时，我们也提醒用户要正确使用和维护电视，避免不必要的故障发生。
继续写相关内容：1. 故障原因分析：在这个案例中，TCL液晶电视的无法打开的问题主要出现在电源系统和主板上。
电源部分可能因为元件老化或故障，导致输出的电压不稳定或过低，无法供应足够的电能。
