TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

T C L 电视机常见故障及维修部位检修TCL 电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A 机型采用东芝TB1231N 、TB1238N 或TB1240 的芯片。

二、2116E、2113E、2518E、2918E 机型采用三洋LA76810 、LA76832 芯片三、2115D、2510G、2575D、2980G、AT2990、3416 机型采用飞利浦om8838、om8840、om8841 、TDA8838 、TDA8840 、TDA 集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C 总线控制，这三种tcl 电视进总线方法如下；一、东芝机芯：21 英寸的按住机上音量键"－"至"0" 不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25 英寸的按住机上音量键"－"至"0" 不放，快速而均匀的按遥控器"0"键三次需在1．5 秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL 电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T 或RC－C10T 的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏" 键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T 的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL 电视型号：需拆开用户遥控器，在一画有二极管或标有"J03" 的空位按其极性或按另二个二极管D02、D03 的方向加装一二极管后，按二下"菜单"键，21 寸按"美化画面"键一次即可进入内部菜单。

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。

二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。

以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。

25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。

二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。

如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。

按遥控器上"菜单"键退出内部菜单。

三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。

如果是TCL电视机出现了故障的话,该如何维修，下面由为你介绍：1.将TCL电视机的色饱和度开至最小,如果图像有重影,则应检查天线输入系统.高频头.声表面滤波器及它们的屏蔽接地是否良好及清晰度增强电路是否正常。

反之,若图像没有重影,则要检查亮度延时线(包括它周围电路元件) 或色带通滤波电路元件；2.测量.检查TCL电视机的末级视放电压或加速极电压是否过低；3.用电阻测量法对所怀疑的元器件进行确诊,如显像管是否老化或极问是否漏电.亮度延时线.电阻等是否开路；4.使用元件替换法,比如当高频头.声表面滤波器.集成块.色度带通滤波器.亮度延时线及有关电容不良时用电压.电阻测量法不能确诊的,可以使用替换法逐一排查；一.重影的主要原因：1.TCL电视机信号接收环境不佳或高频头接地屏蔽不良,如接收点附近有高大建筑物,TCL电视机在接收直通信号的同时还接收到了由高大建筑物反射回的反射信号,导致图像重影;另外,若高频头屏蔽或接地不良也会导致重影;2.声表面滤波器不良,当声表面滤波器内部的极片接地不良时,就会导致一部分中频信号直接通过其分布电容超前于主信号进入图像中放IC,从而使图像出现重影;3.图像画质增强电路出现故障,许多大屏幕彩电为增强图像清晰度,在图像处理电路上增加了图像勾边,即所谓图像轮廓校正电路,如果该电路在视频信号的处理上出现错误,就会形成重影。

二.重影维修方法1.将TCL电视机的色饱和度开至最小,如果图像有重影,则应检查天线输入系统.高频头.声表面滤波器及它们的屏蔽接地是否良好及清晰度增强电路是否正常。

反之,若图像没有重影,则要检查亮度延时线(包括它周围电路元件) 或色带通滤波电路元件;2.测量.检查TCL电视机的末级视放电压或加速极电压是否过低;3.用电阻测量法对所怀疑的元器件进行确诊,如显像管是否老化或极问是否漏电.亮度延时线.电阻等是否开路;4.使用元件替换法,比如当高频头.声表面滤波器.集成块.色度带通滤波器.亮度延时线及有关电容不良时用电压.电阻测量法不能确诊的,可以使用替换法逐一排查;5.针对普通用户,一般建议联系TCL电视机的售后服务或者专业维修人员对TCL电视机进行全面检测.保修。

tcl电视的使用过程中如果出现故障，一定是让人很纠结的，那在生活中遇到这种问题，我们又该如何应对维修呢?来看看下面文章吧！希望您可以合理的利用上。

如果屏幕上出现的竖条纹位置有变化，则可能是电视机信号源或节目源有问题导致的；主要检查连接线路是否松动，或者当前播放的节目源有问题导致出现横线；如果连接线松动则将其固定即可，也可以换条连接线重新连接；如果是节目源的问题可以切换到其他节目频道进行观看。

电视花屏原因即顶合卡机，电视机里面的屏线接触不良。

电视搬到一个信号的地方去试试，如果不好就是电视机的问题，如果好的就是有线信号的问题。

现在的机顶盒都是数字信号，数字信号有问题就会出现画面马赛克，音质效果差。

如果电视机开机时正常，几分钟后变为花屏，变花屏后屏幕亮度变亮；电视花纹怎么办，一般可通过测量逻辑板上的GAMMA校正电压，常见的就是AS15-G故障，可以触摸AS15-G是否发烫；如果会烫手则判断为AS15-G故障；主要测量各个GAMMA电压是否异常，以判断具体哪一个GAMMA电压错误，更换新的
AS15-G即可恢复正常；
电视花纹故障维修：一般电视机花屏都是与电视机的硬件故障有关，包括屏幕故障、屏幕排线故障或者主板上的电路、电容故障，以及其他内部零部件故障都可能导致花屏；普通用户建议联系电视机的维修师傅对电视机进行全面的检测和保修。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、海信电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

TCL彩电常见故障及维修2009-10-08 15:11TCLAT21211机自动关机开机指示灯一亮即灭为Q206（c1815）坏通病TCL 93系列频道增加法将24C01 更换为24C02将24c02 1脚接5V 2脚接地tcl2901a自动搜索，遇到信号自动返回原状态，进入总线，把各数据抄下来，换好储存器后，再进入总线，写好数据就可以了。

但要事先将菜单中中英文转换一项记住是那一页那一项，电视修好后，退出总线，进入菜单可见一片杂乱无章的字母，记住中英转换4L:b+w是那一页.项，就很容易将电视修好。

2113E缺红色Q501 F422视放管虚焊，通病中的通病2智能系列机型,开机指示灯一闪一闪故障,是电源的D667坏或性能不良.¬C416--561P电容性能不良行不工作2939DR机无声无图，视放板三极管Q503、504击穿．(注意：8838系列机型通病：视放板某一组三极管坏导致开机无声音无图像、调加速极出现光栅及满屏回扫线.有时开机无光栅调加速极故障消失、加速极对地电容C519性能不良造成，开机无光栅：C416漏导致Q401饱和使行停振导致开机无光栅冷机开机行幅窄不满屏、关机重开故障消失8838性能不良更换即可. ＴＣＬＳ６７０８电源自动关机Ｒ８３１５６Ｋ２Ｗ变值7HID299S.P 烧行输出管加大C420为4700pFHID2960s.B.e 烧行输出管 C480由100uF/16V改为330uF/16V,8838/8841/个别台无彩:在IC201的35脚与37脚并一只10P的电容,智能系列机型 R831 56K 不良自动关机F)w行推动变压器及.+B滤波电感.+B整流二极管虚焊是TCL机的通病3438R常见D421--F104坏造成画面扩大且失真。

R420-4.7K开路无彩色3418D画面扩大且失真多为C356--4.7UF/50V电容坏。

TcL2980D.2988D.2988G等飞利浦机芯待机正常，开机吱吱响两声，激励管C极４V以下，则行包坏．TCL 2910D 三无故障C833(220P/250V)击穿,造成T803的10脚对地交流短路,使到IC801停振,出现"三无"故障.更换C833,问题解决.TCL（AT21189B，AT21206）电视机无规律关机通病；该机型常常会不定时间关机，将Q804（DTC124）取消可根治，本人已经修过三十多台该机型这种故障，效果很好，同机型的还有；AT2170，AT21215，AT2165，AT2113，AT2175AT21286，AT21181今年新出的很多机型,如单芯片电源脚9V取自Q206(型号C1815)的机子,遇到不开机或开机几分钟自动关机时,换之即OK. 此时测量Q206C脚19V.B脚19V.E脚无电压或很低.拆下用数字表测量BE,BC压降正常TCL东芝机心TB1238的常见走台故障:1 , 自动调台不存多为AFT中周变质 2,VT电压的电阻R004/33K损坏TCL2988DB满屏有4毫米间隔的齿型波干扰，有信号，无信号均如此。

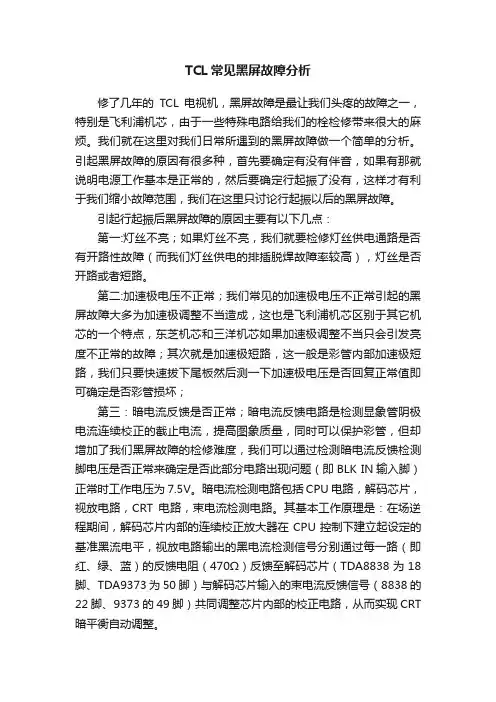

TCL常见黑屏故障分析修了几年的TCL电视机，黑屏故障是最让我们头疼的故障之一，特别是飞利浦机芯，由于一些特殊电路给我们的栓检修带来很大的麻烦。

我们就在这里对我们日常所遇到的黑屏故障做一个简单的分析。

引起黑屏故障的原因有很多种，首先要确定有没有伴音，如果有那就说明电源工作基本是正常的，然后要确定行起振了没有，这样才有利于我们缩小故障范围，我们在这里只讨论行起振以后的黑屏故障。

引起行起振后黑屏故障的原因主要有以下几点：第一:灯丝不亮；如果灯丝不亮，我们就要检修灯丝供电通路是否有开路性故障（而我们灯丝供电的排插脱焊故障率较高），灯丝是否开路或者短路。

第二:加速极电压不正常；我们常见的加速极电压不正常引起的黑屏故障大多为加速极调整不当造成，这也是飞利浦机芯区别于其它机芯的一个特点，东芝机芯和三洋机芯如果加速极调整不当只会引发亮度不正常的故障；其次就是加速极短路，这一般是彩管内部加速极短路，我们只要快速拔下尾板然后测一下加速极电压是否回复正常值即可确定是否彩管损坏；第三：暗电流反馈是否正常；暗电流反馈电路是检测显象管阴极电流连续校正的截止电流，提高图象质量，同时可以保护彩管，但却增加了我们黑屏故障的检修难度，我们可以通过检测暗电流反馈检测脚电压是否正常来确定是否此部分电路出现问题（即BLK IN输入脚）正常时工作电压为7.5V。

暗电流检测电路包括CPU电路，解码芯片，视放电路，CRT电路，束电流检测电路。

其基本工作原理是：在场逆程期间，解码芯片内部的连续校正放大器在CPU控制下建立起设定的基准黑流电平，视放电路输出的黑电流检测信号分别通过每一路（即红、绿、蓝）的反馈电阻（470Ω）反馈至解码芯片（TDA8838为18脚、TDA9373为50脚）与解码芯片输入的束电流反馈信号（8838的22脚、9373的49脚）共同调整芯片内部的校正电路，从而实现CRT 暗平衡自动调整。

由此可知：暗电流反馈回路是一个大闭环的反馈回路。

彩色电视机的维修方法彩色电视机是我们日常生活中常见的电器设备，然而，由于种种原因，彩色电视机在使用过程中也会遇到各种故障和问题。

本文将介绍一些常见的彩色电视机故障及其维修方法，帮助读者更好地解决电视机故障。

一、无法开机如果彩色电视机无法正常开机，首先需要检查电源线是否连接稳固。

如果电源线连接正常，那么可能是电源故障导致的问题。

可以尝试将电视机插入其他正常工作的插座进行测试，如果能够恢复正常开机，说明原插座出现故障。

如果依然无法开机，可以考虑更换电源线或者联系专业的维修人员进行检修。

二、无图像显示当彩色电视机开机正常，但无法显示图像时，首先要检查视频信号线是否连接正确。

如果信号线连接正常，那么可以尝试更换其他设备，如DVD播放器或游戏机，检查电视机是否能够显示其他设备的图像。

如果可以显示其他设备的图像，说明电视机本身没有故障，可能是信号源设备出现了问题。

如果仍然无法显示图像，可以考虑进行以下维修方法：1. 调整亮度和对比度：有时候，亮度和对比度设置不当会导致图像无法正常显示。

可以尝试在电视机的菜单设置中调整亮度和对比度参数，看看是否能够解决问题。

2. 检查电缆和接口：请确保视频信号线没有损坏，并且插头与电视机或信号源设备的接口连接牢固。

如果有必要，可以尝试更换视频信号线。

3. 重置电视机设置：有时候，电视机的设置可能出现故障，可以尝试进行电视机设置的重置，将其恢复到出厂设置。

4. 联系维修人员：如果经过以上方法仍无法解决问题，建议联系专业的维修人员进行检修，避免自行拆解电视机造成更大的损坏。

三、颜色失真或偏色彩色电视机在使用一段时间后，可能会出现颜色失真或偏色的情况。

这可能是因为电视机的彩色信号处理电路出现了故障。

以下是一些解决方法：1. 调整色彩设置：尝试在电视机的菜单设置中调整色彩参数，如饱和度和色调，看看是否能够纠正颜色失真或偏色的问题。

2. 清洁屏幕和光柱：彩色电视机屏幕上的灰尘或污垢也可能导致颜色失真或偏色。

如果是TCL电视机出现了故障的话,该如何维修，下面由为你介绍：1.将TCL电视机的色饱和度开至最小,如果图像有重影,则应检查天线输入系统.高频头.声表面滤波器及它们的屏蔽接地是否良好及清晰度增强电路是否正常。

反之,若图像没有重影,则要检查亮度延时线(包括它周围电路元件) 或色带通滤波电路元件；2.测量.检查TCL电视机的末级视放电压或加速极电压是否过低；3.用电阻测量法对所怀疑的元器件进行确诊,如显像管是否老化或极问是否漏电.亮度延时线.电阻等是否开路；4.使用元件替换法,比如当高频头.声表面滤波器.集成块.色度带通滤波器.亮度延时线及有关电容不良时用电压.电阻测量法不能确诊的,可以使用替换法逐一排查；一.重影的主要原因：1.TCL电视机信号接收环境不佳或高频头接地屏蔽不良,如接收点附近有高大建筑物,TCL电视机在接收直通信号的同时还接收到了由高大建筑物反射回的反射信号,导致图像重影;另外,若高频头屏蔽或接地不良也会导致重影;2.声表面滤波器不良,当声表面滤波器内部的极片接地不良时,就会导致一部分中频信号直接通过其分布电容超前于主信号进入图像中放IC,从而使图像出现重影;3.图像画质增强电路出现故障,许多大屏幕彩电为增强图像清晰度,在图像处理电路上增加了图像勾边,即所谓图像轮廓校正电路,如果该电路在视频信号的处理上出现错误,就会形成重影。

二.重影维修方法1.将TCL电视机的色饱和度开至最小,如果图像有重影,则应检查天线输入系统.高频头.声表面滤波器及它们的屏蔽接地是否良好及清晰度增强电路是否正常。

反之,若图像没有重影,则要检查亮度延时线(包括它周围电路元件) 或色带通滤波电路元件;2.测量.检查TCL电视机的末级视放电压或加速极电压是否过低;3.用电阻测量法对所怀疑的元器件进行确诊,如显像管是否老化或极问是否漏电.亮度延时线.电阻等是否开路;4.使用元件替换法,比如当高频头.声表面滤波器.集成块.色度带通滤波器.亮度延时线及有关电容不良时用电压.电阻测量法不能确诊的,可以使用替换法逐一排查;5.针对普通用户,一般建议联系TCL电视机的售后服务或者专业维修人员对TCL电视机进行全面检测.保修。

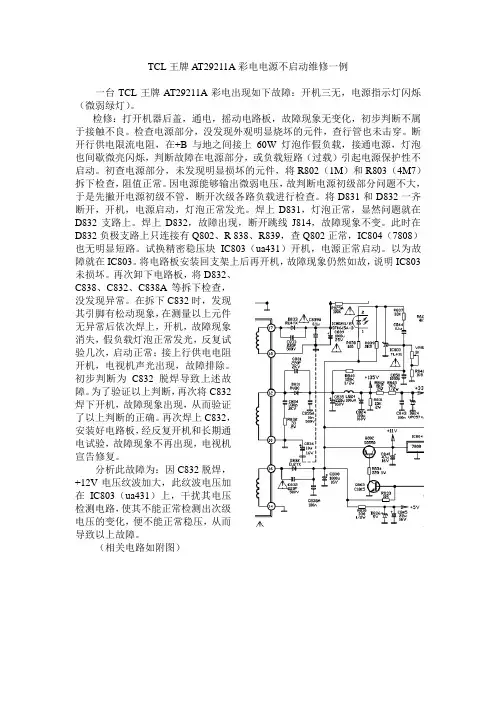

TCL王牌AT29211A彩电电源不启动维修一例一台TCL王牌AT29211A彩电出现如下故障：开机三无，电源指示灯闪烁（微弱绿灯）。

检修：打开机器后盖，通电，摇动电路板，故障现象无变化，初步判断不属于接触不良。

检查电源部分，没发现外观明显烧坏的元件，查行管也未击穿。

断开行供电限流电阻，在+B 与地之间接上60W灯泡作假负载，接通电源，灯泡也间歇微亮闪烁，判断故障在电源部分，或负载短路（过载）引起电源保护性不启动。

初查电源部分，未发现明显损坏的元件，将R802（1M）和R803（4M7）拆下检查，阻值正常。

因电源能够输出微弱电压，故判断电源初级部分问题不大，于是先撇开电源初级不管，断开次级各路负载进行检查。

将D831和D832一齐断开，开机，电源启动，灯泡正常发光。

焊上D831，灯泡正常，显然问题就在D832支路上。

焊上D832，故障出现，断开跳线J814，故障现象不变。

此时在D832负极支路上只连接有Q802、R 838、R839，查Q802正常，IC804（7808）也无明显短路。

试换精密稳压块IC803（ua431）开机，电源正常启动。

以为故障就在IC803。

将电路板安装回支架上后再开机，故障现象仍然如故，说明IC803未损坏。

再次卸下电路板，将D832、C838、C832、C838A等拆下检查，没发现异常。

在拆下C832时，发现其引脚有松动现象，在测量以上元件无异常后依次焊上，开机，故障现象消失，假负载灯泡正常发光，反复试验几次，启动正常；接上行供电电阻开机，电视机声光出现，故障排除。

初步判断为C832脱焊导致上述故障。

为了验证以上判断，再次将C832焊下开机，故障现象出现，从而验证了以上判断的正确。

再次焊上C832，安装好电路板，经反复开机和长期通电试验，故障现象不再出现，电视机宣告修复。

分析此故障为：因C832脱焊，+12V电压纹波加大，此纹波电压加在IC803（ua431）上，干扰其电压检测电路，使其不能正常检测出次级电压的变化，便不能正常稳压，从而导致以上故障。

TCL彩电通病维修经验大全TCL彩电通病维修经验大全TCL彩电故障通病维修记录2008-05-22 08:53:30| 分类：家电维修| 标签：|字号大中小订阅TCL王牌彩电维修大全第一章：2101系列彩色电视机1.1 故障维修实例1、控制系统故障例1 机型：2101AS故障现象：频道预置搜台操作时图像一晃而过，节目不能锁定，但原储存的节目能够正常收看。

分析与检修：根据故障现象分析，可能是AFT信号未加到87CK38(13)脚，因为若因UT 扫描电压有故障，原存储节目也就不可能收看。

为此，检查R251、C251连接处的电压，正常情况下，自动搜台时该处的AFT电压在0．2－5V之间变化，但现在87CK38(13)脚的电压没有这种变化。

仔细检查(13)脚的引线，发现引线铜皮上有一处小蚀点，将该断裂处焊通后故障排除。

例2 机型：2101AS故障现象：在VHF－L、VHF－H、UHF的高频段收不到台，但低频段能收到。

分析与检修：根据故障现象分析，可能是UT电压的动态范围不够宽所致。

经过仔细检查，发现+33V电压的稳压二极管D001端电压只有9V，说明该管已击穿损坏。

更换D001后其端电压能稳压在33V，故障也随之排除。

例3 机型：2101AS故障现象：接通交流电源后，待机指示灯亮，按遥控器STANDBY键，待机指示灯熄灭，几秒钟后，又自动转入待机状态。

在指示灯熄灭期间，屏幕为静噪蓝屏。

分析与检修：待机状态可转换，几秒钟后，自动返回待机状态，待机指示灯又亮，说明开关稳压电源及遥控系统功能正常，这种现象是与存储器相连的I2C 总线系统不正常或节目存储器24C04损坏，因而不能执行开机操作的外部表现。

需要说明一点，210lAS彩电使用ST24C04E2PROM电擦写只读存储器，TCL厂家提供的24C04备用品已写入了初始化数据，从市面购买的ST24C04是没有有效数据的芯片，需先使用专用设备写入初始化数据后才能使用。

TCL CRT 高清彩电维修实例机型：HD21M62S故障现象：黑屏分析与检修：开机测量电源输出，D825 没有整流输出，测D825 已经击穿，F803 已经烧坏，更换后机器正常工作，试机5 小时后，故障重现，D825 与F803 又烧坏，重新更换后测电压，测得数字板4v 供电有3.7v，而且5C26 IC 发热快，更换后试机2 天没有出现问题，故障排除。

[天津分公司任旭红提供]机型：HD21M62S故障现象：灯亮不开机检修与分析：开机测+B 为70V 左右，所以电压都降低，然后断开+B，发现电源已正常，是不是电源带不起负载，用一个40W 的灯接上去，电源已正常，然后判断电源应该是正常，当断开行振荡的时候电源也是正常的，是不是负载有问题，断开200V，行场故障依旧，最后代换高压包故障还是未排除，然后想是不是偏转出问题了，取下偏转线，已可以开机，但发现CRT 打火，原来是CRT 打火打坏了偏转，所以开不了机，更换CRT 后故障排除。

（北京分公司候建轩提供）机型：HD21M62S 机芯：HY11故障现象：二次开机自动关机分析与检修：待机状态下B+为60V，二次开机时听到行起振，高压瞬间起来后即保护关机。

经查排除场保护引起关机。

此时断开行供电试机，电源部分二次开机B+为135V 正常。

接上行负载，让行推动变压器短路，发现开机B+正常。

怀疑行部分有交流短路，最先怀疑行输出27-0107X。

拆下发现在高压包加连极引钱处鼓出一小包。

代换一新高压包，开机恢复正常工作。

总结：HY11 25 寸机中使用27-0107X 已有多个坏的引起二次开机故障。

（杭州分公司熊道军提供）机型：HD21M62S 机芯：HY11故障现象：三无（烧行管）分析与检修：不开机，指示灯不亮。

测+B 电压为0V，检测行输出已短路，行管Q402 坏。

换上新管试机放上20 分钟出现行幅变窄，测+B 电压拉底到70V，行管发荡，测量电流达到1.2A，问题出现在电源部分还是在行部分？在出现问题时短开行输出测量+B 电压为117V 正常。

TCL彩电常见故障及维修2009-10-08 15:11TCLAT21211机自动关机开机指示灯一亮即灭为Q206（c1815）坏通病TCL 93系列频道增加法将24C01 更换为24C02将24c02 1脚接5V 2脚接地tcl2901a自动搜索，遇到信号自动返回原状态，进入总线，把各数据抄下来，换好储存器后，再进入总线，写好数据就可以了。

但要事先将菜单中中英文转换一项记住是那一页那一项，电视修好后，退出总线，进入菜单可见一片杂乱无章的字母，记住中英转换4L:b+w是那一页.项，就很容易将电视修好。

2113E缺红色Q501 F422视放管虚焊，通病中的通病2智能系列机型,开机指示灯一闪一闪故障,是电源的D667坏或性能不良.¬C416--561P电容性能不良行不工作2939DR机无声无图，视放板三极管Q503、504击穿．(注意：8838系列机型通病：视放板某一组三极管坏导致开机无声音无图像、调加速极出现光栅及满屏回扫线.有时开机无光栅调加速极故障消失、加速极对地电容C519性能不良造成，开机无光栅：C416漏导致Q401饱和使行停振导致开机无光栅冷机开机行幅窄不满屏、关机重开故障消失8838性能不良更换即可. ＴＣＬＳ６７０８电源自动关机Ｒ８３１５６Ｋ２Ｗ变值7HID299S.P 烧行输出管加大C420为4700pFHID2960s.B.e 烧行输出管 C480由100uF/16V改为330uF/16V,8838/8841/个别台无彩:在IC201的35脚与37脚并一只10P的电容,智能系列机型 R831 56K 不良自动关机F)w行推动变压器及.+B滤波电感.+B整流二极管虚焊是TCL机的通病3438R常见D421--F104坏造成画面扩大且失真。

R420-4.7K开路无彩色3418D画面扩大且失真多为C356--4.7UF/50V电容坏。

TcL2980D.2988D.2988G等飞利浦机芯待机正常，开机吱吱响两声，激励管C极４V以下，则行包坏．TCL 2910D 三无故障C833(220P/250V)击穿,造成T803的10脚对地交流短路,使到IC801停振,出现"三无"故障.更换C833,问题解决.TCL（AT21189B，AT21206）电视机无规律关机通病；该机型常常会不定时间关机，将Q804（DTC124）取消可根治，本人已经修过三十多台该机型这种故障，效果很好，同机型的还有；AT2170，AT21215，AT2165，AT2113，AT2175AT21286，AT21181今年新出的很多机型,如单芯片电源脚9V取自Q206(型号C1815)的机子,遇到不开机或开机几分钟自动关机时,换之即OK. 此时测量Q206C脚19V.B脚19V.E脚无电压或很低.拆下用数字表测量BE,BC压降正常TCL东芝机心TB1238的常见走台故障:1 , 自动调台不存多为AFT中周变质 2,VT电压的电阻R004/33K损坏TCL2988DB满屏有4毫米间隔的齿型波干扰，有信号，无信号均如此。

TCL彩电最新通病大全TCL 彩电最新通病大全电源采用STR6708/9A、热端待机三极管用D667的机器，开机指示灯一直闪烁，开不了机的。

用全新D1273替换D667，即可修复3430R 待机状态交流声大在Q842的B极接一只1UF/50V电容到地AT2575S 1.冷机开机电源有唧唧响声R807由4.7KΩ//6W改为3.9KΩ1/6W近年采用TDA16846的TCL王牌彩电电源的，在雷击后极易坏。

一般TDA16846外围零件不坏。

换后即三洋机心丢失亮度信号（鬼影）重新抄写存储器即可D系列电源的R812 0.22欧电阻变质，光栅虽亮度变化比如21--25寸+B整流二极管（RU3)容易击穿，造成电源停振，用RU4代换即可。

2976S不定时停机，一般是行推动变压器内部热开路引起，更换即可非利浦机心水平亮线场块8351及45V供电电阻33欧损坏非利普机心指示灯闪不开机更换视放级的2976S,2966机型无论Tv或Av状态,图像上下抖动,多为X701(Y/C分离,316K)烂,换新即可用TDA16846的TCL王牌彩电电源的，如果电源管坏，请查一下+B的整流管，整流管短路，电源管一定是坏的。

2976S不定时停机另一原因:503F2行震荡晶体不良2510G 场块易开焊造成开机困难彩条干扰。

2502C出现不开机一般是行推动F422有问题用C4554代换即可行推动变压器及+B滤波电感虚焊是TCL机的通病。

2511C不能自动和手动搜台，换新存储器。

TCL电视机2968Z、2969Z声音问题刚开机时声音特小而且发闷，10-30分钟后正常更换两个236540中周（原机为大磁芯）微调整后正常D系列彩色时有时无，但在NTSC制式下正常如碰到此故障是由于总线控制的梳状滤波器被打开。

只要用摇控器进入S模式将其关闭就可+B电感焊点开路补焊后极易再度开路，我想说是因为材料问题。

我曾有过一台机一年焊3次电感的经验，后来干脆直通。

TCL彩电通病速修(一)(2007-12-01 19:09:53)HiD29276H.............AV无图像......................IC901 (4052)NT25A11...............偏TCL色.......................Q523..........C2688AT2575B...............彩色失控.......................R407......... 虚焊2980G...................水平亮线......................ZCS01........TDA8351AT29211A.............有声音无图像..................IC201 (8373)AT21211...............机内有异响.....................Q601.........A10152927D...................水平亮线....................IC301........TDA8351虚焊HiD29189H............灯亮不开机......................IC002........24C16AT21228...............灯亮不开机.....................Q206.........C1815AT25215Z.........三无..............................IC201........TDA9373(A01V01) 2129A..................水平亮线.........................C306.........电容2906A..................三无...............................Q403.........D1556 2901A..................无光栅............................IC001........M06V3-T 2510G..................三无...............................Q402.........D2539 2513E..................三无...............................IC801........STRS6656 2510G..................图闪...............................IC002........IC002 AT25211..............图闪...............................D301.........1N4004AT2965U..............灯亮不开机......................R409.........1RAT21211..............自动关机.........................Q206.........C18159621B..................逃台...............................T105.........中周2976S..................水平亮线......................IC301........TDA8427虚焊R-2917.................灯亮不开机......................D405/R417.BY228/电阻2516D.................有声音无图像....................T402.........插座虚焊2988D.................灯亮不开机.......................IC201........OM8838AT2988D.............灯亮不开机.......................D828.........FR104AT25106B...........有图像无声音.....................IC201.......TDA9373AT25189.............无光栅..............................K1-K6.......轻触开关2906E.................自动关机...........................R831........虚焊AT29187.............三无.................................D808........1N4148AT2127...............自动关机..........................Q206........三极管AT2975...............三无.............................C806.........220UF，450V AT21189B............磁化................................IC201........OM8370M768F：三无，Q101，K21412975D：灯亮不开机，T401，高压包2988DB：灯亮不开机，Q402，三极管AT25189：自动关机，R802，1W1MO2568：有图像无声音，D104/D105，二极管AT2965：灯亮不开机，R409，1欧姆电阻AT2990U：三无，RT801，27欧HiD29276H：灯亮不开机，IC501，TDA6111Q2513E：水平亮线，IC301，LA78412988BD：灯亮不开机，Q401，4544AT29187：偏色，D521，41482575D：图像失真，C806，220VM2513E：彩色失控，D421，虚焊2906A：三无，D801，二极管AT2965U：灯亮不开机，C823，电容AT21231：无光栅，Q206，C18152966G：行幅压缩/扩大，R725，电阻AT2988DB：灯亮不开机，Q801，D667N21K8：逃台，TU101，EI-5GIE-CV1002518E：水平亮线，IC301，IC301AT25228：无光栅，c828，电容AT29S168：灯亮不开机，IB803，IC电源稳压块2580DB：灯亮不开机，C835，电容2938Z：三无，IC805，78122975D：三无，Q402，C41622513E：灯亮不开机，Q801，C4793HiD29A21H：三无，C807，电容RPT-4302M ：会聚不能调整，IC3113，7805虚焊2977E：三无，IC801/C801，STR6656/电容3438R：图闪，T104，236550AT21266A：有声音无图像，IC101，A01V042503C：搜不到台，IC002，24C04AT2965U：灯亮不开机，Q402/R401，D2539/1N2516D：灯亮不开机，R470，电阻虚焊2139A：灯亮不开机，L824，电感虚焊AT29211A：灯亮不开机，T401，高压包AT34276：有图像无声音，IC602，TDA8944HiD34189PB：有声音无图像，R534，220Q2175E：有声音无图像，L402，虚焊2938Z：三无，IC805，7812AT21211：三无，IC201，88291：维修机型：C2133E故障现象：不开机故障检修：测B+为107V正常，行管无负压，再测处理器LA76810的25脚（行供电）无电压，按任何键均无反映。

◆TCL液晶电视常见故障维修TCL LCD37B03-P冷开机按键遥控不好用故障分析：按键遥控都不好用，故障锁定在CPU 控制部分和按键有短路的。

本机按键控制电路共设有6 个按键，分布在KEY 按键板SW1-SW6 共6 个按键控制输入，经按键板CN1001 连接线插, 输入到数字板CN23排插,送到U46缓冲器2G66的1脚，经过缓冲放大由2G66的2脚输出到FLI8532 内部MCU 按键处理器。

此机遥控、按键都在冷开机时不好用分析是按键引起的遥控不好用的。

把按键控制板的连接线拔掉故障依旧，说明不是KEY 按键板的故障。

往后断把2G66 断开后遥控在冷开机时恢复正常。

更换U46(2G66)缓冲器后此机故障排除。

◆TCL LCD37B03-P收台少◆能搜索到的频道都能正常存储，但每个频段的后半段都收不到。

维修过程：首先测高频板各部分供电12V、15V、时钟和数据电压都正常，当测到高频头14 脚TV 调谐电压时只有15V（正常32V）。

因32V 电压是由高频板的升压电路将电源输出的12V 转换过来的，此时怀疑升压电路没有工作；拆开高频板后发现U1 的8 脚没有焊接，补焊后开机，故障排除。

◆TCL LCD37K73左声道伴音不良，有杂音和吱吱声◆检修过程：用示波器测量喇叭上的波形发现伴音功放IC（TDA2008）的13、15脚输出波形不正常，检测TDA2008 的R、L 声道输入脚2 脚与30 脚发现30 脚的波形明显不正常，继续向前检测，当检测到CA14 左声道伴音耦合电容时发现两端波形明显不一致，直接更换故障排除。

◆TCL LCD37K72无伴音◆维修过程：经测量伴音功放块的供电21V 没有电压，21V的开关Q701 输入电压1 2 3脚有正常输入，而5 6 7 8 输出却没有，将控制三极管Q704 更换后伴音供电恢复正常。

◆TCL LCD40B66-P无A V2 或VGA◆故障检修：GC32 机芯,该故障是常见的故障一班般多是外接电器设备漏电造成的,由于静电电压太高,造成机芯板上的小IC PESD3V3L4UG 静电保护芯片损坏了的缘故.只要用万用表对其故障的接口对地测量,如阻值很小,和其他的接口比较有很大的差别,就可说明该芯片以坏,将其换之就可以正常工作了,如果没有该芯片,也可以应急的将其去了不用.但对机心板容易照成更大的损坏.最好在其接口处用的稳压管作保护.一般用三个,1个接视频信号,其余的分别接音频信号L和R .这样也就可以正常的使用了.◆TCL LCD40A71-P不开机◆维修过程：通电开机有继电器的吸合的声音，说明电源12V 供电正常。
