TCL液晶电视维修案例

TCL液晶彩电花屏故障维修实例集锦例1、TCL LCD32F3380花屏，有伴音开机图像花屏，凭经验应该是屏参数有问题。

按遥控器“菜单”→“图像”→“对比度”“9、7、O、5”，在设计师菜单里面找到“Project ID”项，将屏参调到对应的屏型号，这时图像正常，退出工厂菜单，遥控关机，但遥控开机后还是花屏。

进总线，发现ID没有记忆，测主板U201(24C32)的⑤脚电压为1.3V左右，⑥脚电压为3.3V左右，显然此故障是由⑤脚SDA电压不正常引起，怀疑SDA线路有漏电现象。

于是将R304旁边的SDA过孔割断，从R108(高频头⑦脚外)飞线到C21l(U201的⑤脚外)，测U201的⑤脚电压恢复到3.3V左右，致此，一切恢复正常，故障排除。

例2、TCL 32P10FBD花屏，有伴音经查，无论是在TV状态还是AV等其他状态，图像均为花屏。

一般出现图像花屏的故障原因比较多,比如：显示屏逻辑板上的LVDS连接器插座接触不良或接线松脱；数据存储器U203(M24C64)所存有关图像数据发生错误改变；U201中的图像数字信号处理系统出现故障；显示屏中的Cell组件发生故障等均会导致此故障。

首先检查显示屏逻辑板上的LVDS连接器插座没有接触不良现象；再查存储器U203(M24C64)⑧脚供电端+3.3V电压及⑤、⑥脚约2.8V 总线电压正常。

即使U203所存数据发生改变，其总线电压也不会出现异常，因此，判断U203所有数据是否发生改变的最好方法是更换厂家存有原始数据的存储器。

于是，更换存有原始数据的存储器U203后试机，正常图像出现，一切恢复正常，故障排除。

例3、TCL L42X9FDRC出现彩色条纹状花屏，有伴音通常显示屏出现花屏是显示屏LVDS信号显示格式不对或LVDS信号部分丢失。

由于该机此前未经人修理过，故不存在LVDS信号显示格式不对。

接下来对LVDS信号插座T805相关脚的LVDS信号波形进行检测，结果未见有丢失。

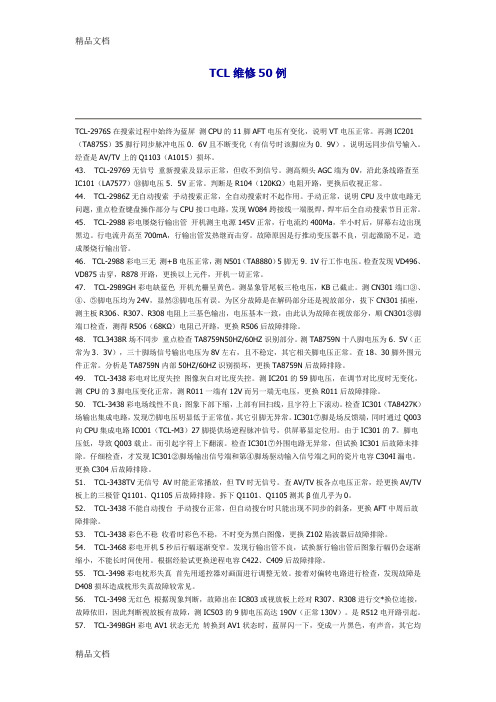

TCL维修50例TCL-2976S在搜索过程中始终为蓝屏测CPU的11脚AFT电压有变化，说明VT电压正常。

再测IC201（TA875S）35脚行同步脉冲电压0．6V且不断变化（有信号时该脚应为0．9V），说明远同步信号输入。

经查是AV/TV上的Q1103（A1015）损坏。

43．TCL-29769无信号重新搜索及显示正常，但收不到信号。

测高频头AGC端为0V，沿此条线路查至IC101（LA7577）⑩脚电压5．5V正常。

判断是R104（120KΩ）电阻开路，更换后收视正常。

44．TCL-2986Z无自动搜索手动搜索正常，全自动搜索时不起作用。

手动正常，说明CPU及中放电路无问题，重点检查键盘操作部分与CPU接口电路，发现W084跨接线一端脱焊，焊牢后全自动搜索节目正常。

45．TCL-2988彩电屡烧行输出管开机测主电源145V正常，行电流约400Ma，半小时后，屏幕右边出现黑边。

行电流升高至700mA，行输出管发热继而击穿。

故障原因是行推动变压器不良，引起激励不足，造成屡烧行输出管。

46．TCL-2988彩电三无测+B电压正常，测N501（TA8880）5脚无9．1V行工作电压。

检查发现VD496、VD875击穿，R878开路，更换以上元件，开机一切正常。

47．TCL-2989GH彩电缺蓝色开机光栅呈黄色。

测显象管尾板三枪电压，KB已截止。

测CN301端口③、④、⑤脚电压均为24V，显然③脚电压有误。

为区分故障是在解码部分还是视放部分，拔下CN301插座，测主板R306、R307、R308电阻上三基色输出，电压基本一致，由此认为故障在视放部分，顺CN301③脚端口检查，测得R506（68KΩ）电阻已开路，更换R506后故障排除。

48．TCL3438R场不同步重点检查TA8759N50HZ/60HZ识别部分。

测TA8759N十八脚电压为6．5V（正常为3．3V），三十脚场信号输出电压为8V左右，且不稳定，其它相关脚电压正常。

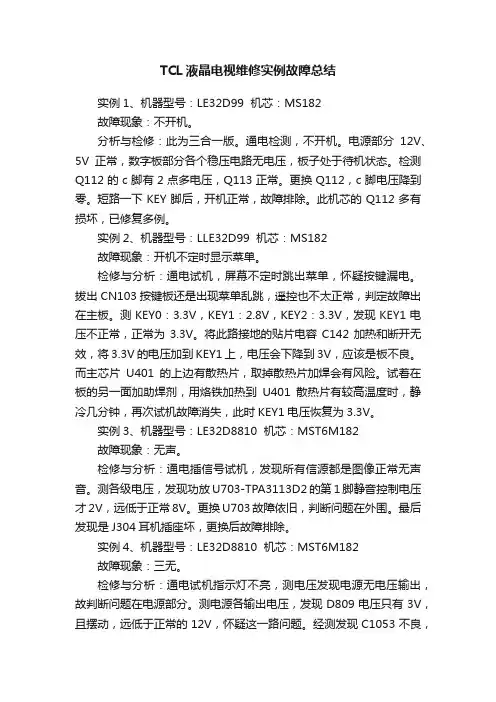

TCL液晶电视维修实例故障总结实例1、机器型号：LE32D99 机芯：MS182故障现象：不开机。

分析与检修：此为三合一版。

通电检测，不开机。

电源部分12V、5V正常，数字板部分各个稳压电路无电压，板子处于待机状态。

检测Q112的c脚有2点多电压，Q113正常。

更换Q112，c脚电压降到零。

短路一下KEY脚后，开机正常，故障排除。

此机芯的Q112多有损坏，已修复多例。

实例2、机器型号：LLE32D99 机芯：MS182故障现象：开机不定时显示菜单。

检修与分析：通电试机，屏幕不定时跳出菜单，怀疑按键漏电。

拔出CN103按键板还是出现菜单乱跳，遥控也不太正常，判定故障出在主板。

测KEY0：3.3V，KEY1：2.8V，KEY2：3.3V，发现KEY1电压不正常，正常为3.3V。

将此路接地的贴片电容C142加热和断开无效，将3.3V的电压加到KEY1上，电压会下降到3V，应该是板不良。

而主芯片U401的上边有散热片，取掉散热片加焊会有风险。

试着在板的另一面加助焊剂，用烙铁加热到U401散热片有较高温度时，静冷几分钟，再次试机故障消失，此时KEY1电压恢复为3.3V。

实例3、机器型号：LE32D8810 机芯：MST6M182故障现象：无声。

检修与分析：通电插信号试机，发现所有信源都是图像正常无声音。

测各级电压，发现功放U703-TPA3113D2的第1脚静音控制电压才2V，远低于正常8V。

更换U703故障依旧，判断问题在外围。

最后发现是J304耳机插座坏，更换后故障排除。

实例4、机器型号：LE32D8810 机芯：MST6M182故障现象：三无。

检修与分析：通电试机指示灯不亮，测电压发现电源无电压输出，故判断问题在电源部分。

测电源各输出电压，发现D809电压只有3V，且摆动，远低于正常的12V，怀疑这一路问题。

经测发现C1053不良，更换后故障排除。

实例5、机器型号：LE50D8900 机芯：6A608故障现象：自动关机。

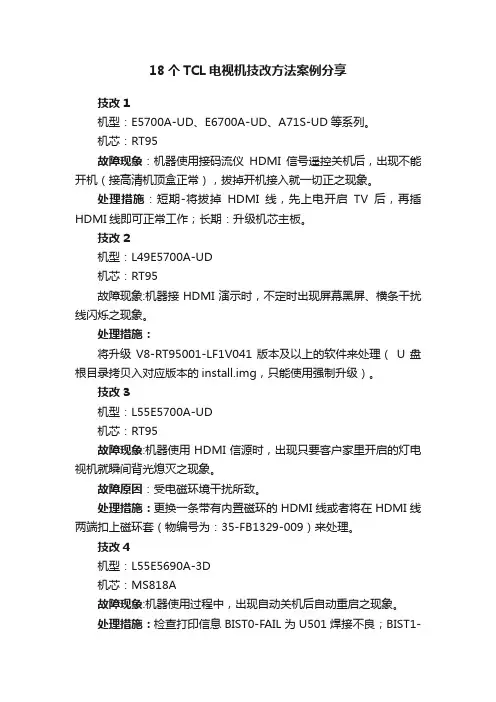

18个TCL电视机技改方法案例分享技改1机型：E5700A-UD、E6700A-UD、A71S-UD等系列。

机芯：RT95故障现象：机器使用接码流仪HDMI信号遥控关机后，出现不能开机（接高清机顶盒正常），拔掉开机接入就一切正之现象。

处理措施：短期-将拔掉HDMI线，先上电开启TV后，再插HDMI线即可正常工作；长期：升级机芯主板。

技改2机型：L49E5700A-UD机芯：RT95故障现象:机器接HDMI演示时，不定时出现屏幕黑屏、横条干扰线闪烁之现象。

处理措施：将升级V8-RT95001-LF1V041版本及以上的软件来处理（U盘根目录拷贝入对应版本的install.img，只能使用强制升级）。

技改3机型：L55E5700A-UD机芯：RT95故障现象:机器使用HDMI信源时，出现只要客户家里开启的灯电视机就瞬间背光熄灭之现象。

故障原因：受电磁环境干扰所致。

处理措施：更换一条带有内置磁环的HDMI线或者将在HDMI线两端扣上磁环套（物编号为：35-FB1329-009）来处理。

技改4机型：L55E5690A-3D机芯：MS818A故障现象:机器使用过程中，出现自动关机后自动重启之现象。

处理措施：检查打印信息BIST0-FAIL为U501焊接不良；BIST1-FAIL为U502焊接不良。

除此外可以升级V8-MS81802-LB1V023版MBOOT软件来处理。

技改5机型：L55V8500A-3D机芯：MS901K故障现象：机器使用过程中，出现图象正常，但伴有明显噪声之现象。

故障原因：由于DC TO DC端的高频噪音通过24V电源干扰功放而引起。

处理措施：在功放的电源端串联一个穿心电感。

技改6机型：L48C71机芯：MS901故障现象:机器使用一段时间后，出现声音正常，屏幕呈黑屏及3D 模式屏闪之现象。

处理措施：黑屏：将R91更改为470Ω电阻，R89、R90更改为1.5K电阻来处理。

3D模式屏闪：R34更改为4.7K电阻来处理。

TCL液晶LCD组件板通病维修案例。

案例一：MS91C维修实例机型：L42E9FR (MS91C)故障现象：不开机。

检修流程：此机器是分公司的返修板。

首先接入机架测试故障，发现指示灯亮，但是不开机。

初步分析：由于指示灯正常点亮，说明待机电路的5V待机电压正常。

于是测试数字板插座P803的P14脚，没有高电平输出。

进一步测试待机控制的Q803的B极为高电平。

说明数字板的主解码没有工作，因此首先检查数字板的待机供电电路，MS91C的待机供电有两个：分别是U800的3.3V和U803产生的1.26V.测试发现：U803的DC-DC工作异常，电压不到1V。

因此可以判断是因为待机的工作电压异常，造成主解码不工作的，因为电压低，首先排除负载的因数，于是测试L807处的对地电阻也没有发现异常，就基本排除负载的因数。

因此怀疑是DC-DC电路的取样反馈电路有问题，测试发现反馈电阻：R833阻值变大。

更换后故障排除。

案例二： MS91C维修实例机型：L42E9FR(MS91C)故障现象：TV无台检修流程：首先开机测试发现TV无台，而且在TV状态下摇控不灵敏，测试其他信源都正常，而且摇控反应都正常。

初步分析：是TV高频部分有问题，而且可能是软件的问题。

首先升级软件后再次测试，故障依旧。

于是对比测试高频头的各个引脚电压，除AGC电压高到4V以外，没有发现其他异常。

测试在搜台的时候，VT电压也正常变化，图像也会有雪花。

于是代换高平头后再次测试，故障依旧。

于是检查中频解码，测试对比各个引脚电压，也未发现异常，代换后故障依旧。

此时再次分析故障现象，在TV状态下出现摇控不灵敏的问题，摇控信号是直接到主解码的，因此认为问题可能在主解码。

进一步测试高频头部分的总线电压是：4.8V正常。

为进一步确认故障范围，断开主解码和高频部分的总线连接，开机测试还是会出现摇控不灵敏的问题。

就进一步排除高频部分的可能。

于是代换主解码后再次测试，故障排除。

TCL液晶电视电源维修常见故障案例分析实例1、机型：L42F1590B 机芯：RT49故障现象：不开机。

分析与检修：开机后灯不亮。

测3.3V正常，但是测24V有抖动，说明故障在电源板。

电源板型号为PBE039。

重点检测稳压电路，代换U2（P621）、U3（TL431）开机故障依旧。

当代换到C24时，24V 不再抖动，通电试机故障排除。

实例2、机型: L42E77 机芯：MS88 电源板：PWL42C故障现象:三无。

分析与检修：通电后无5V电压输出，说明待机电路有问题。

首先测量保险F1正常，测量C51（10μF/450V）电容处，300V正常，然后检查IC6（NCP1013）的外围电路没有发现异常，更换了IC6后故障依旧。

后来测量IC6的各脚电压时，发现D28、D26处的电压只有5.6V，而正常时应该在10V以上。

最后把C54（2.2μF/50V）、C37（47μF/50V）电容更换后故障排除。

实例3、机型：L40F1590B 机芯：MT49 电源板：（81-PE371C4-PL200AB）故障现象：不定时自动关机。

分析与检修：该机反馈故障是热机不定时自动关机。

用热风枪给板子加热故障就很快出现，自动关机后测3.3V待机电压正常，待机控制高电位说明主板没有发关机信号，而是电源板自身出故障导致电源无输出。

出故障时测PFC和PWM电路供电都没有。

测光耦PC3的1、2脚导通，3、4脚也是导通的，但Q205的 b极电压为0V，Q205截止了。

Q205是给PFC和PWM供电的，截止了使电源停止工作。

检查保护电路发现稳压管D309（33V）加热后有漏电，使电路误检测PFC电压升高而保护。

更换D309后试机正常。

实例4、机型：L46F2510E 电源板：81-PWE046-PW1故障现象：三无。

分析与检修：机器三无，电源板U5（VIPER17L）已经炸开了。

测量U5外围没有再发现什么明显异常，于是更换U5和R76（0Ω电阻），通电测3.3V待机电压只有2.7V左右，且还不稳定。

TCL液晶_故障检修六倒例1: 一台L 48P 1S -C F 型曲面液晶电视，黑 屏，伴音正常。

分析检修：上电试机，背光不亮，判断灯条或 背光电路有故障。

拆机后用灯条检测仪检测两组 灯条，一组亮，一组不亮。

拆开液晶屏后复测灯条, 发现一组灯条有两只灯珠损坏（见图1 ),更换灯例2:—台L 65P 1-C U D 型曲面液晶电视，在 正常收看中机内“啪”一声响，随后三无:■分析检修:拆机检测，打开后壳目测电源板无 明显异常。

在路测量,发现电源板上开关管Q W 3 击穿，5A 保险管(F 901)断路。

更换Q W 3和F 901 后上电，待机红灯亮，但二次开机无反应。

再次检 测电源板,发现场6脚驱动芯片U 201( 124B )损坏 (见图2),将其换新后试机，故障排除。

例3:—台L 32F 1601B 型机，三无。

分析检修：本机采用三合一主板（型号是TP .□刘文锦VST 69D .PB 773M S 180P )。

上电，测得 300V 滤波电容两端电压为0V ，不正常。

断电测量，发现保险管FBI 断路,开关管Q B 101击穿（见图3)。

将损坏的元件全部换新后试机，故障排除。

FBI 和Q B 101的位置③例4:一台L 32FB 1型机，黑屏，伴音正常3 分析检修：试机观察，背光不亮，判断灯条或 灯条供电有问题。

拔下灯条供电接头，用灯条检测仪测量,灯条发光正常。

上电，测量主板12V 供电 正常，但灯条供电为19.8V ,不正常，说明灯条供电 电路有故障。

为了快速修复机器，换上市售的万能LED 背光板（见图4 )，按板上标注接好线试机，故障排除。

例5:—台L 32P 1A 型机，三无。

分析检修：拆机检测，发现电源板上保险管F B I (3.15A )开路,3()0V 滤波电容两端无短路现象，次级整流二极管也无异常。

目测保险管损坏程re Revisionwww.j w1989.c-nA T=»P1_I A^CE.-R E-R A I T R I T S I G TCL L46F11型液晶电视三无故障裣修—台TCLL46F11型液晶电视，上电后电源 指示灯不亮，不开机。

TCL A620系列液晶电视故障检修翱□赵一鸣例1：一台D55A620U型机，上电后不开机。

分析检修：该机采用TCL T968A机芯，主芯片为Amlogic（晶晨半导体）公司生产的T968A,网LD11 2.2uH—rvw>—络和音频处理芯片为P220（U751）,功放采用TAS5707（UA01）o上电,测得开关电源输出的12V电压正常，再9...3测主板上DC-DC电路输出电12VVin=4.5V—17V"Ta>i9UDI1Vref=O.8VTTH FBVIN PVCCSW EN/SYNCGND BOOT-«)140.1UIRD15|22kIRD16|l2kR01382k—{=1—[RD14〔30kDDR fOWSTB RD：73'k4-15)12FSW=500kHz压，发现UDIl（RT7296A）输出电压仅为0.9V,正常值应为1.5V O检查UDI1及其外围电路，如图1所示，发现⑧脚（FB）外接反馈取样电阻RD16阻值更换RD16后试机，故已增大。

①下工作于省电模式;CD13OD55A620U型机，上电后指示灯気，—次不开机O过渡阈值设置端，当外接电阻分压时，UDI1在轻负载状态脚为使能端，启动时该脚电压高于1.4V。

⑤脚接自举电容当连接到PVCC端时，则UDI1工作于强制PWM模式。

⑥障排除。

测试UDI1输出15V正常，并能正常开机了。

提示：UDI1（RT7296A）①脚为例2：—台q2zI4T覷5vision AT=>F>L JANOW RE1=»AIRI7MG分析检修：通电试机，面板指示灯闪烁，由此推断主芯片已启动。

该机主板供电系统如图2所示。

上电，测得UDN1输出3.3V.Q100输岀3.3V.UD018A输出1.8V.U1输出0.9V.Q104输出3.3V.UDM1A输出12V.UDB0输出0.9V.UDI1输出 1.5V,均正常。

TCL各种机型维修实例（高清）机型：HID34A71H （GU21机芯）故障现象：无图象，字符上下翻滚分析与检修：根据故障现象判断，问题应在CPU部分，首先代换数字板，换之依旧。

分析影响字符的只能是行场逆程脉冲了，用示波器检查行脉冲送至数字板正常，场逆程的波形呈紊乱的三角波，不正常，因此目标锁定在场输出部分，于是更换Q302，Q301，D302，C303未发现损坏，继续更换场升压二极管，升压电容D308，C329，均无效，后来偶然发现场IC装为TDA8177F，此时想起TDA8177F不能代换TDA8177，于是还原此电路，一切OK。

此板故障为前维修员误换TDA8177F引起的人为故障，致使维修走了很多弯路。

机型：HID29158HB (MS21机芯) 故障现象：开机保护分析与检修：此机为雷击机，首先断开行负载，检查主电源135V正常，接上负载马上为60V左右且摆动，据经验检查行管Q401和阻尼二极管D402，D401，未发现问题，于是代换高压包T403，无效，此时分析可能是电源在开机是带负载能力差造成，找了一个100W的灯泡作为假负载果然如此，后来检查C842，C806，都无异常，更换IC801无效，后来经仔细检查为IC801第5脚R805电阻变为4K左右，换之正常，后来分析图纸此电阻为开机时为IC801供电，此脚也检测输出占空比参数，因R805变质导致IC801检测到的电压偏高，所以导致输出带负载能力差。

机型：HD29128（MV23机芯）故障现象：开机后行一起振就保护分析与检修:跟据故障现象一般出现在场部分，首先更换IC301，换之无效。

然后更换T403依旧。

检查ABL电路R409，R420，C425，C426，R425，等均正常，更换数字板无效，继续检查数字板外围保护输入，查Q001，Q301，Q407无效，经过仔细检查发现R3373阻值变大，换之OK。

在后来的维修中曾遇到多台此机芯R337电阻变质的，可能该电阻功率较小，容易变质望同行们注意。

TCL液晶电视维修案例最近，我遇到了一个TCL液晶电视维修案例。

这个案例涉及到一台5年前购买的TCL液晶电视，这台电视在使用了几年后突然出现了故障。

用户表示电视无法开机，并且听不到任何声音或看到任何图像。

我首先检查了电视的电源线和电源插座，确认它们没有问题。

随后，我打开电视，检查了主板上的电源模块。

通过使用万用表测量，我发现电源模块没有输出电压。

这表明电源模块可能已经损坏。

为了确认我的怀疑，我使用另一台相同型号的电视将电源模块进行替换。

结果显示电视能够正常开机并显示图像。

这证实了我的猜测，电源模块确实损坏了。

技术人员于两天后抵达用户家中，我也去现场监督和协助维修工作。

我们首先关闭电视，并将其放在一个稳固的表面上，以便更换电源模块。

接下来，我们拆卸了电视的后盖，暴露出电源模块。

我们先拆卸了连接电源模块的电线，然后拆下螺丝将电源模块从主板上取下。

我们小心地放置电源模块，以防止碰撞和静电。

一旦电源模块被取下，我们插上新的电源模块，并将其固定在主板上。

接下来，我们重新连接电线，并关闭电视的后盖。

我们打开电视并测试了它，这次电视能够正常开机并显示图像。

用户非常满意修理结果，并对我的维修服务表示感谢。

在结束维修后，我向用户提供了一些建议，以保护电视以及防止类似问题的再次发生。

我建议用户定期清洁电视，并避免将电视放置在阳光直射的地方。

此外，用户还应该避免过度暴露电视于高温和潮湿的环境中。

总而言之，这个TCL液晶电视维修案例中，我们成功诊断并更换了损坏的电源模块。

用户对维修结果非常满意，并感谢我的帮助和建议。

我希望这个案例可以对其他人在遇到类似问题时提供一些参考和帮助。
