蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
①蝶阀编制代号：D表示蝶阀；
②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
③连接方式代号：4法兰式、6焊接、7对夹式；
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位.
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙.。

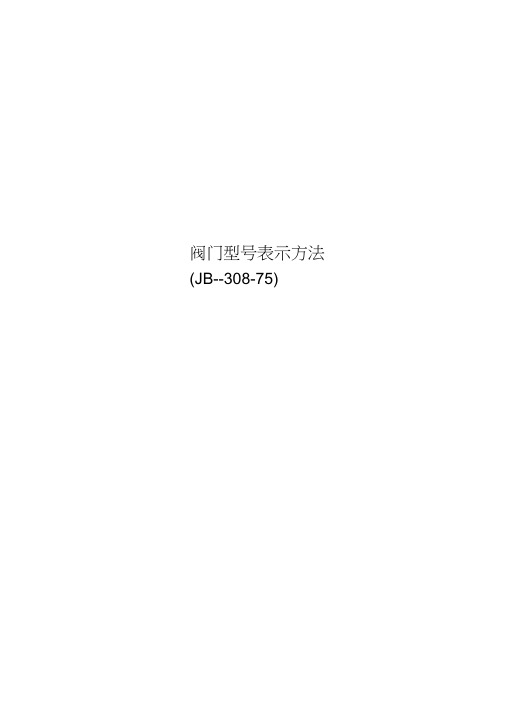

阀门型号表示方法(JB--308-75)阀门型号表示方法（JB 308－75）1、阀门型号各单元表示的意义：1 2 3 4 5 - 67阀体材料公称压力阀座密封面或衬里材料结构形式连接形式传动方式阀门类型22、第一单元阀门类型表示方法：34注：用于低温（低于－４０℃ ）、保温（带 加热套）和带波纹管的阀门，应在类型代号前分别加注代号“ D “、“B “和 W “。

3、第二单元――传动方式表示方法：注：用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。

4、第三单元――连接形式表示方法４、第三单元――结构形式表示方法Ａ)闸阀结构形式表(B)截止阀、柱塞阀和节56流阀结构形式表示方法（C）球阀结构形式表示方法（D）蝶阀结构形式表示方法注：垂直板三百杆式用IS 表示7E）隔膜阀结构形式表示方法（F（GH）8安全阀结构形式表示方法I ）减压阀结构形式表示方法9J）疏水阀结构形式表示方法6、第五单元――阀座密封面或衬里材料表示方法10注：1、由阀体直接加工的阀座密封面材料代号用“W“表示。

2、当阀座和闸板密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

7、第六单元――公称压力表示方法公称压力用压力数值（MPA 数值的十倍）表示，并用短横线与前五个单元分开。

8、第七单元――阀体材料表示方法注：对于PN≤1.6MPa 的灰铸铁阀体和PN≥2.5MPa 的碳素钢阀体，则省略本单元。

9、阀门型号举例J11T－16K：截止阀，内螺纹连接，直通式，銅合金密封面，公称压力为PN1.6MPA，阀体材料为可锻铸铁。

Z44W－16C：闸阀，法兰连接，明杆，平行式双闸板，由阀体直接加工的密封面，公称压力PN1.0MPA，阀体材料为可锻铸铁。

A47H－16C：安全阀，法兰连接，不密封，代扳手弹簧微启式，合金钢密封面，公称压力PN1.6MPA，阀体材料为碳素钢。

10、截止阀注：公称通径系列DNmm):8,10,15,20,25,32,40,50,65,80,100,125,150.11、闸阀注：公称通径系列：15,20,25,32,40,50,65,80,100,125,150,200,250,300 , 350,400,450,500,600,700.12、球阀注：公称通径系列：15,20,25,32,40,50,65,80,100,150,200.13、止回阀注：公称通径系列：15,20,25,32,40,50,65,80,100,125,150,200,250,300 , 350,400,450,500,600.14.疏水器注：ＣＳ15H-16 型疏水器最大工作压力差又分为0.35 ,0.85, 1.2, 1.6.。

蝶阀型号编制方法-蝶阀型号大全♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；①蝶阀编制代号：D表示蝶阀；②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；③连接方式代号：4法兰式、6焊接、7对夹式；④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。

⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。

♀台臣蝶阀型号大全：衬氟蝶阀：D71F46、D671F46、D971F46对夹蝶阀：D71F、D71H、D71X、D71Y;法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W；气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W;伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;双向密封蝶阀：DS343H、DS643H、DS943H；保温蝶阀：BD343H、BD343W；液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H缓闭式、DX7K41H蓄能罐式。

阀门型号表示方法及名称命名方法（JB308-1975）（1）阀门型号各单元表示的意义□□□□□---□□↓↓↓↓↓↓↓阀体材料↓↓↓↓↓↓公称压力↓↓↓↓↓阀座密封面或衬里材料↓↓↓↓结构形式↓↓↓连接形式↓↓传动方式↓阀门类型（2）第1单元――阀门类型表示方法注：用于低温（低于－40度）、保温（带加热套）和带波纹管的阀门，应在类型代号前分别加注代号“D”、“B”和“W”。

注：1.用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。

2.对于气动或液动，常开式用6k，7k表示；常闭式用6B、7B表示；气动带手动用6s表示。

防爆电动用9B表示。

注：焊接包括对焊和插焊。

（5）第4单元――结构形式表示方法（a）闸阀结构形式表示方法(c)球阀结构形式表示方法注：垂直板三杆式用ls表示。

（e）隔膜阀结构形式表示方法（f）旋塞阀结构形式表示方法(g)止回阀和底阀结构形式表示方法(h)安全阀结构形式表示方法（i）减压阀结构形式表示方法(j)疏水阀结构形式表示方法（k）排污阀结构形式表示方法（6）第5单元――阀座密封面或衬里材料表示方法注：1.由阀体直接加工的阀座密封面材料代号用“W”表示。

2.当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

（7）第6单元――公称压力表示方法公称压力用压力数值（Mpa数值的10倍）表示，并用短横线与前五个单元分开（8）第7单元――阀体材料表示方法注：对于PN小于等于1.6Mpa的灰铸铁阀体和PN大于等于2.5Mpa的碳素铜阀体，省略本单元。

（9）阀门型号举例J11T-16K；截止阀，内螺纹连接，直通式，铜合金密封面，公称压力为PN1.6Mpa，阀体材料为可锻铸铁。

Z44W-10K：闸阀，法兰连接，明杆，平行式刚性双闸阀，由阀体直接加工的密封面，公称压力PN1.0Mpa，阀体材料为可锻铸铁。

A47H-16C：安全阀，法兰连接，不密封，带扳手弹簧启式，合金钢密封面，公称压力PN1.6Mpa，阀体材料为碳素。

蝶阀型号表示方法一、蝶阀代号蝶阀-----D；保温蝶阀-----BD; 伸缩蝶阀------SD；脱硫蝶阀------TLD二、传动方式代码手动-----1（省略）；蜗轮传动-----3；气动-----6；电动-----9；液动-----7；气液联动------8三、连接型号代号法兰-----4；焊接连接-----6；对夹连接-----7四、结构型代号中线型-----1；双偏心------2；三偏心------3五、密封面材料代号氟塑料----F；合金钢----H；硬质合金------Y；全衬氟塑料-----F46六、公称压力值用Mpa的10倍表示；用磅级表示；用K级表示七、阀体材料代号碳钢-----C; 1Cr18Ni12Mo2Ti-----R; 1Cr18Ni9Ti-----P;抗硫材-----S例：D341H-16C 代表蝶阀D、蜗轮传动3、法兰式4、中线型1、合金钢H、16公斤压力、碳钢阀门C止回阀型号编制方式止回阀型号含义止回阀型号编制含义;止回阀又称单向阀、背压阀、逆止阀、逆流阀等多属于自动阀门类，止回阀是管道系统中不可缺少的产品之一，其作用是防止介质倒流，阻止介质反向流动。

是通过介质本身的流动自行启闭的一种阀门。

随着管道系统的不断升级而改变，传统的止回阀已经达不到现代化的市场需求，近年来诞生了很多新型止回阀型号，为了给广大用户提供更多的止回阀型号知识，台臣公司根据常见的止回阀型号进行分析。

以下是我国常见的止回阀型号编制方法，止回阀型号编制是按照国际阀门型号编制方法细分成。

是专业对止回阀型号编制代表做更详细的说明。

如初次采购或对止回阀型号不熟的用户请认真阅读。

止回阀型号编制方式：如H41H-16C按顺序止回阀附加号：HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀；⑴止回阀类型：H代表止回阀；⑵止回阀连接：4法兰、6焊接、7对夹；⑶止回阀形式：1升降式、2立式、4旋启式、6双瓣式、8蝶形；⑷止回阀密封：B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工；⑸止回阀压力：16压力十六公斤，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K；⑹止回阀材质：Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I 铬钼钢；台臣止回阀常见型号：对夹升降式止回阀：H71X、H71H；对夹蝶形双瓣止回阀：H76X、H76H；对夹圆片式止回阀：H74H、H74I、H74M；静音止回阀：H42H、H42W；微阻缓闭式止回阀：HH44H、HH46H、HH49H;橡胶阀瓣式止回阀：HC44X；消声止回阀：HC41H、HC41X、HC41T；升降式止回阀：H41H、H41W;旋启式止回阀：H44H、H44W；滑道滚球式止回阀:HQ41X；焊接止回阀：H61Y、H62Y、H64Y。

阀门型号通常表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

1、阀门类型代号
当阀门还具有其它功能作用或带有其他特异结构时，在阀门类型代号前加注一个汉语拼音字母，按下表的规定。

2、传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

3、连接形式
4、结构形式
阀门的结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号：
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五、密封副材料
六、公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。

七、阀体材料
PL50-1.6RF （其中PL是指板式平焊钢制管法兰50是指公称通径DN50 1.6是指公称压力PN1.6 RF是指法兰密封面型式是突面）。

阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。

防爆电动用“9B”表示。

3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连 节 形 式 代 号 连 节 形 式 代 号 内 螺 纹 外 螺 纹 法 兰 焊 接1 2 4 6对 夹 卡 箍 卡 套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸 阀 结 构 形 式 代 号 弹 性 闸 板 0 单 闸 板 1楔 式 双 闸 板 2 单 闸 板 3明 杆平 行 式双 闸 板 4 单 闸 板 5 暗 杆 楔 式刚 性双 闸 板6表 1—5截 止 阀 和 节 流 阀 结 构 形 式 代 号 直 通 式 1 角 式 4 直 流 式5 直 通 式6 平 衡角 式7表 1—6球 阀 结 构 形 式 代 号 直 通 式 1 L 形 4浮 动 T 形三 通 式5 固 定直 通 式7表 1—7蝶 阀 结 构 形 式代 号杠 杆 式 垂 直 板 式 斜 板 式0 1 3表 1—8隔 膜 阀 结 构 形 式代 号 屋 脊 式 1截 止 式 闸 板 式3 7表 1—9旋 塞 阀 结 构 形 式 代 号 直 通 式 3 T 形 三 通 式 4填 料 四 通 式 5 直 通 式 7 油 封T 形 三 通 式8表 1—10止 回 阀 和 底 阀 结 构 形 式 代 号 直 通 式 1 升 降 立 式 2 单 瓣 式 4 多 瓣 式 5旋 启双 瓣 式6表 1—11安 全 阀 结 构 形 式 代 号 带 散 热 片 全 启 式0 12封 闭全 启 式 4 双弹簧微启式 3 微 启 式 7 全 启 式 8带 板 手微 启 式5弹 簧不 封 闭带控制机构全 启 式6 脉 冲 式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5—— 6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀 J截止阀 L节流阀 H止回阀和底阀 Q球阀 X旋塞阀D蝶阀 A安全阀 S蒸汽疏水阀 Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型 F；缓闭型 H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动 1电磁-液动 2电-液动 3蜗轮（蜗杆） 4正齿轮5锥齿轮 6气动 7液动 8气-液动 9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B 表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹 2外螺纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式 4角式 5直流式（三）止回阀结构形式代号：即：1直通式 2升降立式 3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式 7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢 Y硬质合金 F氟塑料 T铜合金 P 渗硼钢 X橡胶 N尼龙塑料 B锡基轴承合金（巴氏合金） Q衬铅 J衬胶 C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金 )6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

阀门型号表示含义阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元：阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号蝶阀结构形式代号安全阀结构形式代号蒸汽疏水阀结构形式代号五单元：密封副材料当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”； b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

↓↓。

阀门型号的编制及字母代号的含义1.型号的组成阀门型号由阀门类型，驱动方式、连接形式、结构形式、密封面或衬里材料、压力、阀体材料七部门组成。

如图所示1.2.1.1阀门类型代号类型代号类型代号安全阀弹簧载荷式、先导式 A球阀整体球Q 重锤杠杆式GA 半球PQ 蝶阀 D 蒸汽疏水阀S 倒流防止器GH 堵阀（电站用）SD 隔膜阀G 控制阀（调节阀）T 止回阀、底阀H 柱塞阀U 截止阀J 旋塞阀X 节流阀L 减压阀（自力式）Y进排气阀单-进排气阀P 减温减压阀（非自力式）WY 复合型FFP 闸阀Z 排污阀PW 排渣阀PZ2.1.2当阀门又同时具有其他功能作用或带有其他结构时，在阀门类型代号前再加注一个汉语拼音字母、典型功能代号按下表规定。

2.2驱动方式代号驱动方式代号用阿拉伯数字表示，按下表规定。

4.3连接形式代号以阀门进口端的连接形式确定代号，代号用阿拉伯数字表示，按下表规定。

4.4阀门结构形式代号阀门结构形式用阿拉伯数字表示，按下列表规定。

4.4.2截止阀和节流阀结构形式代号4.4.3止回阀结构形式代号4.4.5蝶阀结构形式代号4.4.6旋塞阀结构形式代号4.4.7隔膜阀结构形式代号4.4.8减压阀（自力式）结构形式代号4.4.9控制阀（调节阀）结构形式代号4.4.9减温减压阀（非自力式）结构形式代号4.4.10堵阀结构形式代号4.4.11蒸汽疏水阀结构形式代号4.4.12排污阀结构形式代号4.4.13安全阀结构形式代号4.5密封副或衬里材料代号密封副或衬里材料代号，以两个密封面中起密封作用的密封面材料或衬里材料硬度值较低的材料或腐蚀性较低的材料表示；金属密封面中镶嵌非金属材料的，则表示为非金属/金属。

材料代号按下表规定的字母表示。

4.6压力代号压力级代号采用 PN 后的数字表示。

4.7阀体材料代号。
