球阀型号表示方法标准
球阀的型号表示方法通常采用国际标准 ISO 17292 或美国标准API 6D。
这两种标准在型号表示方法上有些许不同。
ISO 17292标准:
1. 标称通径(DN):球阀的通径大小以毫米(mm)表示,例如DN15表示通径为15毫米的球阀。
2. 阀体材质:球阀的阀体材质通常使用字母或数字表示,例如WCB表示碳钢材质。
3. 阀门结构:球阀的结构通常用字母表示,常见的有T表示三通球阀,L表示直通式球阀,F表示扇形球阀等。
4. 连接方式:球阀的连接方式通常用字母表示,常见的有RF 表示法兰连接、BW表示对焊连接等。
5. 阀门执行标准和特殊要求:球阀的执行标准和特殊要求通常用字母或数字表示,例如ISO 5211表示输出轴的标准接口。
API 6D标准:
1. 阀体类型:球阀的阀体类型通常用数字表示,例如1表示全通径阀门,2表示正反式阀门,3表示倒装式阀门等。
2. 阀体材质:球阀的阀体材质通常用字母表示,例如W表示碳钢材质。
3. 阀门结构:球阀的结构通常用字母表示,常见的有D表示双阀体联动结构,S表示单阀体结构,B表示倒装结构等。
4. 阀门连接方式:球阀的连接方式通常用字母表示,常见的有RF表示法兰连接、BW表示对焊连接等。
5. 阀门执行标准和特殊要求:球阀的执行标准和特殊要求通常用字母或数字表示,例如NACE表示阀门符合NACE标准。
需要注意的是,以上仅是两种常用的球阀型号表示方法,具体的表示方法还需要根据不同的规范和标准来确定。
阀门规格型号编制及表示方法为了便于认识选用,每种阀门都有一个特定的型号,以说明阀门的类别、驱动方式、连接方式、结构形式、密封面和衬里材料、公称压力及阀体材料等。
阀门的型号由七个单元组成,按下列顺序编制。
一、阀门类型代号阀门类型代号如表2-2所示。
二、传动方式代号传动方式代号如表2-3所示。
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示。
对于气动或液动机构操作的阀门:常开式用6K, 7K表示,常闭式用6B, 7B表示,防爆电动装置的阀门用9B表示。
三、连接型式代号连接型代号如表2-4所示。
四、单元:结构型式代号阀门结构型式用阿拉伯数字表示,不同类型阀门结构形式代号如下:(1)闸阀结构形式代号(表2-5)。
(2)截止阀、节流阀和柱塞阀结构形式代号(表2-6)。
(3)球阀结构形式代号(表2-7)。
(4)蝶阀结构形式代号(表2-8)。
(5)隔膜阀结构形式代号(表2-9)。
(6)旋塞阀结构形式代号(表2-10)。
(7)止回阀结构形式代号(表2-11)。
(8)安全阀结构形式代号(表2-12)。
(9)减压阀结构形式代号(表2-13)。
(10)蒸汽疏水阀结构形式代号(表2-14)。
(11)排污阀结构形式代号(表2-15)五、密封副材料代号密封副材料代号如表2-16所示。
当密封副的密封面材料不同时,以硬度低的材料代号表示。
六、公称压力公称压力数值用阿拉伯数字直接表示.它是MPa的10倍。
七、阀体材料代号阀体材料代号如表2-17所示。
对于PN ≤1.6MPa的碳铸铁阀门或PN> 2.5MPa的碳钢阀门则略去本单元。
例:Z41 H-16阀门的含义:Z—闸阀;驱动方式:手动;4—法兰连接;1—明杆楔式单闸阀;H —密封圈或衬里为不锈钢;16一一公称压力1.6MPa;阀体材料:碳铸铁阀门。
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
z944w-1.0个汉语拼音字母,按下表的规定。
不表示;对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。
三单元:连接型式四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元:密封副材料六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略:(1) 连接形式中:“法兰”。
(2) 结构形式中:a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;b:截止阀和节流阀的“直通式”;c:球阀的“浮动”和“直通式”;d:蝶阀的“垂直板式”;e:隔膜阀的“屋脊式”;f:旋塞阀的“填料”和“直通式”;g:止回阀的“直通式”和“单瓣式”;h:安全阀的“不封闭”。
(3) 阀座密封面材料中的材料名称。
第一部分:阀门类型的代号阀门的类型代号用字母按(表1)的规定表示。
如果标号的阀门还具有其它功能或带有其它特异结构时,需要在阀门类型代号前面加注一个按(表2)规定表示的字母。
a低温型指允许使用温度低于一46C以下的阀门。
举个例子,我们从表1可以看到普通止回阀的型号H,如果将此阀门特殊化,比如防火止回阀由于具有特殊功能,所以结合表1和表2就该表示为FH o第二部分:驱动方式代号驱动方式用阿拉伯数字按(表3)的规定来表示。
注:L安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门(如手动蝶阀、手动闸阀、球阀等),阀门驱动方式代号省略,不表示。
2.只有当两种动力源同时对其作用才能控制其启闭时,此时我们用电磁一液动、电一液动、气一液动表示。
3.气动常开阀门用6K表示,气动常闭阀门用6B表示,液动常开阀门用7K表示,液动常闭阀门用7B表示。
4.防爆电动阀门用9B表示。
第三部分连接形式代号阀门的连接形式用数字按(表4)规定的表示。
注:阀门的连接形式用代号表示即可,具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。
第四部分结构形式代号阀门的结构形式用用阿拉伯数字按(表5-表15)规定的表示。
道这一部分没有特别要说明的,只要依据阀门的类型、结构形式找到相对应的形式代号就可以。
第五部分:密封面或衬里材料代号阀座密封面或衬里材料代号按(表16)规定的字母表示。
表16密封面或衬里材料代号注:1•除隔膜阀外,阀门的密封面材料不同时哪种材料硬度低即用其表示。
2,密封材料与阀门的本体材质相同时,密封面材料代号用W表示。
第六部分:压力代号L阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。
比如说某阀门的公称压力为L6MPa,则该阀门的压力代号为16。
2.压力等级采用磅级(Ib)或K级单位的阀门,在型号编制时.,应在压力代号栏后有Ib或K的单位符号。
第七部分:阀体材料代号阀体材料代号用字母按(表17)的规定表示。
国标阀门型号编制方法一、阀门型号的结构组成阀门型号由一系列数字、字母和符号组成,通常包括以下几个部分:产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志以及特殊要求标志等。
各个标志的排列和组合方式有标准规定,下面将详细介绍各部分的编码规则。
1.产品类型标志:用于标识阀门的类型,通常使用大写字母表示,如G表示截止阀、H表示止回阀等。
2.产品形式标志:用于标识阀门的形式,通常使用大写字母表示,如N表示蝶阀、Y表示旋塞阀等。
3.产品结构标志:用于标识阀门的结构形式,通常使用数字和字母组合表示,如1表示直通式、2表示角式、3表示弯道式等。
4.产品尺寸标志:用于标识阀门的口径尺寸,通常使用数字表示,如DN50表示50mm的口径。
5.产品材质标志:用于标识阀门的材质,通常使用大写字母和数字组合表示,如WCB表示碳钢、CF8表示不锈钢等。
6.产品压力等级标志:用于标识阀门的工作压力,通常使用数字表示,如PN16表示16MPa的工作压力。
7.特殊要求标志:用于标识阀门的特殊要求,通常使用大写字母和数字组合表示,如E表示耐高温、F表示耐腐蚀等。
二、编码规则1.编码顺序:阀门型号的编码顺序一般按照产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志和特殊要求标志的顺序进行排列。
2.编码分隔符:各部分之间的编码可以使用特定的分隔符进行分隔,常用的分隔符有"-"、"/"和空格等。
3.编码长度:阀门型号的编码长度没有规定限制,但通常为了方便标识和辨认,长度不会太长。
三、编码方法阀门型号的编码方法是将各个标志的编码按照规定的顺序组合起来。
例如,一个DN50剪刀式截止阀,材质为WCB,工作压力为PN16的阀门的型号可以编写为G-1-1-DN50-WCB-PN16、这个编码表示了该阀门的类型、形式、结构、尺寸、材质和压力等级等信息。

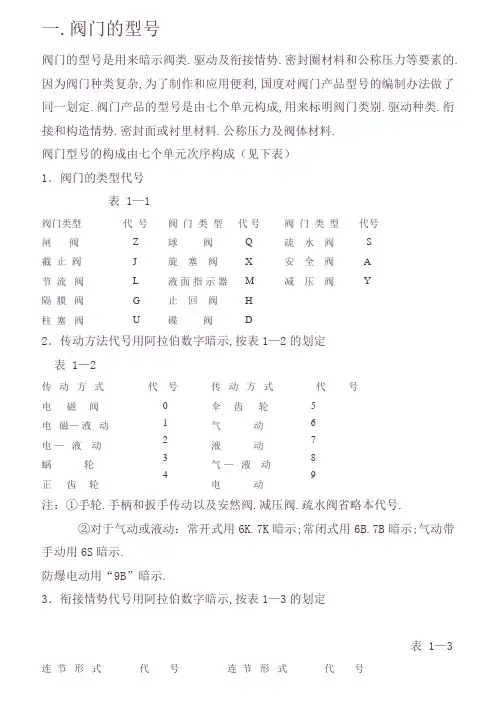

一.阀门的型号阀门的型号是用来暗示阀类.驱动及衔接情势.密封圈材料和公称压力等要素的.因为阀门种类复杂,为了制作和应用便利,国度对阀门产品型号的编制办法做了同一划定.阀门产品的型号是由七个单元构成,用来标明阀门类别.驱动种类.衔接和构造情势.密封面或衬里材料.公称压力及阀体材料.阀门型号的构成由七个单元次序构成(见下表)1.阀门的类型代号表 1—1阀门类型代号阀门类型代号阀门类型代号闸阀 Z 球阀 Q 疏水阀 S截止阀 J 旋塞阀 X 安全阀 A节流阀 L 液面指示器 M 减压阀 Y隔膜阀 G 止回阀 H柱塞阀 U 碟阀 D2.传动方法代号用阿拉伯数字暗示,按表1—2的划定表 1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮 01234伞齿轮气动液动气—液动电动56789注:①手轮.手柄和扳手传动以及安然阀.减压阀.疏水阀省略本代号.②对于气动或液动:常开式用6K.7K暗示;常闭式用6B.7B暗示;气动带手动用6S暗示.防爆电动用“9B”暗示.3.衔接情势代号用阿拉伯数字暗示,按表1—3的划定表 1—3连节形式代号连节形式代号内螺纹外螺纹法兰焊接 1246对夹卡箍卡套789注:焊接包含对焊和承插焊4.构造情势代号用阿拉伯数字暗示1—4~13表1—4闸阀结构形式代号明杆楔式弹性闸板 0刚性单闸板 1双闸板 2 平行式单闸板 3双闸板 4暗杆楔式单闸板 5双闸板 6表 1—5截止阀和节流阀结构形式代号直通式 1角式 4直流式 5平衡直通式 6角式 7表 1—6球阀结构形式代号浮动直通式 1 L 形三通式 4 T 形 5固定直通式 7表 1—7蝶阀结构形式代号杠杆式垂直板式斜板式013表 1—8隔膜阀结构形式代号屋脊式截止式闸板式137表 1—9旋塞阀结构形式代号填料直通式 3 T 形三通式 4 四通式 5油封直通式 7T 形三通式 8表 1—10止回阀和底阀结构形式代号升降直通式 1立式 2旋启单瓣式 4多瓣式 5双瓣式 6表 1—11安全阀结构形式代号带散热片全启式 0弹簧封闭 12带板手全启式 4 不封闭双弹簧微启式 3微启式 7全启式 8微启式 5带掌握机构全启式 6脉冲式 9注:杠杆式安然阀在类型代号前加“G”汉语拼音字母.表 1—12减压阀结构形式代号薄膜式弹簧薄膜式活塞式波纹管式杠杆式12345表 1—13疏水阀结构形式代号浮球式钟形浮子式脉冲式热动力式1 5 8 96.阀座密封面或衬里材料代号用汉语拼音字母暗示,按表1—14的划定.阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金橡胶尼龙塑料氟塑料巴氏合金合金钢TXNFBH渗氮钢硬质合金衬胶衬铅搪瓷渗硼钢DYJQCP注:由阀体直接加工的阀座密封面材料代号用“W”暗示;当阀座和阀瓣(闸板)密封面材料不合时,用低硬度材料代号暗示(隔阂阀除外).8.阀体材料代号用汉语拼音字母暗示,按表 1—15的划定表 1—15阀体材料代号阀体材料代号HT25-47 KT30-6 QT40-15 H62ZG25ZKQTCCr5Mo1Cr18Ni9TiCr18Ni12Mo2Ti12CrMoVIPRV 注:PN≤≥2.5MPa的碳素钢阀体,省略本代号.柱塞阀 U 碟阀 D2.传动方法代号用阿拉伯数字暗示,按表1—2的划定表 1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮 01234伞齿轮气动液动气—液动电动56789注:①手轮.手柄和扳手传动以及安然阀.减压阀.疏水阀省略本代号.②对于气动或液动:常开式用6K.7K暗示;常闭式用6B.7B暗示;气动带手动用6S暗示.防爆电动用“9B”暗示.3.衔接情势代号用阿拉伯数字暗示,按表1—3的划定表 1—3连节形式代号连节形式代号内螺纹 1 对夹 7外螺纹法兰焊接 246卡箍卡套89注:焊接包含对焊和承插焊4.构造情势代号用阿拉伯数字暗示1—4~13表 1—4闸阀结构形式代号明杆楔式弹性闸板 0刚性单闸板 1双闸板 2 平行式单闸板 3双闸板 4暗杆楔式单闸板 5双闸板 6表 1—5截止阀和节流阀结构形式代号直通式 1角式 4直流式 5平衡直通式 6角式 7表 1—6球阀结构形式代号浮动直通式 1 L 形三通式 4 T 形 5固定直通式 7表 1—7蝶阀结构形式代号杠杆式垂直板式斜板式013表 1—8隔膜阀结构形式代号屋脊式截止式闸板式137表 1—9旋塞阀结构形式代号填料直通式 3 T 形三通式 4 四通式 5油封直通式 7T 形三通式 8表1—10止回阀和底阀结构形式代号升降直通式 1立式 2旋启单瓣式 4多瓣式 5双瓣式 6&nb, sp; 表 1—11。

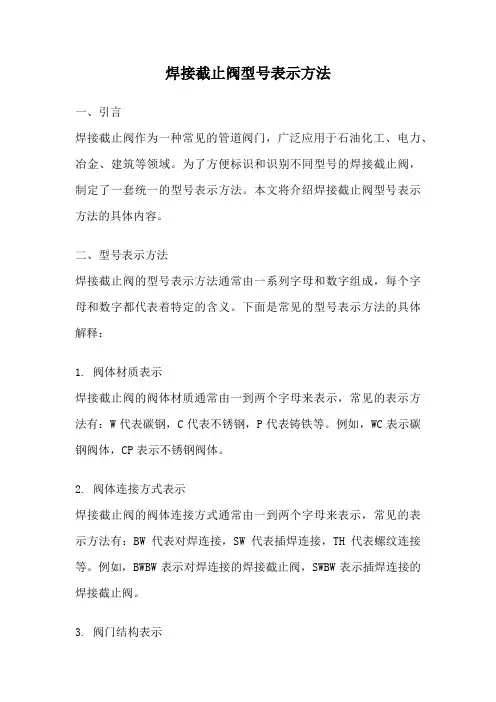

焊接截止阀型号表示方法一、引言焊接截止阀作为一种常见的管道阀门,广泛应用于石油化工、电力、冶金、建筑等领域。
为了方便标识和识别不同型号的焊接截止阀,制定了一套统一的型号表示方法。
本文将介绍焊接截止阀型号表示方法的具体内容。
二、型号表示方法焊接截止阀的型号表示方法通常由一系列字母和数字组成,每个字母和数字都代表着特定的含义。
下面是常见的型号表示方法的具体解释:1. 阀体材质表示焊接截止阀的阀体材质通常由一到两个字母来表示,常见的表示方法有:W代表碳钢,C代表不锈钢,P代表铸铁等。
例如,WC表示碳钢阀体,CP表示不锈钢阀体。
2. 阀体连接方式表示焊接截止阀的阀体连接方式通常由一到两个字母来表示,常见的表示方法有:BW代表对焊连接,SW代表插焊连接,TH代表螺纹连接等。
例如,BWBW表示对焊连接的焊接截止阀,SWBW表示插焊连接的焊接截止阀。
3. 阀门结构表示焊接截止阀的阀门结构通常由一到两个字母来表示,常见的表示方法有:G代表直通式,Y代表角式,H代表倾斜式等。
例如,BWBWG 表示对焊连接直通式的焊接截止阀,SWBWH表示插焊连接倾斜式的焊接截止阀。
4. 阀门公称直径表示焊接截止阀的公称直径通常由一到两个数字来表示,表示阀门的口径大小。
例如,BWBWG-25表示公称直径为25mm的对焊连接直通式的焊接截止阀。
5. 阀门压力等级表示焊接截止阀的压力等级通常由一到两个字母来表示,常见的表示方法有:PN代表法兰连接的压力等级,CL代表螺纹连接的压力等级,ANSI代表美国国家标准协会的压力等级等。
例如,BWBWG-25-PN16表示公称直径为25mm、法兰连接、压力等级为PN16的直通式焊接截止阀。
三、总结焊接截止阀型号表示方法是针对不同型号的焊接截止阀进行统一的标识和识别,使用户能够准确选择和使用不同型号的焊接截止阀。
通过阀体材质、阀体连接方式、阀门结构、公称直径和压力等级的表示,可以清晰地了解焊接截止阀的特性和适用范围。
阀门型号及含义说明一、通用阀门:所有阀门型号都有下面七个单元组成:1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例:1、阀门类型代号:即:Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明:当阀门还具有其它功能作用或带有其它特异结构时,在阀门类型代号前再加注一个汉语拼音字母(1)阀门类型代号前加“D”为低温阀门(低于-40℃);代号前加“B”为保温的阀门(带加热套);防火型F;缓闭型H。
(2)截止阀类型代号前加“W”,表示波纹管密封阀门。
(3)闸阀类型代号前加“P”表示用于排渣系统阀门,加“X”或“K”为排渣用泥浆阀。
(4)在地下水用闸阀类型代号前加“S”表示竖式安装,加“W”表示卧式安装。
(5)在地下水用闸阀类型代号前加“D1”、“D2”表示短系列,加“Q”表示球蝶阀,加“S”表示用于地下管网蝶阀。
2、传动方式代号:即:0电磁动1电磁-液动2电-液动3蜗轮(蜗杆)4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明:对于齿轮、手柄、扳手等直接传动或自动阀门(安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门)本代号省略,不表示;对于气动或液动机构操作的阀门,常开式用6K、7K表示,常闭式用6B、7B表示,气动带手动用6S表示。
防爆电动装置的阀门用9B表示,户外耐热式用9R表示。
3、连接方式代号:即:1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示,如下:(一)闸阀结构形式代号:即:0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板(二)截止阀、截流阀结构形式代号:即:1直通式4角式5直流式(三)止回阀结构形式代号:代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即:1直通式2升降立式3升降角式6旋启单瓣式(四)安全阀结构形式代号:(五)调节阀结构形式代号:(六)球阀结构形式代号:即:1浮球直通式7固定直通式(七)给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号:注明:结构形式如为杠杆式安全阀,在结构形式代号前加“G”,1代表单杆微启,2代表单杆全启,3代表双杆微启,4代表双杆全启.5、密封面材质代号:(用汉语拼音字母表示)注:当阀座与阀瓣材质不同时,用底硬度材料代号表示(隔膜阀除外)即:H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金(巴氏合金)Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号:公称压力数值用阿拉伯数字直接表示,并用短线与前五个单元分开。

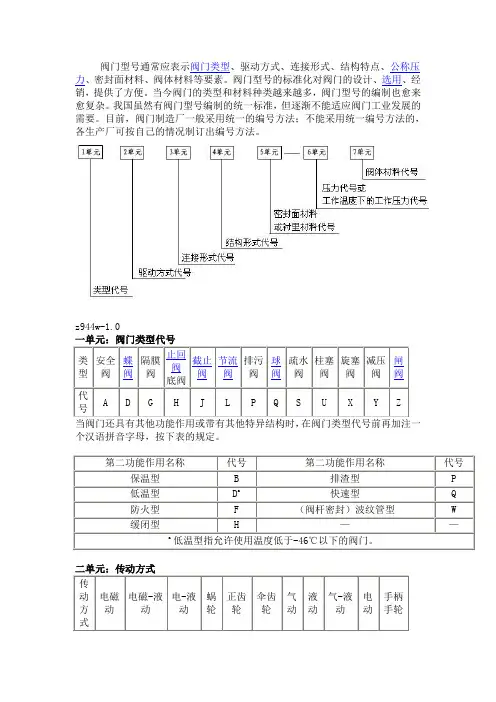

阀门型号编制方法阀门型号表示方法阀门型号编制/表示方法:阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
一单元:阀门型号代号:二单元:传动方式代号:三单元:连接方式代号:四单元:结构形式代号:蝶阀结构形式代号闸阀结构形式代号:球阀结构形式代号:止回阀结构形式代号:五单元:密封材质代号:六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍。
七单元:阀体材料代号:阀门材质与温度对照表阀门材质温度范围WCB碳钢ASTM A216无腐蚀性应用,包括水,油和气,温度范围:-30℃至+425℃;LCB低温碳钢ASTM A352低温应用,温度低至-46℃不能用于温度高于+340℃的场合;LC33.5%镍钢ASTM A352低温应用,温度低至-101℃不能用于温度高于+340℃的场合;WC61.25%铬0.5%钼钢ASTM A217无腐蚀性应用,包括水,油和气,温度范围:-30℃至+593℃;WC92.25铬ASTM A217无腐蚀性应用,包括水,油等级WC9和气,温度范围:-30℃至+593℃;C55%铬0.5%钼ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用,温度范围:-30℃至+649℃;C129%铬1%钼ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用,温度范围:-30℃至+649℃;CA6NM(4)12%铬钢ASTM A487腐蚀性应用,温度范围:-30℃至+482℃;CA15(4)12%铬ASTM A217腐蚀性应用,温度范围高达+704℃;CF8M 316不锈钢ASTM A351腐蚀性或超低温或高温无腐蚀性应用,温度范围:-268℃至+649℃,温度+425℃以上要指定碳含量0.04%及以上;CF8C347不锈钢ASTM A351主要用于高温,腐蚀性应用,温度范围:-268℃至+649℃,温度+540℃以上要指定碳含量0.04%及以上; CF8304不锈钢ASTM A351腐蚀性或超低温或高温无腐蚀性应用,温度范围:-268℃至+649℃温度+425℃以上要指定碳含量0.04%及以上;CF3304L不锈钢ASTM A351腐蚀性或无腐蚀性应用,温度范围高达+425℃;CF3M316L不锈钢ASTM A351腐蚀性或无腐蚀性应用,温度范围高达+454℃;CN7M合金钢ASTM A351具有很好的抗热硫酸腐蚀性能,温度高达+425℃;M35-1蒙乃尔ASTM A494可焊接等级。
阀门型号及含义说明一、通用阀门:所有阀门型号都有下面七个单元组成:1 23 4 5——67通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例:1、阀门类型代号:即: ZD 闸阀蝶阀J 截止阀A 安全阀L 节流阀H 止回阀和底阀S 蒸汽疏水阀Y 减压阀Q 球阀G 隔膜阀X 旋塞阀注明:当阀门还具有其它功能作用或带有其它特异结构时,在阀门类型代号前再加注一个汉语拼音字母(1)阀门类型代号前加“ D”为低温阀门(低于- 40℃);代号前加“B ”为保温的阀门(带加热套);防火型 F;缓闭型 H。
(2)截止阀类型代号前加“ W”,表示波纹管密封阀门。
(3)闸阀类型代号前加“ P”表示用于排渣系统阀门,加“ X ”或“ K ”为排渣用泥浆阀。
(4)在地下水用闸阀类型代号前加“ S”表示竖式安装,加“ W”表示卧式安装。
(5)在地下水用闸阀类型代号前加“ D1”、“ D2”表示短系列,加“ Q”表示球蝶阀,加“ S”表示用于地下管网蝶阀。
2、传动方式代号:即: 0电磁动 1 电磁 -液动 2 电-液动 3 蜗轮(蜗杆) 4 正齿轮5 锥齿轮6 气动7 液动8 气-液动9 电动若为手动则省略注明:对于齿轮、手柄、扳手等直接传动或自动阀门(安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门)本代号省略,不表示;对于气动或液动机构操作的阀门,常开式用 6K 、7K 表示,常闭式用6B、7B 表示,气动带手动用6S 表示。
防爆电动装置的阀门用9B 表示,户外耐热式用9R 表示。
3、连接方式代号:即:1内螺纹 2 外螺纹4法兰式 6 焊接式7 对夹式8卡箍9 卡套4、结构形式代号阀门结构形式用 1 位阿拉伯数字表示,如下:(一)闸阀结构形式代号:即:0楔式弹性闸板 1 楔式单闸板 2 楔式双闸板3 平行式单闸板4 平行式双闸板(二)截止阀、截流阀结构形式代号:即:1直通式4角式5直流式(三)止回阀结构形式代号:代号123456789升降式阀瓣旋启式阀瓣升降式阀瓣节流蝶结构直通立式角式单瓣多瓣双瓣直流型式再循式流道结构结构结构结构结构式环式即: 1 直通式 2 升降立式 3 升降角式 6 旋启单瓣式(四)安全阀结构形式代号:(五)调节阀结构形式代号:(六)球阀结构形式代号:即: 1 浮球直通式7 固定直通式(七)给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号:注明:结构形式如为杠杆式安全阀,在结构形式代号前加“ G”, 1 代表单杆微启, 2 代表单杆全启, 3 代表双杆微启, 4 代表双杆全启 .5、密封面材质代号:(用汉语拼音字母表示)注:当阀座与阀瓣材质不同时,用底硬度材料代号表示(隔膜阀除外)即:H 合金钢Y 硬质合金 F 氟塑料T 铜合金P N 尼龙塑料 B 锡基轴承合金(巴氏合金)Q C、 P 陶瓷、渗硼钢W 本体材质 ( 碳化钨硬质合金渗硼钢X 橡胶衬铅J 衬胶)6、公称压力代号:公称压力数值用阿拉伯数字直接表示,并用短线与前五个单元分开。

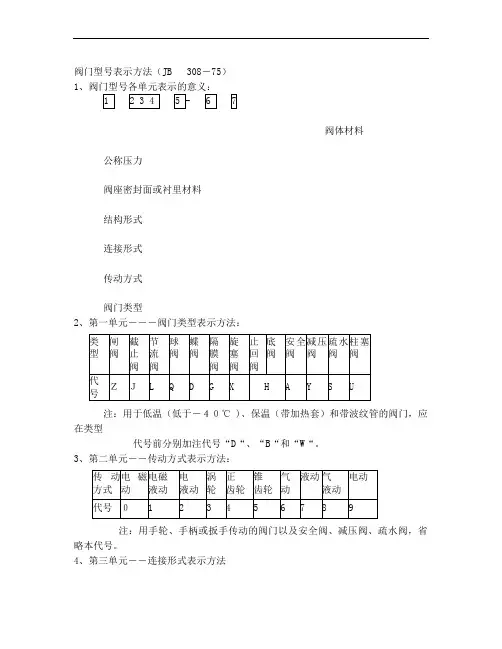

阀门型号表示方法(JB 308-75) 1、阀门型号各单元表示的意义:阀体材料公称压力阀座密封面或衬里材料结构形式连接形式传动方式阀门类型2、第一单元―――阀门类型表示方法:注:用于低温(低于-40℃ )、保温(带加热套)和带波纹管的阀门,应在类型代号前分别加注代号“D“、“B“和“W“。
3、第二单元――传动方式表示方法:注:用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀,省略本代号。
4、第三单元――连接形式表示方法4、第三单元――结构形式表示方法(A)闸阀结构形式表示方法(B)截止阀、柱塞阀和节流阀结构形式表示方法(C) 球阀结构形式表示方法(D)蝶阀结构形式表示方法注:垂直板三百杆式用IS表示(E)隔膜阀结构形式表示方法(F)旋塞阀结构形式表示方法(G)止回阀和底阀结构形式表示方法(H)安全阀结构形式表示方法(J)疏水阀结构形式表示方法6、第五单元――阀座密封面或衬里材料表示方法注:1、由阀体直接加工的阀座密封面材料代号用“W“表示。
2、当阀座和闸板密封面材料不同时,用低硬度材料代号表示(隔膜阀除外)。
7、第六单元――公称压力表示方法公称压力用压力数值(MPA数值的十倍)表示,并用短横线与前五个单元分开。
8、第七单元――阀体材料表示方法注:对于PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体,则省略本单元。
9、阀门型号举例J11T-16K:截止阀,内螺纹连接,直通式,銅合金密封面,公称压力为PN1.6MPA,阀体材料为可锻铸铁。
Z44W-16C:闸阀,法兰连接,明杆,平行式双闸板,由阀体直接加工的密封面,公称压力PN1.0MPA,阀体材料为可锻铸铁。
A47H-16C:安全阀,法兰连接,不密封,代扳手弹簧微启式,合金钢密封面,公称压力PN1.6MPA,阀体材料为碳素钢。
10、截止阀注:公称通径系列DN (mm):8,10,15,20,25,32,40,50,65,80,100,125,150.11、闸阀注:公称通径系列:15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700.12、球阀注:公称通径系列:15,20,25,32,40,50,65,80,100,150,200.13、止回阀注:公称通径系列:15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600. 14.疏水器注:CS15H-16型疏水器最大工作压力差又分为0.35 ,0.85, 1.2, 1.6.文档已经阅读完毕,请返回上一页!。
阀门型号及含义说明一、通用阀门:所有阀门型号都有下面七个单元组成:1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例:1、阀门类型代号:即:Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明:当阀门还具有其它功能作用或带有其它特异结构时,在阀门类型代号前再加注一个汉语拼音字母(1)阀门类型代号前加“D”为低温阀门(低于-40℃);代号前加“B”为保温的阀门(带加热套);防火型F;缓闭型H。
(2)截止阀类型代号前加“W”,表示波纹管密封阀门。
(3)闸阀类型代号前加“P”表示用于排渣系统阀门,加“X”或“K”为排渣用泥浆阀。
(4)在地下水用闸阀类型代号前加“S”表示竖式安装,加“W”表示卧式安装。
(5)在地下水用闸阀类型代号前加“D1”、“D2”表示短系列,加“Q”表示球蝶阀,加“S”表示用于地下管网蝶阀。
2、传动方式代号:即:0电磁动1电磁-液动2电-液动3蜗轮(蜗杆)4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明:对于齿轮、手柄、扳手等直接传动或自动阀门(安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门)本代号省略,不表示;对于气动或液动机构操作的阀门,常开式用6K、7K表示,常闭式用6B、7B表示,气动带手动用6S表示。
防爆电动装置的阀门用9B表示,户外耐热式用9R表示。
3、连接方式代号:即:1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示,如下:(一)闸阀结构形式代号:即:0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板(二)截止阀、截流阀结构形式代号:即:1直通式4角式5直流式(三)止回阀结构形式代号:代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即:1直通式2升降立式3升降角式6旋启单瓣式(四)安全阀结构形式代号:(五)调节阀结构形式代号:(六)球阀结构形式代号:即:1浮球直通式7固定直通式(七)给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号:注明:结构形式如为杠杆式安全阀,在结构形式代号前加“G”,1代表单杆微启,2代表单杆全启,3代表双杆微启,4代表双杆全启.5、密封面材质代号:(用汉语拼音字母表示)注:当阀座与阀瓣材质不同时,用底硬度材料代号表示(隔膜阀除外)即:H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金(巴氏合金)Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号:公称压力数值用阿拉伯数字直接表示,并用短线与前五个单元分开。
球阀型号表示方法标准球阀是一种常见的阀门类型,广泛应用于各个行业中。
球阀的型号表示方法是标准化的,以便于用户和生产厂家之间的交流和沟通。
下面将介绍球阀型号表示方法的标准。
球阀的型号表示方法通常由一系列的字母和数字组成,每个字母和数字都代表着特定的信息。
下面是常见的球阀型号表示方法的标准解释:1. 压力等级:球阀的型号表示方法中通常包含一个字母或数字来表示其压力等级。
例如,P代表标准压力等级,T代表高压等级,H代表超高压等级。
这样的表示方法可以帮助用户快速了解球阀的使用范围和适用场景。
2. 阀体材质:球阀的型号表示方法中通常包含一个字母或数字来表示其阀体材质。
例如,C代表碳钢材质,S代表不锈钢材质,B代表铜材质。
这样的表示方法可以帮助用户选择适合自己需求的球阀。
3. 连接方式:球阀的型号表示方法中通常包含一个字母或数字来表示其连接方式。
例如,F代表法兰连接,W代表对焊连接,S代表螺纹连接。
这样的表示方法可以帮助用户选择适合自己管道系统的球阀。
4. 尺寸规格:球阀的型号表示方法中通常包含一个数字来表示其尺寸规格。
例如,DN50代表球阀的公称直径为50毫米,DN100代表球阀的公称直径为100毫米。
这样的表示方法可以帮助用户选择适合自己管道系统的球阀。
5. 动作方式:球阀的型号表示方法中通常包含一个字母或数字来表示其动作方式。
例如,M代表手动操作,P代表气动操作,E代表电动操作。
这样的表示方法可以帮助用户选择适合自己操作需求的球阀。
6. 密封结构:球阀的型号表示方法中通常包含一个字母或数字来表示其密封结构。
例如,R代表软密封结构,M代表金属密封结构,P代表填料密封结构。
这样的表示方法可以帮助用户选择适合自己使用环境的球阀。
7. 防火设计:球阀的型号表示方法中通常包含一个字母或数字来表示其防火设计。
例如,F代表普通防火设计,W代表耐火设计,H代表高温防火设计。
这样的表示方法可以帮助用户选择适合自己使用场景的球阀。
阀门型号及含义说明、通用阀门:所有阀门型号都有下面七个单元组成:1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材1、阀门类型代号:即:Z闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀丫减压阀G隔膜阀注明:当阀门还具有其它功能作用或带有其它特异结构时,在阀门类型代号前再加注一个汉语拼音字母(1)阀门类型代号前加“ D”为低温阀门(低于一40C);代号前加“B” 为保温的阀门(带加热套);防火型F;缓闭型H。
(2)截止阀类型代号前加“ W”,表示波纹管密封阀门。
(3)闸阀类型代号前加“ P”表示用于排渣系统阀门,加“ X”或“ K” 为排渣用泥浆阀。
(4)在地下水用闸阀类型代号前加“ S”表示竖式安装,加“ W ”表示卧式安装。
(5)在地下水用闸阀类型代号前加“ D1 ”、“D2”表示短系列,加“ Q” 表示球蝶阀,加“ S”表示用于地下管网蝶阀。
2、传动方式代号:即:0电磁动1电磁-液动2电-液动3蜗轮(蜗杆)4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明:对于齿轮、手柄、扳手等直接传动或自动阀门(安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门)本代号省略,不表示;对于气动或液动机构操作的阀门,常开式用6K、7K表示,常闭式用6B、7B表示,气动带手动用6S表示。
防爆电动装置的阀门用9B表示,户外耐热式用9R表示。
3、连接方式代号:即:1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示,如下:(一)闸阀结构形式代号:即:0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板(二)截止阀、截流阀结构形式代号:即:1直通式4角式5直流式(三)止回阀结构形式代号:即:1直通式2升降立式3升降角式6旋启单瓣式(四)安全阀结构形式代号:(五)调节阀结构形式代号:(六)球阀结构形式代号:即:1浮球直通式7固定直通式(七)给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号:注明:结构形式如为杠杆式安全阀,在结构形式代号前加“G”,1代表单杆微启,2代表单杆全启,3代表双杆微启,4代表双杆全启.5、密封面材质代号:(用汉语拼音字母表示)注:当阀座与阀瓣材质不同时,用底硬度材料代号表示(隔膜阀除外)即:H合金钢丫硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金(巴氏合金)Q衬铅J衬胶C、P陶瓷、渗硼钢W本体材质(碳化钨硬质合金)6、公称压力代号:公称压力数值用阿拉伯数字直接表示,并用短线与前五个单元分开。
. . 阀门型号表示方法及名称命名方法(JB 308-75)
(1)阀门型号各单元表示的意义
(2)第一单元---阀门类型表示方法 类型 阐阀 截止阀 节流阀 球阀 蝶阀 隔膜阀 旋塞阀 止回阀 和底阀
安全阀 减压阀 疏水阀 柱塞阀 排
污阀
代号 Z J L Q D G X H A Y S U P
注:用于低温(低于-40摄氏度)、保温(带加热套)和带波纹管的阀门,应在类型代号前分别注代号”D”、”B”和”W”。 (3)第二单元---传动方式表示方法
传动方式 电- 磁动 电磁-液动 电- 液动 蜗 轮 正 齿轮 锥 齿轮 气 动 液 动 气- 液动 电 动
代号 0 1 2 3 4 5 6 7 8 9
注:1.用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀,省略本代号。 2.对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示。防爆电动用9B表示。 (4)第3单元---连接形式表示方法
连接形式 内螺纹 外螺纹 法兰 焊接 对夹 卡箍 卡套 代号 1 2 4 6 7 8 9
注:焊接包括对焊和插焊。
1 2 3 5 4 7 6 . . (5) 第4单元---结构形式表示方法 (a)闸阀结构形式表示方法
结 构 形 式
明 杆 暗 杆 楔 式 平 行 式 楔 式 平 行 式 弹性钢板 刚 性 刚 性 刚 性 刚 性 单阐 板 双阐 板 单阐 板 双阐 板 单阐 板 双阐 板 单阐 板 双阐 板 代 号 0 1 2 3 4 5 6 7 8
(b)截止阀、柱塞阀和节流阀结构形式表示方法
结构形式 直通式 Z形 直通式 三通式 角式 直流式 (Y形) 平衡
直通式 角式 代 号 1 2 3 4 5 6 7 (c)_球阀结构形式表示方法
结 构 形 式 浮 动 阀 固 定 阀 直通 式 三 通 式 四通 式 直通 式 三 通 式 半 球
直 通 Y形 L形 T形 T形 L形
阀门型号编制方法阀门型号的编制方法是根据阀门的功能、结构、材质、工作条件等因素进行综合考虑,通过一定的编码方式来标识阀门的性能、规格和特点,便于用户选择和订购。
下面将详细介绍阀门型号编制的方法:一、阀门功能阀门的功能包括截止、调节、安全保护等,根据阀门的不同功能,可以采用相应的字母进行标识。
如:•G表示截止阀门,如G1表示截止阀。
•R表示调节阀门,如R1表示调节阀。
•S表示安全阀门,如S1表示安全阀。
二、阀门结构阀门结构包括阀体形式、连接方式、密封形式等,根据阀门的不同结构,可以采用特定的字母和数字进行标识。
如:•Y表示截止阀门,阀体为蝶板形,如Y1表示蝶板截止阀。
•F表示截止阀门,阀体为球形,如F1表示球形截止阀。
•S表示截止阀门,阀体为直通通形,如S1表示直通截止阀。
•连接方式用数字表示,如1表示法兰连接,2表示螺纹连接,3表示对焊连接。
•密封形式用字母表示,如A表示软密封,B表示金属密封,C表示填料密封。
三、阀门材质阀门材质包括阀体、阀盖、阀芯、阀座等部件的材质,根据阀门的材质,可以采用特定的字母和数字进行标识。
如:•C表示碳钢材质,如C1表示碳钢阀门。
•S表示不锈钢材质,如S1表示不锈钢阀门。
•H表示铸铜材质,如H1表示铸铜阀门。
四、阀门口径和压力等级阀门的口径和压力等级决定了其流量和承受的压力范围,可以采用特定的数字进行标识。
如:•阀门口径一般采用英寸或毫米进行表示,如1/2英寸表示口径为1/2,DN80表示口径为80mm。
•阀门压力等级采用标准的PN、Class或MPa进行表示,如PN10表示压力等级为10bar,Class150表示压力等级为150psi,2.5MPa表示压力等级为2.5兆帕。
五、其他特殊要求阀门还可能具有一些其他特殊要求,如特殊温度、特殊介质等,可以采用特定的字母和数字进行标识。
如:•T表示阀门适用于高温工况,如T1表示适用于高温的阀门。
•M表示阀门适用于带有颗粒杂质的介质,如M1表示适用于颗粒介质的阀门。
阀门型号表示方法
阀门型号按原机械工业部标准JB308-75规定,阀门型号由7部分组成,各部分表示的意义如下:
注1:手动和自动阀门省略本部分。
注2:密封面如由阀体上直接加工时代号为W
注3:当P N≤ 1.6 兆帕由灰口铸铁制造和 P N≥2.5兆帕由碳钢制造时,则省略本部分
阀门结构形式代号
例1-1 阀门型号Z952W-1表示:闸阀,电动机驱动,法兰连接,明杆楔式双闸板,密封面由阀体直接加工,公称压力为1兆帕,阀体由灰口铸造。
其名称为电动楔式双闸板闸阀。
例1-2 阀门型号Q21F-4P表示:手动,外螺纹连接,浮动直通式,阀座密封面材料为氟塑料,公称压力为4兆帕,阀体材料为1Gr18Ni9Ti的球阀。
