蝶阀型号编制方法

阀门型号编制说明、命名、编号方法、对照表中华人民共和国机械行业标准1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

JB/T 308—20043.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示，按表l的规定表示。

表 1 阀门类型代号阀门类型代号阀门类型代号弹簧载荷安全阀 A 排污阀P 蝶阀 D 球阀Q隔膜阀G 蒸汽疏水阀S 杠杆式安全阀GA 柱塞阀U止回阀和底阀H 旋塞阀X 截止阀J 减压阀Y节流阀L 闸阀Z3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a低温型指允许使用温度低于—46℃以下的阀门。

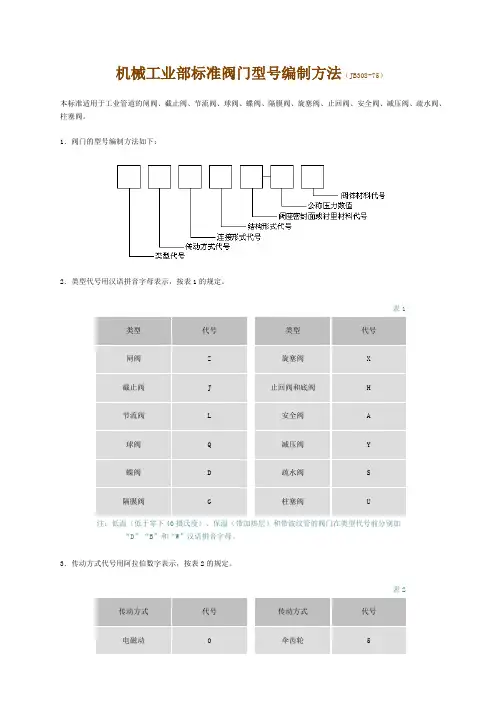

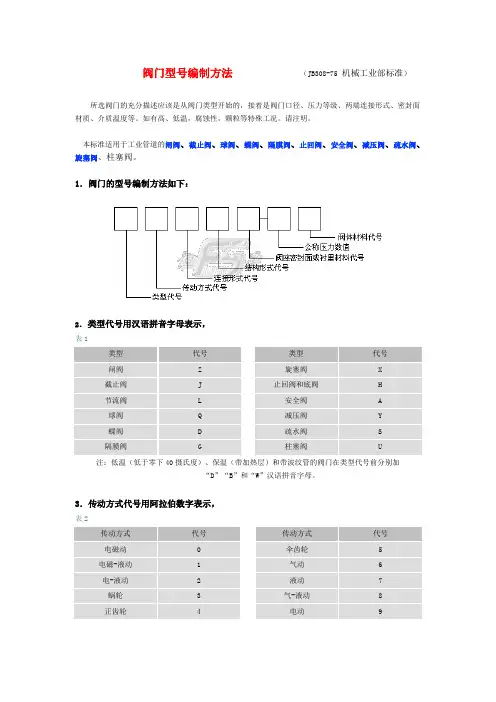

机械工业部标准阀门型号编制方法（JB308-75）本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀。

1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。

表1注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S 表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表35．结构形式代号用阿拉伯数字表示，按表4~13的规定表4表6表7注：垂直板三杆式用I s表示表8表10表11注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。

（2）脉冲式付阀用9a表示。

表136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。

表14注：由阀体直接加工的阀座密封面材料代号用“W”表示，当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示，按表15的规定。

表15注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

阀门型号规格编码规则
本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。

1．阀门的型号编制方法如下：
表1
类型代号类型代号
闸阀Z 旋塞阀X
截止阀J 止回阀和底阀H
节流阀L 安全阀 A
球阀Q 减压阀Y
蝶阀 D 疏水阀S
隔膜阀G 柱塞阀U
注：当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P
低温型D a快速型Q
防火型 F （阀杆密封)波纹管型W
缓闭型H ——
D a 低温型指允许使用温度低于-46℃以下的阀门。

4.0MPa,1Cr18Ni9Ti （不锈钢，相当于304)阀体材质
7．公称压力数值
按JB74—59《管路附件公称压力,试验压力和工作压力》的规定。

用于电站工业的阀门,当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力.。

一、阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a 低温型指允许使用温度低于-46℃以下的阀门。

对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

•阀门型号编制(表示方法),阀门型号含义
发布日期：2015-11-18
阀门型号编制方法
国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-200 9给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型（代号）：
类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀
代号D A G Q Z H X Y J GL FL A
二单元、阀门传动方式（代号）：
阀门传动方式代号（表）
传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮
阀门连接方式代号（表）
闸阀结构形式代号（表）。

国标阀门型号编制方法一、阀门型号的结构组成阀门型号由一系列数字、字母和符号组成，通常包括以下几个部分：产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志以及特殊要求标志等。

各个标志的排列和组合方式有标准规定，下面将详细介绍各部分的编码规则。

1.产品类型标志：用于标识阀门的类型，通常使用大写字母表示，如G表示截止阀、H表示止回阀等。

2.产品形式标志：用于标识阀门的形式，通常使用大写字母表示，如N表示蝶阀、Y表示旋塞阀等。

3.产品结构标志：用于标识阀门的结构形式，通常使用数字和字母组合表示，如1表示直通式、2表示角式、3表示弯道式等。

4.产品尺寸标志：用于标识阀门的口径尺寸，通常使用数字表示，如DN50表示50mm的口径。

5.产品材质标志：用于标识阀门的材质，通常使用大写字母和数字组合表示，如WCB表示碳钢、CF8表示不锈钢等。

6.产品压力等级标志：用于标识阀门的工作压力，通常使用数字表示，如PN16表示16MPa的工作压力。

7.特殊要求标志：用于标识阀门的特殊要求，通常使用大写字母和数字组合表示，如E表示耐高温、F表示耐腐蚀等。

二、编码规则1.编码顺序：阀门型号的编码顺序一般按照产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志和特殊要求标志的顺序进行排列。

2.编码分隔符：各部分之间的编码可以使用特定的分隔符进行分隔，常用的分隔符有"-"、"/"和空格等。

3.编码长度：阀门型号的编码长度没有规定限制，但通常为了方便标识和辨认，长度不会太长。

三、编码方法阀门型号的编码方法是将各个标志的编码按照规定的顺序组合起来。

例如，一个DN50剪刀式截止阀，材质为WCB，工作压力为PN16的阀门的型号可以编写为G-1-1-DN50-WCB-PN16、这个编码表示了该阀门的类型、形式、结构、尺寸、材质和压力等级等信息。

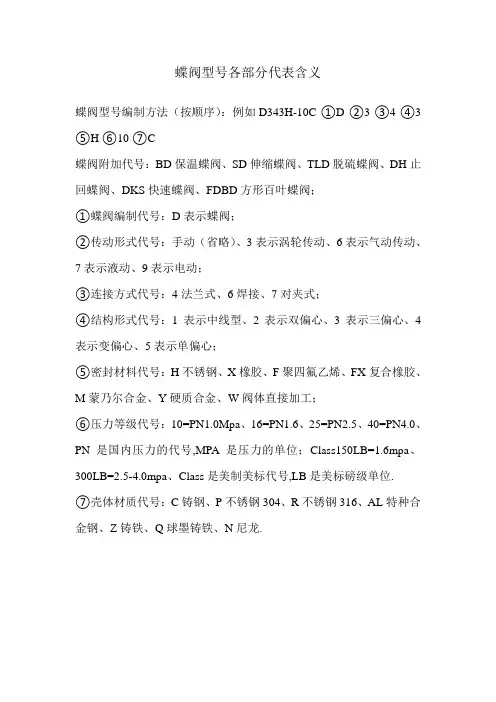

蝶阀型号各部分代表含义
蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀；
①蝶阀编制代号：D表示蝶阀；
②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；
③连接方式代号：4法兰式、6焊接、7对夹式；
④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；
⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；
⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位.
⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙.。

JB-T308-2004阀门-型号编制方法前言阀门在各种工业领域中都有着广泛的应用，它们负责控制流体的流动，通过它们的开闭来控制整个工艺系统的运行。

为了便于生产、管理和交流，各个国家、地区针对阀门的型号和命名规则进行了系统的规定。

本文将介绍国家标准 JB-T308-2004 中关于阀门型号编制方法的规范。

一、阀门型号的组成阀门型号通常由几个部分组成，包括阀门类型、连接方式、材质、公称压力和公称通径等关键信息。

下面将逐一进行说明。

1. 阀门类型阀门类型是指阀门所具备的控制方式，包括截止阀、调节阀、止回阀、安全阀、排气阀等。

在阀门型号编制时，应根据阀门的控制方式，在型号中注明阀门类型。

2. 连接方式连接方式是指阀门与管路之间的连接方式，包括法兰、螺纹、对夹、焊接等。

在阀门型号编制时，应注明阀门与管路之间的连接方式。

3. 材质阀门材质通常包括阀体、阀盖、阀门芯、阀座等。

不同工作条件下对阀门材质的要求不同，在阀门型号编制时应明确阀门各组成部分的材质，以便更好地选择合适的阀门进行使用和维修。

4. 公称压力和公称通径公称压力是指阀门公称规格下所能承受的最高压力；公称通径是指阀门流体通过的管子大小，通常用英寸或毫米表示。

在阀门型号中，应标明阀门的公称压力和公称通径，以便确认阀门的适用范围和安装尺寸。

二、阀门型号编制规定根据国家标准 JB-T308-2004 的规定，阀门型号编制应符合以下格式：GZJ-[F]-[L]-[M]-[N]-[P]（Q）其中，每个字母或文字表示不同的阀门要素，具体说明如下：•GZJ：表示阀门产品的名称•F：表示阀门类型，包括如下类型：–Z：截止阀–K：闸阀–J：球阀–L：蝶阀–C：止回阀–R：调节阀–Y：安全阀•L：表示阀门连接方式，包括如下连接方式：–F：法兰连接–J：对夹连接–G：内螺纹连接–W：焊接连接•M：表示阀门使用温度•N：表示阀门公称通径，单位为毫米•P：表示阀门公称压力，单位为Mpa•Q：表示额定流量系数三、阀门型号编制举例下面以一种法兰截止阀为例进行说明：1. 阀门型号说明•阀门类型：截止阀•连接方式：法兰连接•使用温度：室温•公称通径：80mm•公称压力：1.6Mpa•额定流量系数：502. 阀门型号编制根据阀门型号编制规定的格式，该阀门的型号可以表示为：GZJ-Z-F-M80-1.6(50)四、阀门型号编制是阀门制造、使用、维护等方面的基础，是阀门企业实现规范化、标准化生产的必要手段。
