阀门型号编制方法

标准阀门型号编制方法及示例1．标准阀门型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。

表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U 注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9 注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表35．结构形式代号用阿拉伯数字表示，按表4~13的规定。

表4表5表6表7表8表9表10表11表12表136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。

表147．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示，按表15的规定。

表15注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

9．示例：例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1 直动楔式双闸板闸阀例2：手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀：Q21F-40P 外螺纹球阀例3：气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6k41J-6 气动常开式衬胶隔膜阀例4：液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5 液动蝶阀例5：电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540℃下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170 电动焊接截止阀。

阀门规格型号编制及表示方法为了便于认识选用，每种阀门都有一个特定的型号，以说明阀门的类别、驱动方式、连接方式、结构形式、密封面和衬里材料、公称压力及阀体材料等。

阀门的型号由七个单元组成，按下列顺序编制。

一、阀门类型代号阀门类型代号如表2-2所示。

二、传动方式代号传动方式代号如表2-3所示。

安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

对于气动或液动机构操作的阀门:常开式用6K, 7K表示，常闭式用6B, 7B表示，防爆电动装置的阀门用9B表示。

三、连接型式代号连接型代号如表2-4所示。

四、单元:结构型式代号阀门结构型式用阿拉伯数字表示，不同类型阀门结构形式代号如下:(1)闸阀结构形式代号(表2-5)。

(2)截止阀、节流阀和柱塞阀结构形式代号(表2-6)。

(3)球阀结构形式代号(表2-7)。

(4)蝶阀结构形式代号(表2-8)。

(5)隔膜阀结构形式代号(表2-9)。

(6)旋塞阀结构形式代号(表2-10)。

(7)止回阀结构形式代号(表2-11)。

(8)安全阀结构形式代号(表2-12)。

(9)减压阀结构形式代号(表2-13)。

(10)蒸汽疏水阀结构形式代号(表2-14)。

(11)排污阀结构形式代号(表2-15)五、密封副材料代号密封副材料代号如表2-16所示。

当密封副的密封面材料不同时，以硬度低的材料代号表示。

六、公称压力公称压力数值用阿拉伯数字直接表示.它是MPa的10倍。

七、阀体材料代号阀体材料代号如表2-17所示。

对于PN ≤1.6MPa的碳铸铁阀门或PN> 2.5MPa的碳钢阀门则略去本单元。

例:Z41 H-16阀门的含义:Z—闸阀;驱动方式:手动;4—法兰连接;1—明杆楔式单闸阀;H —密封圈或衬里为不锈钢;16一一公称压力1.6MPa;阀体材料:碳铸铁阀门。

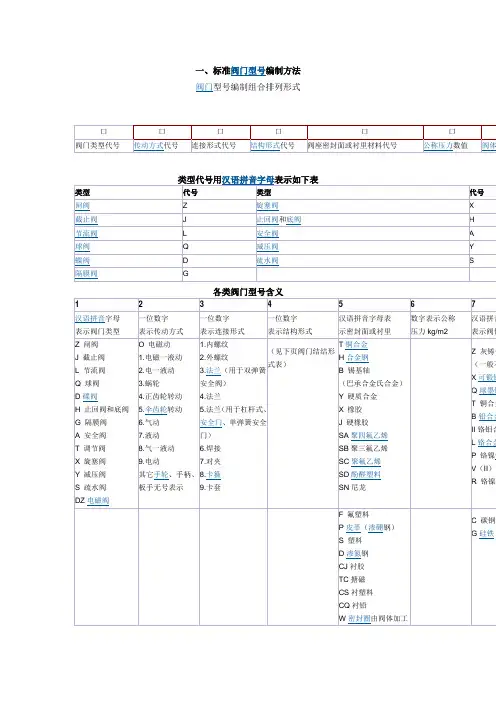

一、标准阀门型号编制方法阀门型号编制组合排列形式
各类阀门结构形式
其它
电动阀：“B”为防爆电动装置。

“Y”“S”为未注代号的均为普通型电动装置。

阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。

“G”表示联合设计的截止、节流阀。

“C”表示CVA标准。

“S”表示地下水门。

“W”高中压表示波纹管阀；“W”低压表示卧式安装。

“HD”表示止回蝶阀；“GD”表示高真空截止阀。

“D”表示低温阀。

材质：1）C4 C6表示耐浓硝酸的新钢种。

2）TI表示耐剧腐蚀的工业钝钛。

3）N表示铝铌铜氮钢。

4）RL表示超低碳的不锈钢。

一、阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a 低温型指允许使用温度低于-46℃以下的阀门。

对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

第一部分：阀门类型的代号阀门的类型代号用字母按（表1）的规定表示。

如果标号的阀门还具有其它功能或带有其它特异结构时，需要在阀门类型代号前面加注一个按（表2）规定表示的字母。

a低温型指允许使用温度低于一46C以下的阀门。

举个例子，我们从表1可以看到普通止回阀的型号H,如果将此阀门特殊化，比如防火止回阀由于具有特殊功能，所以结合表1和表2就该表示为FH o第二部分：驱动方式代号驱动方式用阿拉伯数字按（表3）的规定来表示。

注：L安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门（如手动蝶阀、手动闸阀、球阀等），阀门驱动方式代号省略，不表示。

2.只有当两种动力源同时对其作用才能控制其启闭时，此时我们用电磁一液动、电一液动、气一液动表示。

3.气动常开阀门用6K表示，气动常闭阀门用6B表示，液动常开阀门用7K表示，液动常闭阀门用7B表示。

4.防爆电动阀门用9B表示。

第三部分连接形式代号阀门的连接形式用数字按（表4）规定的表示。

注：阀门的连接形式用代号表示即可，具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。

第四部分结构形式代号阀门的结构形式用用阿拉伯数字按（表5-表15）规定的表示。

道这一部分没有特别要说明的，只要依据阀门的类型、结构形式找到相对应的形式代号就可以。

第五部分：密封面或衬里材料代号阀座密封面或衬里材料代号按（表16）规定的字母表示。

表16密封面或衬里材料代号注：1•除隔膜阀外，阀门的密封面材料不同时哪种材料硬度低即用其表示。

2,密封材料与阀门的本体材质相同时，密封面材料代号用W表示。

第六部分：压力代号L阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。

比如说某阀门的公称压力为L6MPa,则该阀门的压力代号为16。

2.压力等级采用磅级(Ib)或K级单位的阀门，在型号编制时.，应在压力代号栏后有Ib或K的单位符号。

第七部分：阀体材料代号阀体材料代号用字母按（表17）的规定表示。

阀门型号编制方法一、引言。

阀门是工业生产中常用的一种控制装置，用于控制流体的流动、压力、温度等参数。

在实际应用中，阀门的型号编制是非常重要的，它直接关系到阀门的选型、安装和维护等工作。

因此，阀门型号编制方法的研究具有重要的意义。

二、阀门型号编制的基本原则。

1. 按照国家标准和行业标准进行编制，确保阀门型号的统一和规范。

2. 考虑阀门的使用环境和工作条件，确保阀门的性能和可靠性。

3. 考虑阀门的材质、结构、连接方式等因素，确保阀门的适用性和可操作性。

三、阀门型号编制的步骤。

1. 确定阀门的类型和用途，例如截止阀、调节阀、安全阀等。

2. 根据阀门的工作压力和温度等参数，选择合适的阀门材质和密封材料。

3. 根据阀门的结构和连接方式，确定阀门的型号和规格。

4. 根据阀门的执行标准，确定阀门的执行标准编号。

5. 根据阀门的附件和配件，确定阀门的附件和配件编号。

6. 综合考虑以上因素，编制阀门的完整型号。

四、阀门型号编制的注意事项。

1. 阀门型号编制应遵循标准和规范，不得随意更改或混淆。

2. 阀门型号编制应充分考虑阀门的使用环境和工作条件，确保阀门的性能和可靠性。

3. 阀门型号编制应注意阀门的材质、结构、连接方式等因素，确保阀门的适用性和可操作性。

4. 阀门型号编制应注意阀门的执行标准和附件配件，确保阀门的符合标准和规范。

五、阀门型号编制的实例。

以一款DN50截止阀为例，其型号编制如下：1. 阀门类型，截止阀。

2. 工作压力，1.6MPa。

3. 工作温度，-20℃~200℃。

4. 阀门材质，不锈钢。

5. 结构形式，法兰连接。

6. 执行标准，GB/T 12235-2005。

7. 附件配件，手轮、法兰密封垫片。

综合考虑以上因素，该款阀门的型号编制为，Z41H-16C DN50 不锈钢法兰截止阀。

六、结论。

阀门型号编制是阀门选型、安装和维护等工作的基础，对于确保阀门的性能和可靠性具有重要的意义。

在编制阀门型号时，应遵循标准和规范，充分考虑阀门的使用环境和工作条件，确保阀门的适用性和可操作性。

国标阀门型号编制方法一、阀门型号的结构组成阀门型号由一系列数字、字母和符号组成，通常包括以下几个部分：产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志以及特殊要求标志等。

各个标志的排列和组合方式有标准规定，下面将详细介绍各部分的编码规则。

1.产品类型标志：用于标识阀门的类型，通常使用大写字母表示，如G表示截止阀、H表示止回阀等。

2.产品形式标志：用于标识阀门的形式，通常使用大写字母表示，如N表示蝶阀、Y表示旋塞阀等。

3.产品结构标志：用于标识阀门的结构形式，通常使用数字和字母组合表示，如1表示直通式、2表示角式、3表示弯道式等。

4.产品尺寸标志：用于标识阀门的口径尺寸，通常使用数字表示，如DN50表示50mm的口径。

5.产品材质标志：用于标识阀门的材质，通常使用大写字母和数字组合表示，如WCB表示碳钢、CF8表示不锈钢等。

6.产品压力等级标志：用于标识阀门的工作压力，通常使用数字表示，如PN16表示16MPa的工作压力。

7.特殊要求标志：用于标识阀门的特殊要求，通常使用大写字母和数字组合表示，如E表示耐高温、F表示耐腐蚀等。

二、编码规则1.编码顺序：阀门型号的编码顺序一般按照产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志和特殊要求标志的顺序进行排列。

2.编码分隔符：各部分之间的编码可以使用特定的分隔符进行分隔，常用的分隔符有"-"、"/"和空格等。

3.编码长度：阀门型号的编码长度没有规定限制，但通常为了方便标识和辨认，长度不会太长。

三、编码方法阀门型号的编码方法是将各个标志的编码按照规定的顺序组合起来。

例如，一个DN50剪刀式截止阀，材质为WCB，工作压力为PN16的阀门的型号可以编写为G-1-1-DN50-WCB-PN16、这个编码表示了该阀门的类型、形式、结构、尺寸、材质和压力等级等信息。

注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；(4-3)球阀结构形式代号(4-10)安全阀结构形式代号1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。

2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料注：Ⅰ由于公称压力和磅级的温度标准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。

Ⅱ表中“K”级是日本标准中的一种压力等级。

5.连接形式一般采用法兰、焊接（对焊、承插焊）和螺纹连接等方式。

连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。

对国标阀门说明如下：1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79 、JB78等有关标准选定。

如与本样本所选标准或尺寸不符时，则须在订货合同中注明。

2.对焊端连接按GB12224的规定。

3.承插焊端连接按JB/T1751的规定。

4.内螺纹连接按GB7306圆锥管螺纹的规定。

5.外螺纹连接按GB7307管螺纹或GB196、GB197普通螺纹的规定。

对通径DN大于50mm对焊端电站阀门，应根据接管尺寸（外径X壁厚）确定孔径及坡口型式、尺寸。

6.结构长度可按有关标准选定或按客户的要求确定。

注：①除法兰和对焊端外，承插焊连接尺寸采用JB/T1751，内、外螺纹连接的尺寸分别采用GB/7306、GB7307。

②JB/T79-94机械行业标准中，系列1法兰连接尺寸与国际GB9113-88互换，系列2尺寸与原机标JB/79-59互换。

Welcome To Download !!!欢迎您的下载，资料仅供参考！。

阀门型号的编制方法1.标准规范：阀门型号的编制需要参考相关的标准规范，例如GB、ISO、API等。

这些标准规范包括了阀门的基本要求、尺寸、材料、试验标准等内容，可以为阀门型号的编制提供基本的依据。

2.功能分类：阀门根据不同的功能可以分为截止阀、调节阀、止回阀、安全阀等。

不同功能的阀门在结构和工作原理上有所差异，因此需要对阀门进行功能分类，以便于更好地识别和选择。

在型号编制中可以使用字母或数字来表示不同的功能。

3.结构特点：阀门的结构特点对其型号编制也有重要影响。

例如阀门的连接方式可以有法兰连接、螺纹连接、焊接连接等，阀门的密封方式可以有腰封式、角形式、卧式等。

结构特点的编制可以使用字母或数字来表示，如F表示法兰连接，T表示螺纹连接。

4.工作条件：阀门的工作条件包括工作压力、工作温度和介质性质等。

阀门的工作压力通常有公称压力和最高工作压力两种，工作温度通常有公称温度和最高工作温度两种。

根据工作条件的不同，阀门型号的编制可以使用阀门额定压力和温度的数字表示，如PN16表示公称压力为16MPa。

5.所处环境：阀门的所处环境也会影响其型号编制。

例如海洋环境、高温高压环境、腐蚀环境等都会对阀门的材料选择、防腐措施等提出要求。

根据所处环境的不同，阀门型号的编制可以在阀门型号上加上特殊环境的代号或标识。

6.执行机构：对于带有电动、气动或液动执行机构的阀门，执行机构的类型和参数也需要考虑在内。

执行机构的型号编制可以使用字母或数字来表示，如E表示电动执行机构，P表示气动执行机构。

7.控制方式：阀门的控制方式包括手动控制、自动控制和远程控制等。

不同的控制方式对阀门的操作和传动机构有所不同，因此需要在型号编制中进行标识。

8.附件：阀门的附件包括了定位器、限位器、手轮等，这些附件可以扩展或提高阀门的功能。

附件的型号编制可以使用字母或数字来表示，在阀门型号中进行标识。

阀门型号的编制方法可以根据以上因素进行组合。

例如一个截止阀的标准型号可以为ZJLF-16C，其中ZJ表示截止阀，L表示法兰连接，F表示截止阀的结构特点，16表示公称压力为16MPa，C表示手动控制。
