阀门型号表示方法(JB 308-75)

阀门型号编制办法（JB308-75)1. 阀门产品型号由七个单元组成按下列顺序编制。

类型代号传动方式连接形式代号结构形代号阀座密封面或实衬里材料代号公称压力数值阀体材料代号2.类型代号用汉语拼音字母表示，按表 1 的规定。

表 13.传动方式代号用阿拉伯数字表示，按表 2 的规定。

表 2注： (1)手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。

(2)对于气动或液动：常开式用 6K 、 7K 表示：常闭式用 6B 、 7B 表示：气动带手动 6S 表示。

防爆电动用“9B ”表示。

(3) 连接形式代号用阿拉伯数字表示，按表 3 的规定。

表 34 ．结构形式代号用阿拉伯数字表示，按表 4 － 13 的规定 表 4表 5表 6表 78表表 9表 10表 11注：杠杆式安全阀在类型代号前加“ G ”汉语拼音字母表 136.座密封面或衬里材料代号用汉语拼音字母表示，按表 14 规定表 14注：由阀体直接加工的阀座密封面材料代号“ W ”表示：当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）7.公称压力，按 JB74 －59 “管路附件公称压力，试验压力和工作压力”的规定。

用于电站工业的阀门，当介质最高温度超过530 ℃ 时，按 JB74 － 59 第 5 条规定，标注工作压力 8.阀体材料代号用汉语拼音表示，按表 15 规定.表 15注：P N ≦ 16kgf/cm 2 的灰铸铁阀体和P N ≧ 25kgf/cm 2 的碳素钢阀体，省略本单元。

3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。

（参见JB/T5300-91 《通用阀门材料》标准）。

附：各种材料阀门的适用范围4.公称压力（压力等级)公称压力系指阀门在指定温度下允许的工作压力，用 PN 表示。

按 GB1048 或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定。

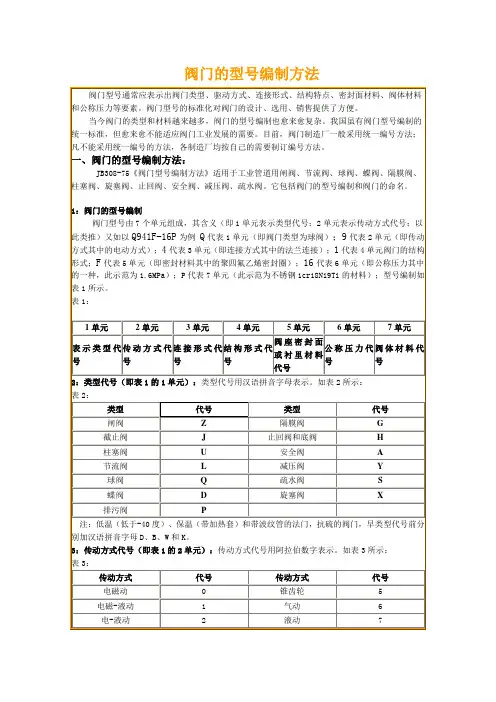

阀门的型号命名及选型方法阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。

阀门型号的标准化对阀门的设计、选用、销售提供了方便。

当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。

我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。

一、阀门的型号编制方法：JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。

它包括阀门的型号编制和阀门的命名。

1：阀门的型号编制阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti 的材料）；型号编制如表1所示。

表1：2：类型代号（即表1的1单元）：类型代号用汉语拼音字母表示。

如表2所示：表2：注：低温（低于-40度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼音字母D、B、W和K。

3：传动方式代号（即表1的2单元）：传动方式代号用阿拉伯数字表示。

如表3所示：表3：注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示。

蜗杆-T型螺母，用3T表示。

3、代号2和代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。

阀门型号表示方法及名称命名方法（JB308-1975）（1）阀门型号各单元表示的意义□□□□□---□□↓↓↓↓↓↓↓阀体材料↓↓↓↓↓↓公称压力↓↓↓↓↓阀座密封面或衬里材料↓↓↓↓结构形式↓↓↓连接形式↓↓传动方式↓阀门类型（2）第1单元――阀门类型表示方法注：用于低温（低于－40度）、保温（带加热套）和带波纹管的阀门，应在类型代号前分别加注代号“D”、“B”和“W”。

注：1.用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。

2.对于气动或液动，常开式用6k，7k表示；常闭式用6B、7B表示；气动带手动用6s表示。

防爆电动用9B表示。

注：焊接包括对焊和插焊。

（5）第4单元――结构形式表示方法（a）闸阀结构形式表示方法(c)球阀结构形式表示方法注：垂直板三杆式用ls表示。

（e）隔膜阀结构形式表示方法（f）旋塞阀结构形式表示方法(g)止回阀和底阀结构形式表示方法(h)安全阀结构形式表示方法（i）减压阀结构形式表示方法(j)疏水阀结构形式表示方法（k）排污阀结构形式表示方法（6）第5单元――阀座密封面或衬里材料表示方法注：1.由阀体直接加工的阀座密封面材料代号用“W”表示。

2.当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

（7）第6单元――公称压力表示方法公称压力用压力数值（Mpa数值的10倍）表示，并用短横线与前五个单元分开（8）第7单元――阀体材料表示方法注：对于PN小于等于1.6Mpa的灰铸铁阀体和PN大于等于2.5Mpa的碳素铜阀体，省略本单元。

（9）阀门型号举例J11T-16K；截止阀，内螺纹连接，直通式，铜合金密封面，公称压力为PN1.6Mpa，阀体材料为可锻铸铁。

Z44W-10K：闸阀，法兰连接，明杆，平行式刚性双闸阀，由阀体直接加工的密封面，公称压力PN1.0Mpa，阀体材料为可锻铸铁。

A47H-16C：安全阀，法兰连接，不密封，带扳手弹簧启式，合金钢密封面，公称压力PN1.6Mpa，阀体材料为碳素。

一、阀门的型号编制方法：JB308-75阀门型号编制方法适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀;它包括阀门的型号编制和阀门的命名;1：阀门的型号编制阀门型号由7个单元组成,其含义即1单元表示类型代号；2单元表示传动方式代号；以此类推又如以Q941F-16P为例Q代表1单元即阀门类型为球阀；9代表2单元即传动方式其中的电动方式；4代表3单元即连接方式其中的法兰连接；1代表4单元阀门的结构形式；F 代表5单元即密封材料其中的聚四氟乙烯密封圈；16代表6单元即公称压力其中的一种,此示范为；P代表7单元此示范为不锈钢1cr18Ni9Ti的材料；型号编制如表1所示;2：类型代号即表1的1单元：类型代号用汉语拼音字母表示;如表2所示：3：传动方式代号即表1的2单元：传动方式代号用阿拉伯数字表示;如表3所示：注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号;2.对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示;4：连接形式代号即表1的3单元：如表4所示：表4:5：结构形式代号即表1的4单元：结构形式代号用阿拉伯数字表示,如表5~表14所示：6：阀座密封面或衬里材料代号即表1的5单元：阀座密封面或衬里材料代号用汉语拼音字注：由阀体直接加工密封面材料用“W”表示；当阀座和阀瓣闸板密封面材料不同时,用低硬度材料代号隔膜阀除外;7：公称压力代号即表1的6单元：公称压力代号用阿拉伯数字表示,其数值是以兆帕MPa 为单位的公称压力值的10倍;用于电站工业的阀门,当介质最高温度超过530'C时,其数值是以兆帕MPa为单位的工作压力值的10倍;8：阀体材料代号即表1的7单元：阀体材料代号用汉语拼音字母表示,如表16所示：PN小于的铸铁和PN大于的碳素钢阀体省略本代号;。

J代表截止阀，2代表外螺纹，1代表直通式，W表示阀体直接加工的阀座密封面-160代表工程压力是16Mpa，P代表阀门材阀门型号编制方法:JB308－75 《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

1、阀门的型号编制阀门的型号由7 各单元组成，其含义如下所示。

1）1）类型代号：类型代号用汉语拼音字母表示，如表1-39 所示。

2）传动方式代号：按表1-40 的规定，用阿拉伯数字表示。

3）连接形式代号：按表1-41 的规定，用阿拉伯数字表示。

4）结构形式代号：阀门的结构形式代号用阿拉伯数字表示。

闸阀按表1-42 的规定；截止阀、柱塞阀和节流阀按表1-43 的规定；球阀按表1-44 的规定；蝶阀按表1-45 的规定；隔膜阀按表1-46 的规定；旋塞阀按表1-47 的规定；止回阀按表1-48 的规定；安全阀按表1-49 的规定；减压阀按表1-50 的规定；蒸汽疏水阀按表1-51 的规定；排污阀按表1-52 的规定。

5）阀座密封面或衬里材料代号：阀座密封面或衬里材料代号用汉语拼音字母表示，按表1-53 的规定。

6）公称压力代号：用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10 倍。

用于电站工业的阀门，当介质最高温度超过530℃时，其数值是以兆帕（MPa）为单位的工作压力值的10 倍。

7）阀体材料代号：用汉语拼音字母表示，按表1-54 的规定，PN≤1.6MPa 的铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

表1-39 阀门的类型代号表1-40 阀门的传动方式代号阀门类型代号阀门类型代号安全阀A 球阀Q料是不锈钢材质。

蝶阀D 疏水阀S隔膜阀G 柱塞阀R上回阀和底阀 H 旋塞阀X截止阀J 减压阀Y节流阀L 闸阀Z排污阀P注：低温(低于-40℃)、保温(带加热套)和带波纹管的阀门、抗硫的阀门，在类型代号前面分别加汉语拼音字母D、B、W和K。

JB/T308-1975《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元：阀门类型代号略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示防爆电动装置的阀门用9B表示。

阀门结构形式用阿拉伯数字表示，按下表规定阀直加六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍灰铸铁底压阀和钢制中压省略此项灰铸铁底压阀和钢制中压省略此项，举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

(3) 阀座密封面材料中的材料名称。

GB/T 12220-89 通用阀门标志本标准等效采用国际标准ISO 5209-1977《通用阀门标志》。

1 主题内容本标准规定了通用阀门必须使用的和可选择使用的标志内容及标记方法。

2 标志2.1 通用阀门的标志通用阀门必须使用的和可选择使用的标志项目如下表所示。

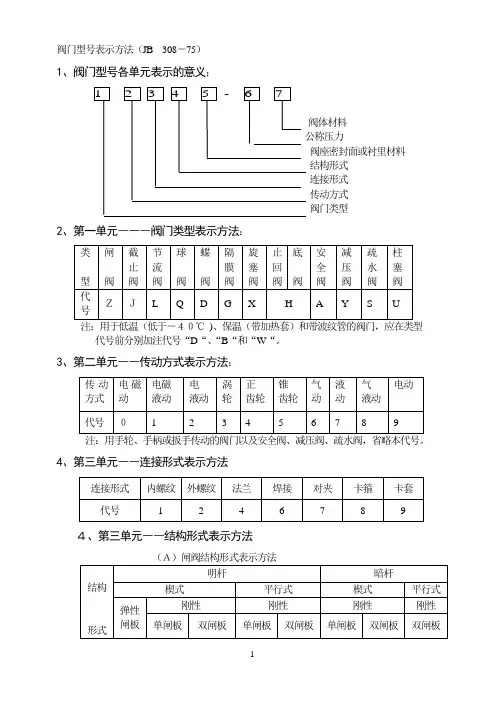

阀门型号表示方法（JB 308－75）
1、阀门型号各单元表示的意义：
阀体材料
阀座密封面或衬里材料 结构形式 连接形式 传动方式 阀门类型
2、第一单元―――阀门类型表示方法：
代号前分别加注代号“D “、“B “和“W “。

3、第二单元――传动方式表示方法：
4、第三单元――连接形式表示方法
４、第三单元――结构形式表示方法
6、第五单元――阀座密封面或衬里材料表示方法
注：1、由阀体直接加工的阀座密封面材料代号用“W“表示。

2、当阀座和闸板密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

7、第六单元――公称压力表示方法
公称压力用压力数值（MP A数值的十倍）表示，并用短横线与前五个单元分开。

8、第七单元――阀体材料表示方法
9、阀门型号举例
J11T－16K：截止阀，内螺纹连接，直通式，銅合金密封面，公称压力为PN1.6MP A，阀体材料
为可锻铸铁。

Z44W－16C：闸阀，法兰连接，明杆，平行式双闸板，由阀体直接加工的密封面，公称压力
PN1.0MP A，阀体材料为可锻铸铁。

A47H－16C：安全阀，法兰连接，不密封，代扳手弹簧微启式，合金钢密封面，公称压力
PN1.6MP A，阀体材料为碳素钢。

10、截止阀
11、闸阀
12、球阀
13、止回阀
14.疏水器。

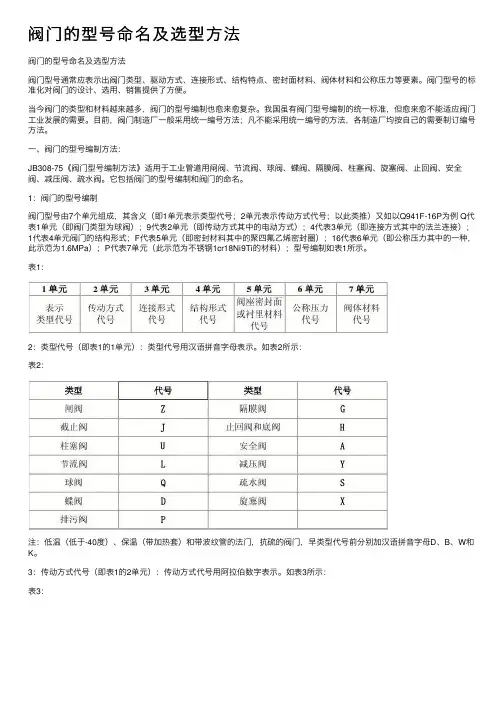

阀门的型号命名及选型⽅法阀门的型号命名及选型⽅法阀门型号通常应表⽰出阀门类型、驱动⽅式、连接形式、结构特点、密封⾯材料、阀体材料和公称压⼒等要素。

阀门型号的标准化对阀门的设计、选⽤、销售提供了⽅便。

当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。

我国虽有阀门型号编制的统⼀标准，但愈来愈不能适应阀门⼯业发展的需要。

⽬前，阀门制造⼚⼀般采⽤统⼀编号⽅法；凡不能采⽤统⼀编号的⽅法，各制造⼚均按⾃⼰的需要制订编号⽅法。

⼀、阀门的型号编制⽅法：JB308-75《阀门型号编制⽅法》适⽤于⼯业管道⽤闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、⽌回阀、安全阀、减压阀、疏⽔阀。

它包括阀门的型号编制和阀门的命名。

1：阀门的型号编制阀门型号由7个单元组成，其含义（即1单元表⽰类型代号；2单元表⽰传动⽅式代号；以此类推）⼜如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动⽅式其中的电动⽅式）；4代表3单元（即连接⽅式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟⼄烯密封圈）；16代表6单元（即公称压⼒其中的⼀种，此⽰范为1.6MPa）；P代表7单元（此⽰范为不锈钢1cr18Ni9Ti的材料）；型号编制如表1所⽰。

表1：2：类型代号（即表1的1单元）：类型代号⽤汉语拼⾳字母表⽰。

如表2所⽰：表2：注：低温（低于-40度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼⾳字母D、B、W和K。

3：传动⽅式代号（即表1的2单元）：传动⽅式代号⽤阿拉伯数字表⽰。

如表3所⽰：表3：注：1.⼿轮、⼿柄和扳⼿传动以及安全阀、减压阀、疏⽔阀省略本代号。

2.对于⽓动或液动：常开式⽤6k、7k表⽰；常闭式⽤6B、7B表⽰；⽓动带⼿动⽤6S表⽰；防爆电动⽤“9B”表⽰。

蜗杆-T型螺母，⽤3T表⽰。

3、代号2和代号8是⽤在阀门启闭需由两种动⼒源同时对阀门进⾏动作的执⾏机构。

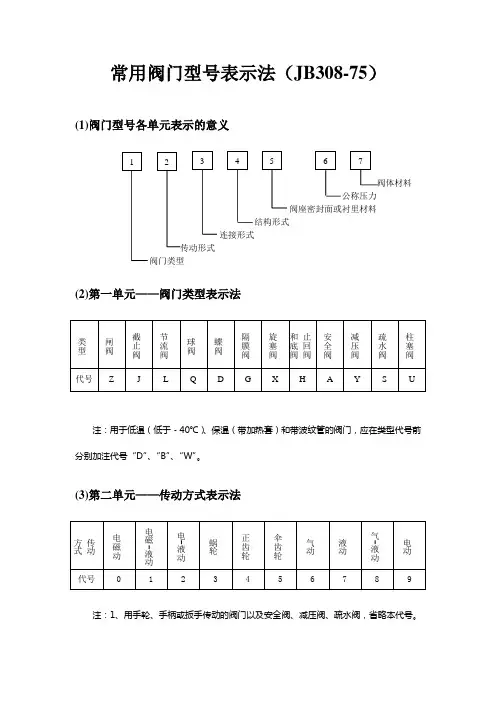

常用阀门型号表示法（JB308-75）(1)阀门型号各单元表示的意义____阀体材料 公称压力 阀座密封面或衬里材料 结构形式 连接形式 传动形式 阀门类型(2)第一单元——阀门类型表示法类型闸阀截止阀节流阀球阀蝶阀隔膜阀 旋塞阀 止回阀 和底阀安全阀 减压阀 疏水阀 柱塞阀代号ZJLQDGXHAYSU注：用于低温（低于﹣40℃）、保温（带加热套）和带波纹管的阀门，应在类型代号前分别加注代号“D ”、“B ”、“W ”。

(3)第二单元——传动方式表示法传动 方式 电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动代号 0123456789注：1、用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。

2、对于气动或液动：常开式用6K 、7K ；常闭式用6B 、7B 表示；气动带手动用6S 表示；防爆电动用9B 表示；蜗杆——T 形螺母用3T 表示。

(4)第三单元——连接形式表示法1 23 4 5 6 7连接 形式 内螺纹外螺纹法兰焊接对夹卡箍卡套代号1246789注：焊接包括对焊和插焊。

(5)第四单元——结构形式表示法（a ）闸阀结构形式表示法结构形式明杆暗杆楔式平行式楔式 平行式 弹性 闸板刚性刚性 刚性 刚性 单闸板 双闸板 单闸板 双闸板 单闸板 双闸板 双闸板 代号1234568（b ）截止阀、节流阀和栓塞阀结构形式表示法结构 形式直通式 角式直流式 （Y 型）平衡直通式 角式 代号14567（c ）球阀结构形式表示法结构形式浮动固定直通式三通式四通式直通式 L 型T 型 代号14567（d ）蝶阀结构形式表示法结构形式杠杆式垂直式斜板式代号0 1 3（e）隔膜阀结构形式表示法结构形式屋脊式截止式闸板式代号 1 3 7（f）旋塞阀结构形式表示法结构形式填料油封直通式T形三通式四通式直通式T形三通式代号 3 4 5 7 8 （g）止回阀和底阀结构形式表示法结构形式升降旋启直通式立式单瓣式多瓣式双瓣式蝶式代号 1 2 4 5 6 7 （h）安全阀结构形式表示法结构形式弹簧式脉冲式封闭不封闭带散热片全启式微启式全启式带扳手全启式带扳手微启式带控制机构全启式双弹簧微启式微启式全启式代号0 1 2 4 3 7 8 5 6 9 注：杠杆式安全阀，在上述结构形式代号前加注代号“G”；脉冲式副阀用9a表示。

阀门型号编制方法
根据JB308－75规定，阀门的型号由七个单元顺序组成。

阀体材料
公称压力数值
阀座密封面或衬里材料
结构形式
连接形式
驱动方式
阀门类型
1#渣池
；.
注：1、低温阀、带加热套的保温阀、带波纹管的阀门和杠杆式安全阀在代号前分别加汉语拼音字母“D”、“B”、“W”和“G”。

2、用手轮、手柄和板手驱动的阀及安全阀、减压阀、疏水阀省略驱动方式代号。

对于气动或
液动的阀、常闭式用6B、7B表示，常开式用6K、7K表示，气动兼手动的用6S表示。

防爆电动用9B表示。

3、焊接连接包括对焊和承插焊。

注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。

；. 注：P g≤16kgf/cm2的P g≥25kgf/cm2的碳钢阀，省略本代号
注：耐酸钢、不锈钢允许不涂漆，铜合金不涂漆。

阀门型号表示方法（JB 308－75）
1、阀门型号各单元表示的意义：
2、第一单元―――阀门类型表示方法：
代号前分别加注代号“D“、“B“和“W“。

3、第二单元――传动方式表示方法：
4、第三单元――连接形式表示方法
４、第三单元――结构形式表示方法
6、第五单元――阀座密封面或衬里材料表示方法
注：1、由阀体直接加工的阀座密封面材料代号用“W“表示。

2、当阀座和闸板密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

7、第六单元――公称压力表示方法
公称压力用压力数值（MP A数值的十倍）表示，并用短横线与前五个单元分开。

8、第七单元――阀体材料表示方法
9、阀门型号举例
J11T－16K：截止阀，内螺纹连接，直通式，銅合金密封面，公称压力为PN1.6MP A，阀体材料
为可锻铸铁。

Z44W－16C：闸阀，法兰连接，明杆，平行式双闸板，由阀体直接加工的密封面，公称压力
PN1.0MP A，阀体材料为可锻铸铁。

A47H－16C：安全阀，法兰连接，不密封，代扳手弹簧微启式，合金钢密封面，公称压力
PN1.6MP A，阀体材料为碳素钢。

10、截止阀
11、闸阀
12
、球阀
14.疏水器。

阀门型号表示方法（JB 308－75）
1、阀门型号各单元表示的意义：
2、第一单元―――阀门类型表示方法：
代号前分别加注代号“D“、“B“和“W“。

3、第二单元――传动方式表示方法：
4、第三单元――连接形式表示方法
４、第三单元――结构形式表示方法
6、第五单元――阀座密封面或衬里材料表示方法
注：1、由阀体直接加工的阀座密封面材料代号用“W“表示。

2、当阀座和闸板密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

7、第六单元――公称压力表示方法
公称压力用压力数值（MP A数值的十倍）表示，并用短横线与前五个单元分开。

8、第七单元――阀体材料表示方法
9、阀门型号举例
J11T－16K：截止阀，内螺纹连接，直通式，銅合金密封面，公称压力为PN1.6MP A，阀体材料
为可锻铸铁。

Z44W－16C：闸阀，法兰连接，明杆，平行式双闸板，由阀体直接加工的密封面，公称压力
PN1.0MP A，阀体材料为可锻铸铁。

A47H－16C：安全阀，法兰连接，不密封，代扳手弹簧微启式，合金钢密封面，公称压力
PN1.6MP A，阀体材料为碳素钢。

10、截止阀
11、闸阀
12
、球阀
14.疏水器。

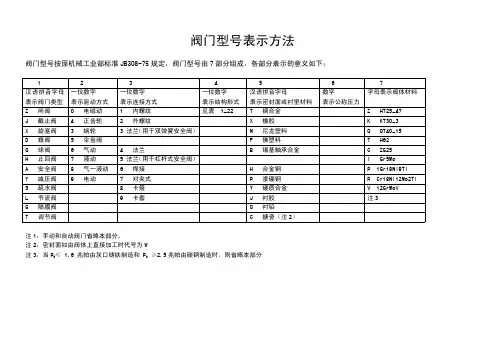

阀门型号表示方法
阀门型号按原机械工业部标准JB308-75规定，阀门型号由7部分组成，各部分表示的意义如下：
注1：手动和自动阀门省略本部分。

注2：密封面如由阀体上直接加工时代号为W
注3：当P N≤ 1.6 兆帕由灰口铸铁制造和 P N≥2.5兆帕由碳钢制造时，则省略本部分
阀门结构形式代号
例1-1 阀门型号Z952W-1表示：闸阀，电动机驱动，法兰连接，明杆楔式双闸板，密封面由阀体直接加工，公称压力为1兆帕，阀体由灰口铸造。

其名称为电动楔式双闸板闸阀。

例1-2 阀门型号Q21F-4P表示：手动，外螺纹连接，浮动直通式，阀座密封面材料为氟塑料，公称压力为4兆帕，阀体材料为1Gr18Ni9Ti的球阀。
