14.4电阻的串联和并联练习

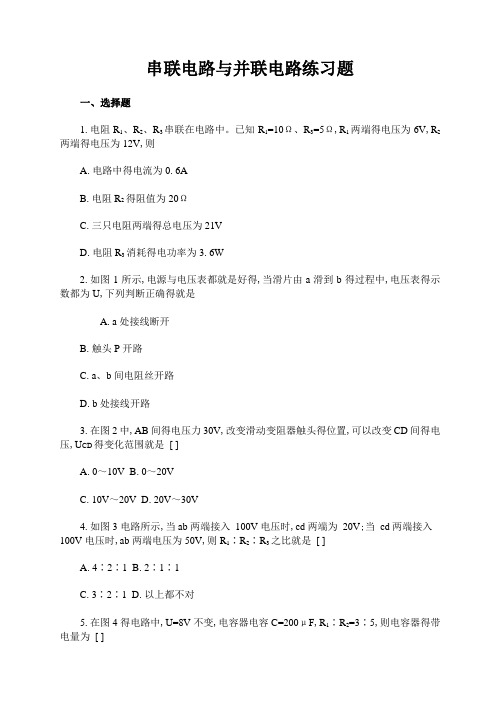

串联电路与并联电路练习题一、选择题1.电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω,R1两端得电压为6V,R2两端得电压为12V,则A.电路中得电流为0.6AB.电阻R2得阻值为20ΩC.三只电阻两端得总电压为21VD.电阻R3消耗得电功率为3.6W2.如图1所示,电源与电压表都就是好得,当滑片由a滑到b得过程中,电压表得示数都为U,下列判断正确得就是A.a处接线断开B.触头P开路C.a、b间电阻丝开路D.b处接线开路3.在图2中,AB间得电压力30V,改变滑动变阻器触头得位置,可以改变CD间得电压,U CD得变化范围就是[ ]A.0～10VB.0～20VC.10V～20VD.20V～30V4.如图3电路所示,当ab两端接入100V电压时,cd两端为20V;当cd两端接入100V电压时,ab两端电压为50V,则R1∶R2∶R3之比就是[ ]A.4∶2∶1B.2∶1∶1C.3∶2∶1D.以上都不对5.在图4得电路中,U=8V不变,电容器电容C=200μF,R1∶R2=3∶5,则电容器得带电量为[ ]A.1×103CB. 1×103CC.6×104CD.1.6×103C6.下列说法中正确得就是[ ]A.电阻A与阻值无穷大得电阻B并联,电阻不变B.电阻A与导线B(不计电阻)并联,总电阻为零C.并联电路中任一支路得电阻都大于总电阻D.并联电路某一支路开路,总电阻为无穷大7.实验室中常用滑动变阻器来调节电流得大小,有时用一个不方便,须用两个阻值不同得滑动变阻器,一个作粗调(被调节得电流变化大),一个作微调(被调节得电流变化小)。

使用时联接方式可以就是串联,也可以就是并联,如图5所示,则[ ]A.串联时,阻值大得变阻器作粗调B.串联时,阻值大得变阻器作微调C.并联时,阻值大得变阻器作微调D.并联时,阻值大得变阻器作粗调8.三根相同得电热丝分别全部串联与全部并联,它们发出相同得热量,所需通电时间之比为[ ]A.9∶1B.1∶9C.3∶1D.1∶39.如图6所示,L1,L2就是两个规格不同得灯泡,当它们如图连接时,恰好都能正常发光,设电路两端得电压保持不变,现将变阻器得滑片P向右移动过程中L1与L2两灯得亮度变化情况就是[ ]A.L1亮度不变,L2变暗B.L1变暗,L2变亮C.L1变亮,L2变暗D.L1变暗,L2亮度不变10.如图7所示,R1＝2Ω,R2＝10Ω,R3＝10Ω,A、B两端接在电压恒定得电源上,则[ ]A.S断开时,R1与R2得功率之比为1∶5B.S闭合时通过R1与R2得电流之比为2∶1C.S断开与闭合两情况下,电阻R1两端得电压之比为2∶1D.S断开与闭合两情况下,电阻R2得功率之比为7∶1211.在图8所示得电路中。

（答题时间：15分钟）1. （大连）R1、R2的电阻分别为5Ω和10Ω，把它们串联在电路中。

则R1和R2两端的电压之比是；通过R1、R2的电流之比是。

2. （兰州）将一个5Ω的电阻和一个20Ω的电阻串联，等效电阻是Ω；若将它们并联，等效电阻是Ω。

3. 如图所示，电源电压为9V，虚线框内有两个电阻组成的电路，盒内引出三根导线，开关S接通触点1时，电流表的示数为0.9A；开关S接通触点2时，电流表的示数为0.6A。

（1）盒内两电阻的连接方式是（选填“串联”或“并联”），并请你说出判断的理由。

（2）这两个电阻的阻值分别为Ω和Ω。

4. 如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V。

下列判断不正确的是（）A. 灯L1和L2并联B. 电源电压为8VC. 灯L1的电流为0.3AD. 灯L1的电阻为10Ω5. （泉州）如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2＝5：3，则电阻R1和R2的阻值之比是（）A. 1∶2B. 2∶3C. 3∶2D. 5∶36. 为了探究电阻串联的问题，小芳设计了如图所示的实验电路，其中R1是电阻箱，R2是定值电阻，R1与R2串联的总电阻（即等效电阻）用R来表示。

电流表测量的是串联电路中的电流I，电压表测量的是A、B两点间的电压U。

小芳通过实验记录的数据如下表所示。

请根据表中实验数据，归纳出总电阻R跟电阻R1的关系：。

7. 为防止酒驾事故的出现，酒精测试仪被广泛应用。

有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示。

当酒精气体的浓度为0时，R1的电阻为60 Ω。

在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2＝20Ω。

求：（1）当被检测者的酒精气体的浓度为0时，电压表的示数是多少；（2）现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。

电阻串联和并联姓名一．选择题（共5 小题）1.两个相同的电阻R 串联后的总电阻为60Ω，如果把这两个电阻并联起来，则总电阻为多少？（）A．10Ω B．15Ω C．30ΩD．90Ω2.两个等值电阻并联后的总电阻是3Ω，若将它们串联起来，总电阻是（）A．3Ω B．6Ω C．9Ω D．12Ω3.有两个电阻以一定的方式连接在电压为6 伏的电源上，如果测得电流为0.5 安，则这两个电阻及连接方式是（）A．R1=8ΩR2=4Ω并联B．R1=10Ω R2=2Ω并联C．R1=20Ω R2=30Ω串联D．R1=20Ω R2=30Ω并联4.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U 与电流表示数I 发生变化，其中正确的是（）A．U变大，I变大B．U 变小，I变小C．U变小，I变大D．U 变大，I 变小图4 图55.电路中，电源电压恒定，当开关S 闭合时（）A．A 示数变小，V 示数变大B．A 示数变大，V 示数不变C．A 示数不变，V 示数变小D．A 示数不变，V 示数变大6.一只3Ω的电阻和一只6Ω的电阻，它们串联起来后的总电阻为Ω，它们并联起来后的总电阻为Ω．7.两个电阻，分别标有“3V、0.5A”和“6V，0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过A；将它们并联后接入电路使用，那么电路两端的电压不能超过V．8.将电阻R1、R2 串联后接入电路时，电压之比U1：U2=3：5；现将它们并联后接入电路，则电流之比I1；I2= ．9.如图所示的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值是Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变．图9 图1010.如图所示的电路中，电源电压不变．只闭合开关S2时，电压表示数为6V，则电源电压为V；只闭合开关S1 时，电压表示数为2V，若已知L2 的阻值为10Ω，则L1的阻值为Ω．11．在图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A．（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？（3）干路中的总电流是多少？12．（2011•湖北）某课外活动小组需要对两个定值电阻R1、R2 和一只滑动变阻器R3 的电阻进行测量，将这些元件连成如图所示的电路．闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2 都闭合，将滑动变阻器的阻值调到0 时，电压表的示数为6V，电流表的示数为0.9A．求：（1）R1的阻值是多少？（2）滑动变阻器的最大阻值R3是多少？（3）R2的阻值是多少？2016 年07 月26 日913460096 的初中物理组卷电阻串联和并联参考答案一．选择题（共5 小题）1．B；2．D；3．D；4．A；5．B；二．填空题（共5 小题）6．9；2；7．0.3；3；8．5：3；9．10；小；10．6；20；三．解答题（共2 小题）11．；12．；。

15.4 电阻的串联和并联一、单选题1．关于3Ω和6Ω的两个电阻说法正确的是（ ）A ．3Ω和6Ω的两个电阻，并联后相当于增加了导体长度，等效电阻为9ΩB ．3Ω和6Ω的两个电阻，并联后相当于增加了导体横截面积，等效电阻为2ΩC ．3Ω和6Ω的两个电阻，串联后相当于增加了导体长度，等效电阻为2ΩD ．3Ω和6Ω的两个电阻，串联后相当于增加了导体横截面积，等效电阻为2Ω2．将电阻R 与5欧的电阻并联后总电阻小于1欧，下列判断正确的是A ．R 一定小于 1 欧B ．R 一定大于 1 欧C ．R 可能大于 1 欧D ．R 不可能为 1 欧3．将一只阻值为数千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来，则总电阻（ ） A ．很接近R1而略大于R1B ．很接近R1而略小于R1C ．很接近R2而略大于R2D ．很接近R2而略小于R24．两个完全相同的电阻，他们串联后总电阻为1R ，并联后总电阻为2R ，则12R R 为（ ） A ．4B ．3C ．2D ．15．如图所示电路，电阻110R =Ω，闭合开关S ，电流表A 1的示数为0.3A ，电流表A 2的示数为0.5A 。

下列说法正确的是（ ）A ．通过电阻2R 的电流为0.5AB ．电阻2R 的阻值为15ΩC ．电源电压为4.5VD ．电阻2R 的阻值为20Ω6．如图所示，图象1和图象2分别是电阻R 1与R 2的U ﹣I 图象，分别是图中的1，2，则R 1与R 2的大小及两电阻串联和并联后的U ﹣I 图象所在的区域分别是（ ）A ．R 1＜R 2，两电阻并联后图线在区域ⅠB ．R 1＜R 2，两电阻串联后图线在区域ⅠC ．R 1＞R 2，两电阻并联后图线在区域ⅢD ．R 1＞R 2，两电阻串联后图线在区域Ⅲ7．电阻1R 和2R 并联，当通过1R 的电流为1I 时，则通过干路的电流为（ ）A ．1211R R I R +B ．1212R R I R +C ．1112R I R R +D ．12112R R I R R + 8．如图所示的电路中，当S 闭合，甲、乙两表是电压表时，两示数之比U 甲∶U 乙=5∶3，当S 断开，甲、乙两表是电流表时（ ）A ．R 1与R 2的电阻之比R 1∶R 2=5∶3B ．R 1与R 2的电阻之比R 1∶R 2=3∶2C ．两表的示数之比I 甲∶I 乙=3∶5D ．两表的示数之比I 甲∶I 乙=2∶59．在如图所示的电路中，S 闭合后下列各种情况不正确的是（ ）A ．如果甲、乙、丙是电压表，当S 1闭合后U 丙＝U 甲+U 乙B ．如果甲是电压表，乙、丙是电流表，S 1断开形成并联电路C ．电路中甲表和乙表可以同时是电流表D ．如果电路是并联电路，则乙表的示数大于丙表的示数10．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3； ②将图（a ）中的R 2与（b ）中的R 1互换；③用一个更大的电阻替换R 2；④将图（a ）中的R 1与（b ）中的R 3互换。

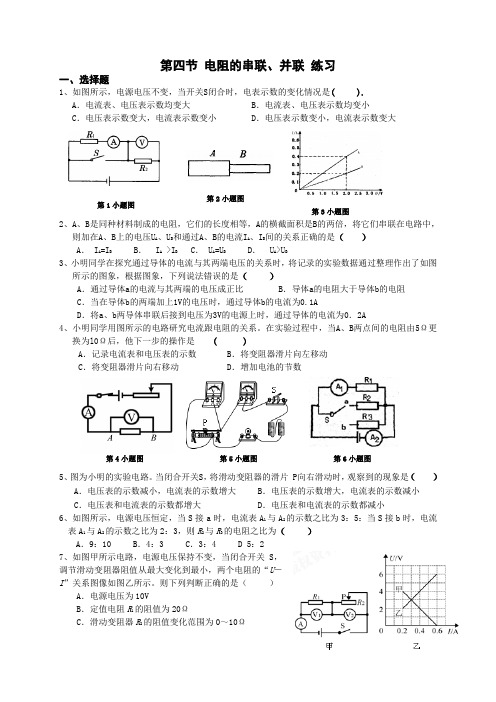

第四节 电阻的串联、并联 练习一、选择题1、如图所示，电源电压不变，当开关S 闭合时，电表示数的变化情况是( ).A ．电流表、电压表示数均变大B ．电流表、电压表示数均变小C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大2、A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B 上的电压U A 、U B 和通过A 、B 的电流I A 、I B 间的关系正确的是（ ）A ． I A =IB B ． I A >I BC ． U A =U BD ． U A >U B3、小明同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）A ．通过导体a 的电流与其两端的电压成正比B ．导体a 的电阻大于导体b 的电阻C ．当在导体b 的两端加上1V 的电压时，通过导体b 的电流为0.1AD ．将a 、b 两导体串联后接到电压为3V 的电源上时，通过导体的电流为0．2A4、小明同学用图所示的电路研究电流跟电阻的关系。

在实验过程中，当A 、B 两点间的电阻由5Ω更换为l0Ω后，他下一步的操作是 ( )A ．记录电流表和电压表的示数B ．将变阻器滑片向左移动C ．将变阻器滑片向右移动D ．增加电池的节数5、图为小明的实验电路。

当闭合开关S ，将滑动变阻器的滑片 P 向右滑动时，观察到的现象是（ ）A ．电压表的示数减小，电流表的示数增大B ．电压表的示数增大，电流表的示数减小C ．电压表和电流表的示数都增大D ．电压表和电流表的示数都减小6、如图所示，电源电压恒定，当S 接a 时，电流表A 1与A 2的示数之比为3：5：当S 接b 时，电流表A 1与A 2的示数之比为2：3，则R 2与R 3的电阻之比为（ ）A ．9：10B ．4：3C ．3：4D 5：27、如图甲所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U －I ”关系图像如图乙所示。

电阻的串联和并联练习题第一部分：串联1.有两个灯泡串联在电路中，电路中的电流是，电源电压是9V，灯泡L1的电阻是20Ω，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.有两个灯泡串联在电路中，电路中的电流是，电源电压是12V，灯泡L1两端的电压是6V，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大-3.有两个灯泡串联在电路中，电路中的电流是，灯泡L1两端的电压是3V，灯泡L2两端的电压是9V，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是，灯泡L1两端的电压是4V，电路的总电阻为60Ω，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大《5.有两个灯泡串联在电路中，电路中的电流是，灯泡L1两端的电压是9V，灯泡L2为的电阻6Ω，求：(1)灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是，电路中的总电阻为20Ω，灯泡L2为的电阻15Ω，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压￥7.有两个灯泡串联在电路中，电路中的电流是，灯泡L1的电阻为45Ω，灯泡L2为的电阻15Ω，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30Ω，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30Ω，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻—10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20Ω，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻（4）该电路的总电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30Ω，灯泡L2的电阻为20Ω，求：（1）(（2）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5Ω，灯泡L2的电阻为25Ω，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压#13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10Ω，灯泡L1的电阻为5Ω，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12Ω，灯泡L2的电阻为8Ω，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压,15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30Ω，灯泡L2的电阻为20Ω，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压第二部分：并联1.,2.两个灯泡并联在电路中，电源电压为12V，总电阻为Ω，灯泡L1的电阻为10Ω，求：1)灯泡L2的电阻(2)灯泡L1和L2中通过的电流(3)干路电流3.两个灯泡并联在电路中，电源电压为12V，总电阻为15Ω，灯泡L1中通过的电流为，求：(1)干路电流(2)灯泡L2中通过的电流(3)灯泡L1和L2的电阻~4.两个灯泡并联在电路中，电源电压为3V，L1的电阻为20Ω，L2的电阻为10Ω，求：1)L1和L2并联后的等效电阻(2)灯泡L1和L2中通过的电流(3)干路电流5.两个灯泡并联在电路中，电源电压为6V，L1的电阻为20Ω，干路电流为，求：1)L1和L2并联后的等效电阻(2)灯泡L1中通过的电流(3)灯泡L2中通过的电流(4)L2的电阻！6.两个灯泡并联在电路中，电源电压为6V，L1的电阻为30Ω，L2中通过的电流为，求：1)L2的电阻(2)灯泡L1中通过的电流(3)两灯并联后的等效电阻(4)干路总电流7.两个灯泡并联在电路中，电源电压为24V，干路总电流为，L2中通过的电流为，求：(1)两灯并联后的等效电阻(2)L2的电阻(3)灯泡L1中通过的电流(4)L1的电阻'8.两个灯泡并联在电路中，电源电压为24V，灯泡L1中通过的电流为，L2中通过的电流为，求：(1)两灯9.两个灯泡并联在电路中，两灯并联后的总电阻为8Ω，灯泡L1的电阻为40Ω，干路总电流为，求：(1)电源电压(2)灯泡L1中通过的电流(3)灯泡L2中通过的电流(4)灯泡L2的电阻>10.两个灯泡并联在电路中，两灯并联后的总电阻为Ω，灯泡L1的电阻为8Ω，灯泡L1中通过的电流为，求：(1)电源电压(2)干路中通过的电流(3)灯泡L2中通过的电流(4)L2的电阻11.两个灯泡并联在电路中，两灯并联后的总电阻为Ω，灯泡L1的电阻为6Ω，灯泡L2中通过的电流为，求：(1)L2的电阻(2)电源电压(3)灯泡L1中通过的电流(4)干路总电流)12.两个灯泡并联在电路中，灯泡L1的电阻为20Ω，L2的电阻灯泡为30Ω，干路总电流为，求：(1)两灯并联后的总电阻(2)电源电压(3)灯泡L1和L2中通过的电流13.两个灯泡并联在电路中，灯泡L1的电阻为15Ω，L2的电阻灯泡为30Ω，灯泡L1中通过的电流为，求：(1)两灯并联后的总电阻(2)电源电压(3)灯泡L2中通过的电流(4)干路总电流）14.两个灯泡并联在电路中，灯泡L1的电阻为10Ω，灯泡L2中通过的电流为，干路总电流为，求：(1)灯泡L1中通过的电流(2)电源电压(3)L2的电阻(4)两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为20Ω，通过它的电流为，干路总电流为，求：(1)电源电压(2)灯泡L1中通过的电流(3)L1的电阻(4)两灯并联后的总电阻16.两个灯泡并联在电路中，灯泡L2的电阻为40Ω，通过它的电流为，灯泡L1中通过的电流为，求：(1)电源电压(2)干路总电流(3)L1的电阻(4)两灯并联后的总电阻。

串并联规律练习题1. 题目描述假设有三个电阻分别为R1、R2、R3，根据串联和并联的规律，求解以下问题。

2. 串联电阻求解串联电路是指电阻依次连接，电流依次通过的电路。

计算方法如下：如果电阻R1、R2、R3串联，总电阻为R_total = R1 + R2 + R3。

实际例题：已知R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，求串联电路的总电阻。

解题步骤：根据串联电阻的计算方法，将已知电阻代入计算公式。

R_total = R1 + R2 + R3R_total = 10Ω + 20Ω + 30ΩR_total = 60Ω所以，串联电路的总电阻为60Ω。

3. 并联电阻求解并联电路是指电阻并联在一起，电流在各个电阻之间分流的电路。

计算方法如下：如果电阻R1、R2、R3并联，总电阻为1/R_total = 1/R1 + 1/R2 + 1/R3。

实际例题：已知R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，求并联电路的总电阻。

解题步骤：根据并联电阻的计算方法，将已知电阻代入计算公式。

1/R_total = 1/R1 + 1/R2 + 1/R31/R_total = 1/10Ω + 1/20Ω + 1/30Ω1/R_total = (3/30 + 1/30 + 2/30) / Ω1/R_total = 6/30 / ΩR_total = 30Ω / 6R_total = 5Ω所以，并联电路的总电阻为5Ω。

4. 混合串并联电路求解当电路中同时存在串联和并联的情况时，可以先计算并联部分的总电阻，再将串联电阻与并联部分的总电阻串联起来，得到整个电路的总电阻。

实际例题：已知R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，如下所示的电路中，求电路的总电阻。

┌───R2───┐│ │──R1─┤ ││ ├─R3─│ │──────┴─────────┘解题步骤：首先，计算并联部分的总电阻。

1/R_total = 1/R2 + 1/R31/R_total = 1/20Ω + 1/30Ω1/R_total = (3/60 + 2/60) / Ω1/R_total = 5/60 / ΩR_total = 60Ω / 5R_total = 12Ω接下来，将串联电阻R1与并联部分的总电阻串联起来，得到整个电路的总电阻。

电阻的串联和并联培优练习题课时提升作业(十八)电阻的串联和并联(30分钟40分)一、选择题(本大题共4小题,每题4分,共16分)1.一个阻值为1Ω的电阻与一个阻值为1000Ω的电阻并联,其总电阻为( )A.大于1000ΩB.大于1Ω且小于1000Ω.小于1ΩD.无法确定【解析】选。

本题考查电阻的并联。

因为并联电路的总电阻小于其中的任意一个电阻的阻值。

故选。

2.(2013•巴中中考)把n个阻值相等的定值电阻串联时,总阻值为R1；如果把它们并联时,总阻值为R2。

则R1∶R2等于( )A.n2B.n . D.【解析】选A。

本题考查电阻串、并联的综合运用。

设每一个电阻的阻值为R,n个阻值相同的电阻串联,总电阻R1=nR；n个阻值相同的电阻并联,总电阻R2= ；所以R1∶R2=nR∶ =n2∶1。

故选A。

3.如图所示,R1=5Ω,R2=10Ω,则电压表、示数之比是( )A.1∶2B.2∶1.1∶3D.3∶1【解析】选。

本题考查了串联电路的分压规律。

由电路图可看出：电压表测量电阻R1两端的电压U1,电压表测量R1与R2串联后的总电压U；根据串联电路电压与电阻的关系可得： = = = ；又因为串联电路的电压规律为U=U1+U2；则电压U1与U的比为 = 。

故选。

4.驾驶员醉酒后驾车要负刑事责任。

酒精测试仪可检测驾驶员是否酒后驾车,它的原理图如图所示。

图中R1为定值电阻,酒精气体传感器R2的电阻随酒精气体浓度的增大而减小。

驾驶员呼出的酒精气体浓度越大,测试仪的( )A.电流表示数不变B.电流表示数越大.酒精气体传感器R2两端的电压越大D.定值电阻R1两端的电压不变【解析】选B。

本题综合考查欧姆定律的应用。

因为酒精气体传感器R2的电阻随酒精气体浓度的增大而减小,所以驾驶员呼出的酒精气体浓度越大,酒精气体传感器R2的电阻就越小,电路中的总电阻减小,电电压不变,所以电路中的电流越大,定值电阻R1两端的电压越大,则酒精气体传感器R2两端的电压越小,故选B。
