电路基础实验——实验四 电阻串联,并联及混联的测试

电路实验串联与并联电阻的测量在电路实验中，串联电阻和并联电阻的测量是非常基础且重要的实验内容之一。

本文将详细介绍串联电阻和并联电阻的测量方法和步骤，并提供实验结果的分析与讨论。

一、实验背景和目的1. 实验背景在电路中，电阻是一个重要的元件，用于控制电流的流动。

串联电阻表示电阻按顺序连接在一起，电流必须依次经过每个电阻；而并联电阻表示电阻并排连接在一起，电流可以选择不同的路径通过电阻。

2. 实验目的本实验的主要目的是掌握串联电阻和并联电阻的测量方法，理解电阻的串联和并联规律，并通过实验结果进行分析和讨论。

二、实验器材和预备知识1. 实验器材- 电阻箱- 数字万用表- 直流电源- 连接线2. 预备知识- 串联电阻的总电阻等于各个电阻之和：Rt = R1 + R2 + ...- 并联电阻的总电阻等于各个电阻的倒数之和的倒数：1/Rt = 1/R1 + 1/R2 + ...三、实验步骤及数据记录1. 串联电阻的测量- 搭建实验电路：将两个或多个电阻按顺序连接在一起，连接至直流电源的正负极。

- 设置电源电压：根据实验要求设置合适的电源电压。

- 测量电阻值：依次用数字万用表测量每个电阻的电阻值，记录下每个电阻的数值。

2. 并联电阻的测量- 搭建实验电路：将两个或多个电阻并排连接在一起，连接至直流电源的正负极。

- 设置电源电压：根据实验要求设置合适的电源电压。

- 测量电阻值：使用数字万用表测量并联电阻的总电阻值，记录下数值。

四、实验结果的分析与讨论1. 串联电阻的测量结果通过实验测量得到的不同电阻值可以求得串联电阻的总电阻值。

根据串联电阻的定义，总电阻应等于各个电阻的电阻值之和。

将实验测量得到的电阻值相加，比较结果与测量得到的总电阻值是否相符，若相符则实验成功。

2. 并联电阻的测量结果通过实验测量得到的并联电阻的实际电阻值，根据并联电阻的定义，可以计算并联电阻的总电阻值。

将实验测量得到的电阻值的倒数之和的倒数，与测量得到的总电阻值进行比较，若相符则实验成功。

电路中的串联和并联实验电路中的串联和并联是电学中的基础概念之一，通过实验可以更深入地了解它们的特性与应用。

本文将从理论和实验两方面对电路中的串联和并联进行探讨，并介绍相应的实验步骤和结果分析。

一、串联和并联的理论基础1. 串联电路串联电路是将电器元件依次连接在同一条电流路径上的电路。

对于串联电路中的电阻，总电阻等于各电阻之和；对于串联电路中的电源，总电动势等于各电源电动势之和。

2. 并联电路并联电路是将电器元件连接在平行的多个电流路径上的电路。

对于并联电路中的电阻，总电阻可以通过并联电阻的倒数之和求出；对于并联电路中的电源，总电动势等于各电源电动势之和。

二、串联和并联的实验准备1. 实验器材：电源、导线、电阻器、电压表、电流表等基本电学实验仪器。

2. 实验材料：多个已知电阻值的电阻器。

三、串联电路实验步骤与结果分析1. 将两个电阻器依次串联，连接到电源上。

2. 测量串联电路中的电压和电流，并记录数据。

3. 计算串联电路的总电阻值，与理论值进行比较。

通过实验可以发现，串联电路中的电阻值等于各电阻之和，验证了串联电路的特性。

四、并联电路实验步骤与结果分析1. 将两个电阻器并联，连接到电源上。

2. 测量并联电路中的电压和电流，并记录数据。

3. 计算并联电路的总电阻值，与理论值进行比较。

通过实验可以发现，并联电路中的电阻值可以通过并联电阻的倒数之和求出，验证了并联电路的特性。

五、串联和并联电路在实际应用中的意义1. 串联电路在家庭中的应用：如电视机顶盒和电视机的连接，电子设备与电源的连接等。

2. 并联电路在家庭中的应用：如家庭插座的设计，多个家电同时使用时的电路联动等。

串联和并联电路在电子电路、电力传输等领域中也有广泛应用。

六、结语通过本次实验，我们更深入地了解了串联和并联电路的特性和应用。

掌握串联和并联电路的基本原理，对于日常生活和职业发展都具有重要意义。

通过不断进行实验与研究，我们可以进一步深化对电路中串联和并联的理解，为电学领域的发展贡献一份力量。

《电路基础》阻抗的串联、并联和混联实验一. 实验目的1. 通过对电阻器、电感线圈、电容器串联、并联和混联后阻抗值的测量，研究阻抗串、并、混联的特点。

2. 通过测量阻抗，加深对复阻抗、阻抗角、相位差等概念的理解。

3. 学习用电压表、电流表结合画向量图法测量复阻抗。

二. 原理说明1. 交流电路中两个元件串联后总阻抗等于两个复阻抗之和，即：Z总=Z1+Z2两个元件并联，总导纳等于两个元件的复导纳之和，即：Y总=Y1+Y2两个元件并联，然后再与另一个元件串联，则总阻抗应为：Z总=Z3+2121ZZZZ2. 在实验十六中，用V、A、φ表法或V、A、W表法测元件阻抗是很方便的，但如果没有相位表和功率表，仅有电压表和电流表而又欲测复阻抗，则可以用下面所述的画向量图法来确定相位角。

如果图16-1的电阻器和电感线圈的复阻抗有待测量，可以用电压表分别测出有效值U、UR 、UrL，用电流表测出电流有效值I，（电阻R的感性分量可忽略不计，阻性分量计算根据实验十六实际值代入。

）图16-1绘制向量图如图16-2所示。

在绘制向量图时，由于相位角不能测出，只好利用电压U、UR、U rL 组成闭合三角形，根据所测电压值按某比U rLU L U例尺（如每厘米表示3V）截取线段，用几何φφrL方法画出电压三角形，然后根据电阻器的电压R r 与电流同相位，确定画电流向量的位置，电流的图16-2 比例尺也可以任意确定（如每厘米0.1A）。

根据电压表、电流表所测得的值以及从画出的向量图用量角器量出的相位角值，显然可得出复阻抗ZAB 、ZBC及串联后的总阻抗ZAC，从而得出R、L的值。

这种方法也适用于阻抗并联，可以根据上述相似的办法画出电流三角形，再根据其中一支路元件的电压与电流相位关系确定电压向量。

为了使从图中量出的角度精确，建议作图应大一些，即选取电流比例尺小一些，如每厘米代表0.1A 或0.05A。

三. 仪器设备名称数量型号1. 调压器 1台 0-24V2. 相位表/电量仪 1台3. 交流电压、电流表/电量仪 1套4. 万用表 1个5. 电阻器 1个 15Ω*16．电感线圈 1个 28mH*17．电容器 1个 220μF*1四. 任务与步骤1. 研究阻抗的串联、并联和混联（说明：以下所说的电阻器、电感线圈和电容器是指在实验十六中测试过的元件根据实验十六的表1可计算出它们的复阻抗Z1、Z2、Z3或复导纳Y。

一、实验目的1. 理解串联电路和并联电路的特点。

2. 掌握测量串联电路和并联电路中电流、电压和电阻的方法。

3. 熟悉使用万用表等电学测量仪器。

二、实验原理1. 串联电路：串联电路中，各元件依次连接，电流只有一条路径可以流通。

根据基尔霍夫电流定律，串联电路中流过各元件的电流相等。

2. 并联电路：并联电路中，各元件并列连接，电流有多条路径可以流通。

根据基尔霍夫电压定律，并联电路中各支路的电压相等。

3. 电阻的测量：根据欧姆定律，电阻值可以通过测量电路中的电流和电压来计算，即 R = U/I。

三、实验仪器与材料1. 电源2. 电阻（不同阻值）3. 电流表4. 电压表5. 导线6. 万用表7. 串并联电路板四、实验步骤1. 搭建串联电路：将电阻依次连接，形成一个闭合回路。

用导线将电源的正负极分别连接到电路的两个端点。

2. 搭建并联电路：将电阻并列连接，形成一个闭合回路。

用导线将电源的正负极分别连接到电路的两个端点。

3. 测量串联电路的电流和电压：将电流表串联接入电路，测量流过电路的电流。

将电压表并联接入电路，测量电路的电压。

4. 测量并联电路的电流和电压：将电流表分别接入各支路，测量流过各支路的电流。

将电压表并联接入电路，测量电路的电压。

5. 使用万用表测量电阻值：将万用表调至电阻测量挡位，分别测量串联电路和并联电路中各电阻的阻值。

6. 计算串联电路和并联电路的总电阻、总电流和总电压。

五、实验数据与结果1. 串联电路：- 电阻1：R1 = 10Ω- 电阻2：R2 = 20Ω- 电阻3：R3 = 30Ω- 总电阻：R_total = R1 + R2 + R3 = 60Ω- 总电流：I_total = U_total / R_total = 5A- 总电压：U_total = I_total × R_total = 300V2. 并联电路：- 电阻1：R1 = 10Ω- 电阻2：R2 = 20Ω- 电阻3：R3 = 30Ω- 总电阻：R_total = 1 / (1/R1 + 1/R2 + 1/R3) = 6.667Ω- 总电流：I_total = U_total / R_total = 45A- 总电压：U_total = I_total × R_total = 300V六、实验分析与讨论1. 通过实验结果可以看出，串联电路中，总电阻等于各电阻之和，总电流等于电源电压除以总电阻。

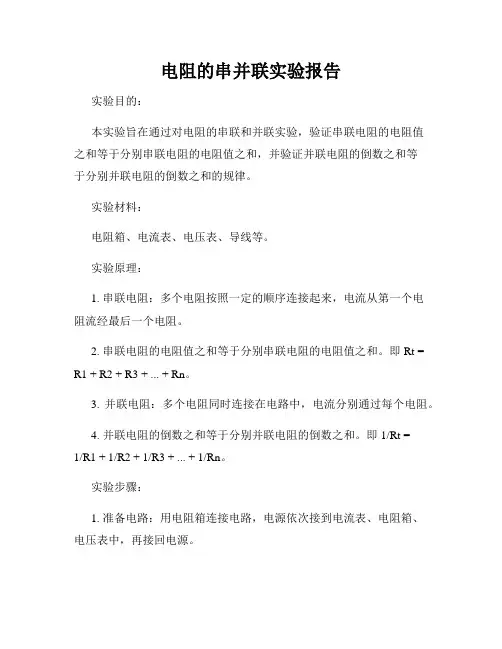

电阻的串并联实验报告实验目的：本实验旨在通过对电阻的串联和并联实验，验证串联电阻的电阻值之和等于分别串联电阻的电阻值之和，并验证并联电阻的倒数之和等于分别并联电阻的倒数之和的规律。

实验材料：电阻箱、电流表、电压表、导线等。

实验原理：1. 串联电阻：多个电阻按照一定的顺序连接起来，电流从第一个电阻流经最后一个电阻。

2. 串联电阻的电阻值之和等于分别串联电阻的电阻值之和。

即 Rt = R1 + R2 + R3 + ... + Rn。

3. 并联电阻：多个电阻同时连接在电路中，电流分别通过每个电阻。

4. 并联电阻的倒数之和等于分别并联电阻的倒数之和。

即 1/Rt =1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。

实验步骤：1. 准备电路：用电阻箱连接电路，电源依次接到电流表、电阻箱、电压表中，再接回电源。

2. 串联电阻实验：将两个电阻 R1 和 R2 连接在一起，测量电阻 R1、R2 和串联电阻 Rt 的电阻值。

记录数据。

3. 并联电阻实验：将两个电阻 R1 和 R2 同时连接在电路中，测量电阻 R1、R2 和并联电阻 Rt 的电阻值。

记录数据。

4. 重复步骤2和3，将更多的电阻进行串并联实验。

5. 整理数据：整理实验数据，包括电阻值和电流、电压的测量结果，并计算出对应的电阻值之和和倒数之和。

实验结果：通过实验测量数据可以得出以下结论：1. 串联电阻实验结果验证了串联电阻的电阻值之和等于分别串联电阻的电阻值之和。

2. 并联电阻实验结果验证了并联电阻的倒数之和等于分别并联电阻的倒数之和。

实验总结：本实验通过对电阻的串联和并联实验验证了串联电阻和并联电阻的规律，并通过实验测量得出了相应的结果。

实验结果与理论规律相符，验证了串联和并联电阻的公式。

电阻的串联和并联在电路中起到重要的作用，具有重要的应用价值。

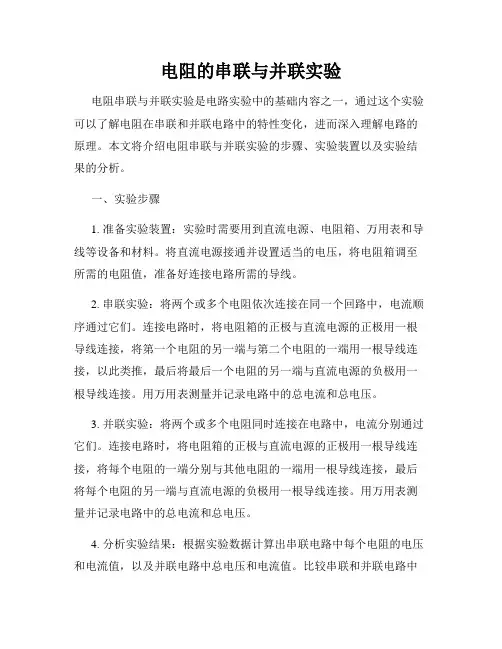

电阻的串联与并联实验电阻串联与并联实验是电路实验中的基础内容之一，通过这个实验可以了解电阻在串联和并联电路中的特性变化，进而深入理解电路的原理。

本文将介绍电阻串联与并联实验的步骤、实验装置以及实验结果的分析。

一、实验步骤1. 准备实验装置：实验时需要用到直流电源、电阻箱、万用表和导线等设备和材料。

将直流电源接通并设置适当的电压，将电阻箱调至所需的电阻值，准备好连接电路所需的导线。

2. 串联实验：将两个或多个电阻依次连接在同一个回路中，电流顺序通过它们。

连接电路时，将电阻箱的正极与直流电源的正极用一根导线连接，将第一个电阻的另一端与第二个电阻的一端用一根导线连接，以此类推，最后将最后一个电阻的另一端与直流电源的负极用一根导线连接。

用万用表测量并记录电路中的总电流和总电压。

3. 并联实验：将两个或多个电阻同时连接在电路中，电流分别通过它们。

连接电路时，将电阻箱的正极与直流电源的正极用一根导线连接，将每个电阻的一端分别与其他电阻的一端用一根导线连接，最后将每个电阻的另一端与直流电源的负极用一根导线连接。

用万用表测量并记录电路中的总电流和总电压。

4. 分析实验结果：根据实验数据计算出串联电路中每个电阻的电压和电流值，以及并联电路中总电压和电流值。

比较串联和并联电路中的电流和电压数值，可以发现串联电路中总电阻较大，电流在各个电阻间分配；而并联电路中总电阻较小，电流在各个电阻上相等。

二、实验装置实验装置包括直流电源、电阻箱、万用表和导线等。

1. 直流电源：提供实验所需的电压，可以通过调节电压大小来改变电路中的总电压。

直流电源应稳定可靠，电压调节范围适宜。

2. 电阻箱：用于串联和并联实验中的电阻值调节。

电阻箱应具有较高的精度和稳定性，可调节的电阻值应覆盖实验需要。

3. 万用表：用于测量电阻、电流和电压等。

万用表应具备较高的测量精度和灵敏度，且操作简便。

4. 导线：连接电路中各个元件。

导线应具备较低的电阻和较好的导电性能，同时也要具备足够的强度和耐久性。

电路的串联和并联实验报告
《电路的串联和并联实验报告》
实验目的：通过串联和并联电路的实验，掌握电路中电阻的串联和并联规律，
加深对电路中电流和电压的理解。

实验仪器：电源、电阻、导线、电压表、电流表
实验原理：串联电路是指电阻依次连接在电路中，电流只有一条路径可以流过，而电压在各个电阻之间分配。

并联电路是指电阻并联连接在电路中，电流可以
选择不同的路径流过，而电压在各个电阻上相等。

实验步骤：
1. 将两个电阻串联连接在电路中，接通电源，测量电阻两端的电压和电流。

2. 将两个电阻并联连接在电路中，接通电源，测量电阻两端的电压和电流。

3. 记录实验数据并进行分析。

实验结果：
在串联电路中，电阻两端的电压之和等于电源电压，而电流相等。

在并联电路中，电阻两端的电压相等，而电流之和等于电源电流。

实验分析：
通过实验数据可以得出串联电路中电阻的阻值相加，而并联电路中电阻的阻值
之和的倒数等于各个电阻阻值倒数之和。

这说明串联电路中电阻增加，电流减小，而并联电路中电阻增加，电流增大。

结论：
通过本次实验，我们深入理解了串联和并联电路中电流和电压的分布规律，掌
握了串联和并联电路的基本原理和特点。

这对我们今后在电路设计和实际应用
中具有重要的指导意义。
