电阻的串联和并联电路规律的比较

并联和串联电路的特点电路是由电气元件连接而成的导电路径，根据元件的连接方式不同，电路可以分为并联电路和串联电路。

并联电路指的是电流分支在不同的电阻或电容之间连接，而串联电路则是电流从一个电阻或电容连接到另一个电阻或电容。

本文将分别探讨并联电路和串联电路的特点。

一、并联电路的特点1. 电压相同：在并联电路中，每个电阻或电容之间的电压是相等的。

这是因为并联电路中，各个分支是同时连接在电源两端的，因此它们都受到相同电压的驱动。

2. 电流分流：与电压相同，在并联电路中，电流将根据元件的电阻或电导率分流。

分流的大小与各个分支电阻或电容的大小有关，较小的电阻或电容将吸收较大的电流。

3. 总电流等于分流之和：在并联电路中，每个分支的电流之和等于总电流。

这是因为电荷守恒定律的原理，电流的总量不能改变。

4. 总电阻较小：由于并联电路中各个分支电阻是并联关系，因此总电阻较小。

这意味着电流可以更轻松地通过，电路的通畅程度更高。

5. 并联电容能够累加：与并联电阻不同，并联电容的特点是能够将各个分支电容的大小累加起来。

在并联电路中，总电容等于各个分支电容之和。

二、串联电路的特点1. 电流相同：在串联电路中，电流在每个电阻或电容之间是相同的。

这是因为在串联电路中，电流只有一条通路可以流通，因此电流大小保持不变。

2. 电压分压：与电流相同，串联电路中，电压将根据元件的电阻或电容进行分压。

较大的电阻或电容将吸收更高的电压。

3. 总电压等于分压之和：在串联电路中，各个分支之间的电压之和等于总电压。

这是因为在串联电路中，电压只有一条通路可以流通，总电压必须分配给各个分支。

4. 总电容较小：与并联电路不同，串联电路中各个分支电容是串联关系，因此总电容较小。

这意味着电容对电流的阻碍程度更高。

5. 串联电阻能够累加：与串联电容不同，串联电阻的特点是能够将各个分支电阻的大小累加起来。

在串联电路中，总电阻等于各个分支电阻之和。

综上所述，虽然并联电路和串联电路在元件连接方式上不同，但它们都有各自的特点。

电阻在串联和并联中的规律和公式摘要：I.电阻串联规律和公式A.串联电路电流处处相等B.串联电路总电压等于各支路电压之和C.串联电路总电阻等于各电阻的和II.电阻并联规律和公式A.并联电路电压处处相等B.并联电路总电流等于各支路电流之和C.并联电路总电阻的倒数等于各电阻阻值的倒数之和正文：电阻是电路中的一种基本元件，它在电路中起到阻碍电流通过的作用。

在电路分析中，我们常常需要计算电阻的串联和并联等效电阻，以便于后续的电路分析和设计。

下面我们来探讨一下电阻在串联和并联中的规律和公式。

首先，我们来看电阻串联的规律和公式。

在电阻串联电路中，电阻器依次连接起来，电流需要通过每个电阻器。

根据欧姆定律，电阻两端的电压与电阻成正比，通过电阻的电流与电阻成反比。

因此，我们可以得出以下结论：A.串联电路电流处处相等。

因为电流在电路中是连续的，所以通过每个电阻器的电流都相等。

B.串联电路总电压等于各支路电压之和。

根据基尔霍夫定律，电路两端的电压之和等于零，所以串联电路的总电压等于各电阻器两端的电压之和。

C.串联电路总电阻等于各电阻的和。

因为在串联电路中，电流需要通过每个电阻器，所以总电阻等于各电阻器的电阻值之和。

接下来，我们来看电阻并联的规律和公式。

在电阻并联电路中，电阻器分别连接在电路的两端，电压相同。

根据欧姆定律，电阻两端的电压与电阻成正比，通过电阻的电流与电阻成反比。

因此，我们可以得出以下结论：A.并联电路电压处处相等。

因为在并联电路中，电阻器分别连接在电路的两端，所以电压相同。

B.并联电路总电流等于各支路电流之和。

根据基尔霍夫定律，电路中的电流之和等于零，所以并联电路的总电流等于各电阻器中的电流之和。

C.并联电路总电阻的倒数等于各电阻阻值的倒数之和。

因为在并联电路中，电压相同，所以根据欧姆定律，总电阻的倒数等于各电阻阻值的倒数之和。

串联和并联是电路中常见的两种连接方式，它们在电流、电压和电阻之间有着不同的关系。

下面我们来详细了解一下串联和并联的电流、电压和电阻的关系。

一、串联电路的电流、电压和电阻关系1. 串联电路的电流：在串联电路中，电流只有一条路径可走，因此串联电路中的电流是相等的。

也就是说，串联电路中每个电阻上的电流都相同。

2. 串联电路的电压：在串联电路中，各个元件的电压之和等于总电压，即串联电路中的电压是相加的。

这是由基尔霍夫电压定律可得出的结论。

3. 串联电路的电阻：在串联电路中，各个电阻直接相加得到总电阻。

这也是由基尔霍夫电流定律可得出的结论。

二、并联电路的电流、电压和电阻关系1. 并联电路的电流：在并联电路中，电流可选择不同的路径进行流动，因此并联电路中的电流是分流的，即各个支路上的电流之和等于总电流。

2. 并联电路的电压：在并联电路中，各个支路上的电压相等，等于总电压。

也就是说，在并联电路中，各个支路上的电压相同。

3. 并联电路的电阻：在并联电路中，各个支路的电阻经过计算得到并联后的总电阻。

计算方式是利用电阻公式的倒数之和再取倒数。

三、串联和并联电路的不同之处1. 串联电路中的电流相等，电压相加，电阻直接相加；而并联电路中的电流分流，电压相等，电阻取倒数相加再取倒数。

2. 串联电路中的总电阻大于任意一个电阻的值，而并联电路中的总电阻小于任意一个电阻的值。

3. 串联电路中的总电压等于各个元件电压之和，而并联电路中的总电压等于各个支路的电压值。

串联和并联的电流、电压和电阻之间有着微妙的关系。

在实际应用中，根据不同的需求和情况，选择合适的串联或者并联连接方式来构建电路，是非常重要的。

对于电流、电压和电阻的关系要有清晰的理解，才能更好地分析和设计电路。

四、串并联混合电路的分析除了纯粹的串联电路和并联电路之外，还有一种常见的电路连接方式，即串并联混合电路。

在串并联混合电路中，电路中既有串联连接，又有并联连接。

这种情况下，需要对电流、电压和电阻进行更为复杂的分析。

电阻的串联和并联知识点一:；:电阻的串联有以下几个特点：(指R1、R2串联，串得越多，总电阻越大)①电流：I=I1=I2(串联电路中各处的电流相等)②电压：U=U1+U2(串联电路中总电压等于各部分电路电压之和)③电阻：R=R1+R2(串联电路中总电阻等于各串联电阻之和)；如果n个等值电阻（R）串联,则有R总=nR注：总电阻比任何一个分电阻都大，其原因是电阻串联相当于增加了导体的长度；④分压作用：U1/U2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少）⑤比例关系：电流：I1∶I2=1∶1例题：电阻为12Ω的电铃正常工作时的电压为6 V，若把它接在8 V的电路上，需要给它串联一个多大的电阻?(要求画出电路图，在图上标出有关物理量)例题：把电阻R1=20Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是__________，R1、R2两端的电压之比是_____________。

例题：如图所示，电源电压为10V，闭合开关S后，电流表、电压表的示数分别为O.5A和6V。

求：(1)通过R1的电流I1是多少?(2)马平同学在求R2的电阻值时，解题过程如下：根据欧姆定律：R2=U/I=6V/0.5A=12Ω请你指出马平同学在解题过程中存在的错误，并写出正确的解题过程。

练习1．电阻R1和R2串联后接在电压为6 V的电源上，电阻R1=2Ω，R2=4Ω，求：(1)总电阻． (2)R1两端的电压．(要求画出电路图，在图上标出有关物理量)2．如图所示的电路中，若电源电压保持6 V不变，电阻R1=10Ω，滑动变阻器R2的变化范围是O～20Ω．求：(1)欲使电压表的示数为4 V，则此时电流表的示数为多大?滑动变阻器连入电路的电阻是多大?(2)当滑动变阻器连人电路的电阻为20Ω时，电流表、电压表的示数分别是多大?3．把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是__________，R1、R2两端的电压之比是___________________。

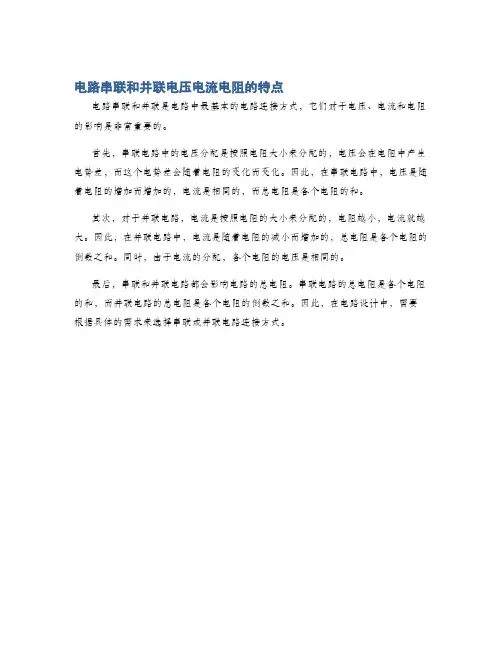

电路串联和并联电压电流电阻的特点
电路串联和并联是电路中最基本的电路连接方式，它们对于电压、电流和电阻的影响是非常重要的。

首先，串联电路中的电压分配是按照电阻大小来分配的，电压会在电阻中产生电势差，而这个电势差会随着电阻的变化而变化。

因此，在串联电路中，电压是随着电阻的增加而增加的，电流是相同的，而总电阻是各个电阻的和。

其次，对于并联电路，电流是按照电阻的大小来分配的，电阻越小，电流就越大。

因此，在并联电路中，电流是随着电阻的减小而增加的，总电阻是各个电阻的倒数之和。

同时，由于电流的分配，各个电阻的电压是相同的。

最后，串联和并联电路都会影响电路的总电阻。

串联电路的总电阻是各个电阻的和，而并联电路的总电阻是各个电阻的倒数之和。

因此，在电路设计中，需要根据具体的需求来选择串联或并联电路连接方式。

电流的分布串联与并联电阻的电流分布规律电流的分布：串联与并联电阻的电流分布规律电路中的电流分布是电路分析中的一个重要问题。

在串联电路和并联电路中，电流的分布规律有所不同。

本文将探讨串联电路和并联电路中电流的分布规律。

一、串联电路中的电流分布规律串联电路是指电路中的电阻元件依次连接在一起，电流只能沿着一条路径流动。

在串联电路中，电流的分布规律如下：1. 电流大小相等：在串联电路中，只有一个电流值，无论连接了多少个电阻，电流大小始终相等。

2. 电阻电压之比与电阻之比成正比：根据欧姆定律，电流等于电压与电阻之比。

在串联电路中，电压会依次降低，而电阻也会依次增加。

根据欧姆定律，电压降低，电阻增加时，电流也会随之减小。

3. 总电压等于电阻电压之和：在串联电路中，电阻会依次消耗电压。

因此，串联电路中的总电压等于各个电阻之间的电压之和。

二、并联电路中的电流分布规律并联电路是指电路中的电阻元件同时连接在电源的两个端口上，电流可以同时通过多条路径流动。

在并联电路中，电流的分布规律如下：1. 电流大小不相等：在并联电路中，不同的电阻之间的电流大小是不相等的。

根据基尔霍夫定律，电流在分支点处等于流入和流出的电流之和。

2. 电流与电阻之逆比成正比：根据欧姆定律，电流等于电压与电阻之比。

在并联电路中，由于不同的电阻之间存在不同的电压，导致电阻之间的电流大小与其阻值成反比。

3. 总电流等于各分支电流之和：在并联电路中，电流会根据分支路径的不同而分流。

因此，并联电路中的总电流等于各个分支电路中的电流之和。

通过以上分析，我们可以得出串联电路和并联电路中电流分布的规律。

串联电路中的电流大小相等，电阻电压之比与电阻之比成正比，总电压等于电阻电压之和。

而在并联电路中，电流大小不相等，电流与电阻之逆比成正比，总电流等于各分支电流之和。

了解电流分布的规律对于电路的分析和设计是非常重要的。

掌握了电流分布的规律，我们可以更好地理解和应用电路中的电流特性，从而更好地解决问题和优化电路的性能。

串、并联电路的特点及规律知识要点一、串联电路的特点:1、电流：串联电路中各处电流都相等。

I=I1=I2=I3=……In2、电压：串联电路中总电压等于各部分电路电压之和.U=U1+U2+U3+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R1+R2+R3+……Rn理解:把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n个相同的电阻R0串联，则总电阻R=nR0 。

4、分压定律：串联电路中各部分电路两端电压与其电阻成正比.U1/U2=R1/R2 U1:U2：U3:…= R1：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

I=I1+I2+I3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U1=U2=U3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R1+1/R2+1/R3+……1/Rn理解：把n段导体并联起来,总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例: n个相同的电阻R0并联，则总电阻R=R0/n.求两个并联电阻R1、R2的总电阻R=4、分流定律：并联电路中,流过各支路的电流与其电阻成反比。

I1/I2= R2/R1（口诀：串联分压，并联分流）总结:串联:电流I＝I1＝I2电压U＝U1＋U2电阻R＝R1＋R2电压和电阻成正比21UU＝21RRUU1＝RR1电流I＝I1＋I2电压U＝U1＝U2电阻R1＝11R＋21RR1R2R1+R2并联：典型例题1．两个小电泡L 1和L 2,L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中.如果L 1两端的电压为4V ,那么L 2两端的电压为 （ ） A ．8V B ．6V C ．4VD ．2V2．两个小电泡L 1和L 2,L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中.如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4V D ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V,那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

串并联电路的规律总结导言：电路是电流和电压传输的路径，是电子设备中不可或缺的部分。

在电路中，串联和并联是两种常见的连接方式。

串联电路中，电流只有一条路径可走，而并联电路中，电流有多条路径可选择。

本文将总结串并联电路的规律，探讨其特点、计算方法和应用。

一、串联电路的规律1. 电流规律：串联电路中，电流在各元件之间保持不变。

这是因为串联电路中电流只有一条路径可走，电流通过每个元件时都会经过相同的电流大小。

2. 电压规律：串联电路中，总电压等于各个元件电压之和。

这是因为串联电路中电压在各个元件之间分配，总电压必须等于各个元件电压之和。

3. 电阻规律：串联电路中，总电阻等于各个元件电阻之和。

这是因为串联电路中电阻依次排列，电流通过每个元件时都要经过其电阻。

二、并联电路的规律1. 电流规律：并联电路中，总电流等于各个元件电流之和。

这是因为并联电路中电流有多条路径可选择，总电流等于各个路径的电流之和。

2. 电压规律：并联电路中，各个元件的电压相等。

这是因为并联电路中各个元件之间具有相同的电压，电压在各个元件之间保持不变。

3. 电阻规律：并联电路中，总电阻的倒数等于各个元件电阻倒数之和的倒数。

这是因为并联电路中电阻可以分为多个路径，电流在不同路径中分流，总电阻等于各个路径电阻倒数之和的倒数。

三、串并联电路的计算方法1. 串联电路计算方法：串联电路中，可以使用欧姆定律来计算电流和电压。

根据欧姆定律，电流等于电压除以电阻。

因此，在串联电路中，可以通过计算各个元件的电阻和总电压来求解电流。

2. 并联电路计算方法：并联电路中，可以使用欧姆定律和电流规律来计算电流和电压。

根据欧姆定律，电流等于电压除以电阻。

因此，在并联电路中，可以通过计算各个元件的电流和总电阻来求解电压。

四、串并联电路的应用串并联电路在电子设备和电路中广泛应用。

以下是几个常见的应用场景：1. 串联电路应用：串联电路常用于电压分压、信号传输和电阻匹配等场景。

串联电路与并联电路的区别电路是电流流动的路径，它包括串联电路和并联电路两种基本的电路连接方式。

串联电路是指电流依次通过多个电器元件，而并联电路则是指电流分别通过多个电器元件。

串联电路与并联电路在连接方式、电流分布、电压分布和总电阻等方面都存在着一定的区别。

1. 连接方式串联电路的连接方式是将电器元件依次排列在电路中，正极与负极相连，形成一个电路环，电流沿着同一路径流动。

而并联电路的连接方式是将电器元件的正极和负极分别连接在一起，形成一个平行的电路结构，电流在这些元件间分别通过。

2. 电流分布串联电路中电流的大小是相等的。

这是因为电流只能沿着一个路径流动，所以通过每个电器元件的电流都是相同的。

而并联电路中的电流分布则不同，电流会根据电器元件的电阻大小而有所差异。

电阻较小的电器元件会有更大的电流通过，而电阻较大的电器元件则会有较小的电流通过。

3. 电压分布在串联电路中，电压分布是不同电器元件电压之和。

这是因为电压在各个电器元件间按照其电阻来分配。

而在并联电路中，各个电器元件间的电压是相等的。

这是因为电压会平均分配给每个电器元件，使得它们之间的电压保持一致。

4. 总电阻在串联电路中，电器元件的电阻会相互叠加，从而导致总电阻的增加。

也就是说，串联电路中的总电阻等于各个电器元件电阻的总和。

而在并联电路中，总电阻是根据电器元件的倒数求和得到的。

总电阻小于各个电器元件电阻的倒数之和。

串联电路和并联电路的区别在于其电流分布、电压分布和总电阻的计算方式不同。

串联电路中电流和电压分布不均匀，总电阻为各个电器元件电阻之和；而并联电路中电流和电压分布均匀，总电阻为各个电器元件电阻倒数之和。

根据电器元件的不同连接方式，可以根据具体需求选择串联电路或并联电路来搭建电路。
