钢筋混凝土构件的图示方法

6.2 钢筋混凝土房屋结构施工图一、钢筋混凝土房屋结构施工图的组成钢筋混凝土结构施工图一般由结构设计说明、基础图、结构平面布置图以及墙、柱、梁、板等构件详图组成。

构建标准图也属于结构详图的一部份。

二、基础施工图常用于钢筋混凝土房屋的基础形式较多，本节仅介绍独立基础、柱下条形基础和筏形基础的施工图。

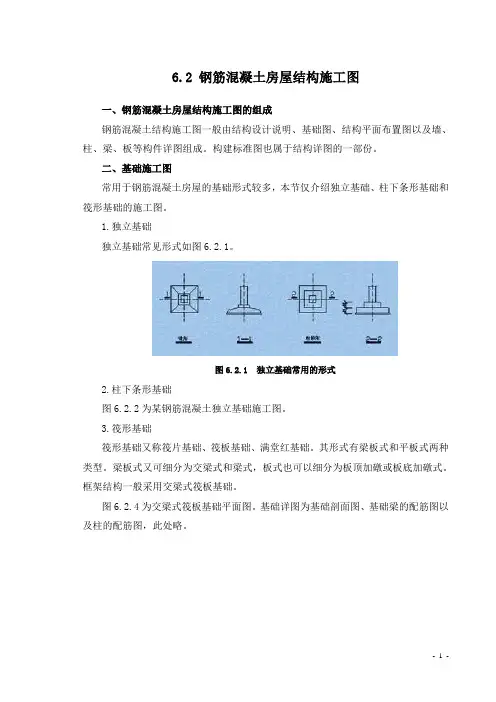

1.独立基础独立基础常见形式如图6.2.1。

图6.2.1 独立基础常用的形式2.柱下条形基础图6.2.2为某钢筋混凝土独立基础施工图。

3.筏形基础筏形基础又称筏片基础、筏板基础、满堂红基础。

其形式有梁板式和平板式两种类型。

梁板式又可细分为交梁式和梁式，板式也可以细分为板顶加礅或板底加礅式。

框架结构一般采用交梁式筏板基础。

图6.2.4为交梁式筏板基础平面图。

基础详图为基础剖面图、基础梁的配筋图以及柱的配筋图，此处略。

图6.2.2 钢筋混凝土独立基础施工图示例图6.2.3柱下条形基础施工图示例图6.2.4筏形基础平面图三、楼（屋）盖结构平面布置图如前所述，楼（屋）盖结构布置图主要是表示楼（屋）盖各种构件的平面位置以及预留洞、预埋件等内容。

结构布置图在绘制时、必须满足建筑图的要求，其定位轴线必须和建筑施工图对应。

当某种构件的标高、平面位置特殊时，应在同一张图上增加剖切断面。

构件编号时，对于配筋相同标高与结构平面相对位置不同，或主筋相同，箍筋不同的构件宜另行编号。

四、梁、柱、墙结构详图在结构平面确定之后，传统的表示方法是根据结构平面上梁、柱的编号，绘制梁和柱的施工详图。

当采用平面整体表示方法（简称平法）绘制施工图时，可以在结构平面布置图上表示梁、柱、墙的施工详图。

平面整体表示方法，将常用的结构处理方法，作为模块制成标准图。

绘图时采用在平面图上直接标柱的方式来表示梁、柱、墙的配筋，使得详图表示规范化，同时大大地降低了绘图工作量。

下面介绍平面整体的表示方法。

1.柱平法施工图的表示方法柱子的平法表示方法有两种，一种称为列表注写方式，另一种称截面注写方式。

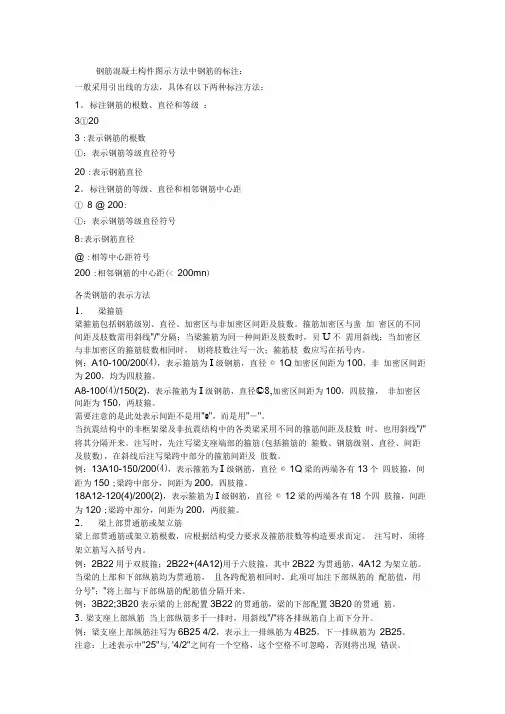

钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3①203 :表示钢筋的根数①：表示钢筋等级直径符号20 :表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距① 8 @ 200:①：表示钢筋等级直径符号8:表示钢筋直径@ :相等中心距符号200 :相邻钢筋的中心距(< 200mn)各类钢筋的表示方法1.梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，贝U不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200⑷，表示箍筋为I级钢筋，直径© 1Q加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100⑷/150(2)，表示箍筋为I级钢筋，直径©8,加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"@"，而是用"―"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋(包括箍筋的箍数、钢筋级别、直径、间距及肢数)，在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200⑷，表示箍筋为I级钢筋，直径© 1Q梁的两端各有13个四肢箍，间距为150 ;梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为I级钢筋，直径© 12梁的两端各有18个四肢箍，间距为120 ;梁跨中部分，间距为200，两肢箍。

2.梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

第五节钢筋混凝土构件详图一、钢筋混凝土构件详图的主要内容结构平面图只能表示建筑物各承重构件的平面布置，许多承重构件的形状、大小、材料、构造和连接情况并未清楚地表示出来，因此，需要单独画出各承重构件的结构详图。

钢筋混凝土构件有定型构件和非定型构件两种。

定型的预制或现浇构件可直接引用标准图或通用图，只要在图纸上写明选用构件所在标准图集或通用图集的名称、代号。

自行设计的非定型预制或现浇构件，则必须绘制构件详图。

钢筋混凝土构件详图是钢筋翻样、制作、绑扎、现场制模、设置预埋、浇捣混凝土的依据。

钢筋在混凝土构件中的作用除了增强受拉区的抗拉强度外，有时还起着其他作用。

所以，常把构件中不同位置的钢筋分为：1、受力筋这是构件中根据计算确定的主要钢筋，在受拉区的钢筋为受拉筋，在受压区的钢筋为受压筋。

2、箍筋在梁和柱中承受剪力或扭力作用的钢筋，并对纵向钢筋起定位的作用，使钢筋形成钢筋骨架。

3、构造筋包括架立筋、分布筋及由于构造需要的各种附加钢筋的总称。

其中，架立筋是在梁内与受力筋、箍筋构成骨架的钢筋；分布筋是在板内与受力筋组成骨架的钢筋。

构件中钢筋的名称如图10-7所示。

主要表示构件配筋情况的图样，称为配筋图。

为清楚地表示出钢筋的形状位置，假设混凝土材料是透明的。

配筋图中钢筋用粗实线表示，钢筋的截面画成黑圆点，构件的外形轮廓线用中实线或细实线绘制。

对于外形比较复杂或设有预埋件的构件，还要画出表示构件外形和预埋件位置的模板图。

钢筋混凝土构件详图的主要内容有：1、构件名称或代号、比例；2、构件定位轴线及其编号；3、构件的形状、尺寸和预埋件代号及布置（模板图），构件的配筋（配筋图）。

当构件外形简单、又无预埋件时，一般用配筋图来表示构件的形状和配筋；4、钢筋尺寸和构造尺寸，构件底面的结构标高；5、施工说明等。

二、钢筋混凝土柱图10-8是钢筋混凝土柱Z1的结构详图。

从图中可以看出，轴线0不在柱Z1的中心位置，该柱从±0.000起到标高14.680止，断面尺寸为350*350。

结构施工图钢筋混凝土结构图——图示特点和一般规定1. 钢筋混凝土结构施工图的图示特点画配筋图时，假设构件是透明的，内部钢筋被当成是可见的。

（a）构件轮廓线用细实线绘制；（b）钢筋用粗实线绘制；（c）钢筋断面用涂黑的圆点表示；（d）为了突出钢筋配置，构件内部不画钢筋混凝土材料符号。

2. 钢筋混凝土结构施工图的一般规定序号名称图例说明无弯钩的钢筋端部带半圆形弯钩的钢筋端部带丝扣的钢筋端部带直钩的钢筋端部无弯钩的钢筋搭接带半圆弯钩的钢筋搭接钢筋横断面带直钩的钢筋搭接花篮螺丝钢筋接头123456789其中下图表示长短钢筋投影重叠时可在短钢筋的端部用45°短划线表示普通钢筋的表示方法（1）钢筋在配筋图中的画法图例说明在平面图中配置双层钢筋时，底层钢筋弯钩应向上或向左，顶层钢筋则向下或向右如在断面图中不能清楚表示钢筋布置，应在断面图外面增加钢筋大样图配双层钢筋的墙体，在配筋立面图中，远面钢筋的弯钩应向上或向左，而近面钢筋则向下或向右（GM ：近面；YM ：远面）图中所表示的箍筋、环筋，如布置复杂，应加画钢筋大样及说明每组相同的钢筋、箍筋或环筋，可以用粗实线画出其中一根来表示，同时用一横穿的细线表示其余的钢筋、箍筋或环筋，横线的两端带斜短划表示该号钢筋的起止范围序号12345或底层顶层钢筋画法示例有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）标注钢筋的级别、根数和直径。

如右图，表示钢筋直径为19mm的HRB300钢筋，共有2根。

标注钢筋的级别、直径和相邻钢筋的中心距。

如右图，表示HRB300钢筋，直径为8mm，每250mm 放一根。

2Φ 19钢筋根数I级钢筋符号钢筋直径Φ 8 @ 250钢筋直径等间距符号相邻钢筋中心距I级钢筋符号（2）钢筋的标注谢谢！。

筋混凝土构件图示方法中钢筋的标注:
一般采用引出线的方法,具体有以下两种标注方法:
1.标注钢筋的根数、直径和等级:3Ф20
3:表示钢筋的根数
Ф:表示钢筋等级,直径符号
20:表示钢筋直径
2.标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200:
Ф:表示钢筋等级直径符号8:表示钢筋直径
@:相等中心距符号 200:相邻钢筋的中心距(≤200mm
钢筋图纸上标示梁筋的表示为:
比如:KL(1表示框架梁1
300*750表示此梁截在为300MM宽,750MM高
Φ8@200(2表示箍筋为8厘的间距200MM每个,两肢箍
2Φ20;4 Φ22梁上部钢筋为2根22厘的钢筋,梁下部钢筋为4根22厘的钢筋 N 4Φ18表示梁腹部两个侧面共配套工程4根18厘的抗扭腰筋,每侧两根
侧面钢筋N和G的意思
N表示梁侧面抗扭纵向钢筋,
G表示梁侧面纵向构造钢筋
锚固和搭接是不一样的,
N的搭接是正常受力筋的值G的锚固是15d.。
