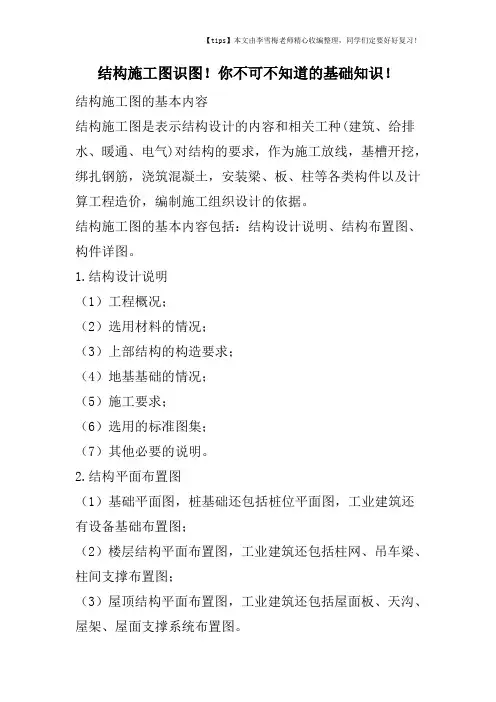

结构施工图识图！你不可不知道的基础知识！结构施工图的基本内容结构施工图是表示结构设计的内容和相关工种(建筑、给排水、暖通、电气)对结构的要求，作为施工放线，基槽开挖，绑扎钢筋，浇筑混凝土，安装梁、板、柱等各类构件以及计算工程造价，编制施工组织设计的依据。

结构施工图的基本内容包括：结构设计说明、结构布置图、构件详图。

1.结构设计说明（1）工程概况；（2）选用材料的情况；（3）上部结构的构造要求；（4）地基基础的情况；（5）施工要求；（6）选用的标准图集；（7）其他必要的说明。

2.结构平面布置图（1）基础平面图，桩基础还包括桩位平面图，工业建筑还有设备基础布置图；（2）楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑布置图；（3）屋顶结构平面布置图，工业建筑还包括屋面板、天沟、屋架、屋面支撑系统布置图。

3.结构详图结构详图包括：梁、板、柱及基础详图；楼梯详图；屋架详图；模板、支撑、预埋件详图以及构件标准图等。

附.1.2 结构施工图的图示方法1.常用图例结构施工图中常用图例见表附.1.1～附.1.3。

表附.1.2 钢筋的画法2.常用构件代号3.基础图的图示方法基础图包括基础平面图和基础详图。

基础平面图是将建筑从正负零以下剖切，向下看形成的图样。

基础布置图以表示基础部位构件的平面位置为主要目的，结合基础详图表示基础和基础部位构件的标高和详细尺寸及做法。

独立基础详图包括基础平面图和剖面图，条形基础详图为剖面图。

4.结构平面布置图的图示方法结构平面布置图是假想沿楼板面将房屋水平剖切后所作的水平投影图。

结构平面图主要表示该楼层的梁、板、柱的位置、预埋件、预留洞的位置。

除了能选用标准图以外，都要增加必要的剖面来表示节点和配筋以及具体的尺寸。

结构平面图中的剖面、断面详图的编号顺序，宜按下列规定编排：外墙按顺时针方向从左下角开始编号；内横墙从左至右，从上至下编号；内纵墙从上至下，从左至右编号。

5.结构详图的图示方法在构件详图中，应详细表达构件的标高、截面尺寸、材料规格、数量和形状、构件的连接方式、材料用量等。

结构施工图识读知识点
一、图纸的序号和比例尺：结构施工图通常会在图纸上标注图纸的序号和比例尺，施工人员需要明确识读该图纸的比例尺，以便正确地测量和施工。

二、图例：图例是结构施工图中标明各种符号和代号的说明，施工人员需要通过图例了解各种符号和代号的具体含义。

三、图纸上的尺寸标注：在结构施工图中，一般会标注柱子、梁、板等构件的尺寸，施工人员需要准确地读取这些尺寸标注，并按照实际尺寸进行测量和施工。

四、施工标高：结构施工图中一般会标注各个构件的标高，施工人员需要明确各个构件的标高，以便进行正确的施工。

五、结构连接方式：结构施工图中会标明各个构件之间的连接方式，施工人员需要准确地读取这些连接方式，并按照图纸要求进行连接。

六、构件编号：结构施工图中往往会给每个构件编号，施工人员需要了解各个构件的编号，以便按照编号进行施工。

七、图纸上的特殊要求：结构施工图中可能会有一些特殊要求，例如做法要求、施工顺序要求等，施工人员需要仔细阅读并按照要求施工。

八、符号和代号的识读：结构施工图中会使用各种符号和代号来表示不同的构件和施工要求，施工人员需要通过图例或其他相关说明了解这些符号和代号的具体含义。

九、图纸的方向和布置：结构施工图一般会标明图纸的方向和布置，施工人员需要根据图纸的方向和布置进行施工。

十、图纸中的施工箭头：结构施工图中可能会使用施工箭头来指示施工的方向和方法，施工人员需要仔细阅读并按照施工箭头进行施工。

总的来说，准确地识读结构施工图对于施工人员来说是非常重要的。

只有通过对结构施工图的仔细阅读和准确理解，施工人员才能按照图纸要求进行施工，保证工程的质量和安全。

第11章结构施工图识图11-1基础平面布置图1.该图为基础平面布置图，比例为1:100。

2.基础有5种类型，其中J-1平面尺寸为2700mm×2700mm，J-2平面尺寸为3600mm ×3600mm，J-3平面尺寸为6500mm×5300mm，J-4平面尺寸为3900mm×6300mm，J-5平面尺寸为2800mm×5200mm。

3.J-1、J-2为单柱设置基础，J-3为四根柱基础，J-4、J-5为双柱基础，除J-3外，柱子均为中心而置。

11-2基础详图1.该页为三个基础--基础J-1、基础J-2、基础J-4的基础详图，比例均为1:50。

2．通过基础详图可知该基础的垫层厚度均为100mm，基础底面标高均为-2.000m。

3.通过基础详图可知基础之上的每根柱，其垂直方向的配筋为12根直径为18mm 的二级热轧钢筋。

4.J-1底部受力钢筋为直径12的一级钢筋，间距为100mm双向布置。

5.J-2底部受力钢筋为直径14的二级钢筋，间距为150mm双向布置。

6.J-4底部纵向受力钢筋为直径14的二级钢筋，间距为150mm布置，底部横向受力钢筋为直径12的一级钢筋，间距100mm布置。

11-3标准层楼板配筋图1.该图为标准层结构平面图，比例为1:100。

2.标准层楼板可划分为13种板块类型板块类型①范围为：定位轴线○1○2○C○D；板块类型②范围为：定位轴线○2○4○C○D；板块类型③范围为：定位轴线○5○7○C○D；板块类型④范围为：定位轴线○8○9○C○D；板块类型⑤范围为：定位轴线○1○2○B ○C；板块类型⑥范围为：定位轴线○2○4○B○C；板块类型⑦范围为：定位轴线○4○5○B○C；板块类型⑧范围为：定位轴线○5○7○B○C；板块类型⑨范围为：定位轴线○9○11○B○C；板块类型⑩范围为：定位轴线○1○2○A○B；板块类型○11范围为：定位轴线○2○5○A○B；板块类型○12范围○13范围为：定位轴线○9○11○A○B。

如何看结构施工图,教你快速提高识图技能（干货）结构施工图和建筑施工图都是属于施工图的范畴,建筑施工图体现的是建筑物的外表,结构施工图是建筑物的骨架,它们之间是相辅相成的,缺少了哪一部分建筑物的使用功能都不能完整体现.结构施工图的内容比较抽象和复杂,识图难度也高一点,刚开始接触结构施工图的时候,都会有无从下手的感觉.今天就和大家聊聊如何“吃”透结构施工图：一、结构施工图包括了哪些内容？结构施工图一般会有以下内容：（1）结构设计说明•主要设计依据•自然条件及使用条件•施工要求•材料的质量要求（2）结构布置图•基础平面图,桩基础还包括桩位平面图,工业建筑还有设备基础布置图；•楼层结构平面图,工业建筑还包括柱网、吊车梁、柱间支撑布置图；•屋顶结构平面图,工业建筑还包括柱网、吊车梁、柱间支撑布置图；（3）结构详图•梁、板、柱及基础结构详图•楼梯结构详图•屋架结构详图•其他构件详图二、识图要点和步骤还不熟悉图纸的盆友们,在拿到一份结构施工图后,学会有目标、有顺序地进行识图,明确自己需要哪些信息,必要时可以一边看图一边做笔记,提高工作效率.（1）识图顺序看结构施工图前,看懂建筑施工图可以帮助大家认识结构施工图,所以第一步,建议大家先拿下建筑施工图.①看标准层梁配筋图时,在梁配筋图中可以看到梁的分布,梁一般都是依轴线来布置的.在每一根梁处都有标注梁的代号.按梁的不同代号从1找到最后的或者说最大的编号.每一个梁的代号都能找到相同的标注的一根梁其配有详细的配筋、梁断面尺寸标注,有的还有跨数和悬挑的标注.通过把所有的代号的梁找出来,基本上就能看明白梁配筋图了.同时也可以结合建筑平面图来看,“基本上是墙下就有梁,房间分隔处下就有梁”,便于理解.②看墙柱标准层位置图,注意有些连系梁的配筋是标注在墙柱布置图上的,并将柱布置图与梁图结合看.完成这几步后,基本上能清楚标准层的结构了.在看柱位置图时,可以同时看一看柱子配筋.③看标准层板配筋图,将梁、柱、板配筋图中的说明看一遍,包括图上的文字说明和施工图中的各种详图（大样图）代码,结合标识位置看；结合楼梯看标准层的楼梯配筋和与梁、墙、柱的结合.④看桩基施工图、承台、地梁图⑤看非标准层的结构施工图和地下室的结构施工图.⑥看屋面结构施工图.⑦看水池、坡道、屋顶楼梯间、电梯间等的结构施工图.⑧看结构施工图总说明,了解各种施工要点⑨如有审图意见和图纸会审、设计变更之类,将其对照施工图看,并注写在结构施工图上.⑩仔细查看各种大样图,注意钢筋走向,根据标注思考如何布置和支模.施工图看多了,很多人会养成特有的看图习惯,以上的识图顺序也不是固定不变的,刚开始看图的盆友们可以试试这个顺序,当然识图经验也需要大家慢慢积累,才能更快的提高识图的速度和效率.（2）识图要点①结构设计说明识图要点设计说明中有些内容有时候会通用的,所以大家在看图的时候只需记住比较特殊的内容.比如结构的特殊要求,结构所采用的材料,混凝土、钢筋（包括预应力钢筋）、砌体的块材和砌筑砂浆等结构材料,清楚其品种、规格、强度等级、特殊性能要求、自重及相应的产品标准等.还有,关于建筑物的基本信息、所在场地的岩土勘察报告、所用的技术标准和构造等,这些也是要掌握的基本内容.②结构布置图识读要点结构布置图,由结构平面图和剖面图或标准图组成.•了解结构的类型、主要构件的平面位置与标高,并与建筑施工图结合了解各构件的位置和标高的对应情况.•结合剖面图、标准图和详图对主要构件进行分类,了解它们的相同之处和不同点.•了解各构件节点构造与预埋件的相同之处和不同点•了解整个平面内,洞口、预埋件的做法与相关专业的连接要求.•重点掌握各主要构件的细部要求和做法,深入了解,对于不清楚的地方做标记,再去查找相关的图纸,并结合结构设计说明核实正确性.基础布置图的识读看图的时候注意基础的标高和定位轴线的数值、基础的形式、区别和做法,注意其它工种在基础上的预埋件和留洞.•查阅建筑图,核对所有的轴线是否和基础一一对应,了解是否有的墙下无基础而用基础梁替代,基础的形式有无变化,有无设备基础.•对照基础的平面和剖面,了解基底标高和基础顶面标高有无变化,有变化时是如何处理的.•基础中预留洞和预埋件的平面位置、标高、数量.•各个部位的尺寸和配筋.③结构详图识图要点•应将构件对号入座,即：核对结构平面上,构件的位置、标高、数量是否与详图相吻合,有无标高、位置和尺寸的矛盾.•了解构件与主要构件的连接方法,看能否保证其位置或标高,是否存在与其它构件相抵触的情况.•了解构件中配件或钢筋的细部情况,掌握其主要内容.•结合材料表核实以上内容.三、识图心得分享“很多时候看结构施工图知道要看什么,就是看不快,看了一遍要么没记住重点,要么容易出错,怎么破？”其实,想要掌握熟练的看图技能,除了学习很多结构知识,盆友们还需要细心和耐心,平时多看多做笔记,才能进步得更快啊.也整理了部分看图的心得和体会,和大家一起分享.•牢记图纸的尺寸.图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住.但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的,加深对设计图纸的理解,有利于施工操作,减少或避免施工错误.•捋清图纸的相互关系.现在我们只讲到结构施工图,但实际工作中,我们会接触到各种图纸,每张图纸从不同的方面表达某一个部位的做法和要求,这些不同部位的做法和要求,就是一个完整的建筑物的全貌.所以弄清各张图纸之间的关系,是看图的重要环节,是发现问题、减少或避免差错的基本措施.•开始看结构施工图的人可以买一本11G图集,熟悉图集中的各种标注方法说明,准备好施工手册看图不懂的时多去翻翻.•利用好图表对照.一份完整的施工图纸,除了包括各种图纸外,还包括各种表格,这些表格具体归纳了各分项工程的做法、尺寸、规格、型号,是施工图纸的组成部分.例如在结构施工图纸中,常见的构件表根据工程所需的梁、柱、板的编号、名称,列出各类构件的规格、尺寸、型号、需要数量；钢筋表在各种钢筋混凝土梁、柱、板、基础等结构中,所需钢筋的品种、直径、规格、尺寸、形状、根数和重量.在看图时,先将自己看图时理解到的各种数据,与有关表中的数据进行核对,如完全一致,证明图纸及理解均无错误,如发现型号不对、规格不符、数量不等时,应再次认真核对,进一步加深理解,提高对设计图纸的认识,同时也能及时发现图、表中的错误.•随看随记看图时,应随手记下主要部位的做法和尺寸,记下需要解决的问题,并逐张看,逐张记,逐个解决疑难问题,以加深印象.•先粗后细先将全部图纸粗看一遍,大体形成一个整体概念,然后再逐张细看2～3遍.细看时,主要是了解详细的做法,逐个解决粗看中提出的一些疑问,从而加深理解,加深记忆.•专心致志,看图纸必须认真、仔细.对施工图中的每个数据、尺寸,每个图例、符号,每条文字说明,都不能随意放过.对图纸中表述不清或尺寸短缺的部分,绝不能凭自己的想象、估计来施工,否则就会差之毫厘,失之千里.到这里,识图知识分享就结束啦,盆友们有新收获么？大家看完之后,记得还要去多翻翻图纸,将今天学到的识图技巧运用起来,这样才能更快提高自己的识图能力哟.。
