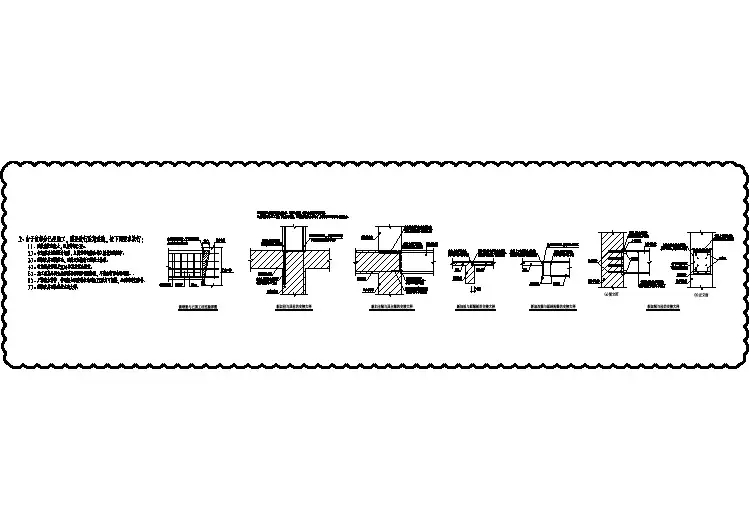

钢筋混凝⼟构件详图绘制说明钢筋混凝⼟构件详图绘制说明4.4.7钢筋混凝⼟构件详图1现浇构件（现浇梁、板、柱及墙等详图）应绘出：1）纵剖⾯、长度、标⾼及钢筋，梁和板的⽀座（可利⽤标准图中的纵剖⾯图）：现浇预应⼒混凝⼟构件尚应绘出预应⼒筋定位图，并提出锚固及张拉要求；2）横剖⾯、定位尺⼨、断⾯尺⼨、配筋（可利⽤标准图中的横剖⾯图）；3）必要时绘制墙体⽴⾯图；4）若钢筋较复杂不易表⽰清楚时，易将钢筋分离绘出；5）对构件受⼒有影响的预留洞、预埋件，应注明其位置、尺⼨、标⾼、洞边配筋及预埋件编号等；6）曲梁或平⾯折线梁易绘制放⼤平⾯图，必要时可绘展开详图；7）⼀般的现浇结构的梁、柱、墙可采⽤“平⾯整体表⽰法”绘制，标注⽂字较密时，纵、横向梁宜分两幅平⾯绘制；8）除总说明已叙述外需特别说明的附加内容，尤其是与所选⽤标准图不同的要求（如钢筋锚固要求、构造要求等）；9）对建筑⾮结构构件及建筑附属机电设备与结构主体的连接，应绘制连接或锚固详图；注：⾮结构构件⾃⾝的抗震设计，由相关专业⼈员分别负责进⾏。
【补充说明】⼀般现浇结构可采⽤国家标准图集03G101-1的⽅法绘制梁、柱、墙的配筋图，当采⽤平法不能清楚表达构件的配筋时应绘制详图。
复杂的构件宜将模板和配筋图分别绘制，简单的对称构架可⼀半绘制模板图，另⼀半绘制配筋图，并标准对称的符号。
特殊复杂的构件宜绘制纵横剖⾯详图。
1.纵剖⾯中标注⽀座与轴线定位尺⼨、⽀座宽度、构件长度、纵筋形状和尺⼨、箍筋加密范围、附加横向钢筋（附加箍筋和附加吊筋）、钢筋间距、钢筋编号、构件标⾼等。
预应⼒构件应绘制预应⼒钢筋的定位尺⼨、锚固端的做法及施⼯要求等，配筋复杂的构件可将⾮预应⼒钢筋单独绘制。
2.横剖⾯标注断⾯尺⼨、纵向钢筋的数量和规格、箍筋的形状和尺⼨、纵向构造钢筋和拉筋的数量和规格、钢筋的编号。
3.剪⼒墙连梁、错洞墙等绘制⽴⾯图，纵向钢筋锚固长度、箍筋布置，连梁斜向交叉暗撑、交叉钢筋，洞⼝位置、尺⼨、补强钢筋。
第十章结构施工图第四节钢筋混凝土构件结构详图教学目标：要求同学们掌握并理解钢筋混凝土构件结构详图的主要内容及用途。
教学重点：1.柱平法施工制图2.剪力墙平法施工图3.梁平法施工图教学难点：钢筋混凝土构件平法标注的识读教学方法：开放式教学教学工具：三角板等教学过程：【引入】结构平面图只是表明房屋各层的承重构件的布置，而各构件的真实形状、内部结构构件等并没有表示清楚。
因此还应该画出它们的结构详图。
钢筋混凝土构件结构详图也叫配筋图，是由立面图与截面图组成的。
【复习提问】楼层结构平面布置图是怎样形成的？各有何用途？【新授】建筑结构施工图平面表示法的表达形式是把结构构件的尺寸和配筋等，按照施工顺序和平面整体表示法制图规则，整体的直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。
该方法主要用于绘制现浇钢筋混凝土结构的梁、板、柱、剪力墙等构件的配筋图。
表示方法：平面注写方式、列表注写方式、截面注写方式三种。
一、柱平法施工图（一）柱平法施工图列表注写方式１、柱平法施工图列表注写方式的主要内容（1）平面图表明定位轴线、柱的代号、形状及与轴线的关系。
（2）柱的断面形状矩形，偏轴线和柱的中心线（3）柱的断面类型重点表示箍筋的形状特征（4）柱表a.柱号柱的编号，包括柱的名称和编号b.标高注出不同的标高段c.断面尺寸用b*h表示，b—建筑物的纵向尺寸 h—建筑物的横向尺寸d.全部纵筋e.角筋指柱的四个大角的钢筋配置情况f.中部筋g.箍筋类型号h.箍筋需表明钢筋饿级别、直径、加密区的间距和非加密区的间距。
(5)结构层楼面标高及层高2、平法施工图列表注写方式的阅读（二）柱平法施工图截面注写方式1、柱平法施工图截面注写方式的主要内容2、柱平法施工图截面注写方式的主要阅读三、剪力墙平法施工图1、剪力墙平法施工图列表注写方式（1）剪力墙平法施工图列表注写方式的表示方法（2）剪力墙平法施工图列表注写方式的阅读2、剪力墙平法施工图截面注写方式四、梁平法施工图（一）梁平法施工图平面注写方式平面注写包括集中注写和原位注写，集中注写表达梁的通用数值，原位注写表达梁的特殊数值。
前言本书…………目录第十章结构施工图 (3)第10-1节概述 (3)一、结构施工图的用途和内涵 (3)二、钢筋混凝土结构的基本知识 (3)第10-2节基础施工图 (5)一、地基与基础 (5)二、基础平面图 (6)三、基础详图 (7)第10-3节楼层结构平面图 (9)第10-4节钢筋混凝土构件结构详图 (14)第10-5节楼梯结构图 (14)一、楼梯结构平面图 (15)二、楼梯结构剖面图 (16)三、楼梯楼梯构件详图 (17)第10-5节混凝土结构施工图平面整体表示方法 (18)一、柱平法施工图 (18)二、梁平法施工图 (18)第十章结构施工图第10-1节概述一、结构施工图的用途和内涵结构施工图：根据建筑、防震、排水等各方面的要求，进行结构选型和构件布置，再通过力学计算，确定建筑物各承重构件的形状、大小、材料及其相互关系，并将这些结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
用途：主要用来做施工放线、挖基坑、做基础、支模板、绑扎钢筋、设置预埋件、预留孔洞、浇筑混凝土等构件，已经编制预算和进行施工组织设计。
结构施工图一般包括以下几部分内容：（1）结构设计说明。
（2）基础施工图。
（3）各层结构布置平面图。
（4）构件详图。
（5）楼梯结构详图。
（6）其他构造详图。
二、钢筋混凝土结构的基本知识1、混凝土、钢筋混凝土混凝土是由水泥、砂、石子和水按一定比例混合搅拌成胶状，再把它浇入定形模板或铺筑在固定的基面上，经过振捣密实和凝固养护后而形成坚硬如石的建筑材料。
其抗压强度较高，抗拉强度较低，易受拉、受弯而断裂。
钢筋混凝土是为了提高混凝土的抗拉、抗弯性能，在混凝土的受拉、受弯区域或有关部位内配置一定数量的钢筋，使两种材料粘接成一个整体，共同承受外力。
2、钢筋混凝土构件及预应力钢筋混凝土构件3、混凝土强度等级4、混凝土保护层为了保护钢筋（防锈、防火、防腐蚀）和确保钢筋和混凝土之间的粘结力，钢筋的外边缘至构件表面留有一定厚度的混凝土，叫做保护层。
